HINT:

Perform the simulation method by selecting "check mode" (signal check) with the Techstream



.

After selecting "check mode" (signal check), perform the simulation method by wiggling each connector of

.

PROCEDURE

1.

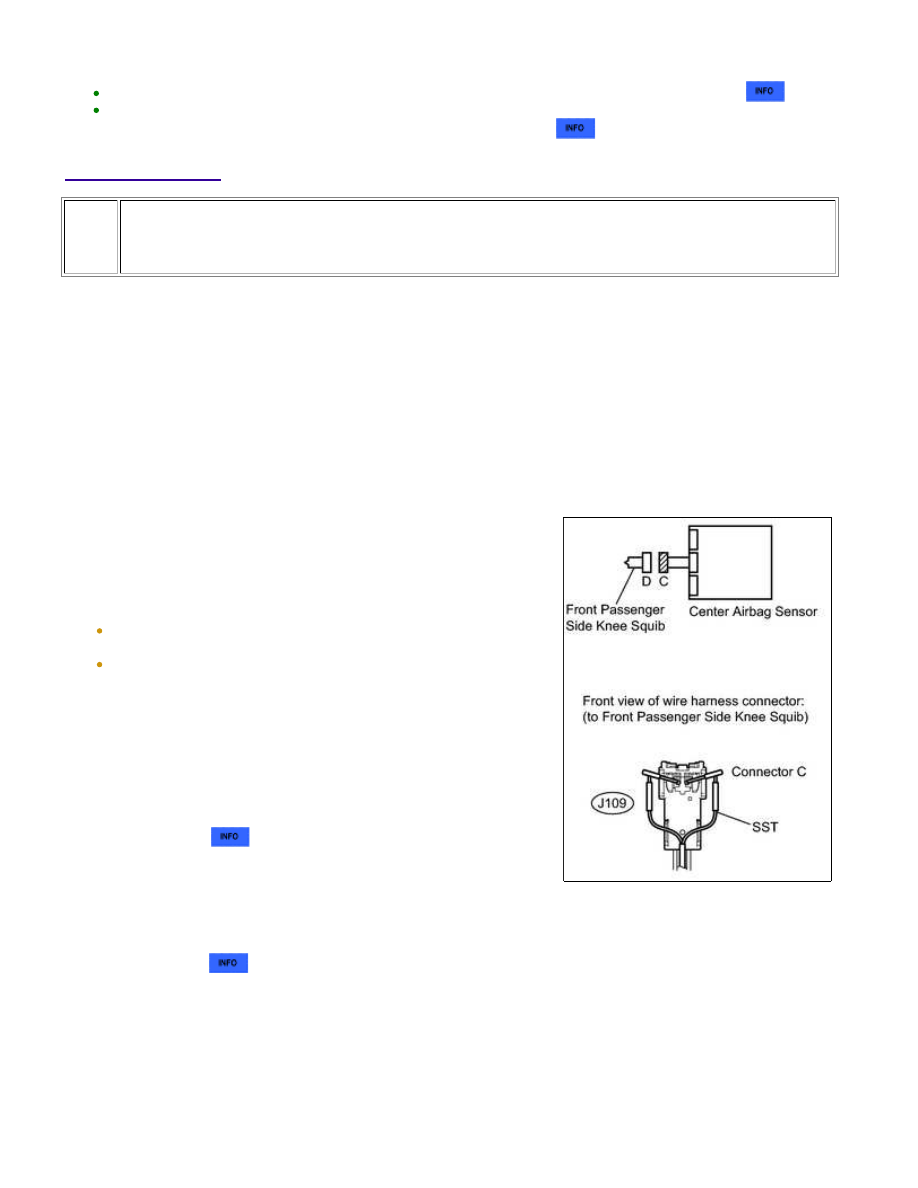

CHECK FRONT PASSENGER SIDE KNEE AIRBAG (FRONT PASSENGER SIDE KNEE
SQUIB)

(a) Turn the ignition switch off.

(b) Disconnect the cable from the negative (-) battery terminal,

and wait for at least 90 seconds.

(c) Disconnect the connector from the front passenger side knee

airbag.

CAUTION:

Never connect the tester to the front passenger side knee airbag

(front passenger side knee squib) for measurement, as this may
lead to a serious injury due to airbag deployment.

NOTICE:

(e) Connect the cable to the negative (-) battery terminal, and

wait for at least 2 seconds.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Clear the DTCs



.

(h) Turn the ignition switch off.

(i) Turn the ignition switch to ON, and wait for at least 60

seconds.

(j) Check for DTCs



.

OK:

DTC B1865, B1866, B1867 or B1868 is not output.

HINT:

Codes other than DTC B1865, B1866, B1867 and B1868 may be

output at this time, but they are not related to this check.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1865/...

OK

NG

GO TO STEP 2

OK

REPLACE FRONT PASSENGER SIDE KNEE AIRBAG

ASSEMBLY

2.

CHECK CONNECTOR

(a) Turn the ignition switch off.

(b) Disconnect the cable from the negative (-) battery terminal, and wait for at least 90 seconds.

(c) Disconnect SST from connector C.

(d) Check that the instrument panel wire connector (on the front passenger side knee airbag side) is

not damaged.

OK:

REPLACE INSTRUMENT PANEL WIRE

3.

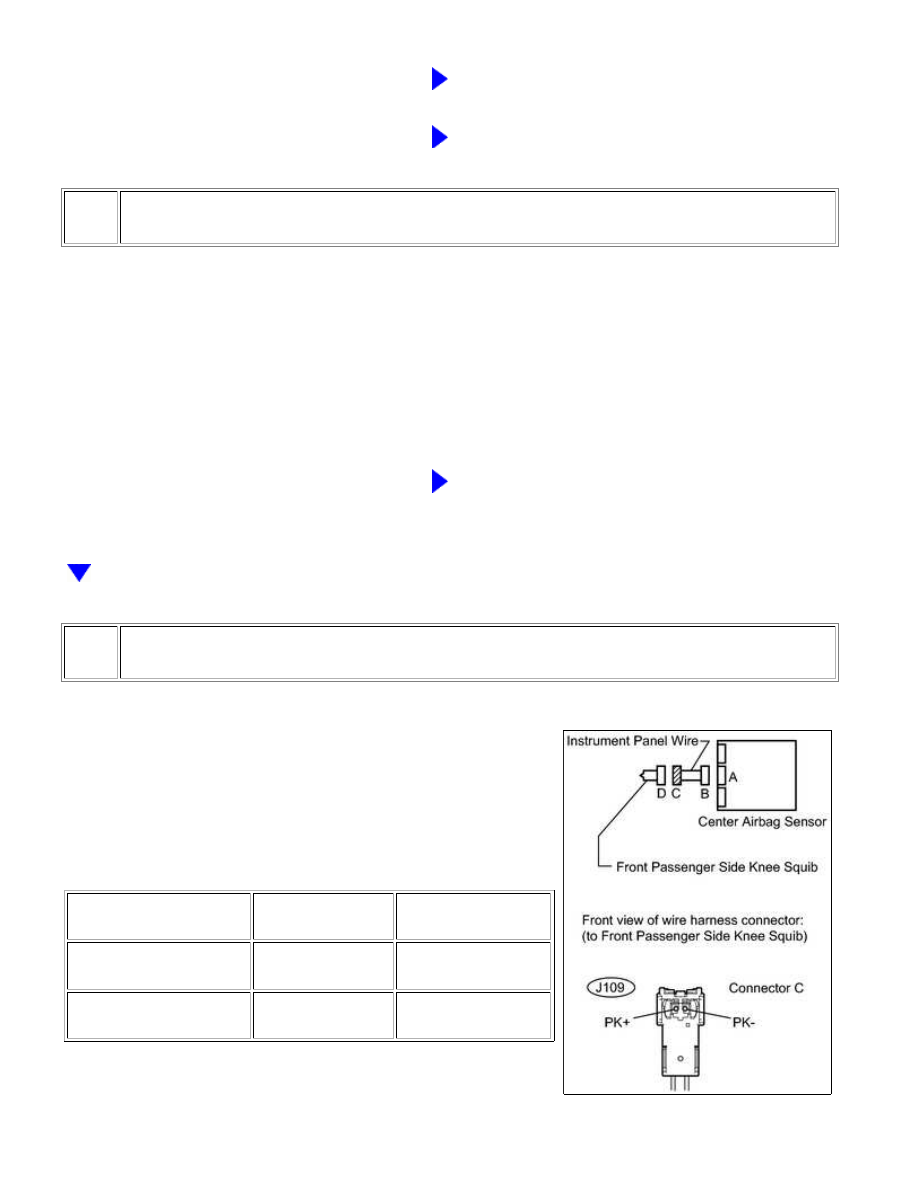

CHECK INSTRUMENT PANEL WIRE (FRONT PASSENGER SIDE KNEE SQUIB CIRCUIT)

(a) Disconnect the connectors from the center airbag sensor.

(b) Connect the cable to the negative (-) battery terminal, and

wait for at least 2 seconds.

(c) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J109-1 (PK+) - Body

ground

Ignition switch ON

Below 1 V

J109-2 (PK-) - Body

ground

Ignition switch ON

Below 1 V

(d) Turn the ignition switch off.

(e) Disconnect the cable from the negative (-) battery terminal,

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1865/...

OK

and wait for at least 90 seconds.

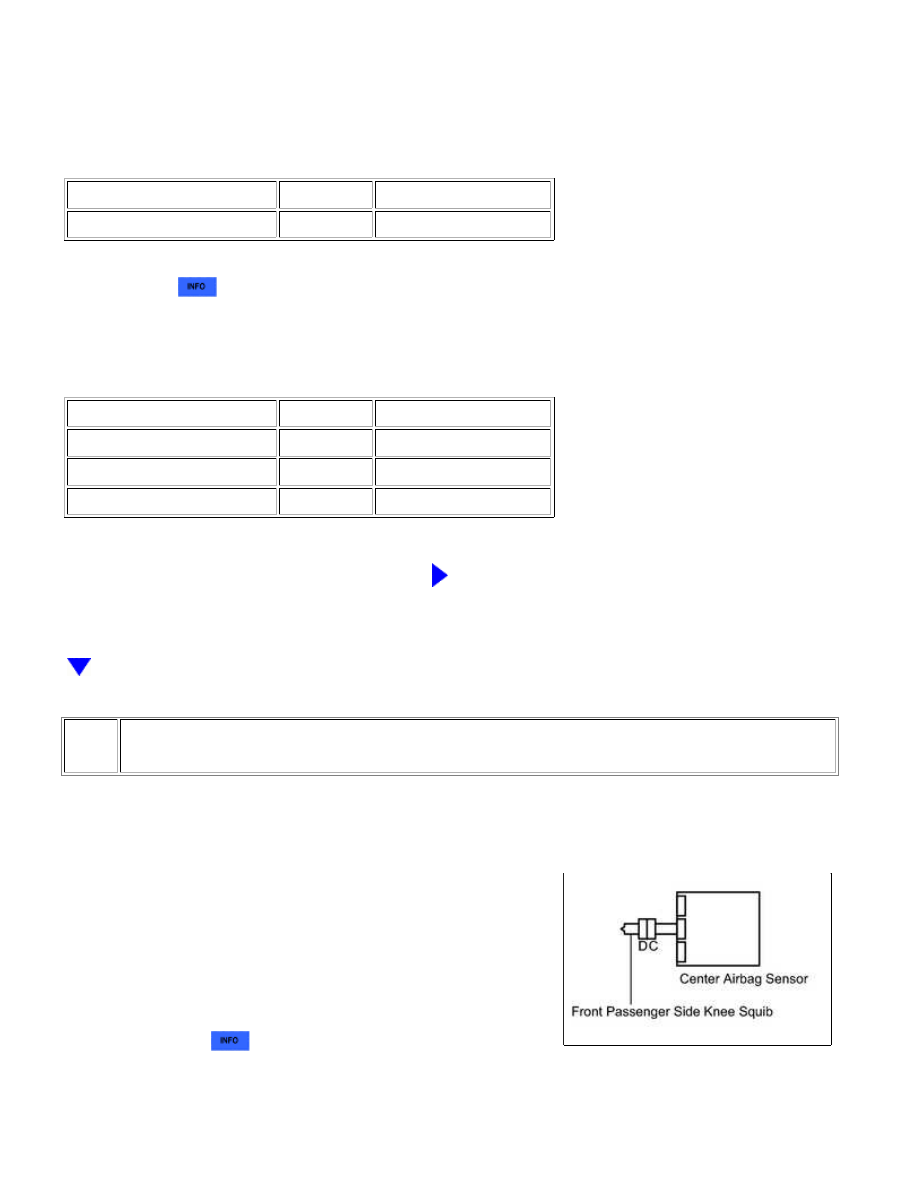

(f) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J109-1 (PK+) - J109-2 (PK-)

Always

Below 1 Ω

(g) Release the activation prevention mechanism built into

connector B



.

(h) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J109-1 (PK+) - J109-2 (PK-)

Always

1 MΩ or higher

J109-1 (PK+) - Body ground

Always

1 MΩ or higher

J109-2 (PK-) - Body ground

Always

1 MΩ or higher

NG

REPLACE INSTRUMENT PANEL WIRE

4.

CHECK CENTER AIRBAG SENSOR

(a) Restore the released activation prevention mechanism of

connector B to the original condition.

(b) Connect the connectors to the front passenger side knee

airbag and center airbag sensor.

(c) Connect the cable to the negative (-) battery terminal, and

wait for at least 2 seconds.

(d) Turn the ignition switch to ON, and wait for at least 60

seconds.

(e) Clear the DTCs



.

(f) Turn the ignition switch off.

(g) Turn the ignition switch to ON, and wait for at least 60

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1865/...

seconds.

(h) Check for DTCs



.

OK:

DTC B1865, B1866, B1867 or B1868 is not output.

HINT:

Codes other than DTC B1865, B1866, B1867 and B1868 may be

output at this time, but they are not related to this check.

Result

RESULT

PROCEED TO

NG (for Column Shift Type)

A

NG (for Floor Shift Type)

B

OK

C

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

USE SIMULATION METHOD TO CHECK
