Toyota Tundra (2015 year). Manual - part 3032

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002O2U065X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1900/73-B1903/73; Short in Front Driver Side

Pretensioner Squib Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1900/73 Short in Front Driver Side Pretensioner Squib Circuit

DTC

B1901/73 Open in Front Driver Side Pretensioner Squib Circuit

DTC

B1902/73 Short to GND in Front Driver Side Pretensioner Squib Circuit

DTC

B1903/73 Short to B+ in Front Driver Side Pretensioner Squib Circuit

DESCRIPTION

These DTCs are recorded when a malfunction is detected in the front pretensioner squib LH circuit.

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1900/73

circuit signal 5 times in the front pretensioner

squib LH circuit during primary check.

Front pretensioner squib LH malfunction

Center airbag sensor malfunction

Floor wire

Front seat outer belt

assembly LH (Front

pretensioner squib LH)

Center airbag sensor

assembly

B1901/73

signal in the front pretensioner squib LH circuit for

2 seconds.

Front pretensioner squib LH malfunction

Center airbag sensor malfunction

Floor wire

Front seat outer belt

assembly LH (Front

pretensioner squib LH)

Center airbag sensor

assembly

B1902/73

to ground signal in the front pretensioner squib

LH circuit for 0.5 seconds.

Front pretensioner squib LH malfunction

Center airbag sensor malfunction

Floor wire

Front seat outer belt

assembly LH (Front

pretensioner squib LH)

Center airbag sensor

assembly

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1900/...

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1903/73

to B+ signal in the front pretensioner squib LH

circuit for 0.5 seconds.

Front pretensioner squib LH malfunction

Center airbag sensor malfunction

Floor wire

Front seat outer belt

assembly LH (Front

pretensioner squib LH)

Center airbag sensor

assembly

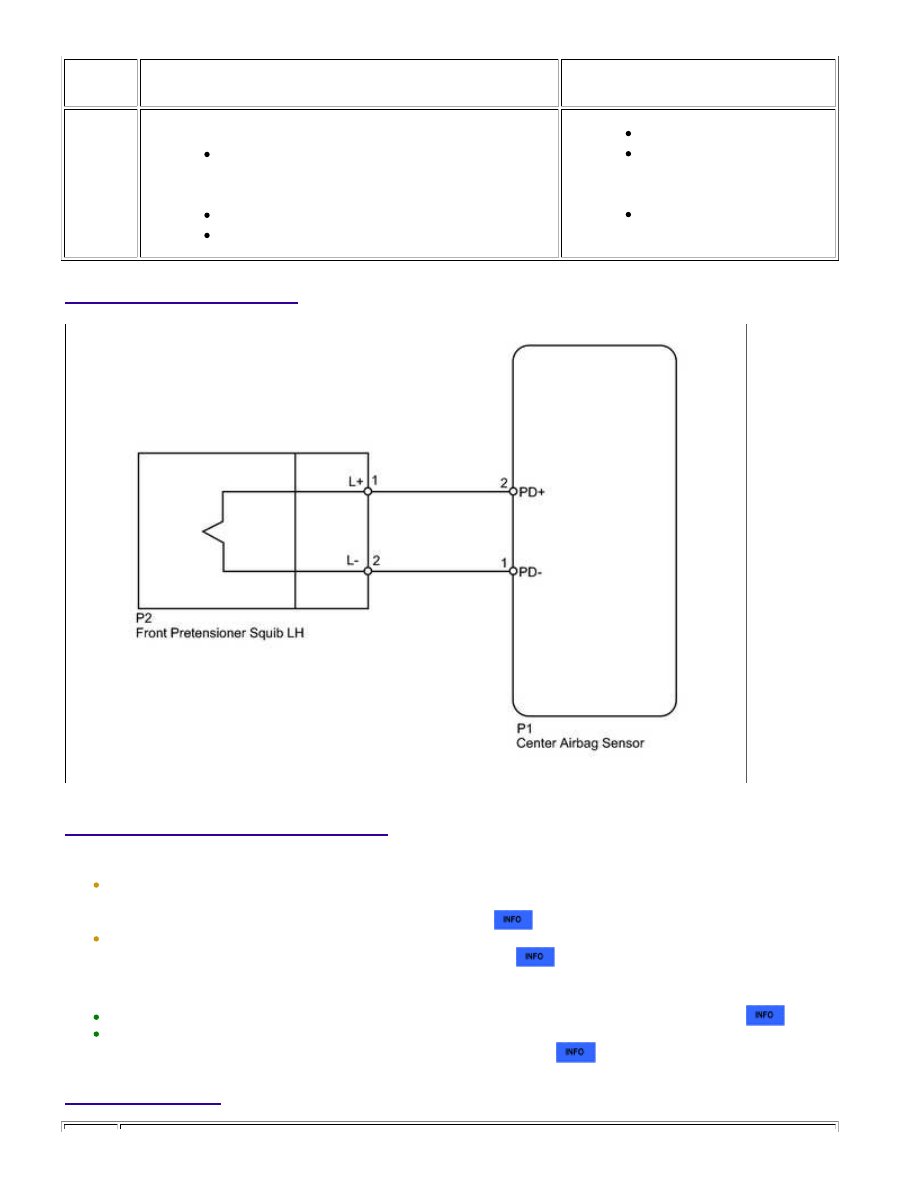

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

HINT:

Perform the simulation method by selecting "check mode" (signal check) with the Techstream



.

After selecting "check mode" (signal check), perform the simulation method by wiggling each connector of

.

PROCEDURE

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1900/...

1.

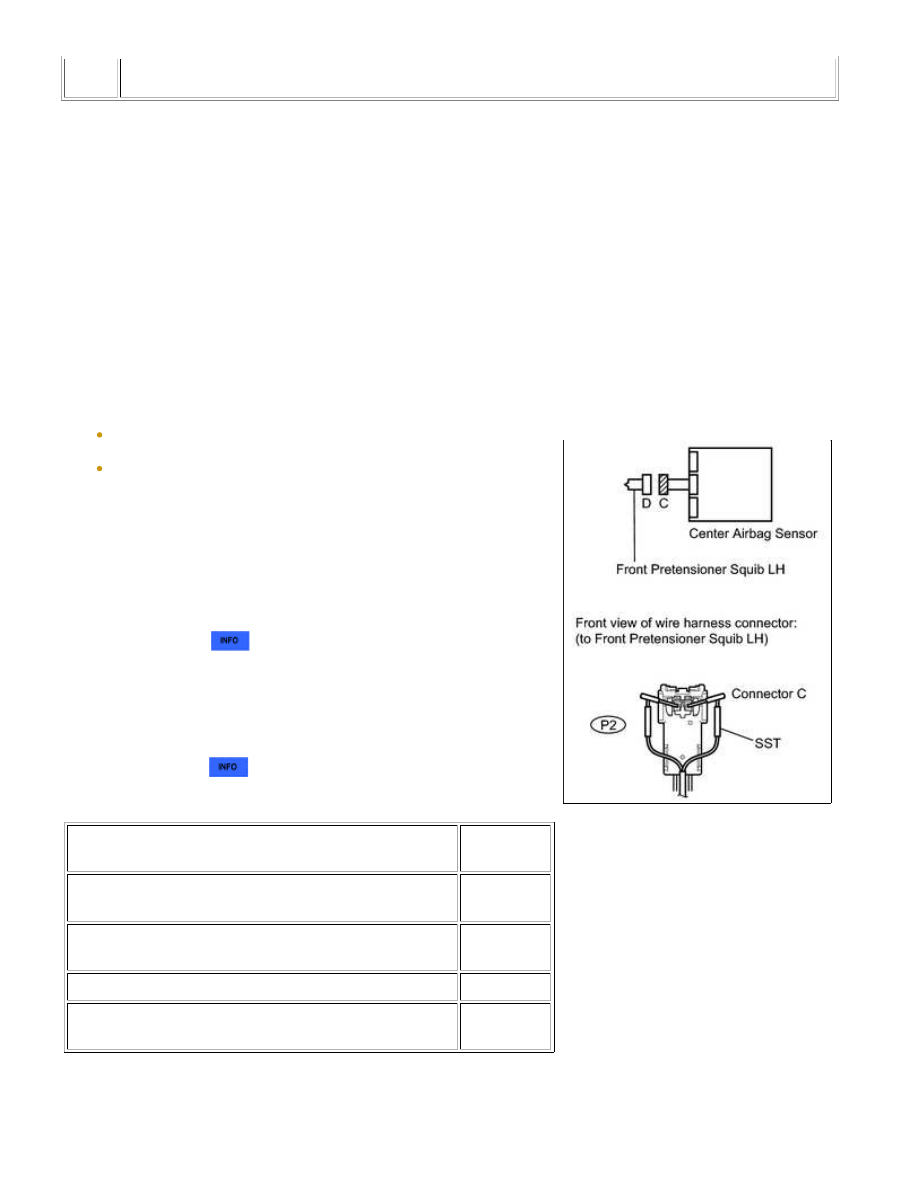

CHECK FRONT SEAT OUTER BELT LH (FRONT PRETENSIONER SQUIB LH)

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(c) Disconnect the connectors from the front seat outer belt LH.

CAUTION:

Never connect the tester to the front seat outer belt LH (front

pretensioner squib LH) for measurement, as this may lead to a
serious injury due to airbag deployment.

NOTICE:

(e) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Clear the DTCs



.

(h) Turn the ignition switch off.

(i) Turn the ignition switch to ON, and wait for at least 60

seconds.

(j) Check for DTCs



.

Result

RESULT

PROCEED

TO

DTC B1900, B1901, B1902 or B1903 is not output (for

Double Cab)

A

DTC B1900, B1901, B1902 or B1903 is not output (for

CrewMax)

B

DTC B1900, B1901, B1902 or B1903 is output

C

DTC B1900, B1901, B1902 or B1903 is not output (for

Regular Cab)

D

HINT:

Codes other than DTC B1900, B1901, B1902 and B1903 may be

output at this time, but they are not related to this check.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1900/...

D

OK

A

REPLACE FRONT SEAT OUTER BELT ASSEMBLY LH

B

REPLACE FRONT SEAT OUTER BELT ASSEMBLY LH

C

REPLACE FRONT SEAT OUTER BELT ASSEMBLY LH

2.

CHECK CONNECTOR

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Disconnect SST from connector C.

(d) Check that the floor wire connector (on the front seat outer belt LH side) is not damaged.

OK:

REPLACE FLOOR WIRE

3.

CHECK FLOOR WIRE (FRONT PRETENSIONER SQUIB LH CIRCUIT)

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1900/...
