OK

connector B



.

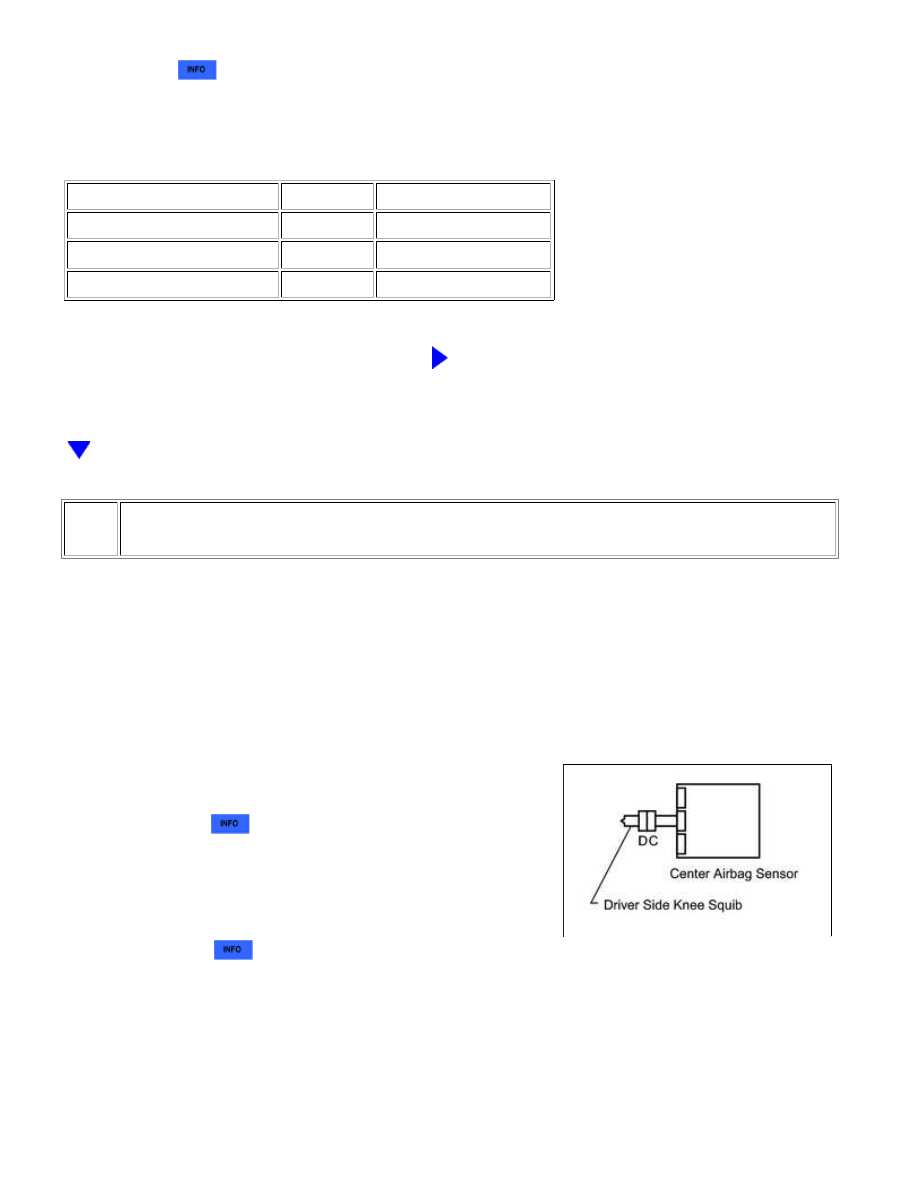

(h) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J110-1 (DK+) - J110-2 (DK-)

Always

1 MΩ or higher

J110-1 (DK+) - Body ground

Always

1 MΩ or higher

J110-2 (DK-) - Body ground

Always

1 MΩ or higher

NG

REPLACE INSTRUMENT PANEL WIRE

4.

CHECK CENTER AIRBAG SENSOR

(a) Restore the released activation prevention mechanism of

connector B to the original condition.

(b) Connect the connectors to the driver side knee airbag and

center airbag sensor.

(c) Connect the cable to the negative (-) battery terminal, and

wait for at least 2 seconds.

(d) Turn the ignition switch to ON, and wait for at least 60

seconds.

(e) Clear the DTCs



.

(f) Turn the ignition switch off.

(g) Turn the ignition switch to ON, and wait for at least 60

seconds.

(h) Check for DTCs



.

OK:

DTC B1860, B1861, B1862 or B1863 is not output.

HINT:

Codes other than DTC B1860, B1861, B1862 and B1863 may be

output at this time, but they are not related to this check.

Result

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1860/...

RESULT

PROCEED TO

NG (for Column Shift Type)

A

NG (for Floor Shift Type)

B

OK

C

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

USE SIMULATION METHOD TO CHECK

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1860/...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000ZRT057X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1865/65-B1868/65; Short in Front Passenger Side

Knee Airbag Squib Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1865/65 Short in Front Passenger Side Knee Airbag Squib Circuit

DTC

B1866/65 Open in Front Passenger Side Knee Airbag Squib Circuit

DTC

B1867/65 Short to GND in Front Passenger Side Knee Airbag Squib Circuit

DTC

B1868/65 Short to B+ in Front Passenger Side Knee Airbag Squib Circuit

DESCRIPTION

The circuit instructs the SRS to deploy when deployment conditions are met.

These DTCs are stored when a malfunction is detected in the front passenger side knee airbag squib circuit.

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1865/65

circuit signal 5 times in the front passenger side

knee airbag squib circuit during the primary

check.

A front passenger side knee airbag squib

malfunction.

A center airbag sensor malfunction.

Instrument panel wire

Front passenger side knee

airbag assembly (Front

passenger side knee squib)

Center airbag sensor

assembly

B1866/65

signal in the front passenger side knee airbag

squib circuit for 2 seconds.

A front passenger side knee airbag squib

malfunction.

A center airbag sensor malfunction.

Instrument panel wire

Front passenger side knee

airbag assembly (Front

passenger side knee squib)

Center airbag sensor

assembly

B1867/65

Instrument panel wire

Front passenger side knee

airbag assembly (Front

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1865/...

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

to ground signal in the front passenger side knee

airbag squib circuit for 0.5 seconds.

A front passenger side knee airbag squib

malfunction.

A center airbag sensor malfunction.

passenger side knee squib)

Center airbag sensor

assembly

B1868/65

to B+ signal in the front passenger side knee

airbag squib circuit for 0.5 seconds.

A front passenger side knee airbag squib

malfunction.

A center airbag sensor malfunction.

Instrument panel wire

Front passenger side knee

airbag assembly (Front

passenger side knee squib)

Center airbag sensor

assembly

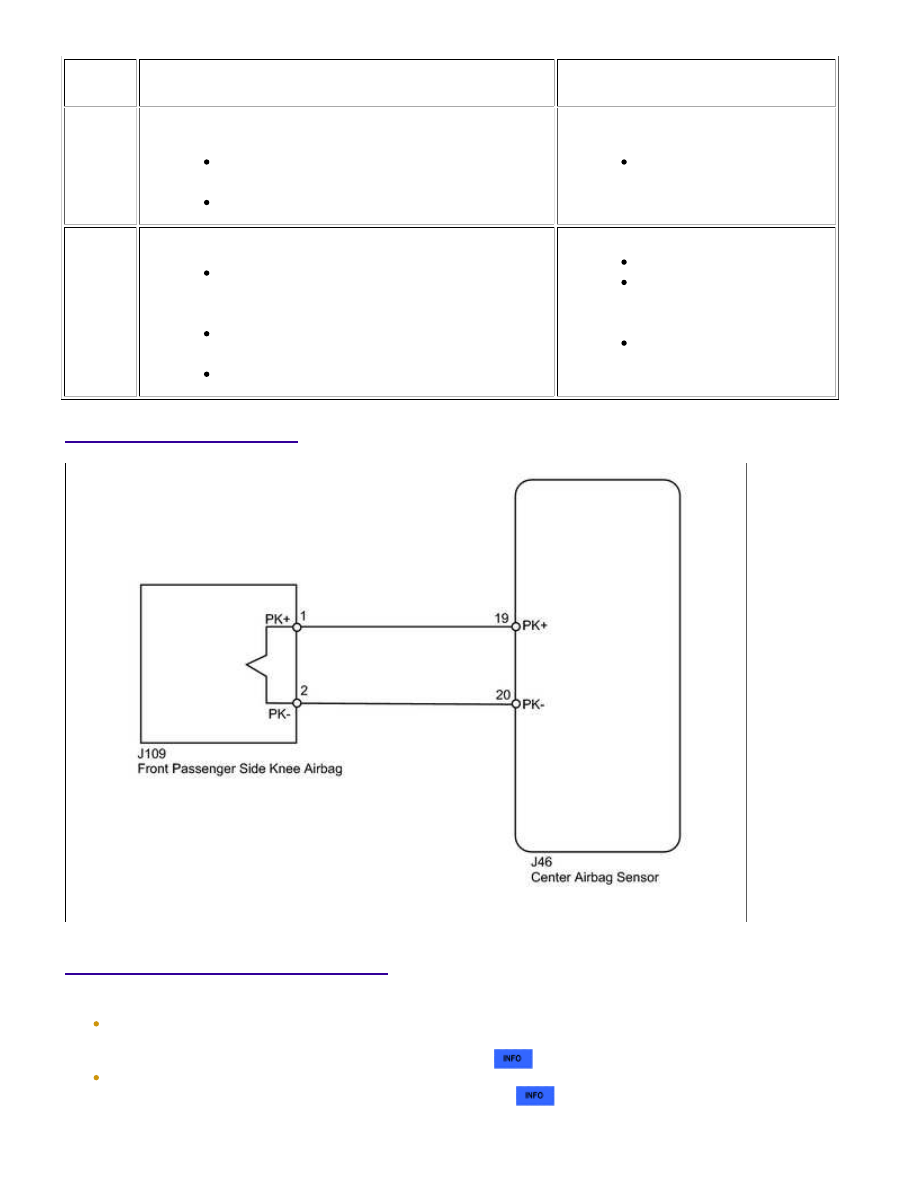

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.
