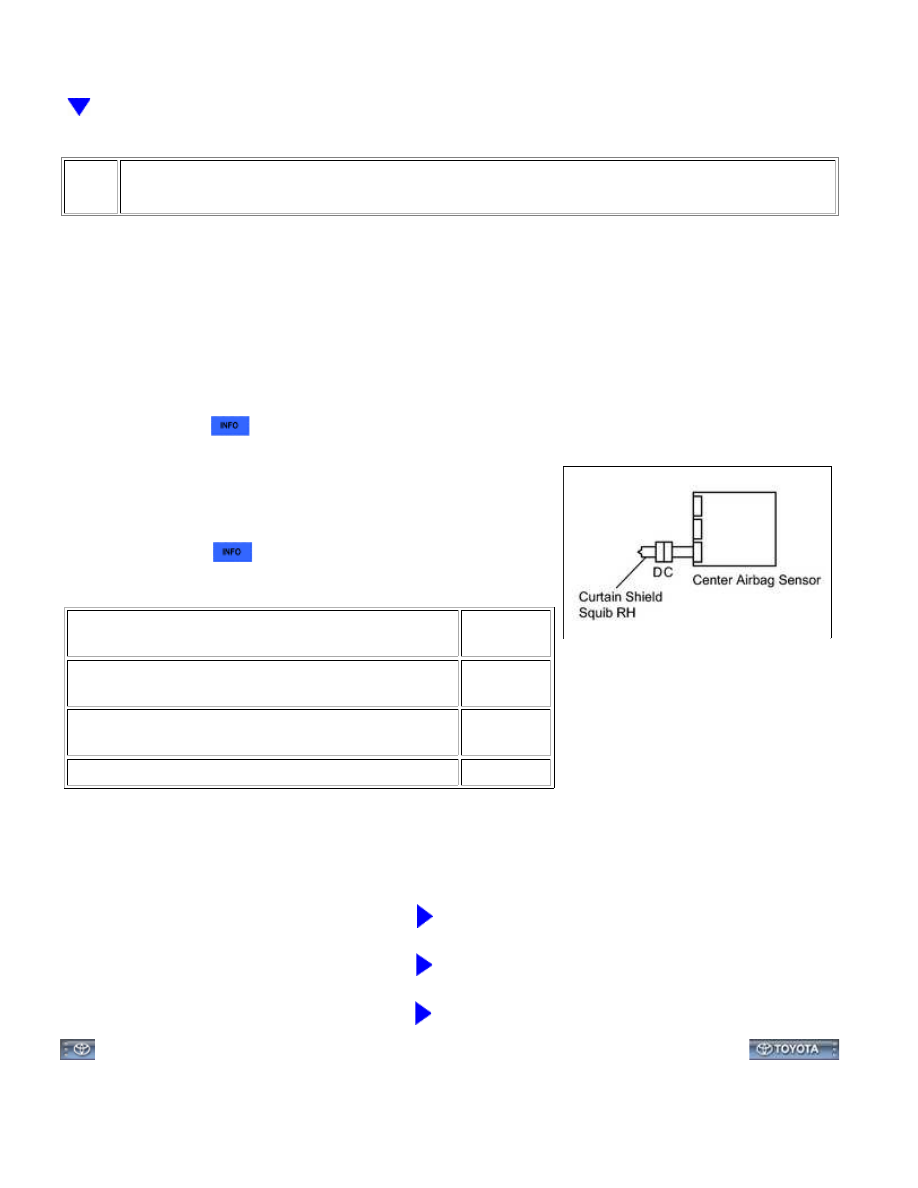

CHECK CURTAIN SHIELD AIRBAG RH (CURTAIN SHIELD SQUIB RH)

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(c) Disconnect the connector from the curtain shield airbag RH.

CAUTION:

Never connect the tester to the curtain shield airbag RH (curtain

shield squib RH) for measurement, as this may lead to a serious
injury due to airbag deployment.

NOTICE:

(e) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Clear the DTCs



.

(h) Turn the ignition switch off.

(i) Turn the ignition switch to ON, and wait for at least 60

seconds.

(j) Check for DTCs



.

OK:

DTC B1835, B1836, B1837 or B1838 is not output.

HINT:

Codes other than DTC B1835, B1836, B1837 and B1838 may be

output at this time, but they are not related to this check.

Result

RESULT

PROCEED TO

OK (for Regular Cab and Double Cab)

A

OK (for CrewMax)

B

NG

C

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1835/...

A

OK

B

REPLACE CURTAIN SHIELD AIRBAG ASSEMBLY RH

C

REPLACE CURTAIN SHIELD AIRBAG ASSEMBLY RH

2.

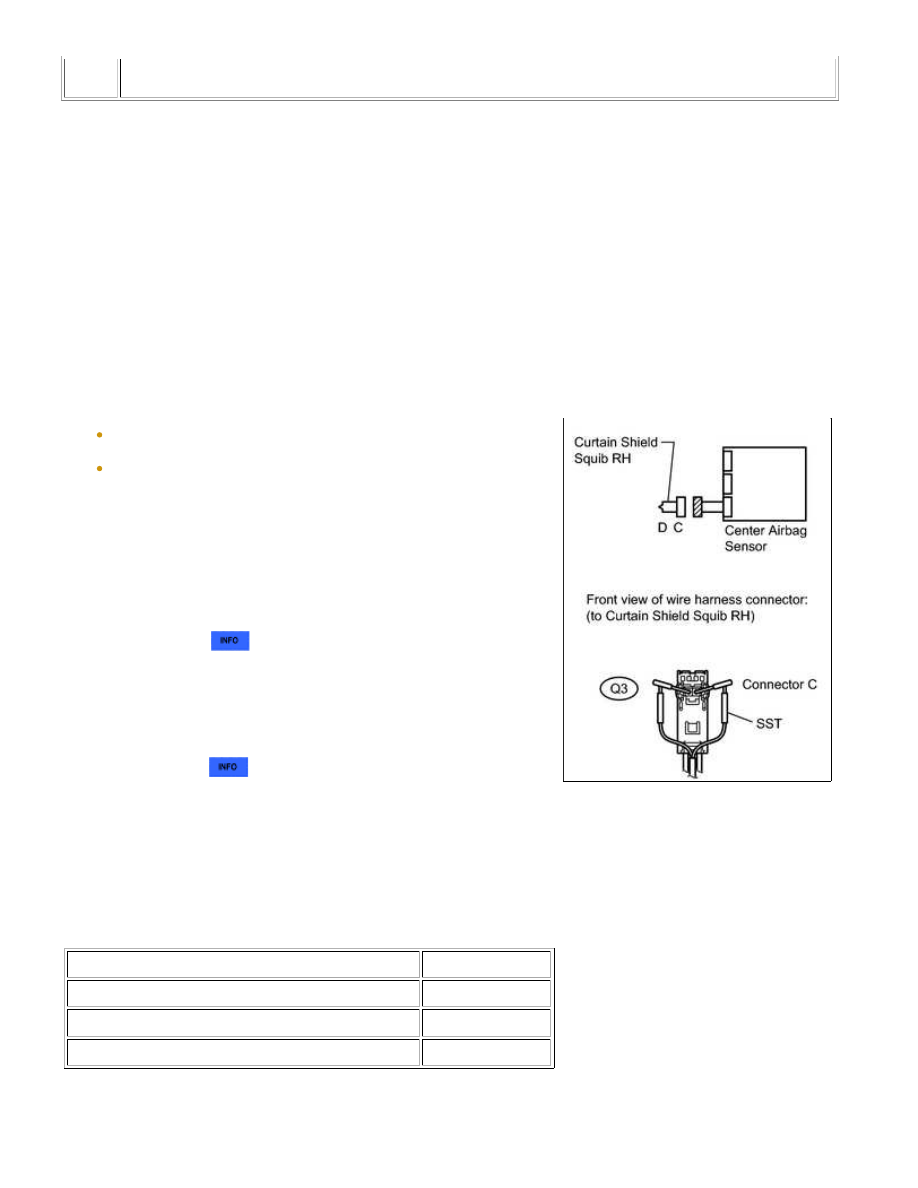

CHECK CONNECTOR

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Disconnect SST from connector C.

(d) Check that the No. 2 floor wire connector (on the curtain shield airbag RH side) is not damaged.

OK:

REPLACE NO. 2 FLOOR WIRE

3.

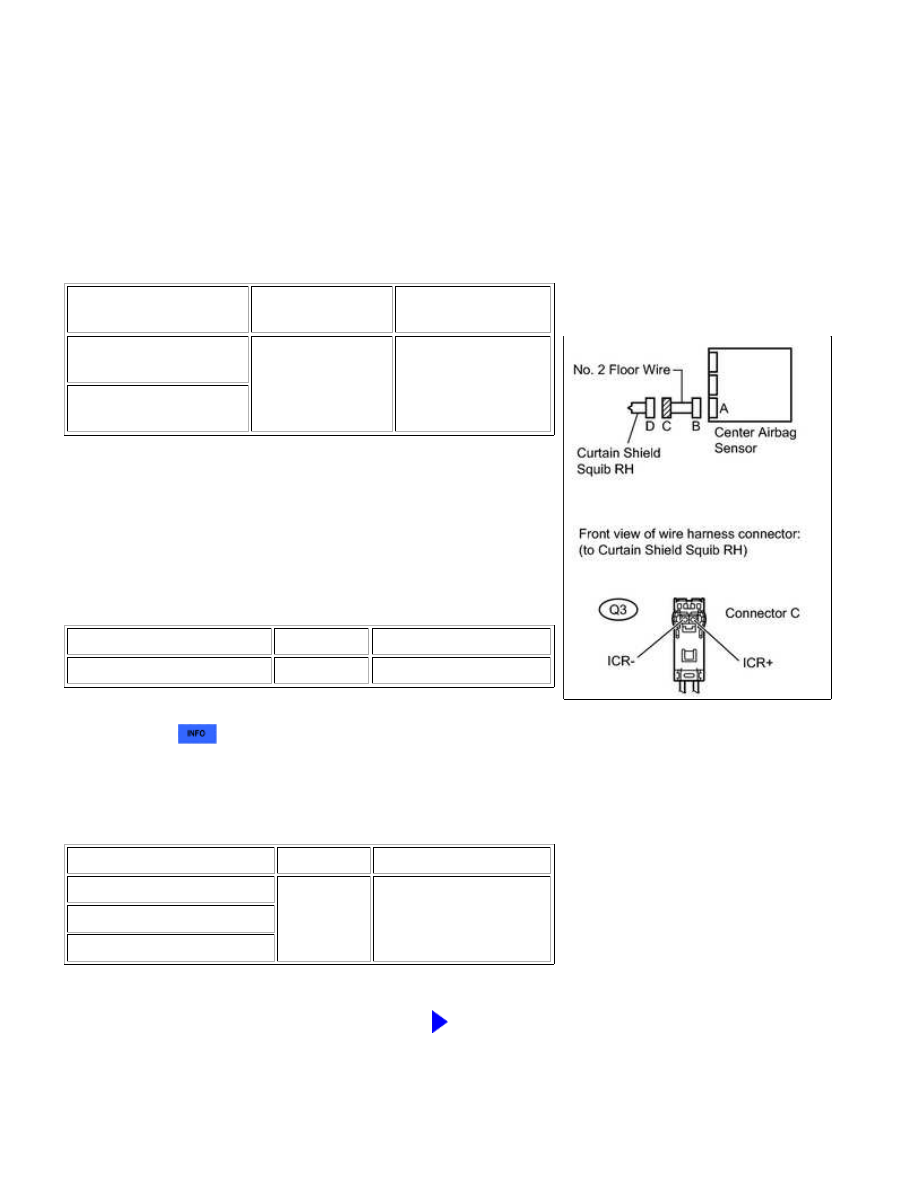

CHECK NO. 2 FLOOR WIRE (CURTAIN SHIELD SQUIB RH CIRCUIT)

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1835/...

(a) Disconnect the connectors from the center airbag sensor.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

Q3-1 (ICR-) - Body

ground

Ignition switch ON

Below 1 V

Q3-2 (ICR+) - Body

ground

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(g) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q3-1 (ICR-) - Q3-2 (ICR+)

Always

Below 1 Ω

(h) Release the activation prevention mechanism built into

connector B



.

(i) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q3-1 (ICR-) - Q3-2 (ICR+)

Always

1 MΩ or higher

Q3-1 (ICR-) - Body ground

Q3-2 (ICR+) - Body ground

NG

REPLACE NO. 2 FLOOR WIRE

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1835/...

OK

4.

CHECK CENTER AIRBAG SENSOR

(a) Connect the connectors to the curtain shield airbag RH and

the center airbag sensor.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED

TO

DTC B1835, B1836, B1837 or B1838 is output (for

Column Shift Type)

A

DTC B1835, B1836, B1837 or B1838 is output (for Floor

Shift Type)

B

DTC B1835, B1836, B1837 or B1838 is not output

C

HINT:

Codes other than DTC B1835, B1836, B1837 and B1838 may be

output at this time, but they are not related to this check.

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

USE SIMULATION METHOD TO CHECK
