Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002O2W05YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1830/57-B1833/57; Short in Driver Side Curtain

Shield Squib Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1830/57 Short in Driver Side Curtain Shield Squib Circuit

DTC

B1831/57 Open in Driver Side Curtain Shield Squib Circuit

DTC

B1832/57 Short to GND in Driver Side Curtain Shield Squib Circuit

DTC

B1833/57 Short to B+ in Driver Side Curtain Shield Squib Circuit

DESCRIPTION

These DTCs are recorded when a malfunction is detected in the curtain shield squib LH circuit.

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1830/57

signal 5 times in the curtain shield squib LH circuit

during primary check.

Curtain shield squib LH malfunction

Center airbag sensor malfunction

Floor wire

Curtain shield airbag

assembly LH (Curtain

shield squib LH)

Center airbag sensor

assembly

B1831/57

signal in the curtain shield squib LH circuit for 2

seconds.

Curtain shield squib LH malfunction

Center airbag sensor malfunction

Floor wire

Curtain shield airbag

assembly LH (Curtain

shield squib LH)

Center airbag sensor

assembly

B1832/57

ground signal in the curtain shield squib LH circuit

for 0.5 seconds.

Curtain shield squib LH malfunction

Center airbag sensor malfunction

Floor wire

Curtain shield airbag

assembly LH (Curtain

shield squib LH)

Center airbag sensor

assembly

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1830/...

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1833/57

B+ signal in the curtain shield squib LH circuit for

0.5 seconds.

Curtain shield squib LH malfunction

Center airbag sensor malfunction

Floor wire

Curtain shield airbag

assembly LH (Curtain

shield squib LH)

Center airbag sensor

assembly

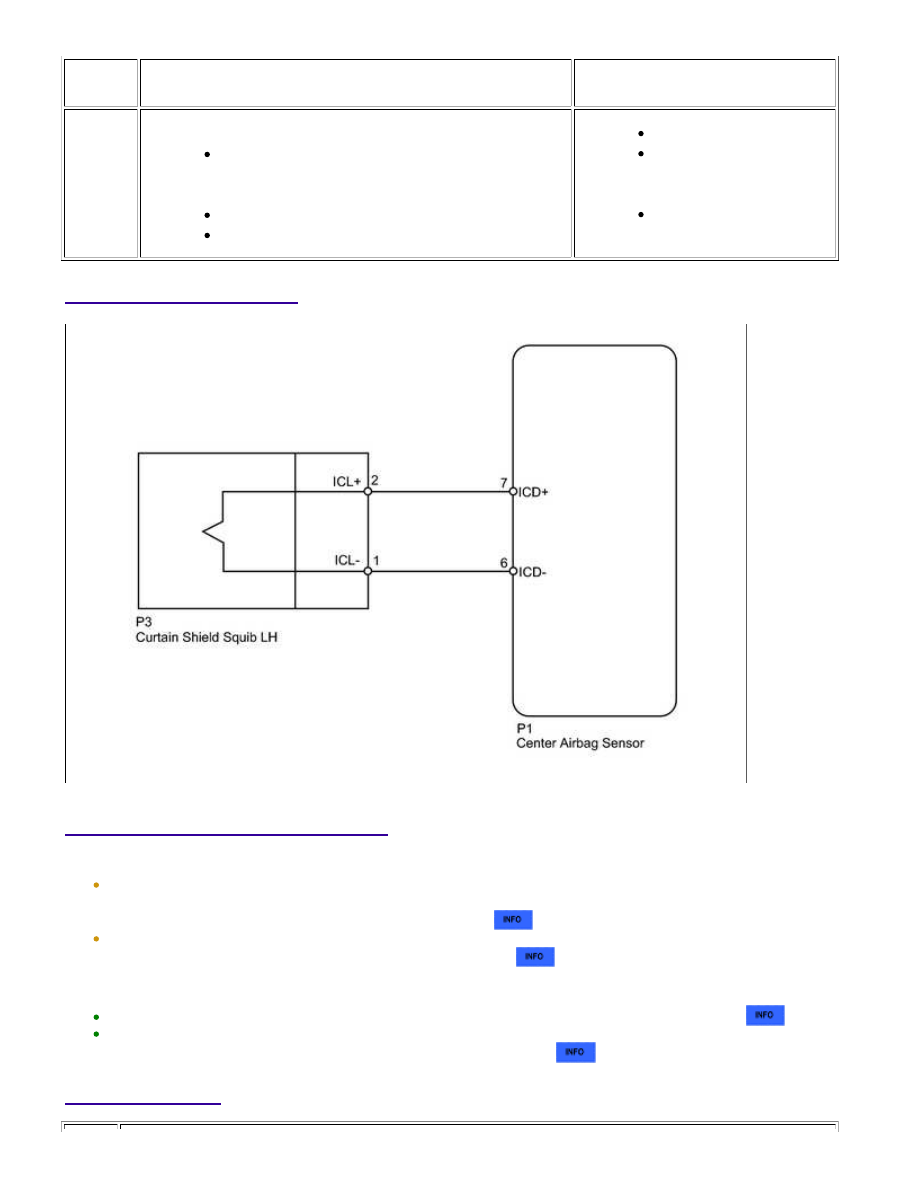

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

HINT:

Perform the simulation method by selecting "check mode" (signal check) with the Techstream



.

After selecting "check mode" (signal check), perform the simulation method by wiggling each connector of

.

PROCEDURE

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1830/...

1.

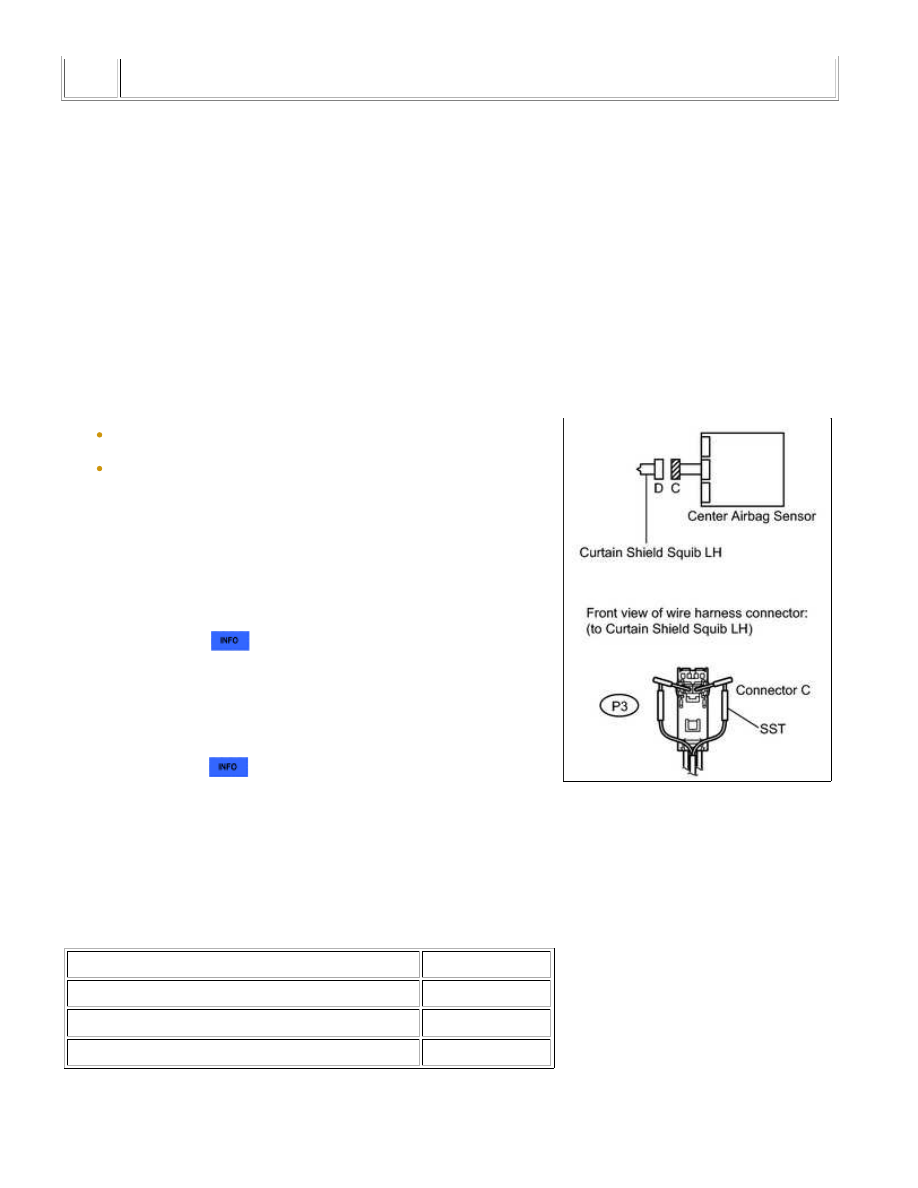

CHECK CURTAIN SHIELD AIRBAG LH (CURTAIN SHIELD SQUIB)

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(c) Disconnect the connectors from the curtain shield airbag LH.

CAUTION:

Never connect the tester to the curtain shield airbag LH (curtain

shield squib LH) for measurement, as this may lead to a serious
injury due to airbag deployment.

NOTICE:

(e) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Clear the DTCs



.

(h) Turn the ignition switch off.

(i) Turn the ignition switch to ON, and wait for at least 60

seconds.

(j) Check for DTCs



.

OK:

DTC B1830, B1831, B1832 or B1833 is not output.

HINT:

Codes other than DTC B1830, B1831, B1832 and B1833 may be

output at this time, but they are not related to this check.

Result

RESULT

PROCEED TO

OK (for Regular Cab and Double Cab)

A

OK (for CrewMax)

B

NG

C

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1830/...

A

OK

B

REPLACE CURTAIN SHIELD AIRBAG ASSEMBLY LH

C

REPLACE CURTAIN SHIELD AIRBAG ASSEMBLY LH

2.

CHECK CONNECTOR

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Disconnect SST from connector C.

(d) Check that the floor wire connectors (on the curtain shield airbag LH side) are not damaged.

OK:

REPLACE FLOOR WIRE

3.

CHECK FLOOR WIRE (CURTAIN SHIELD SQUIB LH CIRCUIT)
