1.

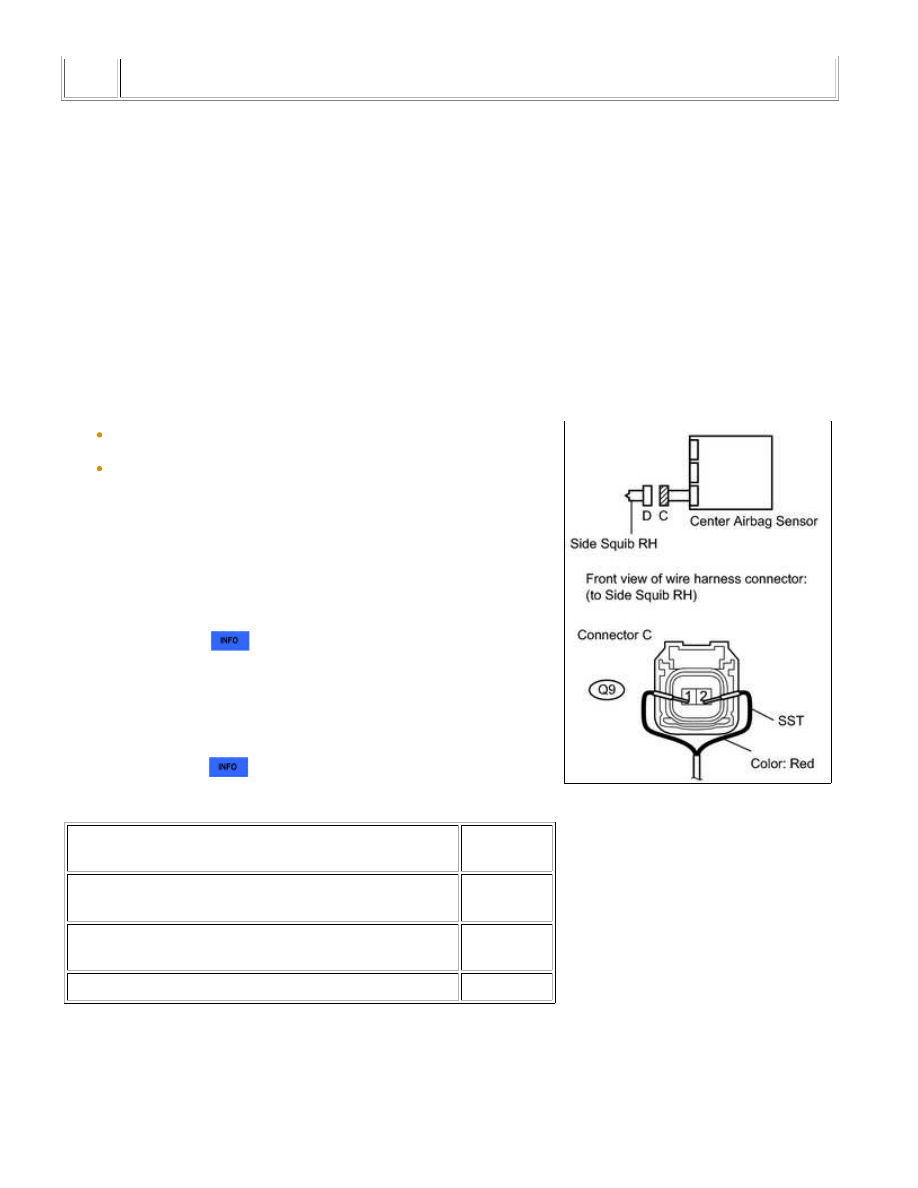

CHECK FRONT SEAT SIDE AIRBAG RH (SIDE SQUIB RH)

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(c) Disconnect the connector from the front seat side airbag RH.

CAUTION:

Never connect the tester to the front seat side airbag RH (side

squib RH) for measurement, as this may lead to a serious injury
due to airbag deployment.

NOTICE:

(e) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Clear the DTCs



.

(h) Turn the ignition switch off.

(i) Turn the ignition switch to ON, and wait for at least 60

seconds.

(j) Check for DTCs



.

Result

RESULT

PROCEED

TO

DTC B1825, B1826, B1827 or B1828 is not output (for

Manual Seat)

A

DTC B1825, B1826, B1827 or B1828 is not output (for

Power Seat)

B

DTC B1825, B1826, B1827 or B1828 is output

C

HINT:

Codes other than DTC B1825, B1826, B1827 and B1828 may be

output at this time, but they are not related to this check.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1825/...

C

A

REPLACE FRONT SEAT SIDE AIRBAG ASSEMBLY RH

B

REPLACE FRONT SEAT SIDE AIRBAG ASSEMBLY RH

2.

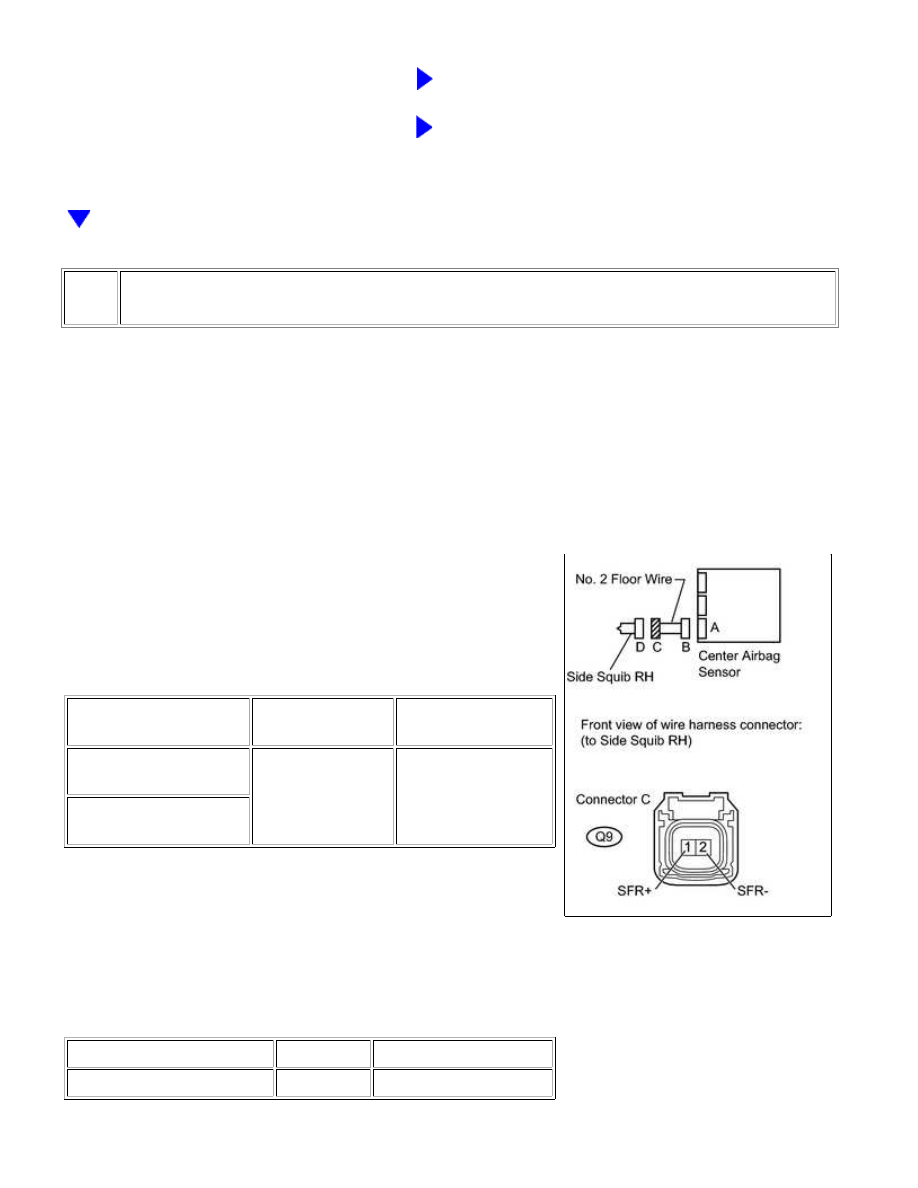

CHECK NO. 2 FLOOR WIRE (SIDE SQUIB RH CIRCUIT)

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(c) Disconnect SST from connector C.

(d) Disconnect the connectors from the center airbag sensor.

(e) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(f) Turn the ignition switch to ON.

(g) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

Q9-1 (SFR+) - Body

ground

Ignition switch ON

Below 1 V

Q9-2 (SFR-) - Body

ground

(h) Turn the ignition switch off.

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(j) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q9-1 (SFR+) - Q9-2 (SFR-)

Always

Below 1 Ω

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1825/...

OK

(k) Release the activation prevention mechanism built into

connector B



.

(l) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q9-1 (SFR+) - Q9-2 (SFR-)

Always

1 MΩ or higher

Q9-1 (SFR+) - Body ground

Q9-2 (SFR-) - Body ground

NG

REPLACE NO. 2 FLOOR WIRE

3.

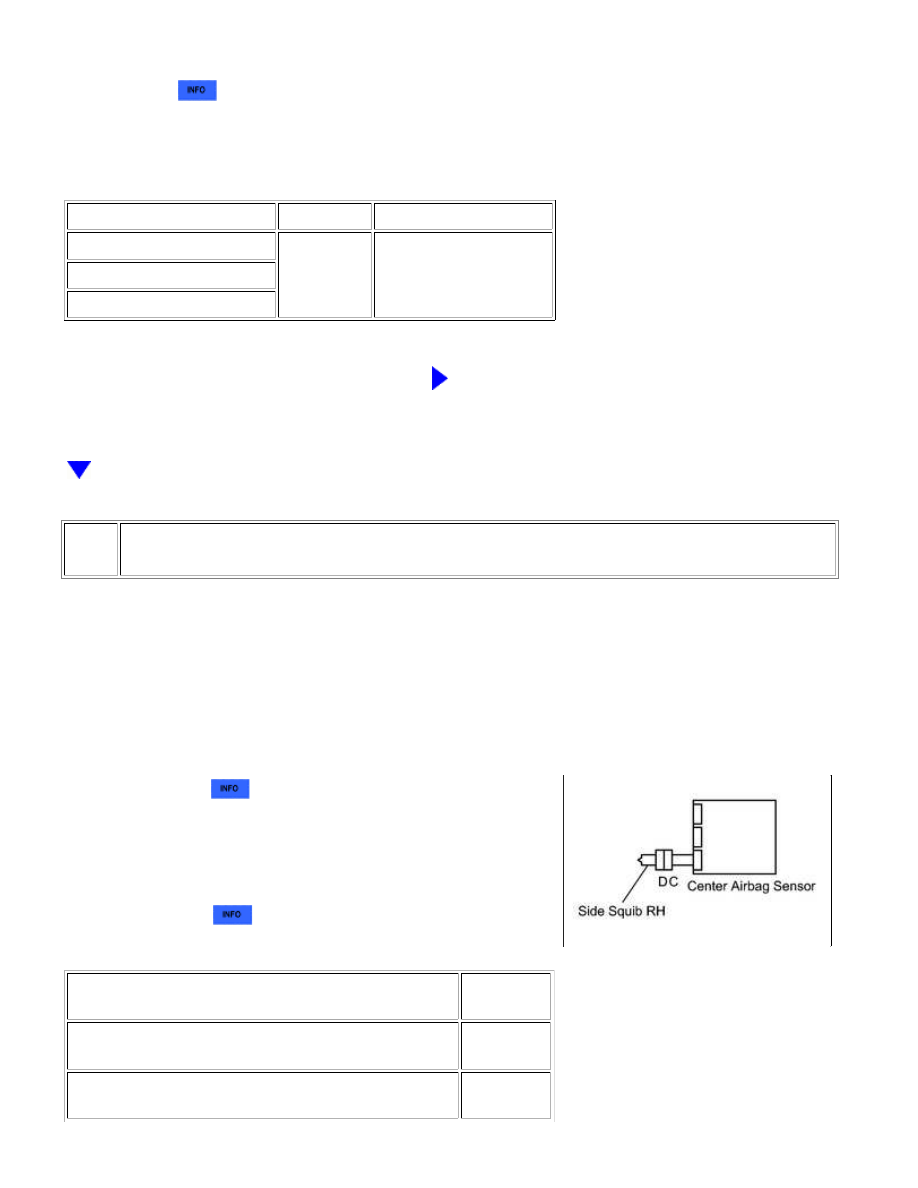

CHECK CENTER AIRBAG SENSOR

(a) Connect the connectors to the front seat side airbag RH and

the center airbag sensor.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED

TO

DTC B1825, B1826, B1827 or B1828 is output (for

Column Shift Type)

A

DTC B1825, B1826, B1827 or B1828 is output (for Floor

Shift Type)

B

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1825/...

RESULT

PROCEED

TO

DTC B1825, B1826, B1827 or B1828 is not output

C

HINT:

Codes other than DTC B1825, B1826, B1827 and B1828 may be

output at this time, but they are not related to this check.

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

USE SIMULATION METHOD TO CHECK
