OK

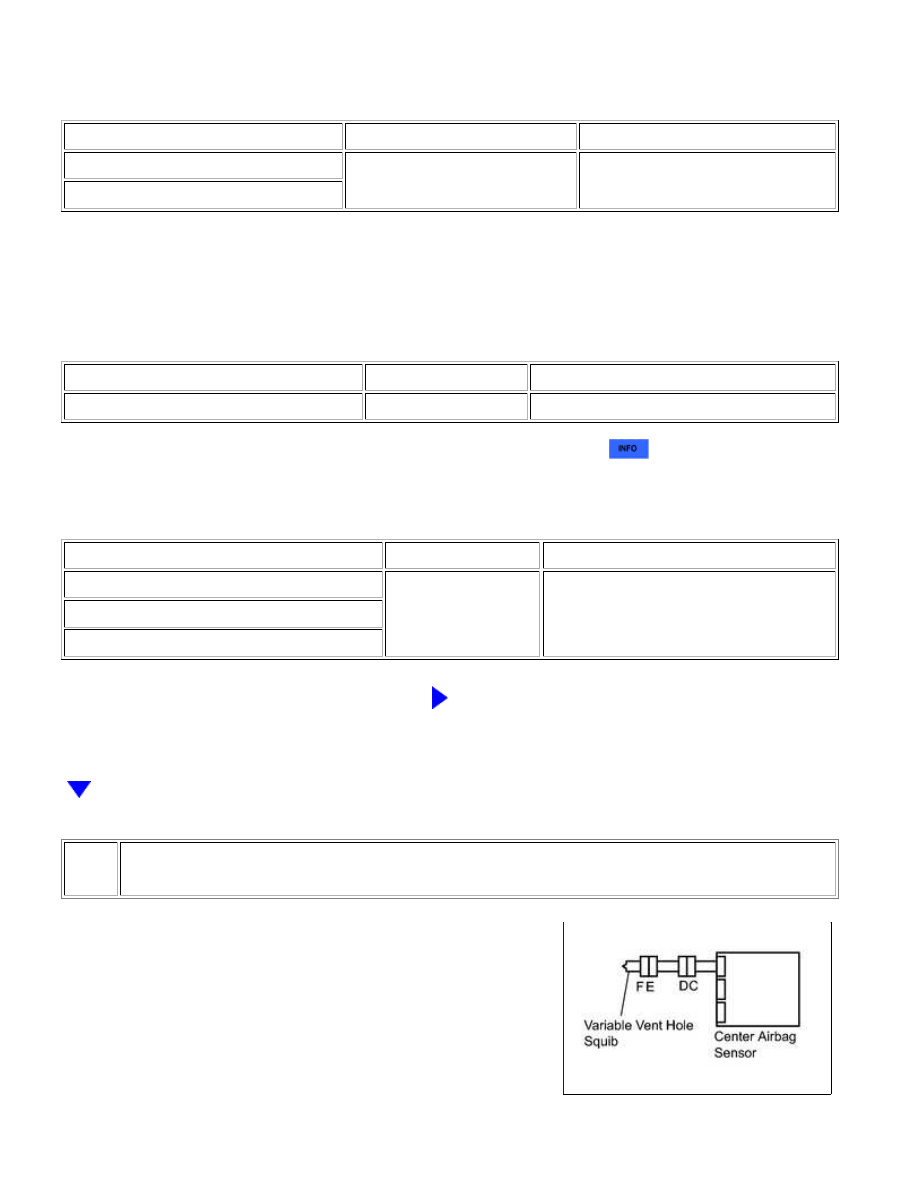

(d) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

I3-1 (P2+) - Body ground

Ignition switch ON

Below 1 V

I3-2 (P2-) - Body ground

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(g) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

I3-1 (P2+) - I3-2 (P2-)

Always

Below 1 Ω

(h) Release the activation prevention mechanism built into connector B



.

(i) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

I3-1 (P2+) - I3-2 (P2-)

Always

1 MΩ or higher

I3-1 (P2+) - Body ground

I3-2 (P2-) - Body ground

NG

GO TO STEP 5

4.

CHECK CENTER AIRBAG SENSOR

(a) Restore the released activation prevention mechanism of

connector B to the original condition.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B181A...

(b) Connect the connectors to the front passenger airbag and the center airbag sensor.

(c) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

(e) Clear the DTCs



.

(f) Turn the ignition switch off.

(g) Turn the ignition switch to ON, and wait for at least 60 seconds.

(h) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B181A, B181B, B181C or B181D is output (for Column Shift Type)

A

DTC B181A, B181B, B181C or B181D is output (for Floor Shift Type)

B

DTC B181A, B181B, B181C or B181D is not output

C

HINT:

Codes other than DTC B181A, B181B, B181C and B181D may be output at this time, but they are not

related to this check.

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

USE SIMULATION METHOD TO CHECK

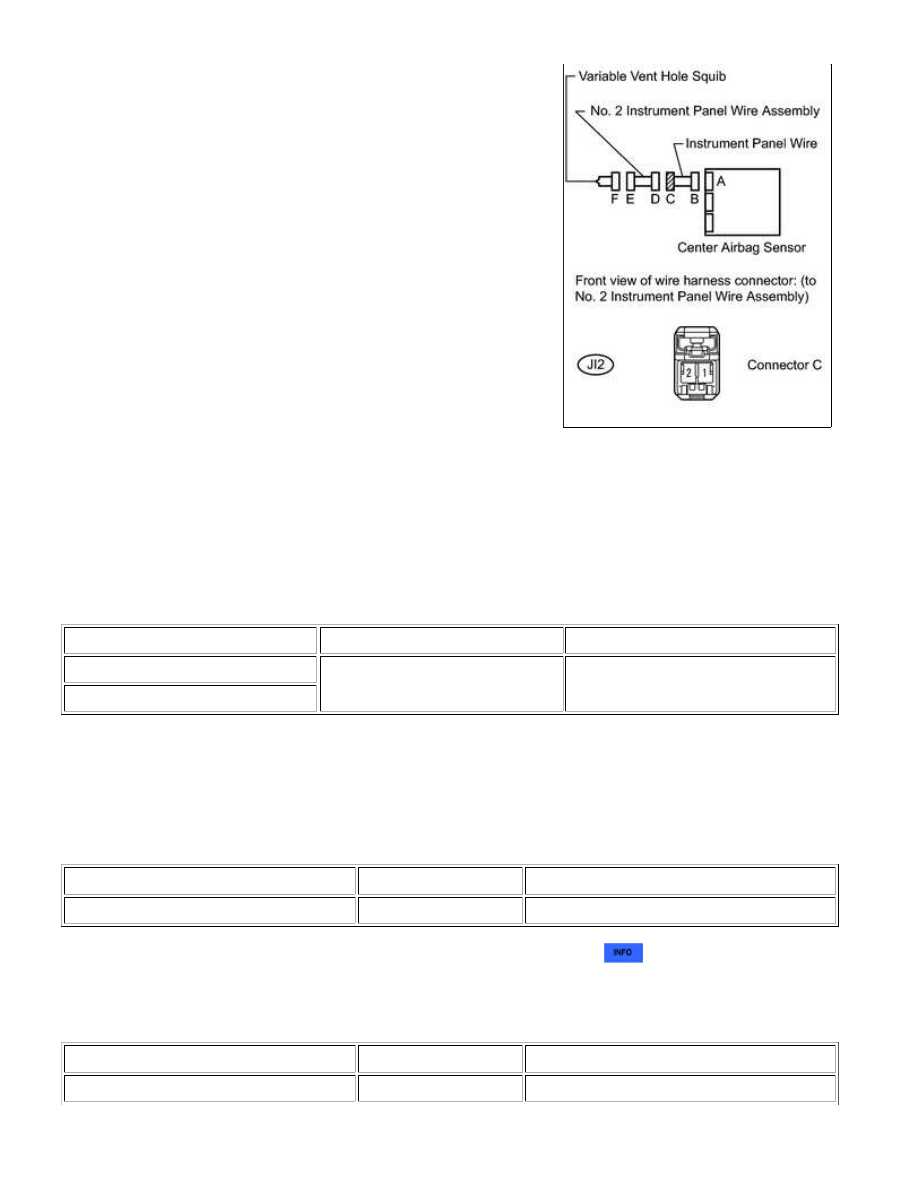

5.

CHECK INSTRUMENT PANEL WIRE (CENTER AIRBAG SENSOR - NO. 2 INSTRUMENT
PANEL WIRE ASSEMBLY)

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B181A...

(a) Restore the released activation prevention mechanism of

connector B to the original condition.

(b) Disconnect the instrument panel wire connector from the No. 2 instrument panel wire assembly.

(c) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(d) Turn the ignition switch to ON.

(e) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

JI2-1 - Body ground

Ignition switch ON

Below 1 V

JI2-2 - Body ground

(f) Turn the ignition switch off.

(g) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(h) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

JI2-1 - JI2-2

Always

Below 1 Ω

(i) Release the activation prevention mechanism built into connector B



.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

JI2-1 - JI2-2

Always

1 MΩ or higher

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B181A...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

JI2-1 - Body ground

JI2-2 - Body ground

NG

REPLACE INSTRUMENT PANEL WIRE

OK

REPLACE NO. 2 INSTRUMENT PANEL WIRE

ASSEMBLY
