Toyota Tundra (2015 year). Manual - part 3020

OK

OK

REPLACE FRONT PASSENGER AIRBAG ASSEMBLY

2.

CHECK CONNECTOR

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Disconnect SST from connector E.

(d) Check that the instrument panel wire connectors (on the front passenger airbag side) are not

damaged.

OK:

REPLACE INSTRUMENT PANEL WIRE ASSEMBLY

3.

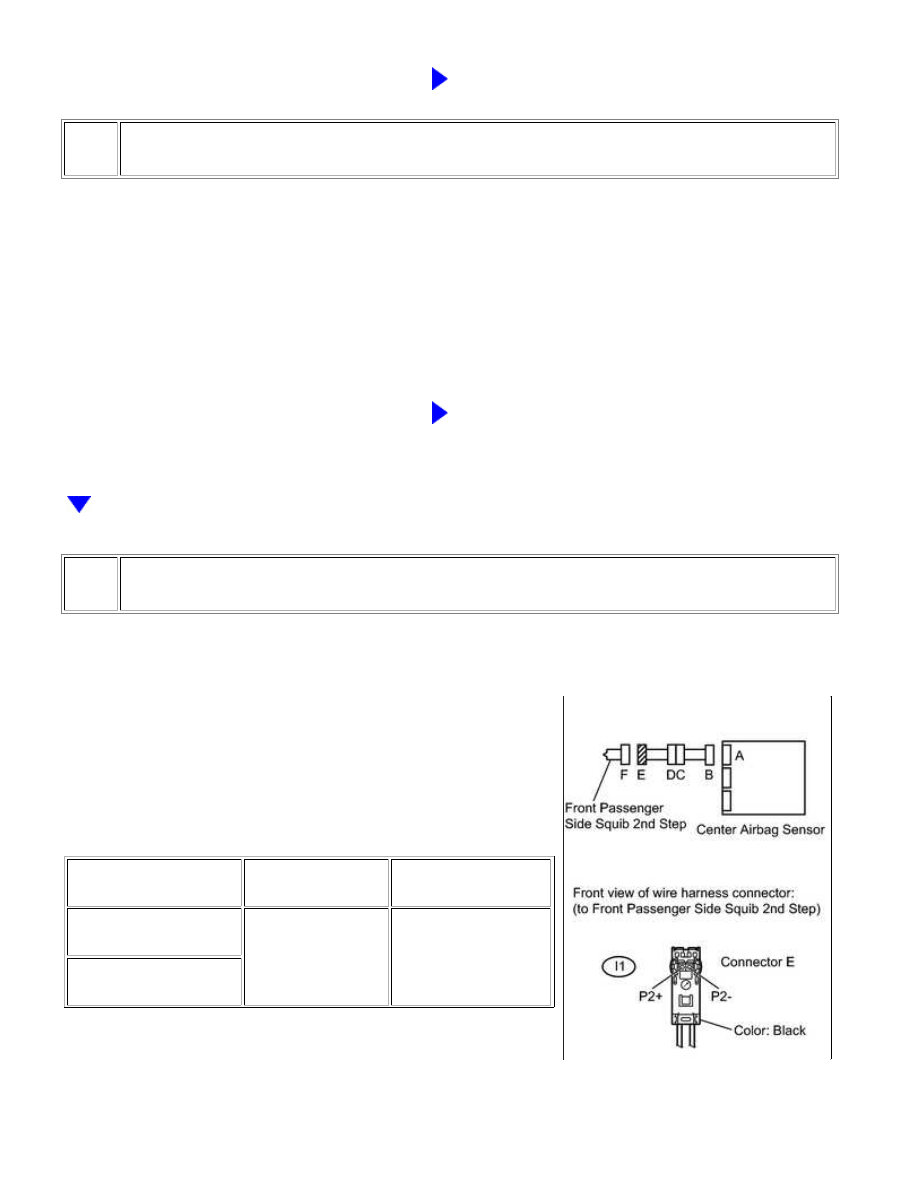

CHECK FRONT PASSENGER SIDE SQUIB 2ND STEP CIRCUIT

(a) Disconnect the connectors from the center airbag sensor.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

I1-1 (P2+) - Body

ground

Ignition switch ON

Below 1 V

I1-2 (P2-) - Body

ground

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1815/...

OK

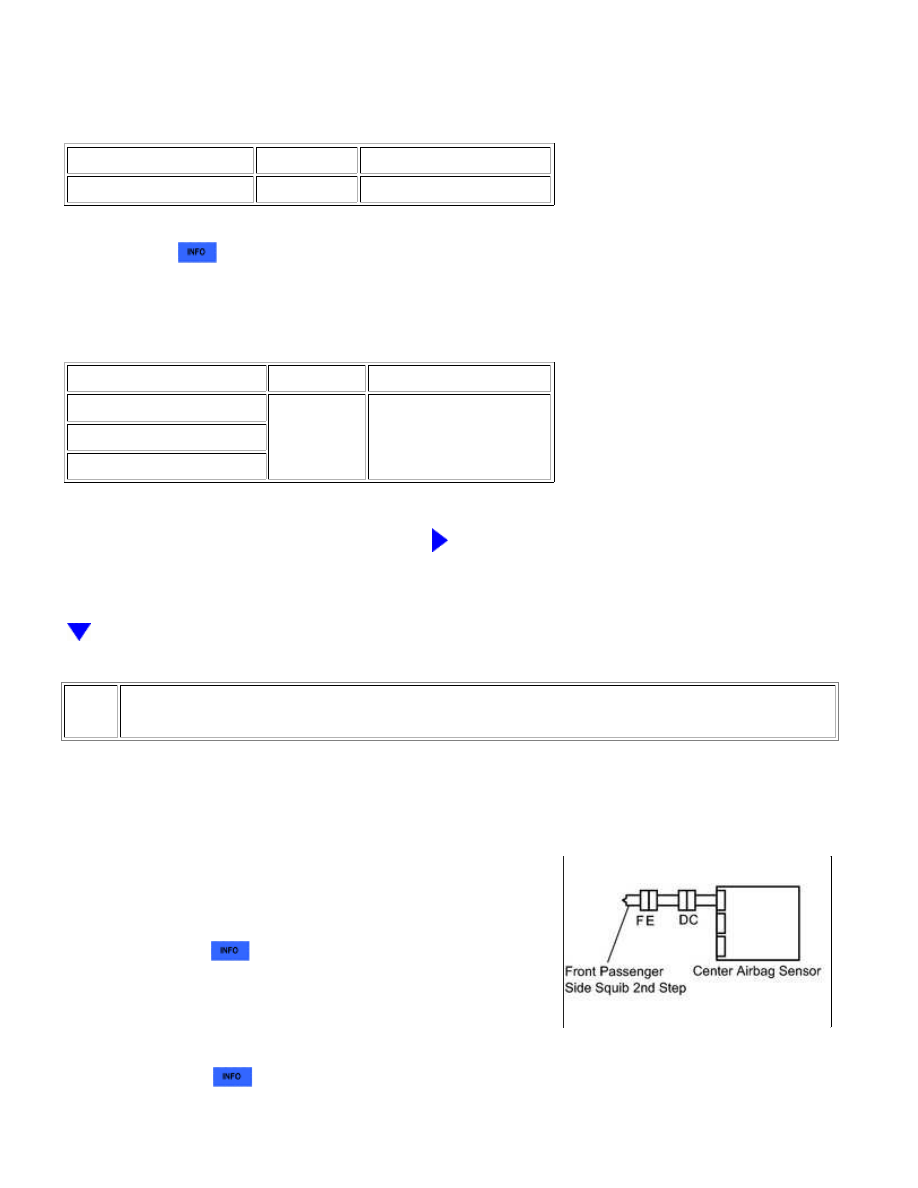

(g) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

I1-1 (P2+) - I1-2 (P2-)

Always

Below 1 Ω

(h) Release the activation prevention mechanism built into

connector B



.

(i) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

I1-1 (P2+) - I1-2 (P2-)

Always

1 MΩ or higher

I1-1 (P2+) - Body ground

I1-2 (P2-) - Body ground

NG

GO TO STEP 5

4.

CHECK CENTER AIRBAG SENSOR

(a) Connect the connectors to the front passenger airbag and

the center airbag sensor.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1815/...

RESULT

PROCEED

TO

DTC B1815, B1816, B1817 or B1818 is output (for

Column Shift Type)

A

DTC B1815, B1816, B1817 or B1818 is output (for Floor

Shift Type)

B

DTC B1815, B1816, B1817 or B1818 is not output

C

HINT:

Codes other than DTC B1815, B1816, B1817 and B1818 may be

output at this time, but they are not related to this check.

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

USE SIMULATION METHOD TO CHECK

5.

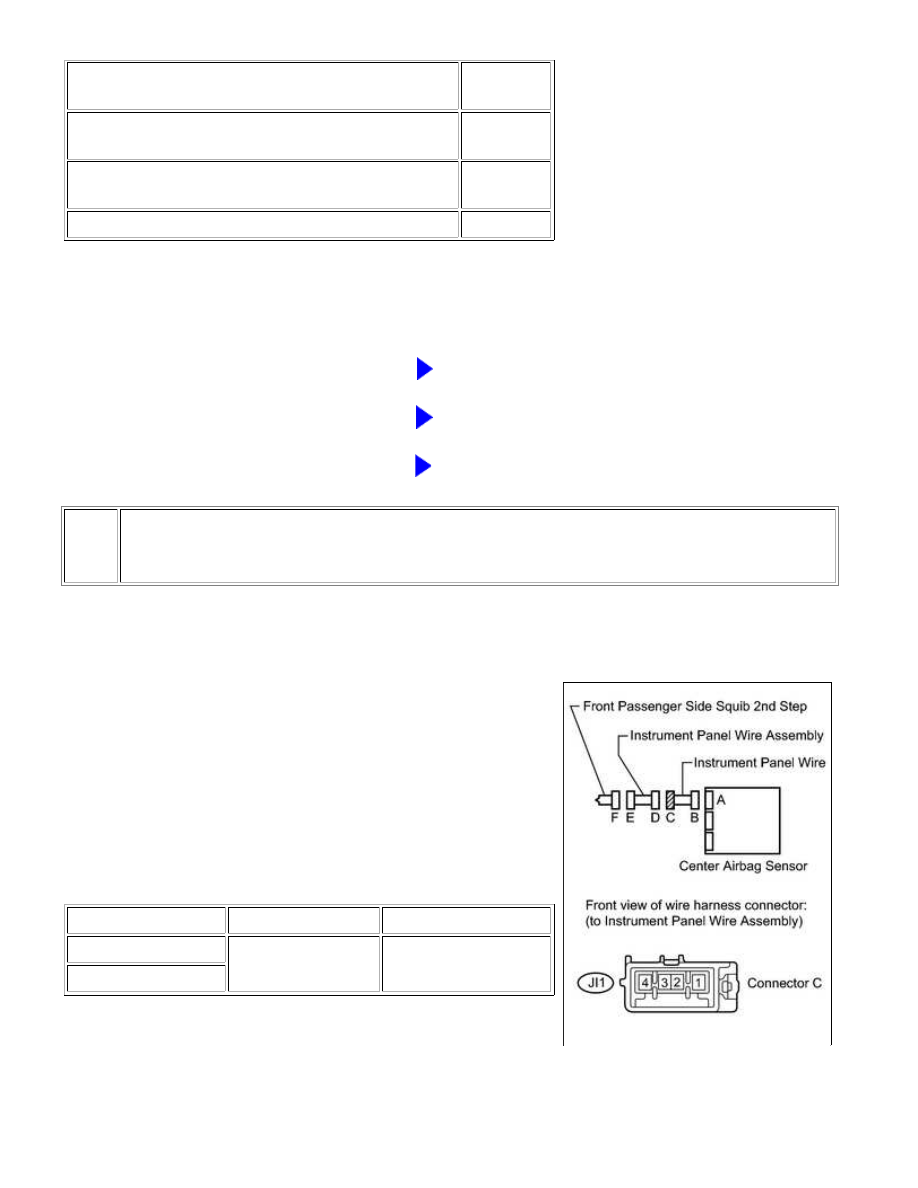

CHECK INSTRUMENT PANEL WIRE (CENTER AIRBAG SENSOR - INSTRUMENT PANEL
WIRE ASSEMBLY)

(a) Restore the released activation prevention mechanism of

connector B to the original condition.

(b) Disconnect the instrument panel wire connector from the

instrument panel wire assembly.

(c) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(d) Turn the ignition switch to ON.

(e) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

JI1-3 - Body ground

Ignition switch ON

Below 1 V

JI1-4 - Body ground

(f) Turn the ignition switch off.

(g) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(h) Measure the resistance according to the value(s) in the

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1815/...

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

JI1-3 - JI1-4

Always

Below 1 Ω

(i) Release the activation prevention mechanism built into

connector B



.

(j) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

JI1-3 - JI1-4

Always

1 MΩ or higher

JI1-3 - Body ground

JI1-4 - Body ground

NG

REPLACE INSTRUMENT PANEL WIRE

OK

REPLACE INSTRUMENT PANEL WIRE ASSEMBLY

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1815/...
