Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J11-3 - J11-4

Always

Below 1 Ω

(i) Release the activation prevention mechanism built into

connector B



.

(j) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J11-3 - J11-4

Always

1 MΩ or higher

J11-3 - Body ground

J11-4 - Body ground

NG

REPLACE INSTRUMENT PANEL WIRE ASSEMBLY

OK

REPLACE SPIRAL CABLE SUB-ASSEMBLY

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1810/...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000YDZ08XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1815/54-B1818/54; Short in Front Passenger Side

Squib 2nd Step Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1815/54 Short in Front Passenger Side Squib 2nd Step Circuit

DTC

B1816/54 Open in Front Passenger Side Squib 2nd Step Circuit

DTC

B1817/54 Short to GND in Front Passenger Side Squib 2nd Step Circuit

DTC

B1818/54 Short to B+ in Front Passenger Side Squib 2nd Step Circuit

DESCRIPTION

These DTCs are recorded when a malfunction is detected in the front passenger side squib 2nd step circuit.

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1815/54

circuit signal 5 times in the front passenger side

squib 2nd step circuit during primary check.

Front passenger side squib 2nd step malfunction

Center airbag sensor malfunction

Instrument panel wire

Instrument panel wire

assembly

Front passenger airbag

assembly (Front passenger

side squib 2nd step)

Center airbag sensor

assembly

B1816/54

signal in the front passenger side squib 2nd step

circuit for 2 seconds.

Front passenger side squib 2nd step malfunction

Center airbag sensor malfunction

Instrument panel wire

Instrument panel wire

assembly

Front passenger airbag

assembly (Front passenger

side squib 2nd step)

Center airbag sensor

assembly

B1817/54

to ground signal in the front passenger side squib

Instrument panel wire

Instrument panel wire

assembly

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1815/...

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

2nd step circuit for 0.5 seconds.

Front passenger side squib 2nd step malfunction

Center airbag sensor malfunction

Front passenger airbag

assembly (Front passenger

side squib 2nd step)

Center airbag sensor

assembly

B1818/54

to B+ signal in the front passenger side squib 2nd

step circuit for 0.5 seconds.

Front passenger side squib 2nd step malfunction

Center airbag sensor malfunction

Instrument panel wire

Instrument panel wire

assembly

Front passenger airbag

assembly (Front passenger

side squib 2nd step)

Center airbag sensor

assembly

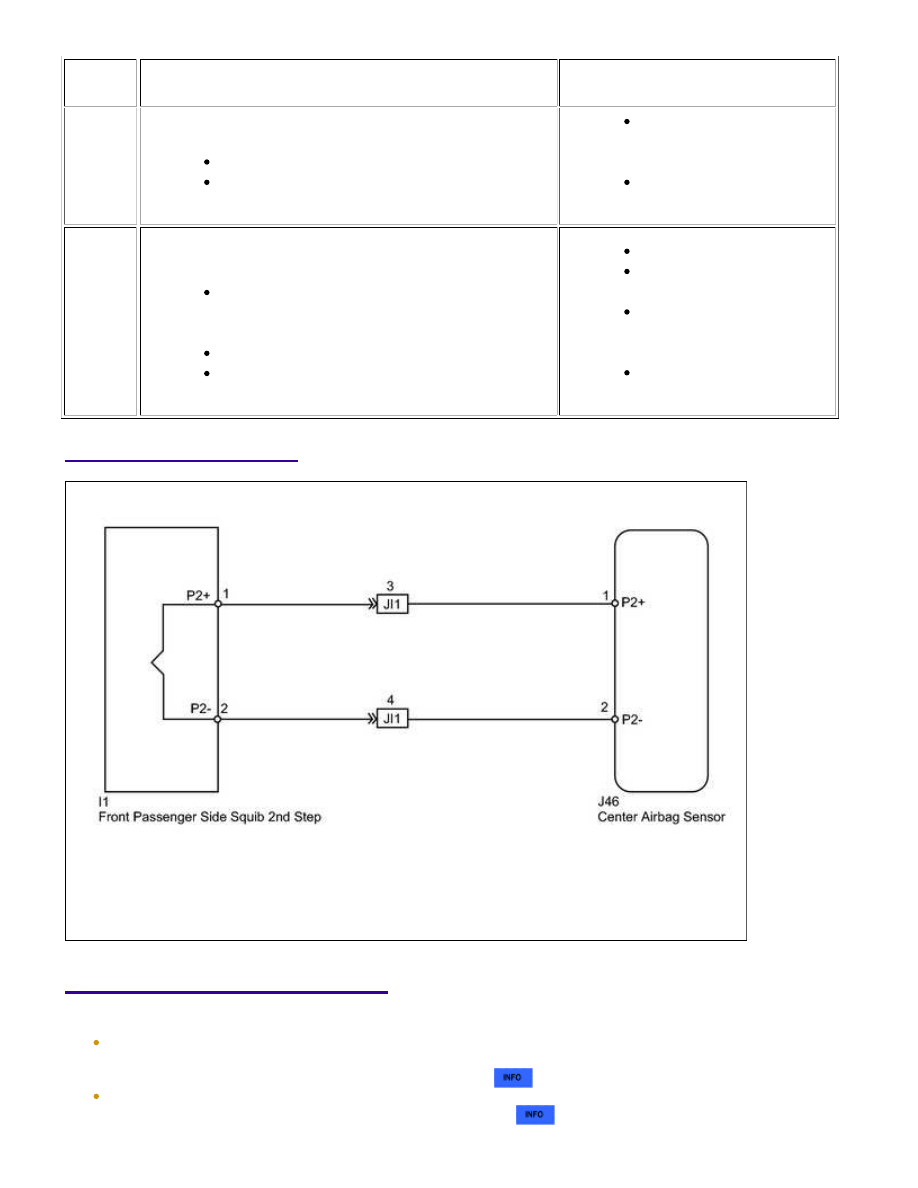

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1815/...

HINT:

Perform the simulation method by selecting "check mode" (signal check) with the Techstream



.

After selecting "check mode" (signal check), perform the simulation method by wiggling each connector of

.

PROCEDURE

1.

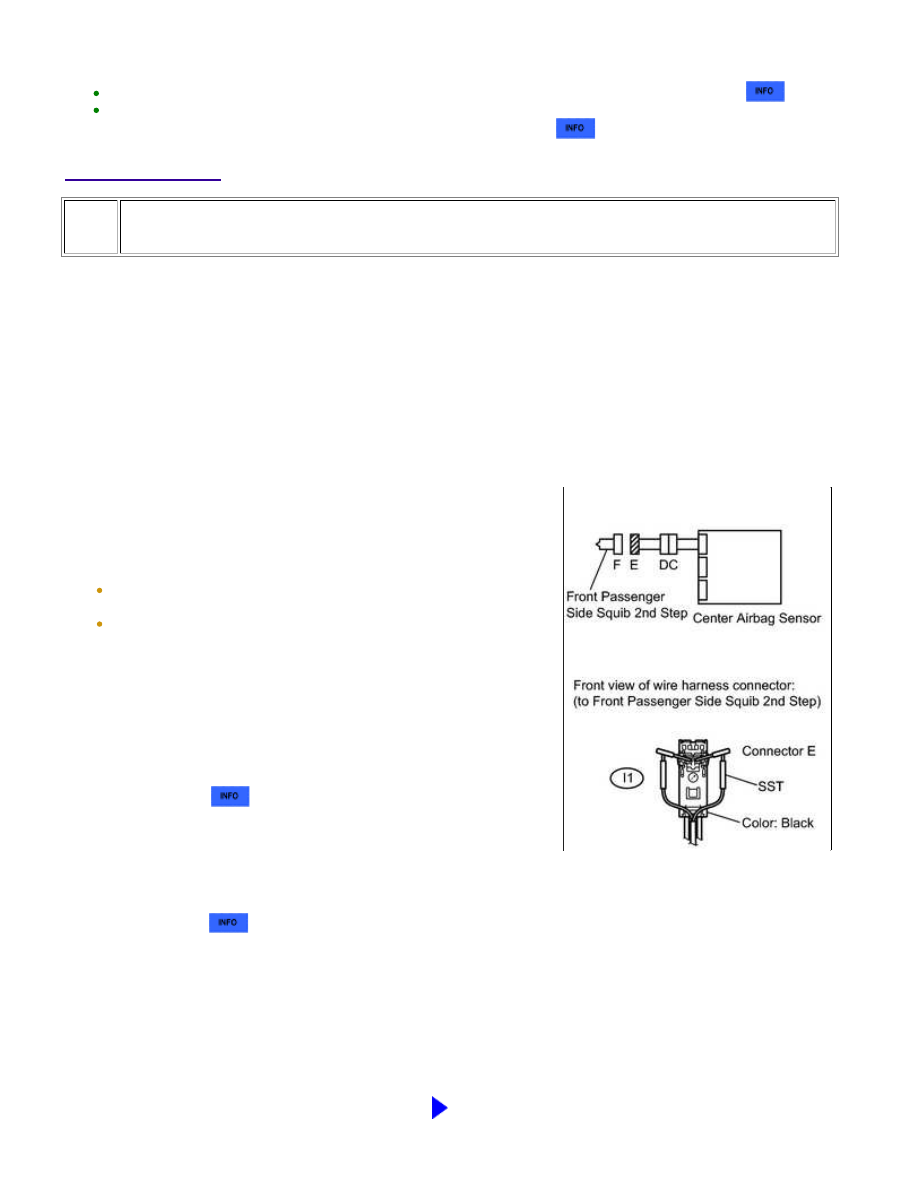

CHECK FRONT PASSENGER AIRBAG (FRONT PASSENGER SIDE SQUIB 2ND STEP)

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(c) Disconnect the connectors from the front passenger airbag.

CAUTION:

Never connect the tester to the front passenger airbag (front

passenger side squib 2nd step) for measurement, as this may
lead to a serious injury due to airbag deployment.

NOTICE:

(e) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Clear the DTCs



.

(h) Turn the ignition switch off.

(i) Turn the ignition switch to ON, and wait for at least 60

seconds.

(j) Check for DTCs



.

OK:

DTC B1815, B1816, B1817 or B1818 is not output.

HINT:

Codes other than DTC B1815, B1816, B1817 and B1818 may be

output at this time, but they are not related to this check.

NG

GO TO STEP 2
