(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

(d) Clear the DTCs



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60 seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1805, B1806, B1807 or B1808 is output (for Column Shift Type)

A

DTC B1805, B1806, B1807 or B1808 is output (for Floor Shift Type)

B

DTC B1805, B1806, B1807 or B1808 is not output

C

HINT:

Codes other than DTC B1805, B1806, B1807 and B1808 may be output at this time, but they are not related

to this check.

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

USE SIMULATION METHOD TO CHECK

5.

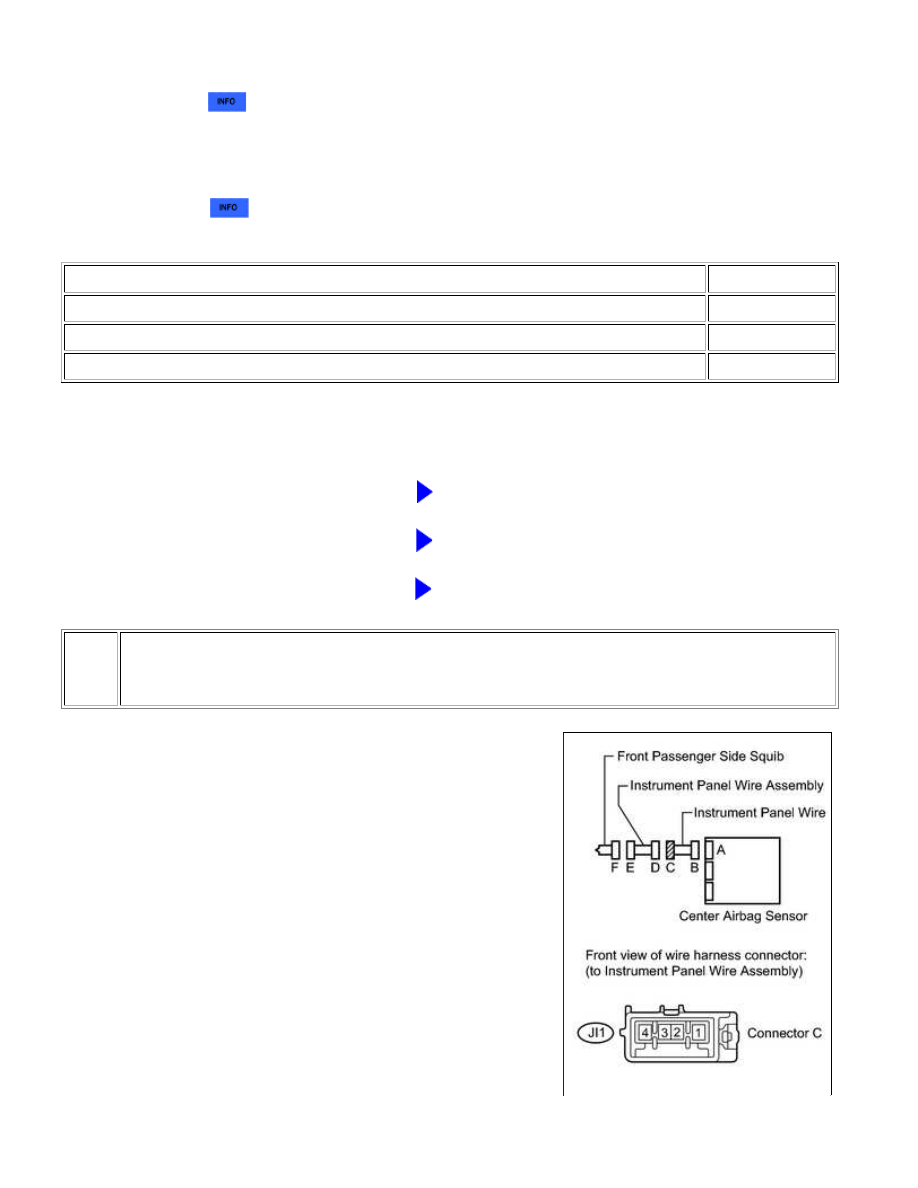

CHECK INSTRUMENT PANEL WIRE (CENTER AIRBAG SENSOR - INSTRUMENT PANEL
WIRE ASSEMBLY)

(a) Restore the released activation prevention mechanism of

connector B to the original condition.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1805/...

(b) Disconnect the instrument panel wire connector from the instrument panel wire assembly.

(c) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(d) Turn the ignition switch to ON.

(e) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

JI1-1 - Body ground

Ignition switch ON

Below 1 V

JI1-2 - Body ground

(f) Turn the ignition switch off.

(g) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(h) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

JI1-1 - JI1-2

Always

Below 1 Ω

(i) Release the activation prevention mechanism built into connector B



.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

JI1-1 - JI1-2

Always

1 MΩ or higher

JI1-1 - Body ground

JI1-2 - Body ground

NG

REPLACE INSTRUMENT PANEL WIRE

OK

REPLACE INSTRUMENT PANEL WIRE ASSEMBLY

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1805/...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000YDY091X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1810/53-B1813/53; Short in Driver Side Squib

2nd Step Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1810/53 Short in Driver Side Squib 2nd Step Circuit

DTC

B1811/53 Open in Driver Side Squib 2nd Step Circuit

DTC

B1812/53 Short to GND in Driver Side Squib 2nd Step Circuit

DTC

B1813/53 Short to B+ in Driver Side Squib 2nd Step Circuit

DESCRIPTION

These DTCs are recorded when a malfunction is detected in the driver side squib 2nd step circuit.

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1810/53

signal 5 times in the driver side squib 2nd step circuit

during primary check.

Driver side squib 2nd step malfunction

Spiral cable malfunction

Center airbag sensor malfunction

Instrument panel wire

Spiral cable

sub-assembly

Steering pad (Driver

side squib 2nd step)

Center airbag sensor

assembly

B1811/53

in the driver side squib 2nd step circuit for 2 seconds.

Driver side squib 2nd step malfunction

Spiral cable malfunction

Center airbag sensor malfunction

Instrument panel wire

Spiral cable

sub-assembly

Steering pad (Driver

side squib 2nd step)

Center airbag sensor

assembly

B1812/53

ground signal in the driver side 2nd step circuit for 0.5

seconds.

Driver side squib 2nd step malfunction

Instrument panel wire

Spiral cable

sub-assembly

Steering pad (Driver

side squib 2nd step)

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1810/...

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

Spiral cable malfunction

Center airbag sensor malfunction

Center airbag sensor

assembly

B1813/53

signal in the driver side squib 2nd step circuit for 0.5

seconds.

Driver side squib 2nd step malfunction

Spiral cable malfunction

Center airbag sensor malfunction

Instrument panel wire

Spiral cable

sub-assembly

Steering pad (Driver

side squib 2nd step)

Center airbag sensor

assembly

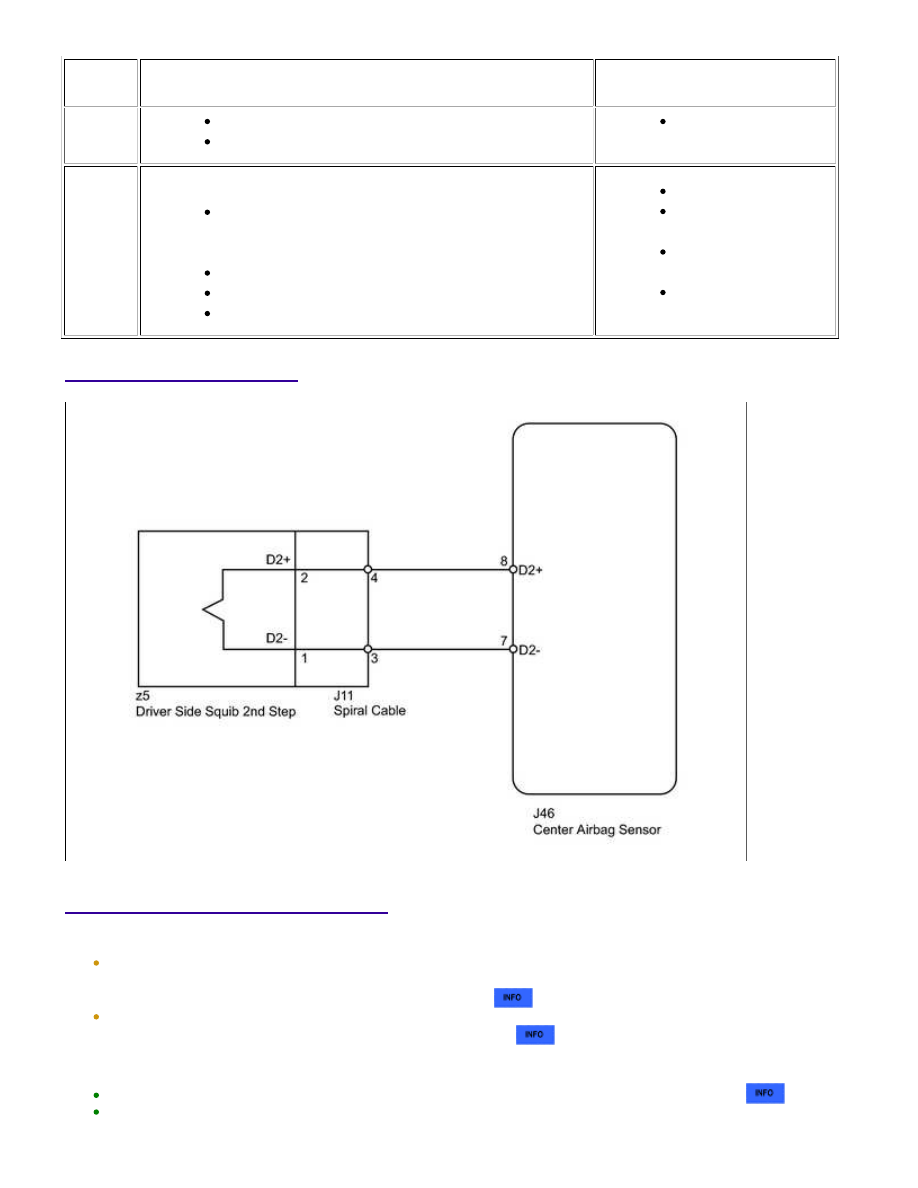

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

HINT:

Perform the simulation method by selecting "check mode" (signal check) with the Techstream



.

After selecting "check mode" (signal check), perform the simulation method by wiggling each connector of

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1810/...
