OK

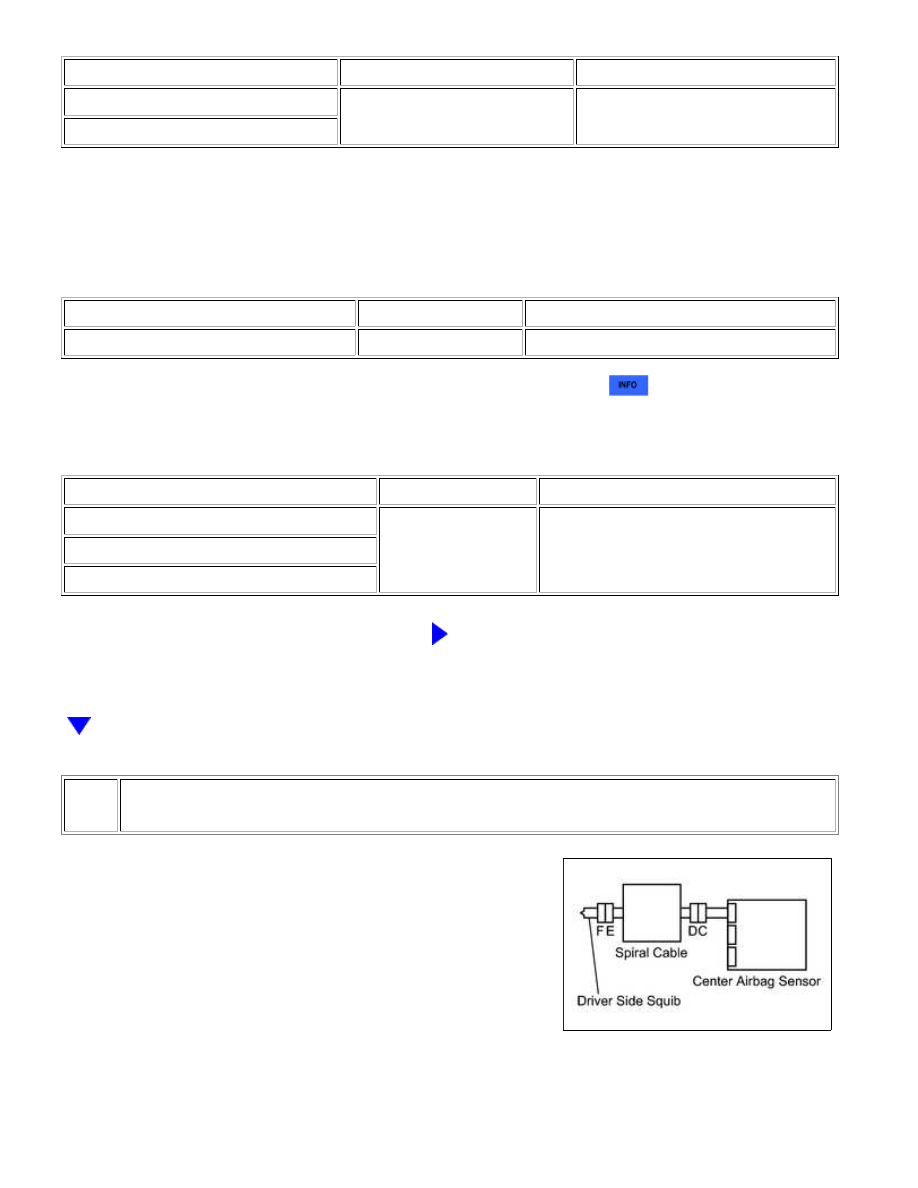

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

z4-1 (D-) - Body ground

Ignition switch ON

Below 1 V

z4-2 (D+) - Body ground

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(g) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

z4-1 (D-) - z4-2 (D+)

Always

Below 1 Ω

(h) Release the activation prevention mechanism built into connector B



.

(i) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

z4-1 (D-) - z4-2 (D+)

Always

1 MΩ or higher

z4-1 (D-) - Body ground

z4-2 (D+) - Body ground

NG

GO TO STEP 5

4.

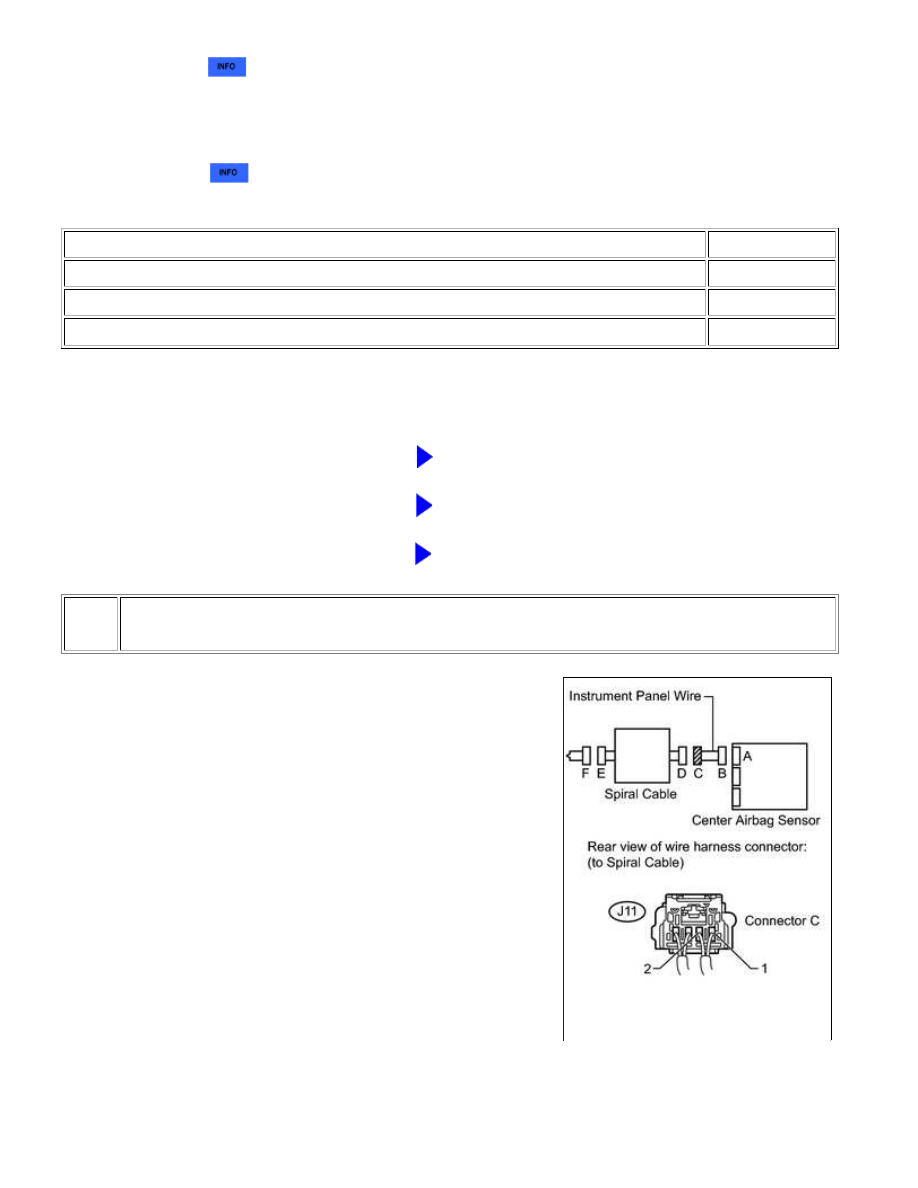

CHECK CENTER AIRBAG SENSOR

(a) Connect the connectors to the steering pad and the center

airbag sensor.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1800/...

(d) Clear the DTCs



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60 seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1800, B1801, B1802 or B1803 is output (for Column Shift Type)

A

DTC B1800, B1801, B1802 or B1803 is output (for Floor Shift Type)

B

DTC B1800, B1801, B1802 or B1803 is not output

C

HINT:

Codes other than DTC B1800, B1801, B1802 and B1803 may be output at this time, but they are not related

to this check.

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

USE SIMULATION METHOD TO CHECK

5.

CHECK INSTRUMENT PANEL WIRE (CENTER AIRBAG SENSOR - SPIRAL CABLE)

(a) Restore the released activation prevention mechanism of

connector B to the original condition.

(b) Disconnect the instrument panel wire connector from the spiral cable.

(c) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1800/...

(d) Turn the ignition switch to ON.

(e) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J11-1 - Body ground

Ignition switch ON

Below 1 V

J11-2 - Body ground

(f) Turn the ignition switch off.

(g) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(h) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J11-1 - J11-2

Always

Below 1 Ω

(i) Release the activation prevention mechanism built into connector B



.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J11-1 - J11-2

Always

1 MΩ or higher

J11-1 - Body ground

J11-2 - Body ground

NG

REPLACE INSTRUMENT PANEL WIRE

OK

REPLACE SPIRAL CABLE SUB-ASSEMBLY

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1800/...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000XFJ0SHX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1805/52-B1808/52; Short in Front Passenger Side

Squib Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1805/52 Short in Front Passenger Side Squib Circuit

DTC

B1806/52 Open in Front Passenger Side Squib Circuit

DTC

B1807/52 Short to GND in Front Passenger Side Squib Circuit

DTC

B1808/52 Short to B+ in Front Passenger Side Squib Circuit

DESCRIPTION

These DTCs are recorded when a malfunction is detected in the front passenger side squib circuit.

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1805/52

circuit signal 5 times in the front passenger side

squib circuit during primary check.

Front passenger side squib malfunction

Center airbag sensor malfunction

Instrument panel wire

Instrument panel wire

assembly

Front passenger airbag

assembly (Front passenger

side squib)

Center airbag sensor

assembly

B1806/52

signal in the front passenger side squib circuit for 2

seconds.

Front passenger side squib malfunction

Center airbag sensor malfunction

Instrument panel wire

Instrument panel wire

assembly

Front passenger airbag

assembly (Front passenger

side squib)

Center airbag sensor

assembly

B1807/52

ground signal in the front passenger side squib

Instrument panel wire

Instrument panel wire

assembly
