RESULT

PROCEED TO

DTC B1690 and B1695 are not output

A

DTC B1695 is output (for Double Cab)

B

DTC B1690 is output (for Column Shift Type)

C

DTC B1690 is output (for Floor Shift Type)

D

(h) Turn the ignition switch off.

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(j) Return the side airbag sensor RH and LH to their original

positions and connect the connectors to them.

A

USE SIMULATION METHOD TO CHECK

B

REPLACE SIDE AIRBAG SENSOR LH

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

D

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

15.

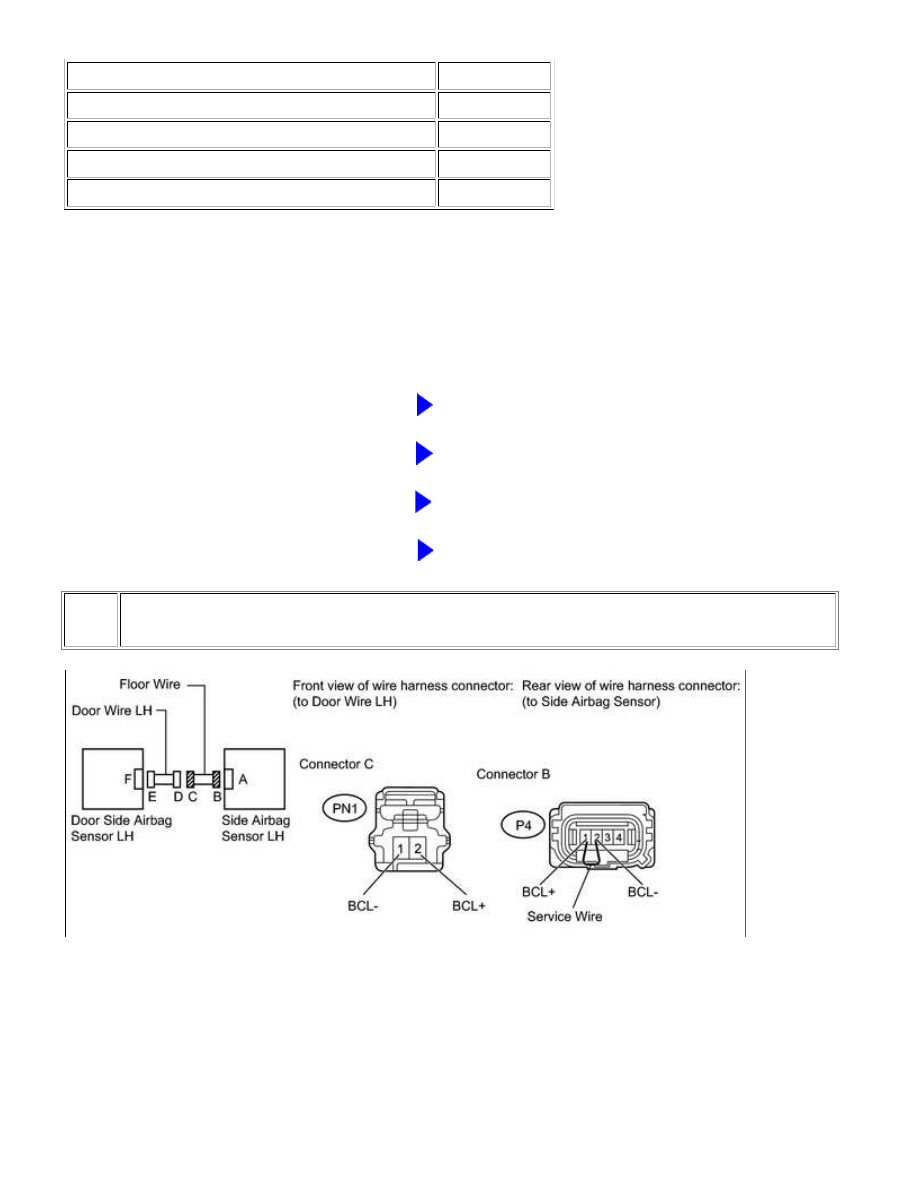

CHECK FLOOR WIRE

(a) Disconnect the floor wire connector from the door wire LH.

(b) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table below.

Standard voltage:

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...

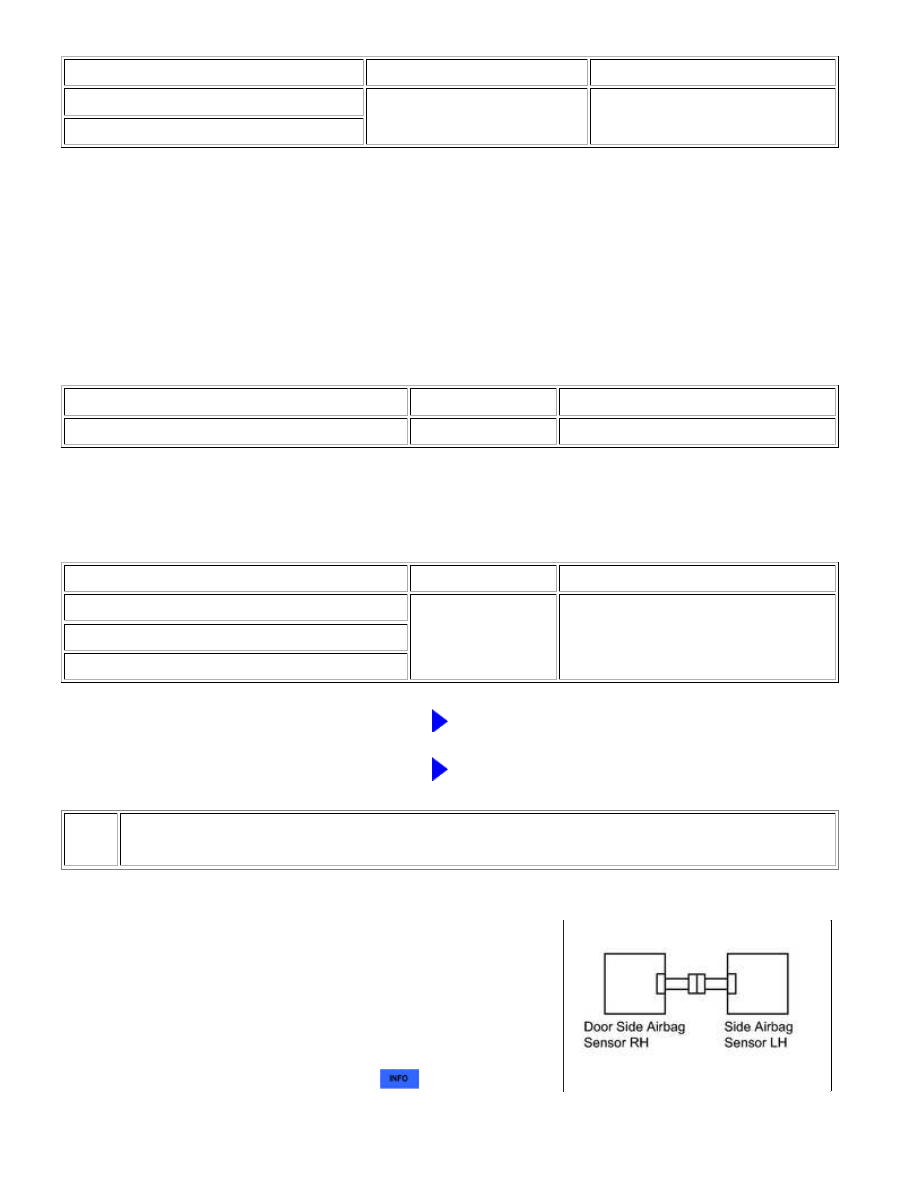

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

PN1-1 (BCL-) - Body ground

Ignition switch ON

Below 1 V

PN1-2 (BCL+) - Body ground

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

PN1-1 (BCL-) - PN1-2 (BCL+)

Always

Below 1 Ω

(i) Disconnect the service wire from connector B.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

PN1-1 (BCL-) - PN1-2 (BCL+)

Always

1 MΩ or higher

PN1-1 (BCL-) - Body ground

PN1-2 (BCL+) - Body ground

NG

REPLACE FLOOR WIRE

OK

REPLACE DOOR WIRE LH

16.

CHECK DOOR SIDE AIRBAG SENSOR LH

(a) Interchange the door side airbag sensor RH with LH and

connect the connectors to them.

(b) Connect the negative (-) terminal to the battery, and wait

for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...

C

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

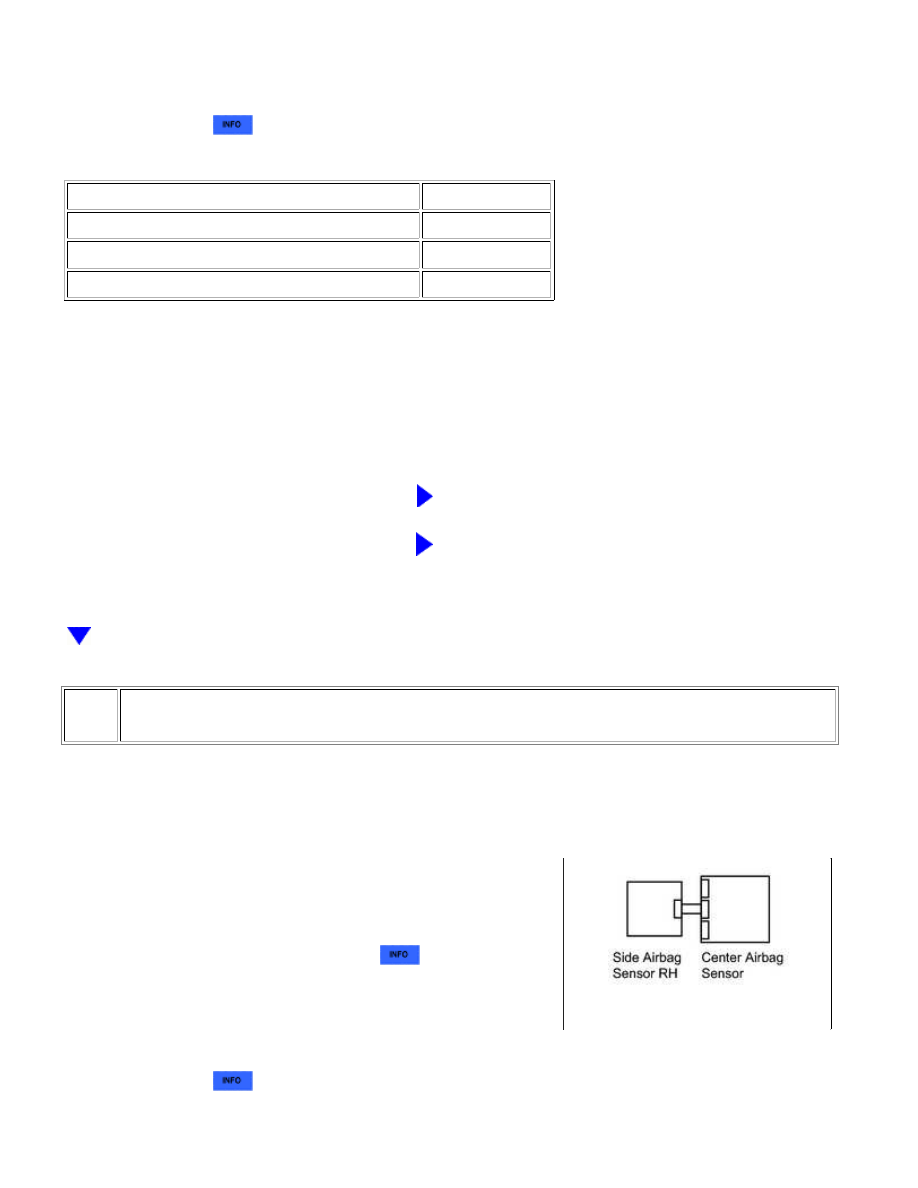

RESULT

PROCEED TO

DTC B1695 is output

A

DTC B1690 and B1695 are not output

B

DTC B1690 is output

C

(h) Turn the ignition switch off.

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(j) Return the door side airbag sensor RH and LH to their

original positions and connect the connectors to them.

A

REPLACE DOOR SIDE AIRBAG SENSOR LH

B

REPLACE SIDE AIRBAG SENSOR LH

17.

CHECK SIDE AIRBAG SENSOR LH

(a) Interchange the side airbag sensor RH with LH and connect

the connectors to them.

(b) Connect the negative (-) terminal to the battery, and wait

for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...

RESULT

PROCEED TO

DTC B1690 and B1695 are not output

A

DTC B1695 is output

B

DTC B1690 is output (for Column Shift Type)

C

DTC B1690 is output (for Floor Shift Type)

D

(h) Turn the ignition switch off.

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(j) Return the side airbag sensor RH and LH to their original

positions and connect the connectors to them.

A

USE SIMULATION METHOD TO CHECK

B

REPLACE SIDE AIRBAG SENSOR LH

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

D

REPLACE CENTER AIRBAG SENSOR ASSEMBLY
