OK

RESULT

PROCEED TO

DTC B1690 is output

B

DTC B1695 is output (for Column Shift Type)

C

DTC B1695 is output (for Floor Shift Type)

D

(h) Turn the ignition switch off.

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

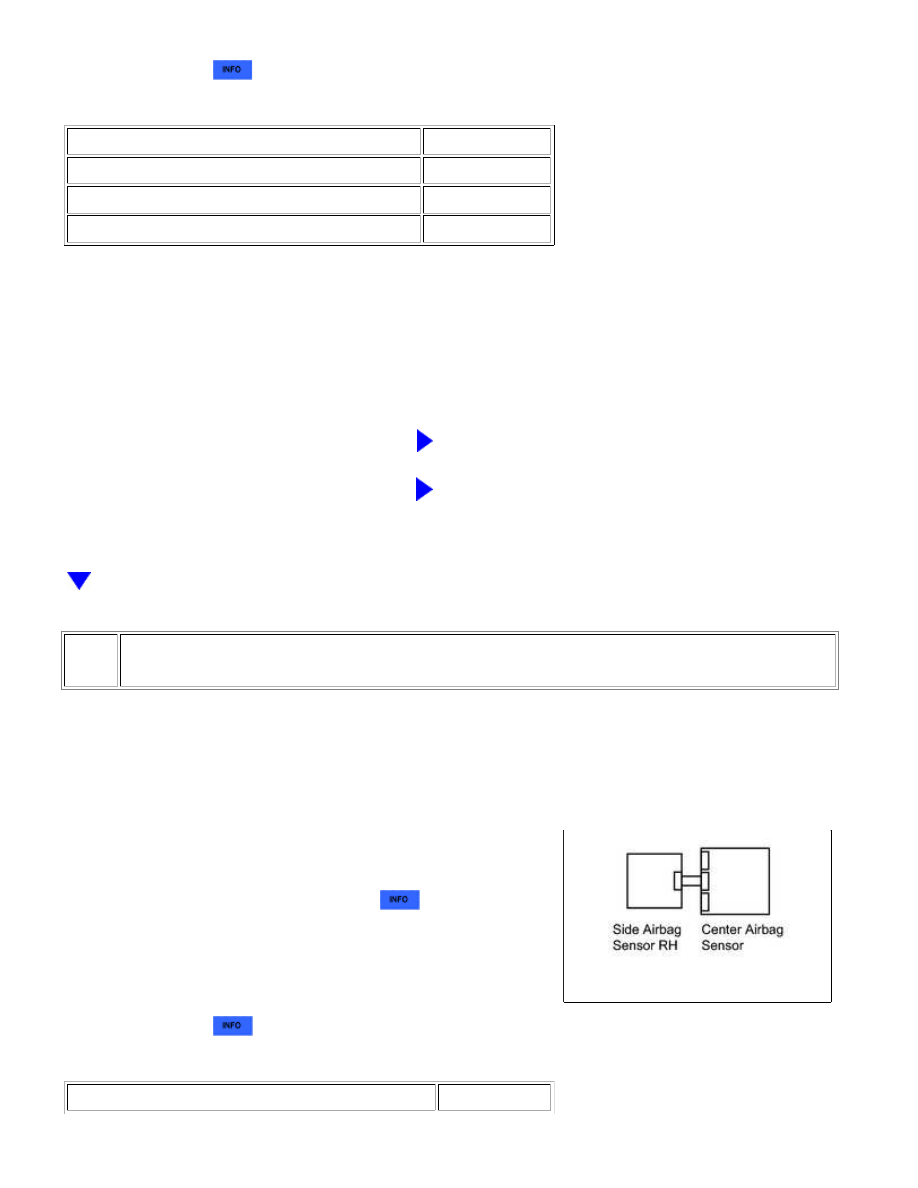

(j) Return the side airbag sensor RH and LH to their original

positions and connect the connectors to them.

A

USE SIMULATION METHOD TO CHECK

B

REPLACE SIDE AIRBAG SENSOR RH

C

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

D

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

10.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

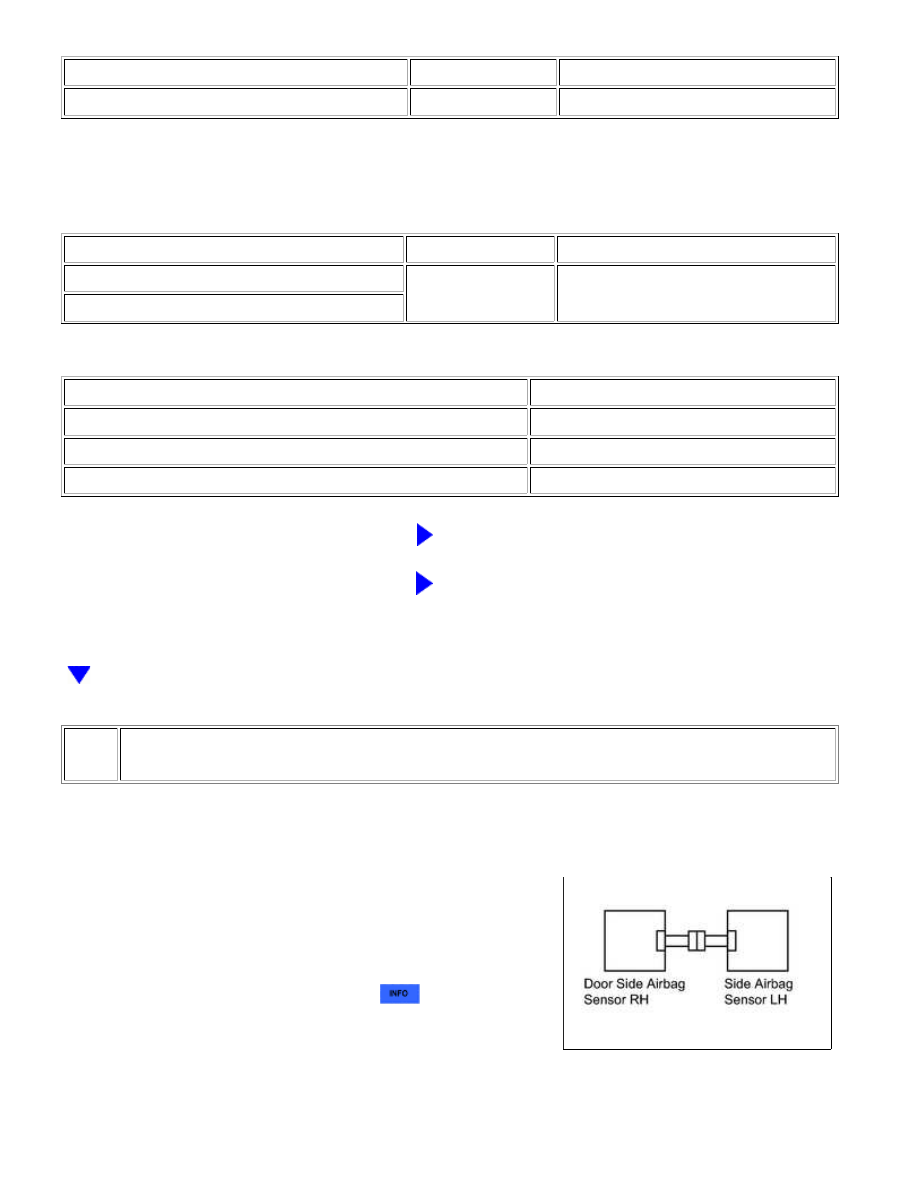

(c) Check that the connectors are properly connected to the center airbag sensor, the side airbag

sensor LH and door side airbag sensor LH.

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS CORRECTLY

11.

CHECK CONNECTORS

(a) Disconnect the connectors from the center airbag sensor and side airbag sensor LH.

(b) Check that the connectors (on the center airbag sensor side, the side airbag sensor LH side and

door side airbag sensor LH side) are not damaged.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...

OK

OK:

The connectors are not deformed or damaged.

NG

REPLACE FLOOR WIRE

12.

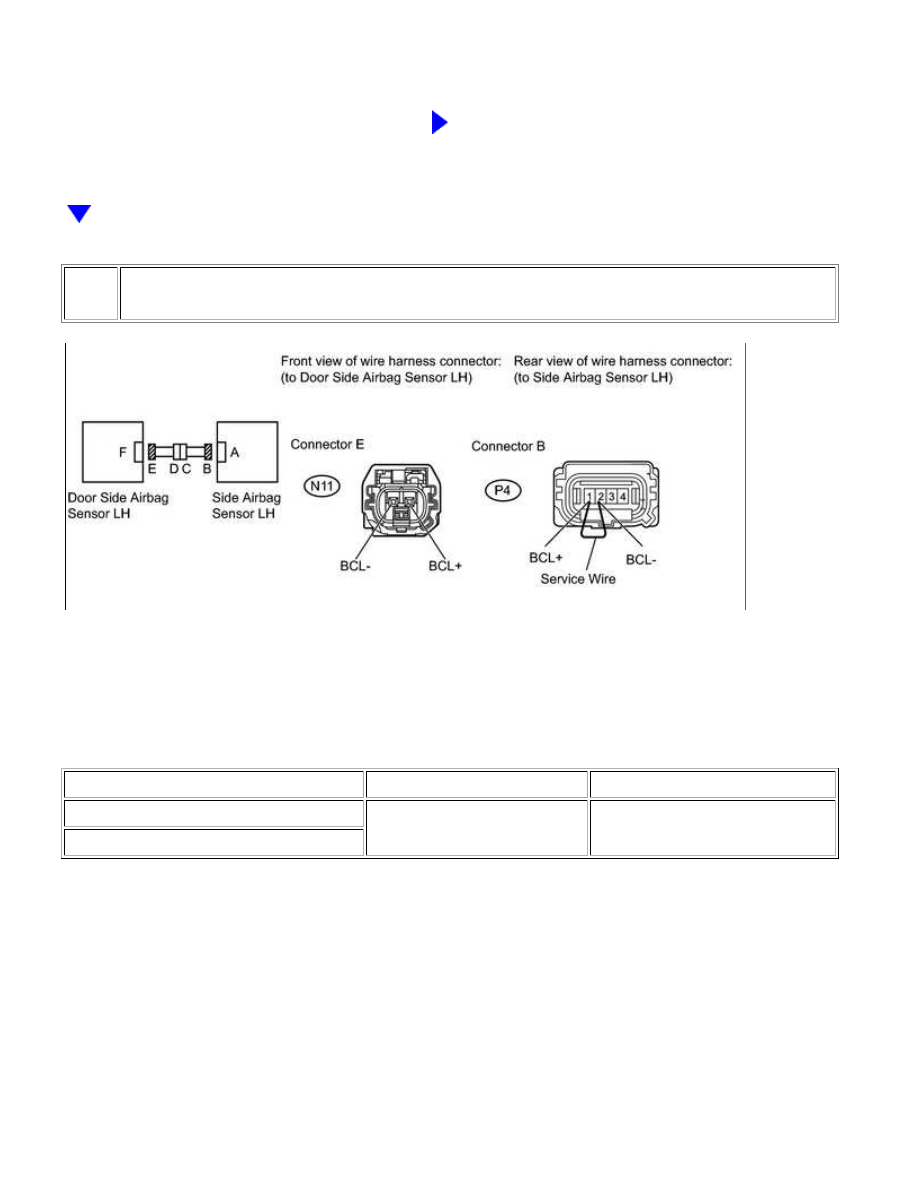

CHECK DOOR SIDE AIRBAG SENSOR LH CIRCUIT

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

N11-1 (BCL-) - Body ground

Ignition switch ON

Below 1 V

N11-2 (BCL+) - Body ground

(d) Turn the ignition switch off.

(e) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(f) Disconnect the connectors from the side airbag sensor LH and door side airbag sensor LH.

Standard resistance:

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...

C

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N11-1 (BCL-) - N11-2 (BCL+)

Always

Below 1 Ω

(i) Disconnect the service wire from the connector B.

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N11-1 (BCL-) - Body ground

Always

1 MΩ or higher

N11-2 (BCL+) - Body ground

Result

RESULT

PROCEED TO

OK (for CrewMax)

A

NG

B

OK (for Double Cab)

C

A

GO TO STEP 16

B

GO TO STEP 15

13.

CHECK DOOR SIDE AIRBAG SENSOR LH

(a) Interchange the door side airbag sensor RH with LH and

connect the connectors to them.

(b) Connect the negative (-) terminal to the battery, and wait

for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...

C

(g) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1695 is output (for Double Cab)

A

DTC B1690 and B1695 are not output

B

DTC B1690 is output

C

(h) Turn the ignition switch off.

(i) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(j) Return the door side airbag sensor RH and LH to their

original positions and connect the connectors to them.

A

REPLACE DOOR SIDE AIRBAG SENSOR LH

B

USE SIMULATION METHOD TO CHECK

14.

CHECK SIDE AIRBAG SENSOR LH

(a) Interchange the side airbag sensor RH with LH and connect

the connectors to them.

(b) Connect the negative (-) terminal to the battery, and wait

for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED TO
