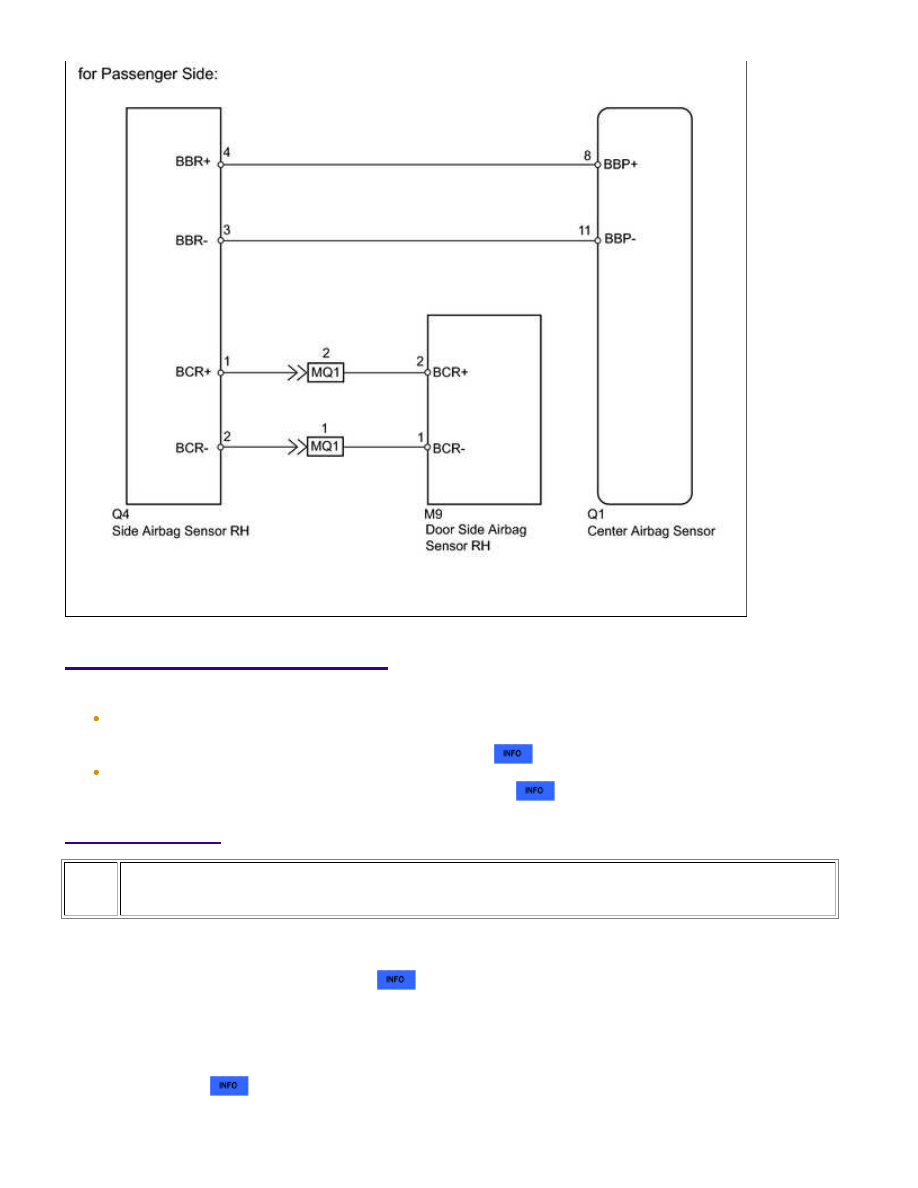

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

1.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear the DTCs stored in the memory



.

(c) Turn the ignition switch off.

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

(e) Check for DTCs



.

Result

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...

C

OK

RESULT

PROCEED TO

DTC B1690 and B1695 are not output

A

DTC B1690 is output

B

DTC B1695 is output

C

HINT:

Codes other than past DTC B1690 and B1695 may be output at this time, but they are not related to this

check.

A

USE SIMULATION METHOD TO CHECK

B

GO TO STEP 10

2.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the center airbag sensor, the side airbag

sensor RH and door side airbag sensor RH.

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS PROPERLY

3.

CHECK CONNECTORS

(a) Disconnect the connectors from the center airbag sensor and side airbag sensor RH.

(b) Check that the connectors (on the center airbag sensor side, the side airbag sensor RH side and

door side airbag sensor RH side) are not damaged.

OK:

The connectors are not deformed or damaged.

NG

REPLACE NO. 2 FLOOR WIRE

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...

OK

4.

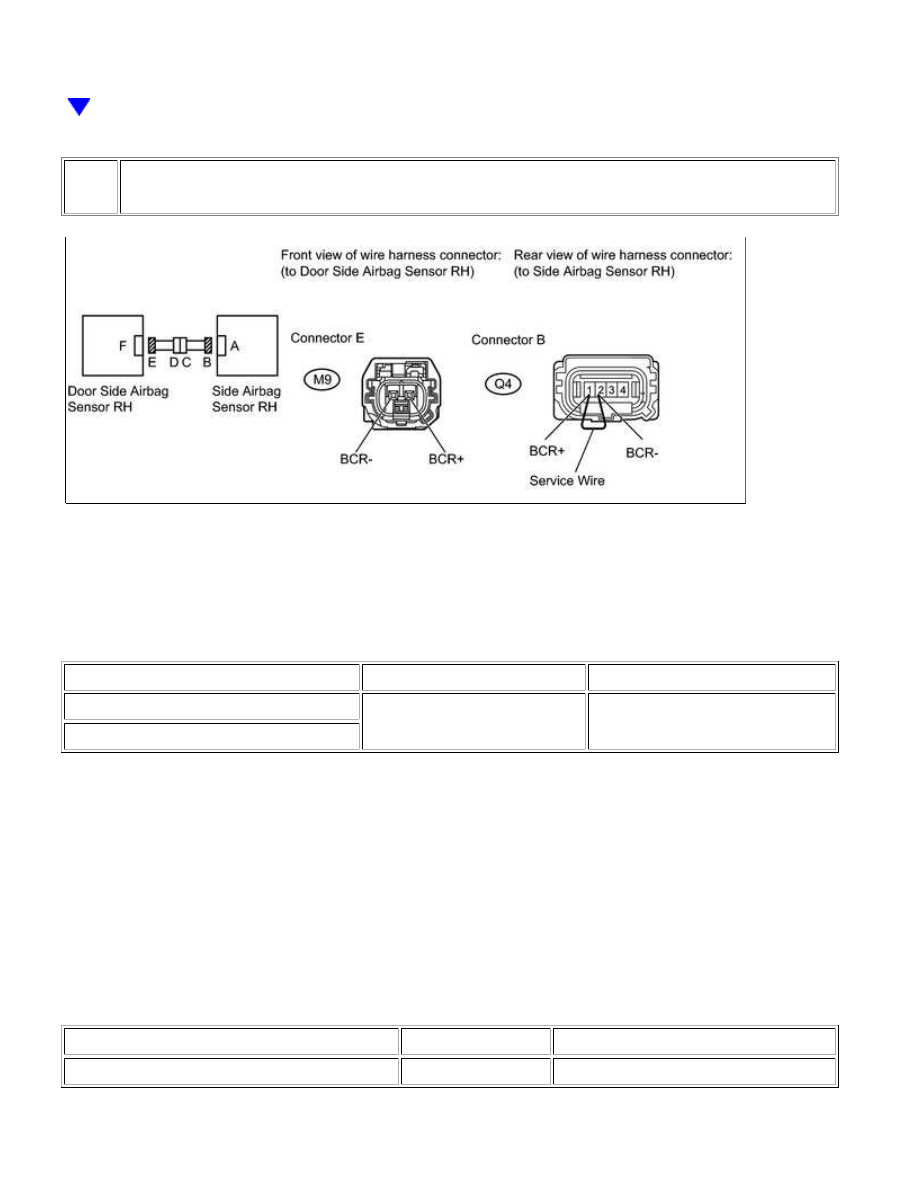

CHECK DOOR SIDE AIRBAG SENSOR RH CIRCUIT

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

M9-1 (BCR-) - Body ground

Ignition switch ON

Below 1 V

M9-2 (BCR+) - Body ground

(d) Turn the ignition switch off.

(e) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(f) Disconnect the connectors from the side airbag sensor RH and door side airbag sensor RH.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

M9-1 (BCR-) - M9-2 (BCR+)

Always

Below 1 Ω

(i) Disconnect the service wire from the connector B.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...

C

(j) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

M9-1 (BCR-) - M9-2 (BCR+)

Always

1 MΩ or higher

M9-1 (BCR-) - Body ground

M9-2 (BCR+) - Body ground

Result

RESULT

PROCEED TO

OK (for CrewMax)

A

NG

B

OK (for Double Cab)

C

A

GO TO STEP 8

B

GO TO STEP 7

5.

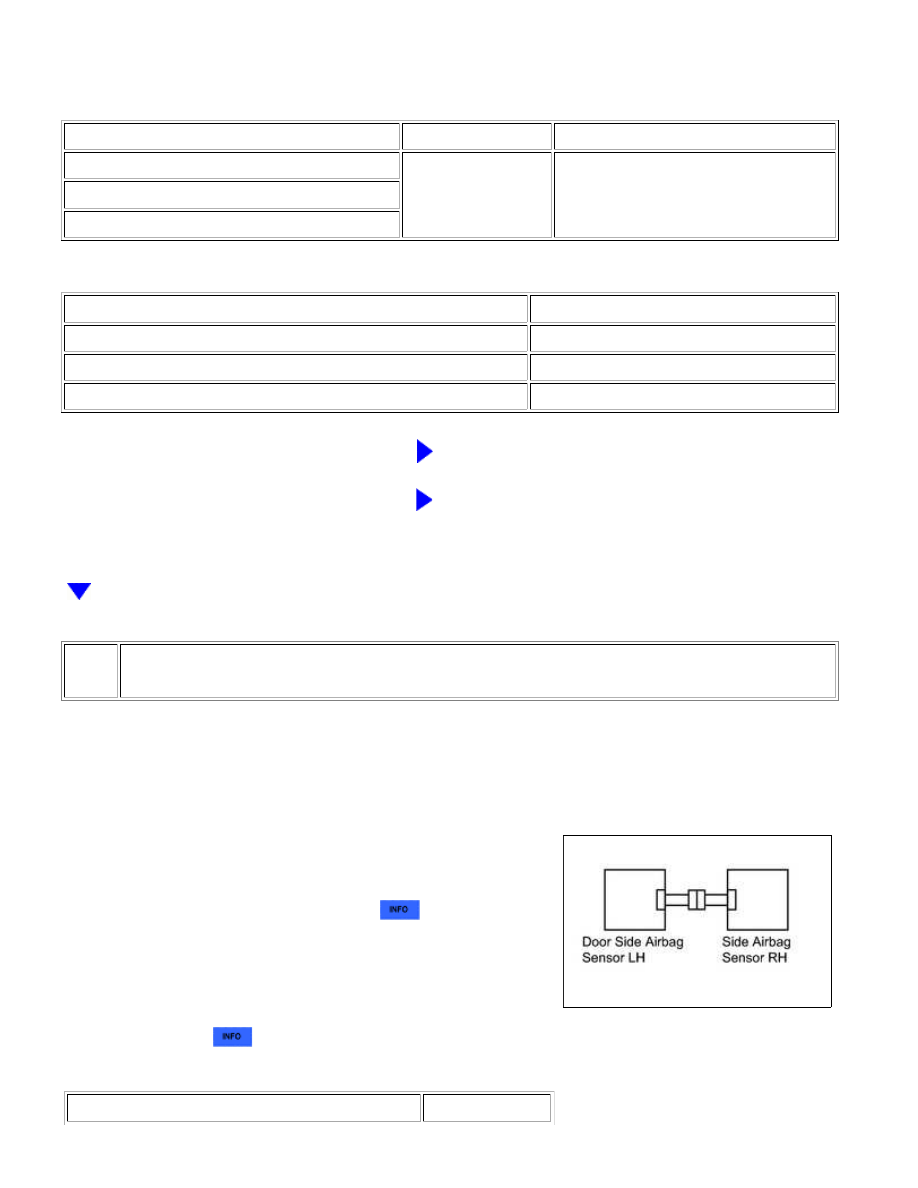

CHECK DOOR SIDE AIRBAG SENSOR RH

(a) Interchange the door side airbag sensor LH with RH and

connect the connectors to them.

(b) Connect the negative (-) terminal to the battery, and wait

for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs stored in the memory



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

Result

RESULT

PROCEED TO
