(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(c) Connect the connector to the air conditioning control.

(d) Disconnect the connectors from the center airbag sensor.

(e) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(f) Turn the ignition switch to ON.

(g) Check the indicator according to the value(s) in the table

below.

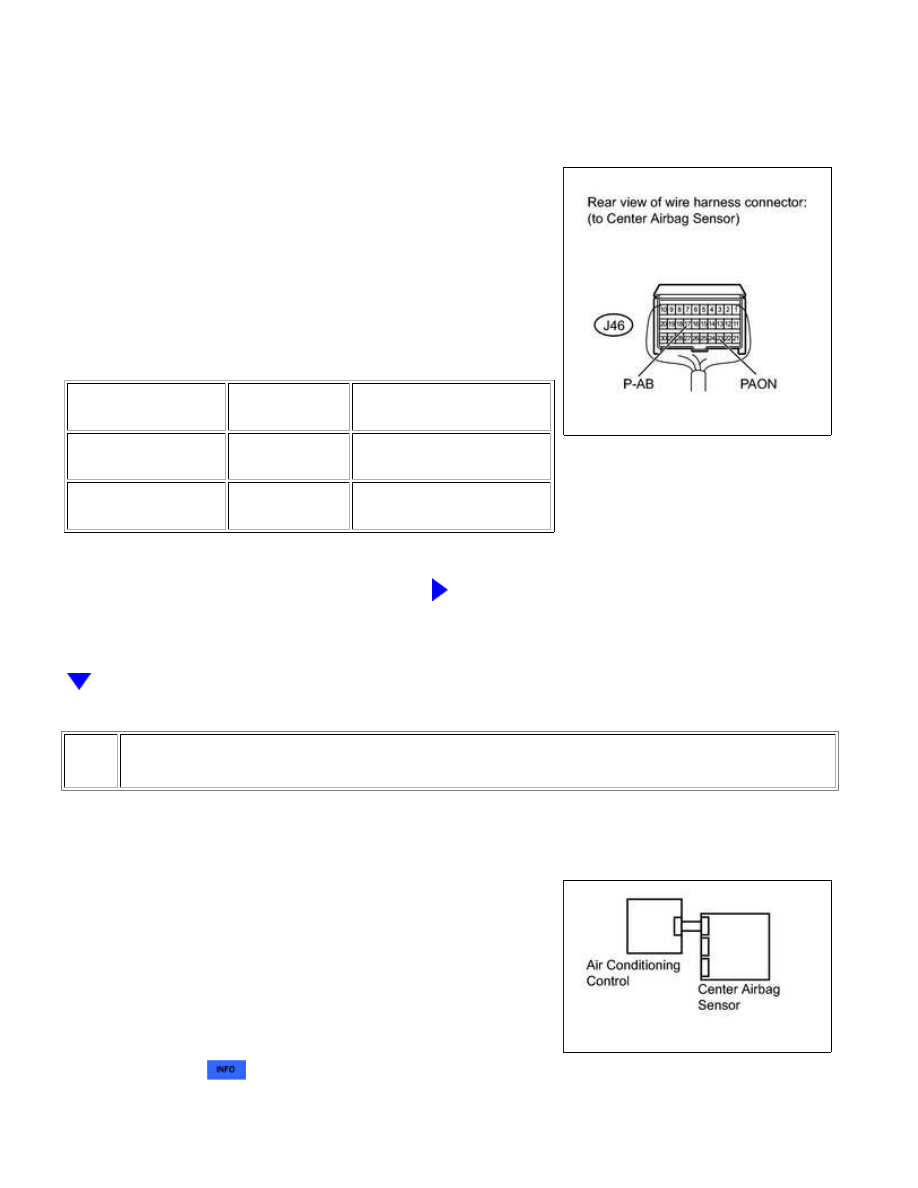

TESTER CONNECTION

SWITCH

CONDITION

PASSENGER AIRBAG

ON/OFF INDICATOR

J46-23 (PAON) - Body

ground

Ignition switch

ON

"ON" comes on

J46-17 (P-AB) - Body

ground

Ignition switch

ON

"OFF" comes on

NG

REPLACE AIR CONDITIONING CONTROL ASSEMBLY

12.

CHECK CENTER AIRBAG SENSOR

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(c) Connect the connectors to the center airbag sensor.

(d) Connect the negative (-) terminal cable to the battery and

wait for at least 2 seconds.

(e) Turn the ignition switch to ON, and wait for at least 60

seconds.

(f) Clear the DTCs



.

(g) Turn the ignition switch off.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1660/4...

(h) Turn the ignition switch to ON, and wait for at least 60

seconds.

(i) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B1660 is output (for Column Shift Type)

A

DTC B1660 is output (for Floor Shift Type)

B

DTC B1660 is not output

C

HINT:

Codes other than DTC B1660 may be output at this time, but

they are not related to this check.

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

USE SIMULATION METHOD TO CHECK

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1660/4...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002NNB08CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/15,B1695/16; Driver Side Door Side Airbag

Sensor Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1690/15 Driver Side Door Side Airbag Sensor Malfunction

DTC

B1695/16 Passenger Side Door Side Airbag Sensor Malfunction

DESCRIPTION

If the center airbag sensor receives signals from the lateral deceleration sensor, it determines whether the SRS

should be activated.

DTC B1690/15 or B1695/16 is recorded when a malfunction is detected in the door side airbag sensor LH or RH

circuit.

DTC CODE

DETECTION CONDITION

TROUBLE AREA

B1690/15

Center airbag sensor malfunction

Door side airbag sensor LH

Center airbag sensor assembly

B1695/16

Center airbag sensor malfunction

Door side airbag sensor RH

Center airbag sensor assembly

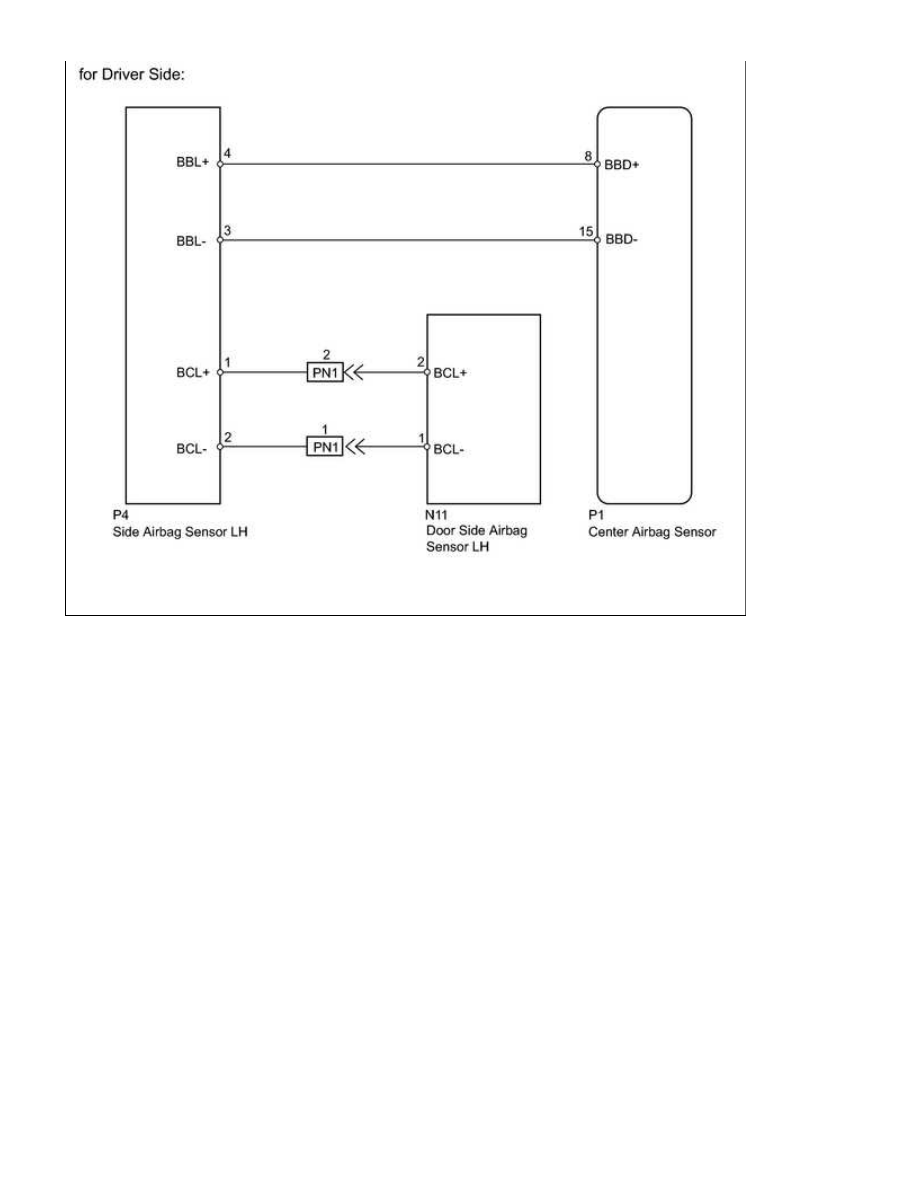

WIRING DIAGRAM

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1690/...
