(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Disconnect the connector from the air conditioning control.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J127-3 (PAON) - J127-2 (P-AB)

Always

Below 1 Ω

(f) Disconnect the service wire from connector B.

(g) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J127-3 (PAON) - J127-2 (P-AB)

Always

1 MΩ or higher

J127-3 (PAON) - Body ground

J127-2 (P-AB) - Body ground

(h) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(i) Turn the ignition switch to ON.

(j) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J127-3 (PAON) - Body ground

Ignition switch ON

Below 1 V

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1660/4...

OK

OK

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J127-2 (P-AB) - Body ground

NG

REPLACE INSTRUMENT PANEL WIRE

OK

REPLACE AIR CONDITIONING CONTROL ASSEMBLY

7.

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the center airbag sensor and the air

conditioning control.

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS PROPERLY

8.

CHECK CONNECTORS

(a) Disconnect the connectors from the center airbag sensor and the air conditioning control.

(b) Check that the connectors (on the center airbag sensor side and air conditioning control side) are

not damaged.

OK:

The connectors are not deformed or damaged.

NG

REPLACE INSTRUMENT PANEL WIRE

9.

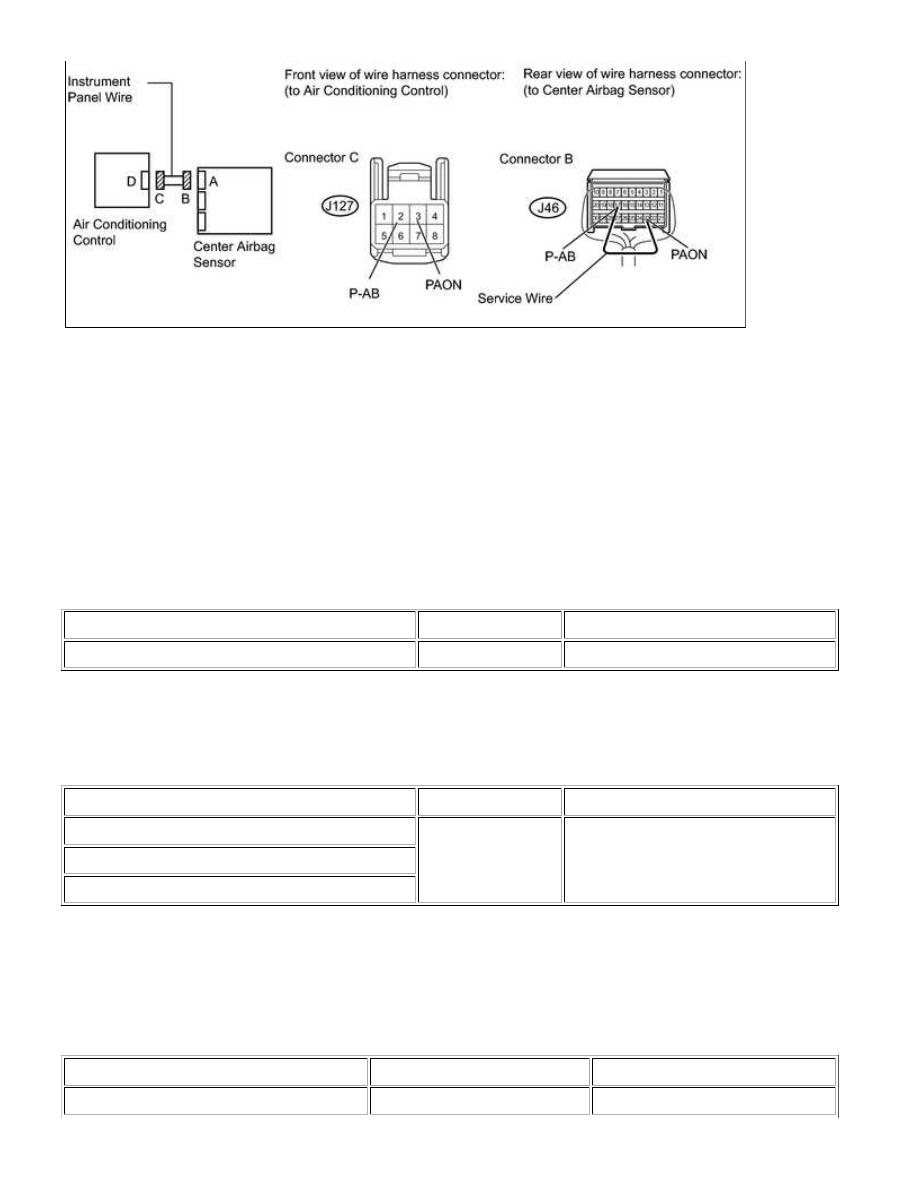

CHECK INSTRUMENT PANEL WIRE (CENTER AIRBAG SENSOR - AIR CONDITIONING
CONTROL ASSEMBLY)

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1660/4...

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Disconnect the connector from the air conditioning control.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J127-3 (PAON) - J127-2 (P-AB)

Always

Below 1 Ω

(f) Disconnect the service wire from connector B.

(g) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J127-3 (PAON) - J127-2 (P-AB)

Always

1 MΩ or higher

J127-3 (PAON) - Body ground

J127-2 (P-AB) - Body ground

(h) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(i) Turn the ignition switch to ON.

(j) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J127-3 (PAON) - Body ground

Ignition switch ON

Below 1 V

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1660/4...

OK

OK

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J127-2 (P-AB) - Body ground

NG

REPLACE INSTRUMENT PANEL WIRE

10.

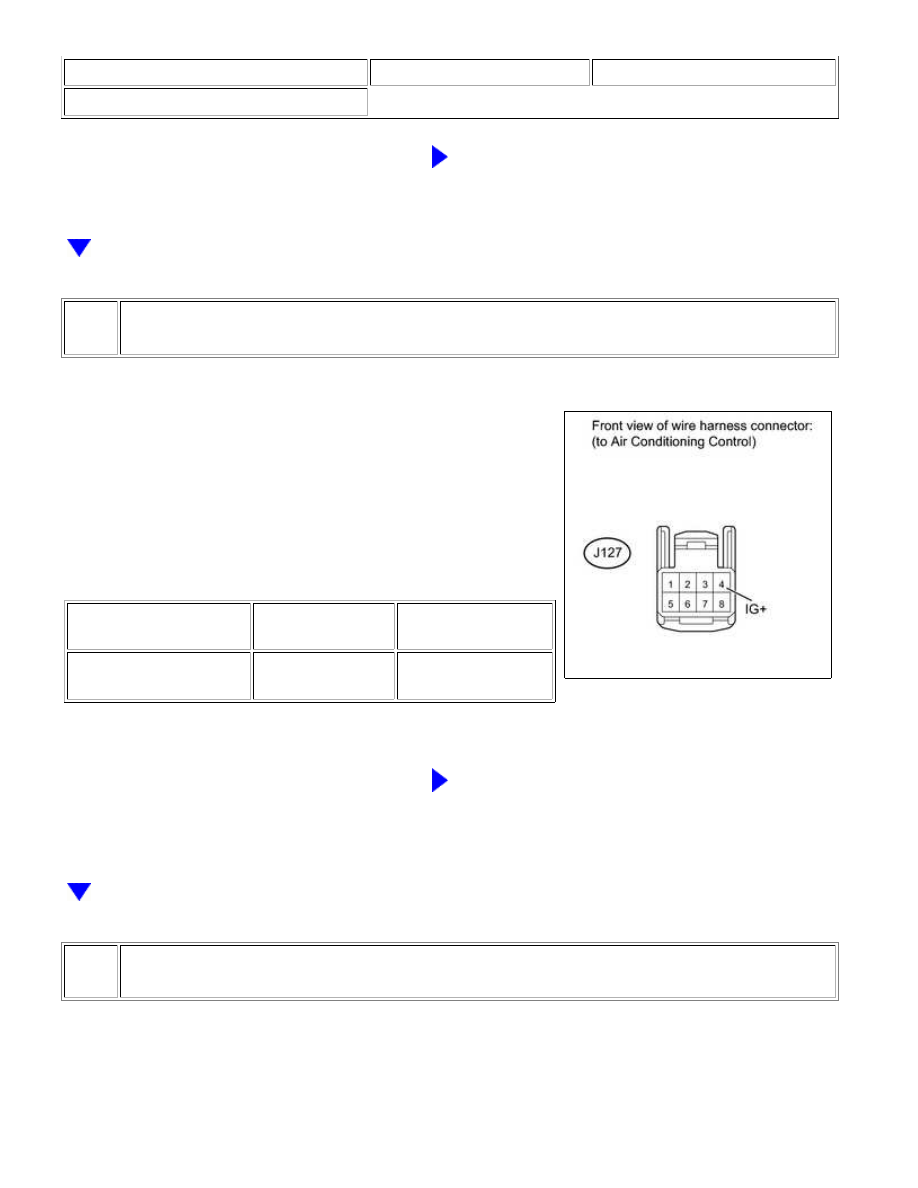

CHECK PASSENGER AIRBAG ON/OFF INDICATOR (SOURCE VOLTAGE)

(a) Connect the connectors to the center airbag sensor.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J127-4 (IG+) - Body

ground

Ignition switch ON

11 to 14 V

NG

REPLACE HARNESS AND CONNECTOR (PASSENGER

AIRBAG ON/OFF INDICATOR - BATTERY) OR

BATTERY

11.

CHECK PASSENGER AIRBAG ON/OFF INDICATOR

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1660/4...
