PROCEDURE

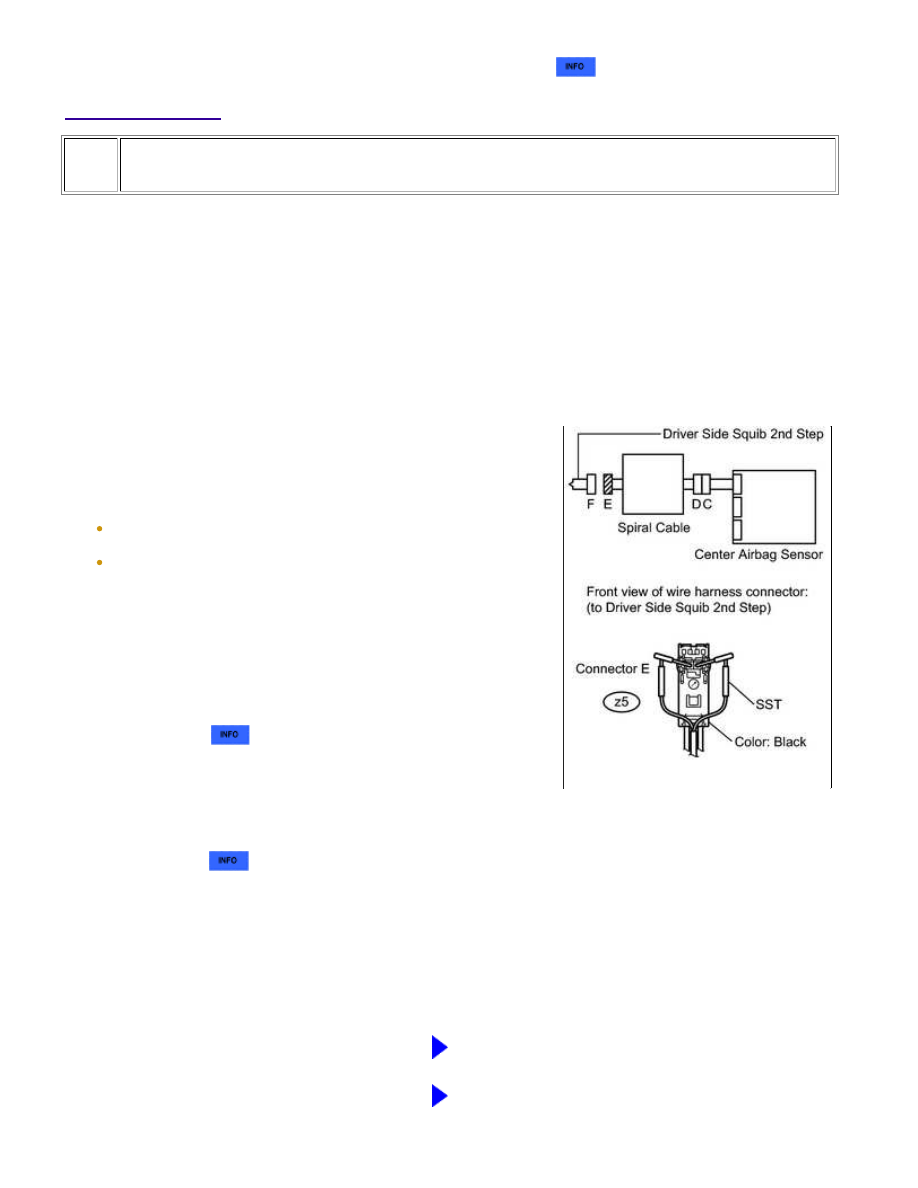

1.

CHECK STEERING PAD (DRIVER SIDE SQUIB 2ND STEP)

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(c) Disconnect the z5 connector from the steering pad.

CAUTION:

Never connect the tester to the steering pad (driver side squib

2nd step) for measurement, as this may lead to a serious injury
due to airbag deployment.

NOTICE:

(e) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Clear the DTCs



.

(h) Turn the ignition switch off.

(i) Turn the ignition switch to ON, and wait for at least 60

seconds.

(j) Check for DTCs



.

OK:

DTC B1810, B1811, B1812 or B1813 is not output.

HINT:

Codes other than DTC B1810, B1811, B1812 and B1813 may be

output at this time, but they are not related to this check.

NG

GO TO STEP 2

OK

REPLACE STEERING PAD

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1810/...

OK

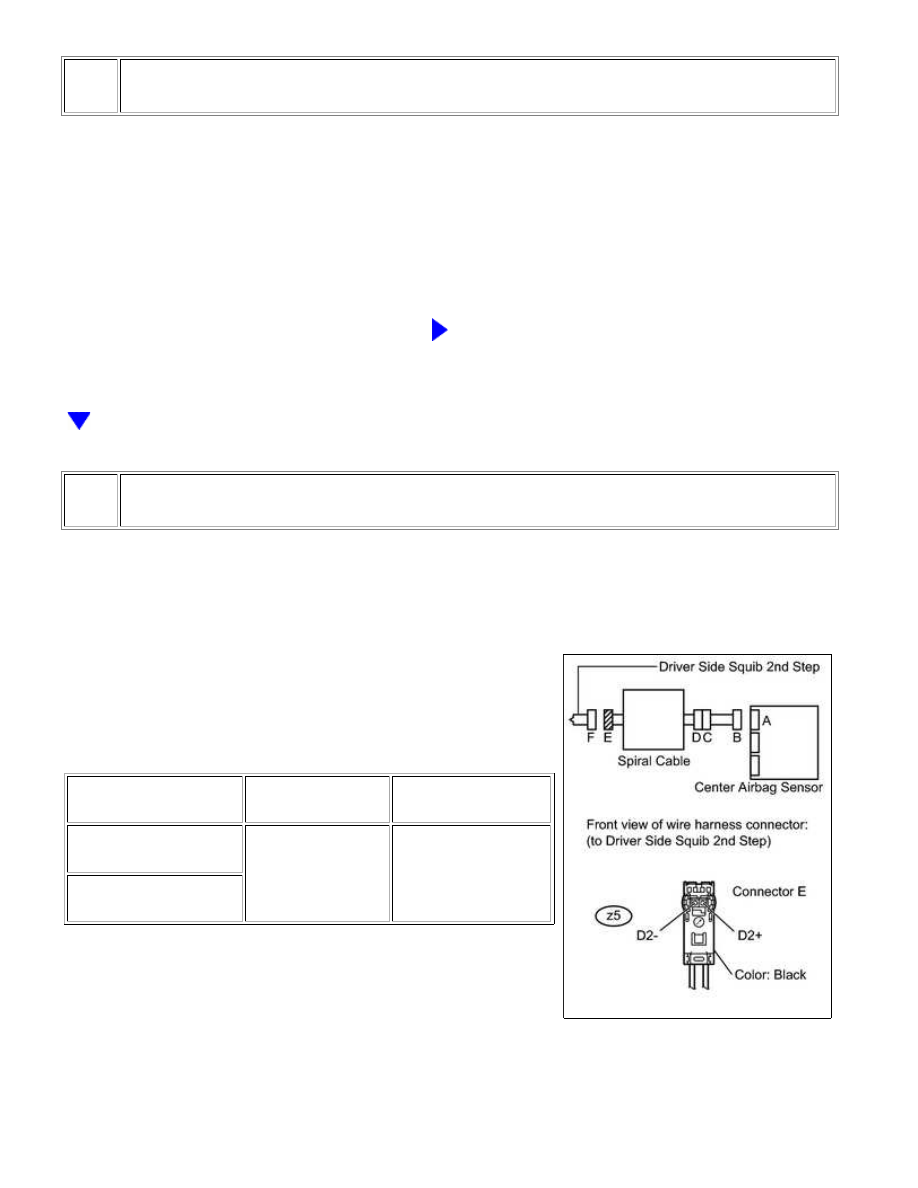

2.

CHECK CONNECTOR

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Disconnect SST from connector E.

(d) Check that the spiral cable connectors (on the steering pad side) are not damaged.

OK:

REPLACE SPIRAL CABLE SUB-ASSEMBLY

3.

CHECK DRIVER SIDE SQUIB 2ND STEP CIRCUIT

(a) Disconnect the connectors from the center airbag sensor.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON.

(d) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

z5-1 (D2-) - Body

ground

Ignition switch ON

Below 1 V

z5-2 (D2+) - Body

ground

(e) Turn the ignition switch off.

(f) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

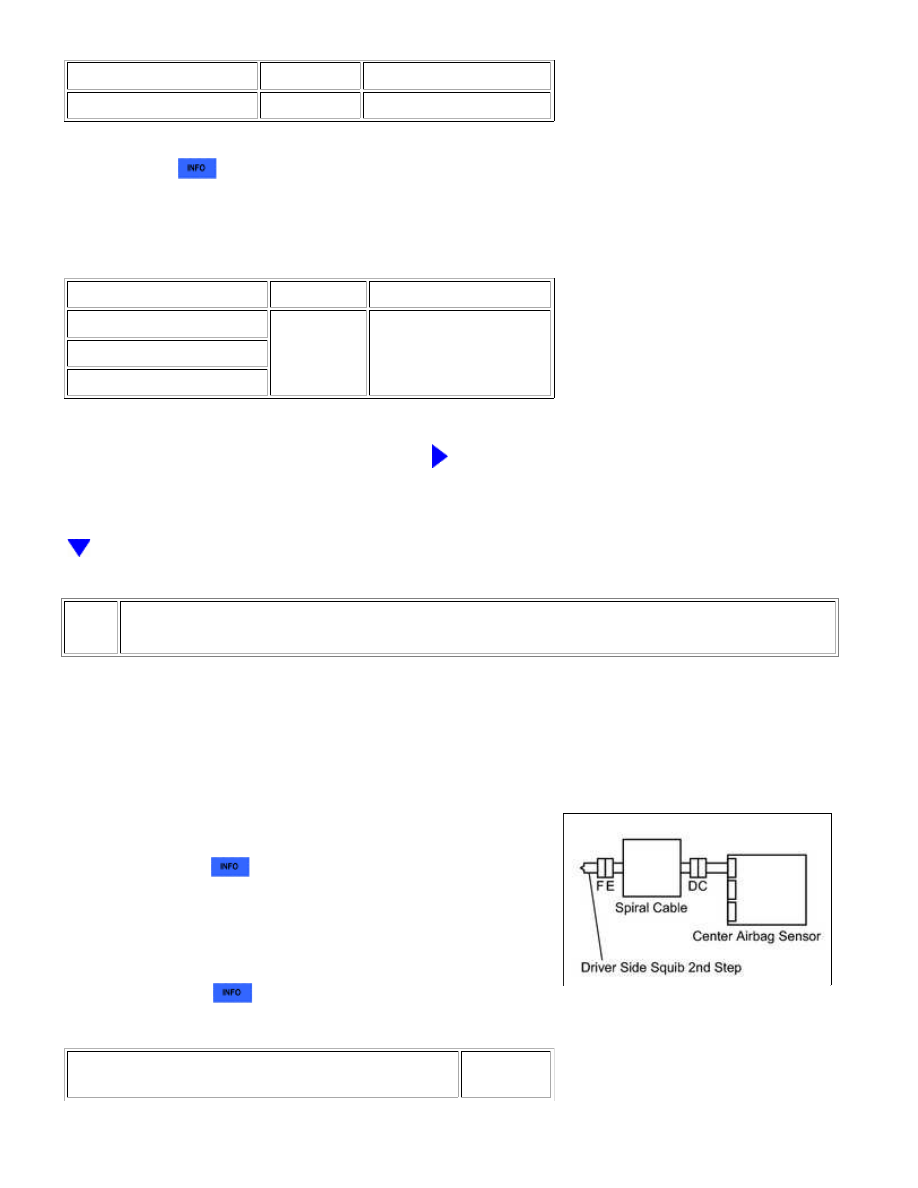

(g) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1810/...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

z5-1 (D2-) - z5-2 (D2+)

Always

Below 1 Ω

(h) Release the activation prevention mechanism built into

connector B



.

(i) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

z5-1 (D2-) - z5-2 (D2+)

Always

1 MΩ or higher

z5-1 (D2-) - Body ground

z5-2 (D2+) - Body ground

NG

GO TO STEP 5

4.

CHECK CENTER AIRBAG SENSOR

(a) Connect the connectors to the steering pad and the center

airbag sensor.

(b) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(c) Turn the ignition switch to ON, and wait for at least 60

seconds.

(d) Clear the DTCs



.

(e) Turn the ignition switch off.

(f) Turn the ignition switch to ON, and wait for at least 60

seconds.

(g) Check for DTCs



.

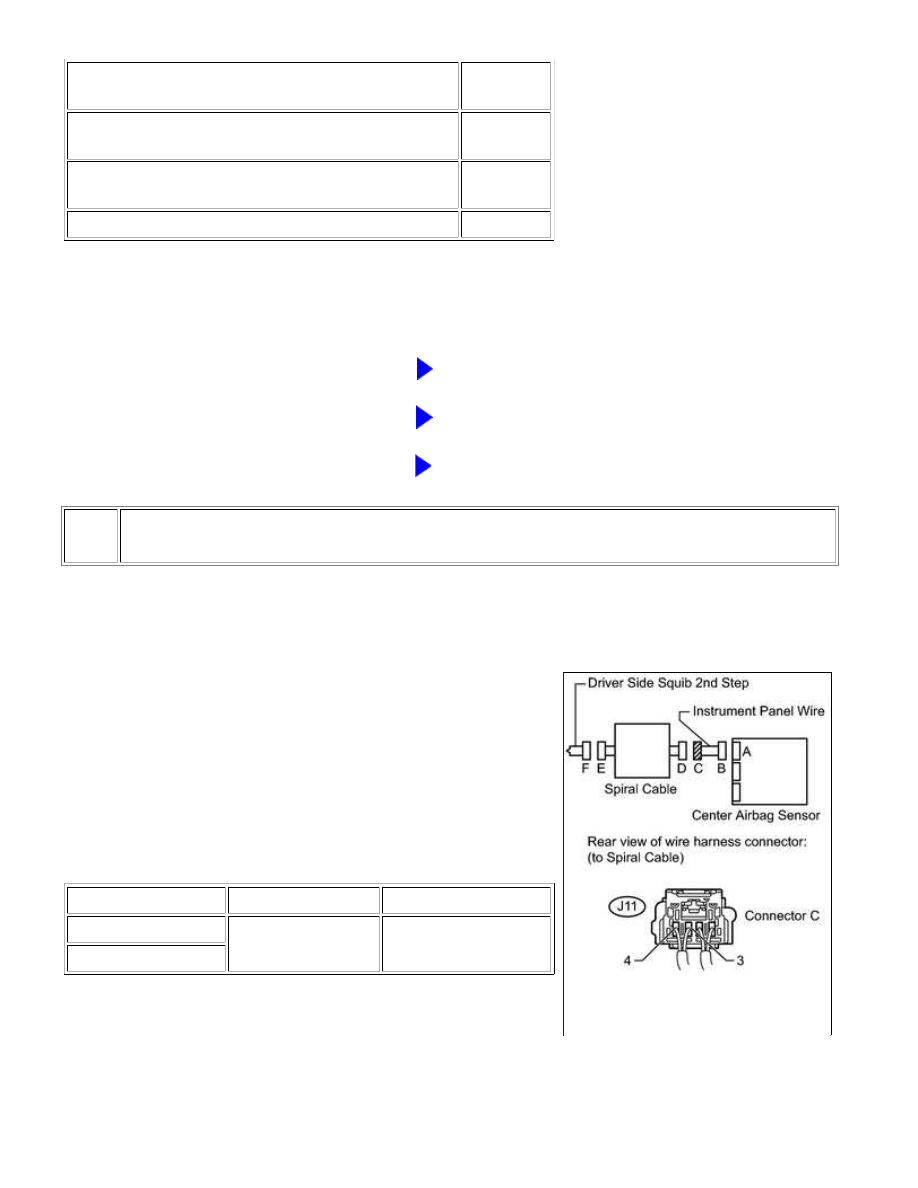

Result

RESULT

PROCEED

TO

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1810/...

RESULT

PROCEED

TO

DTC B1810, B1811, B1812 or B1813 is output (for

Column Shift Type)

A

DTC B1810, B1811, B1812 or B1813 is output (for Floor

Shift Type)

B

DTC B1810, B1811, B1812 or B1813 is not output

C

HINT:

Codes other than DTC B1810, B1811, B1812 and B1813 may be

output at this time, but they are not related to this check.

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

USE SIMULATION METHOD TO CHECK

5.

CHECK INSTRUMENT PANEL WIRE (CENTER AIRBAG SENSOR - SPIRAL CABLE)

(a) Restore the released activation prevention mechanism of

connector B to the original condition.

(b) Disconnect the instrument panel wire connector from the

spiral cable.

(c) Connect the negative (-) terminal cable to the battery, and

wait for at least 2 seconds.

(d) Turn the ignition switch to ON.

(e) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

J11-3 - Body ground

Ignition switch ON

Below 1 V

J11-4 - Body ground

(f) Turn the ignition switch off.

(g) Disconnect the negative (-) terminal cable from the battery,

and wait for at least 90 seconds.

(h) Measure the resistance according to the value(s) in the

table below.
