Toyota Tundra. Manual - part 869

panel.

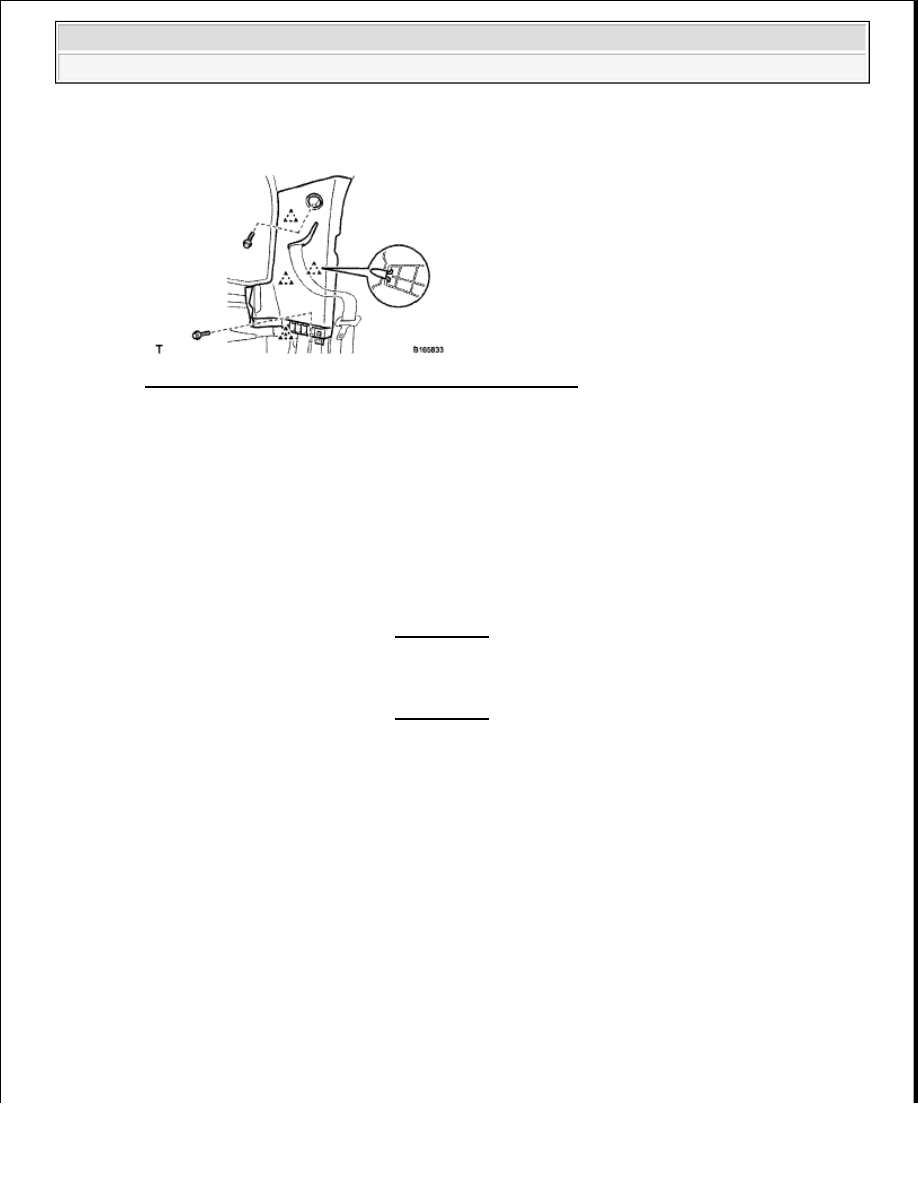

Fig. 22: Identifying Quarter Trim Panel Bolts And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

28. REMOVE ROOF CONSOLE BOX ASSEMBLY

a. for Short Type:

Remove the roof console box (see REMOVAL ).

b. for Long Type:

Remove the roof console box (see REMOVAL ).

29. REMOVE ROOM LIGHT ASSEMBLY (w/ Short Type Roof Console Box)

a. Using a screwdriver, detach the 4 claws and remove the lens.

HINT:

Tape the screwdriver tip before use.

b. Detach the 4 clips.

c. Disconnect the connector and then remove the room light.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































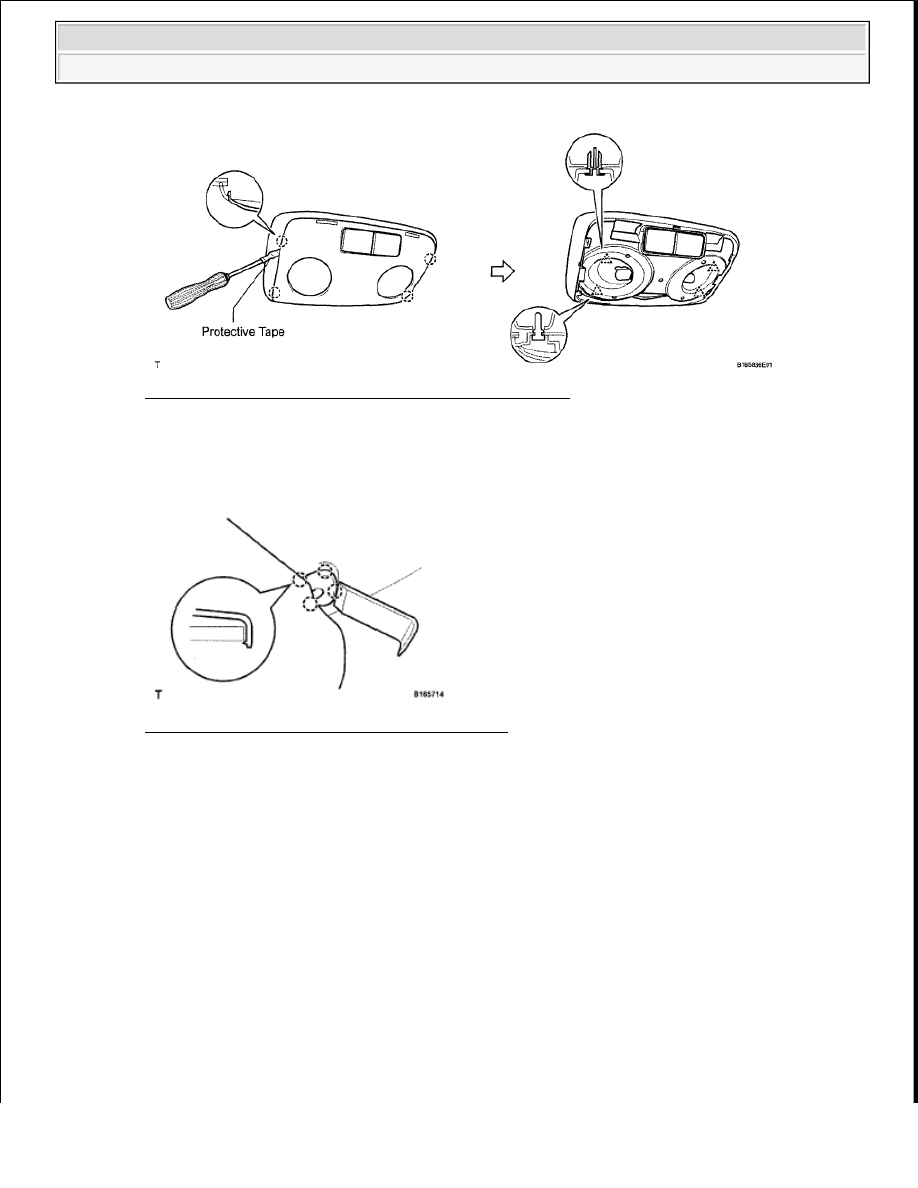

Fig. 23: Identifying Room Light Lens, Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30. REMOVE VISOR BRACKET COVER LH

a. Using a moulding remover, detach the 4 claws and remove the visor bracket cover.

Fig. 24: Identifying Visor Bracket Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31. REMOVE VISOR BRACKET COVER RH

HINT:

Use the same procedures described for the LH side.

32. REMOVE VISOR ASSEMBLY LH

a. w/o Illumination:

Remove the visor.

1. Remove the 3 screws and visor.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































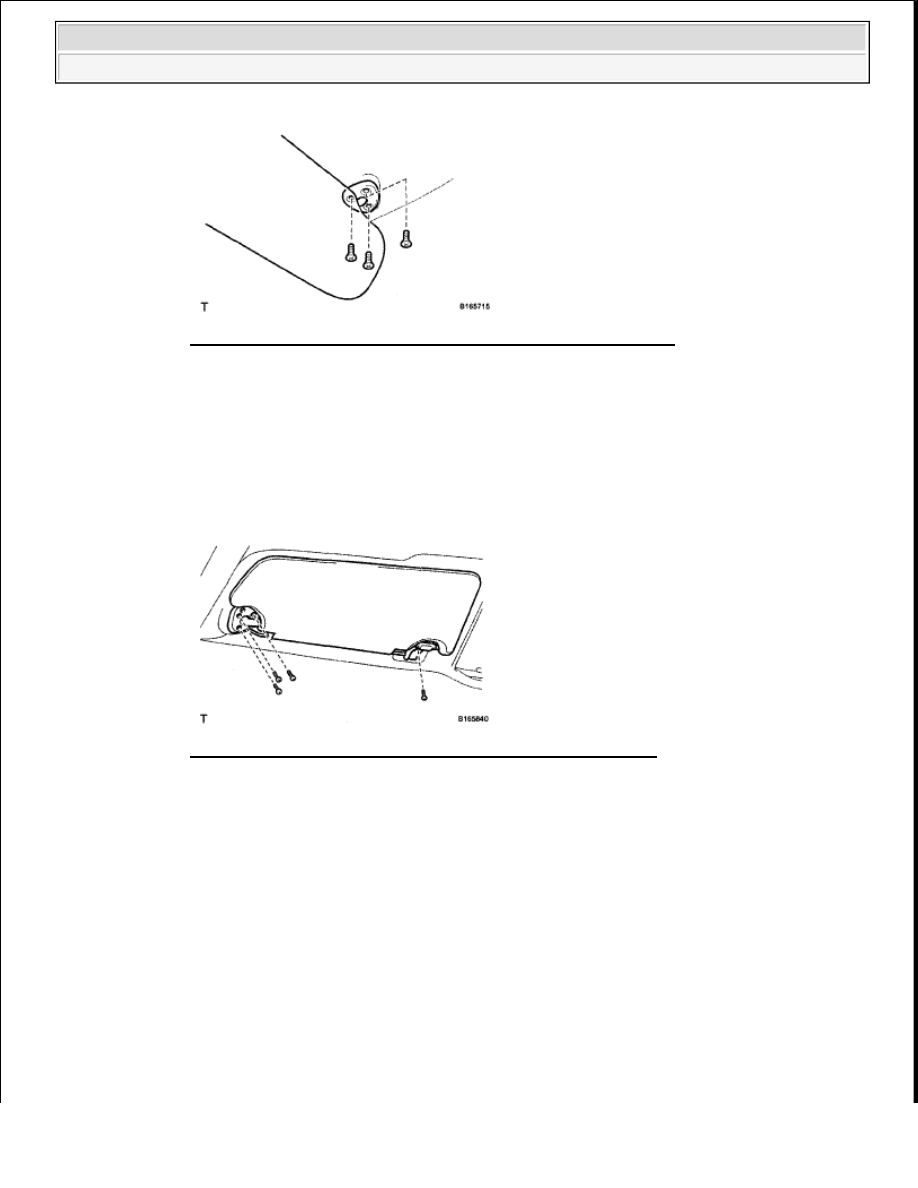

Fig. 25: Identifying Visor Assembly Screws (W/O Illumination)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/ Illumination:

Remove the visor.

1. Remove the 4 screws.

2. Disconnect the connector and then remove the visor.

Fig. 26: Identifying Visor Assembly Screws (W/Illumination)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. REMOVE VISOR ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

34. REMOVE VISOR HOLDER (w/o Illumination)

a. Remove the screw and visor holder.

HINT:

Use the same procedure to remove the visor holder on the other side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































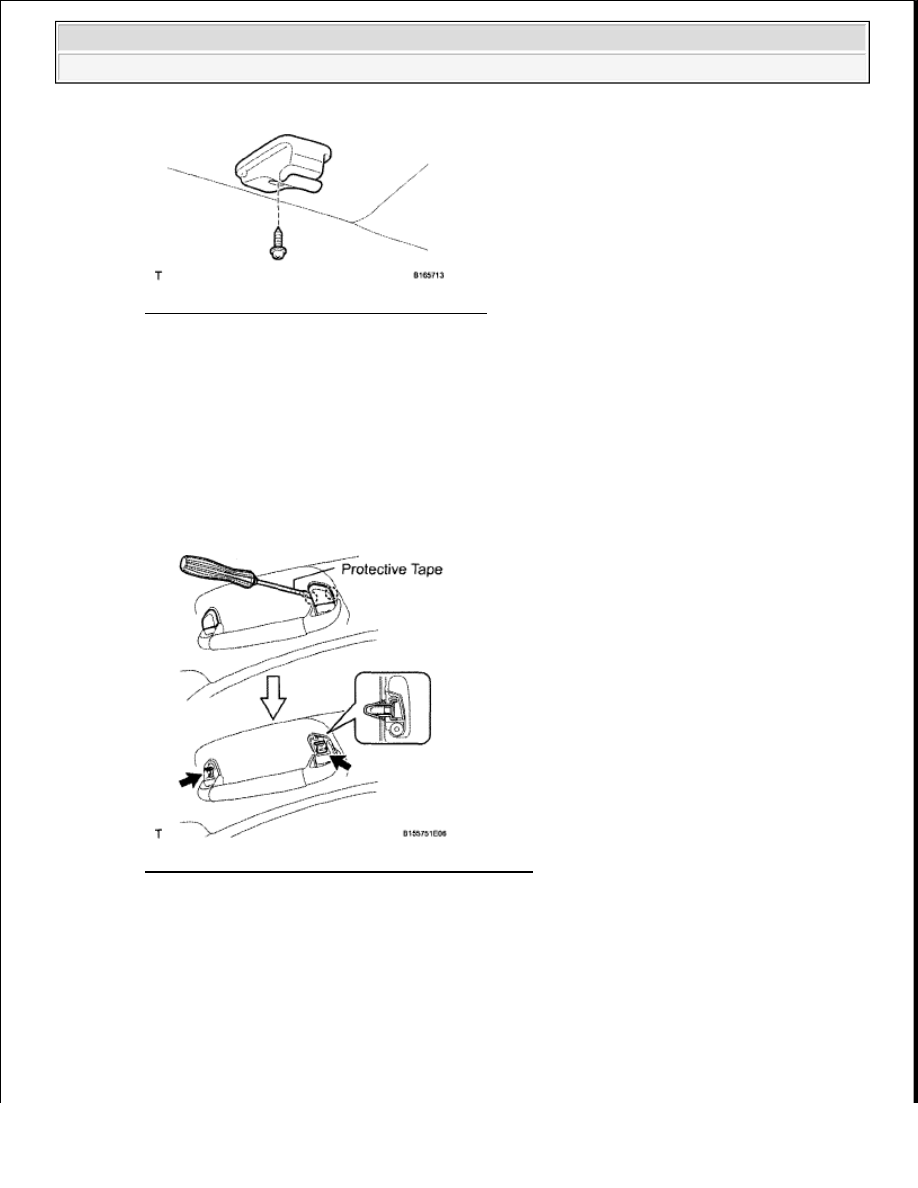

Fig. 27: Identifying Screw And Visor Holder
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

35. REMOVE ASSIST GRIP SUB-ASSEMBLY

a. Using a screwdriver, detach the 4 claws and remove the 2 assist grip covers.

HINT:

Tape the screwdriver tip before use.

b. Detach the 2 clips and remove the assist grip.

Fig. 28: Identifying Clips And Remove Assist Grip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36. REMOVE ASSIST GRIP PLUG

a. Insert a screwdriver into the service notch and break off the cap.

b. Detach the clip and remove the assist grip plug.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra
