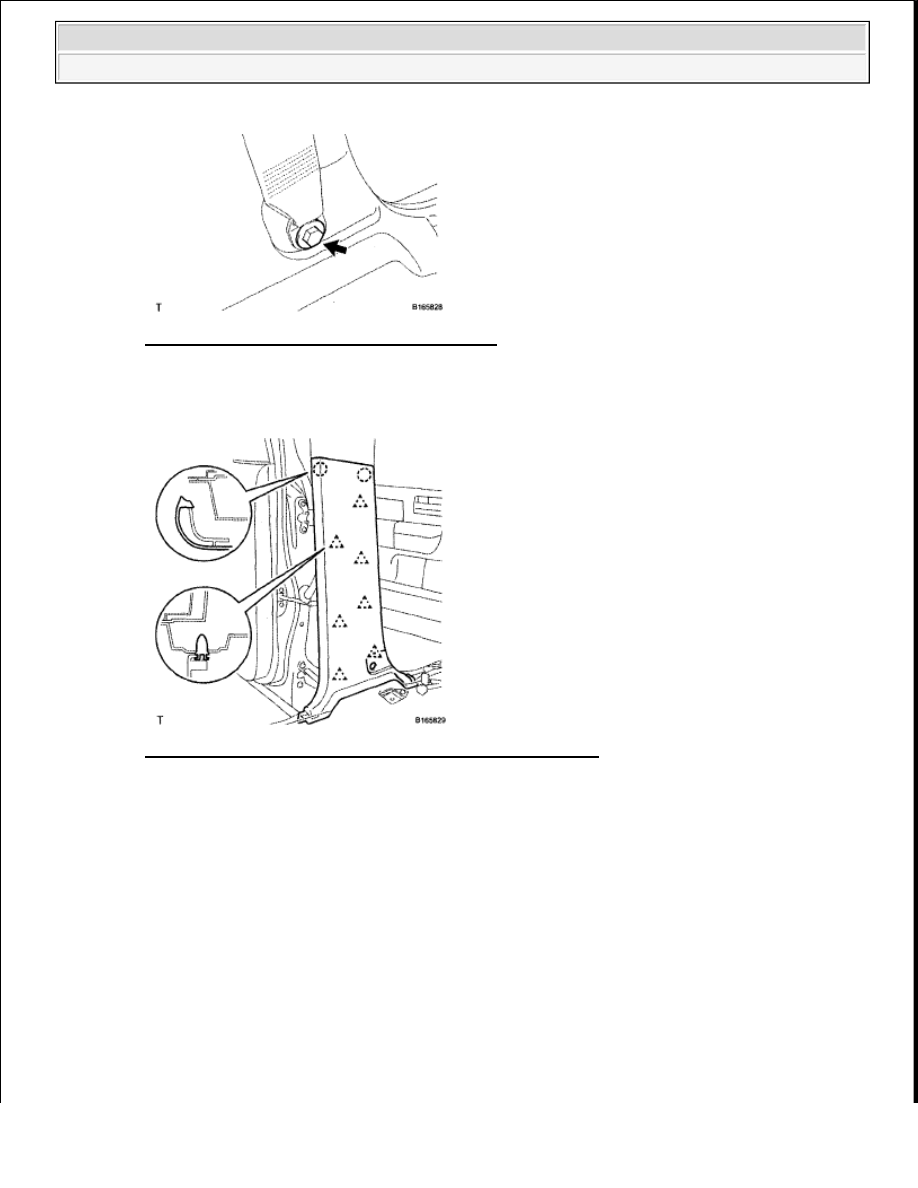

Fig. 14: Locating Outer Lap Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 7 clips and 2 claws, and remove the center pillar garnish.

Fig. 15: Identifying Center Pillar Garnish Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. REMOVE LOWER CENTER PILLAR GARNISH RH

HINT:

Use the same procedures described for the LH side.

20. REMOVE CENTER PILLAR GARNISH LH

a. Using a screwdriver, detach the 2 claws and remove the 2 assist grip plugs.

HINT:

Tape the screwdriver tip before use.

b. Remove the 2 bolts and assist grip.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































c. Remove the 2 screws.

d. Detach the claw.

e. Pass the front seat outer belt floor anchor through the center pillar garnish, and remove the center

pillar garnish.

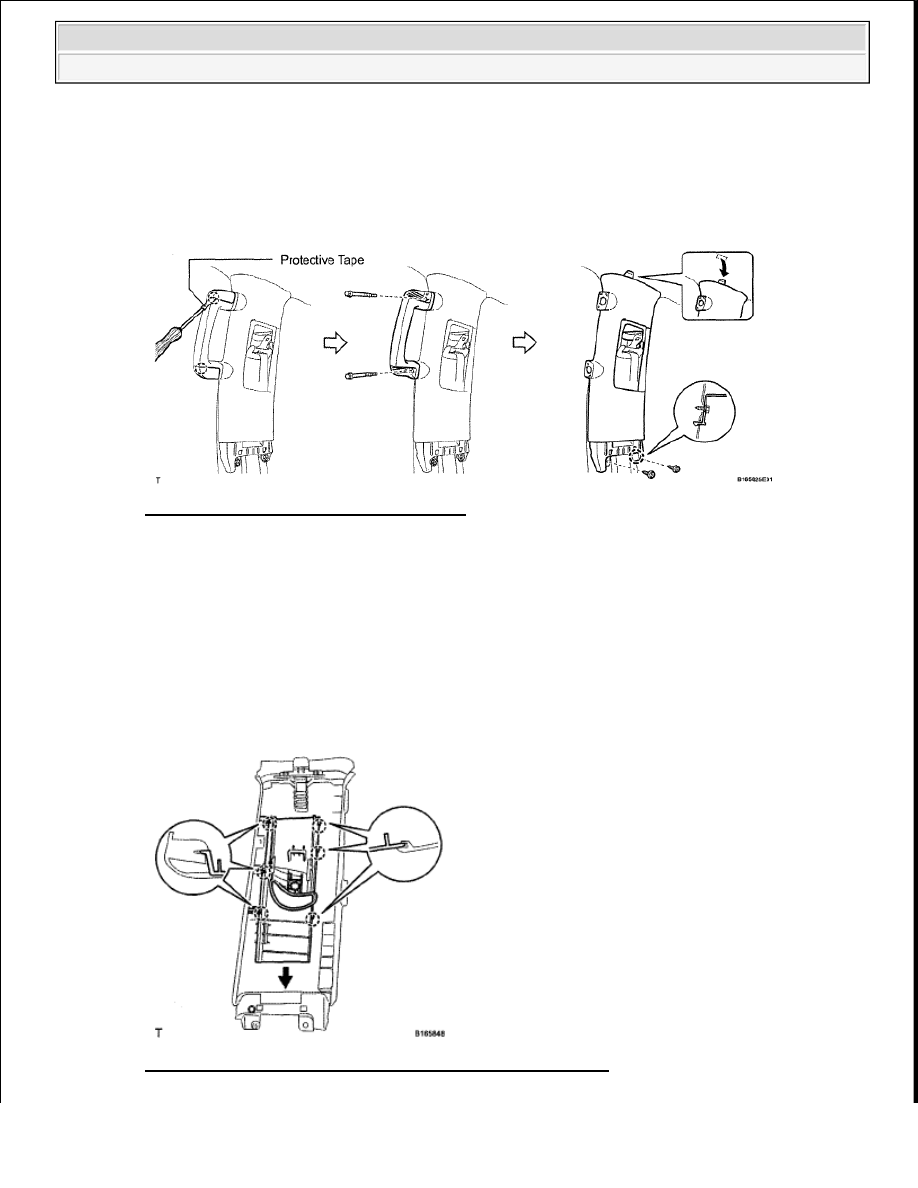

Fig. 16: Identifying Center Pillar Garnish
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE CENTER PILLAR GARNISH RH

HINT:

Use the same procedures described for the LH side.

22. REMOVE FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY LH

a. Detach the 6 claws of the plate, and slide the plate in the direction of the arrow to remove it.

Fig. 17: Identifying Front Shoulder Belt Anchor Plate Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































23. REMOVE FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

24. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

a. Detach the 2 claws and remove the cover.

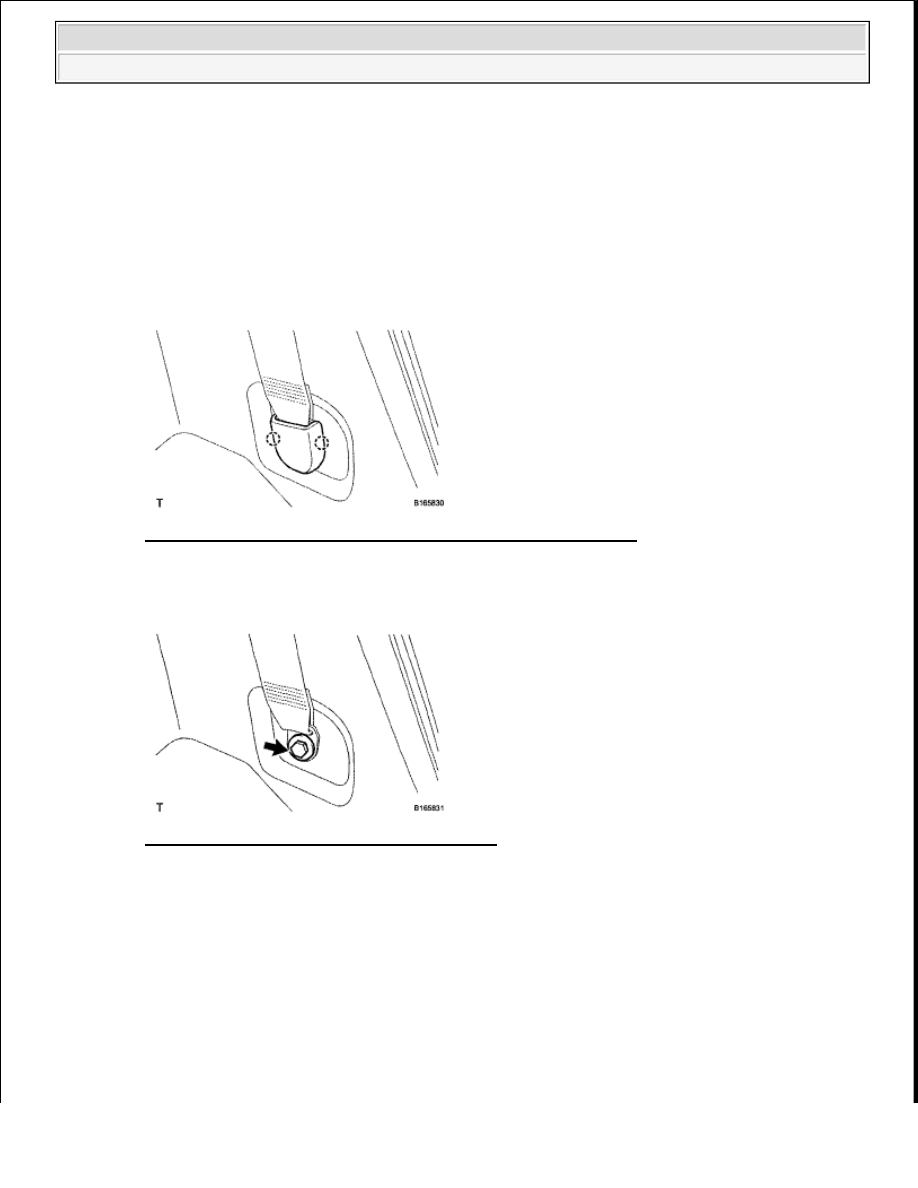

Fig. 18: Identifying Lower Quarter Trim Panel Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and outer lap belt anchor.

Fig. 19: Locating Outer Lap Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 6 clips and remove the quarter trim panel lower.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































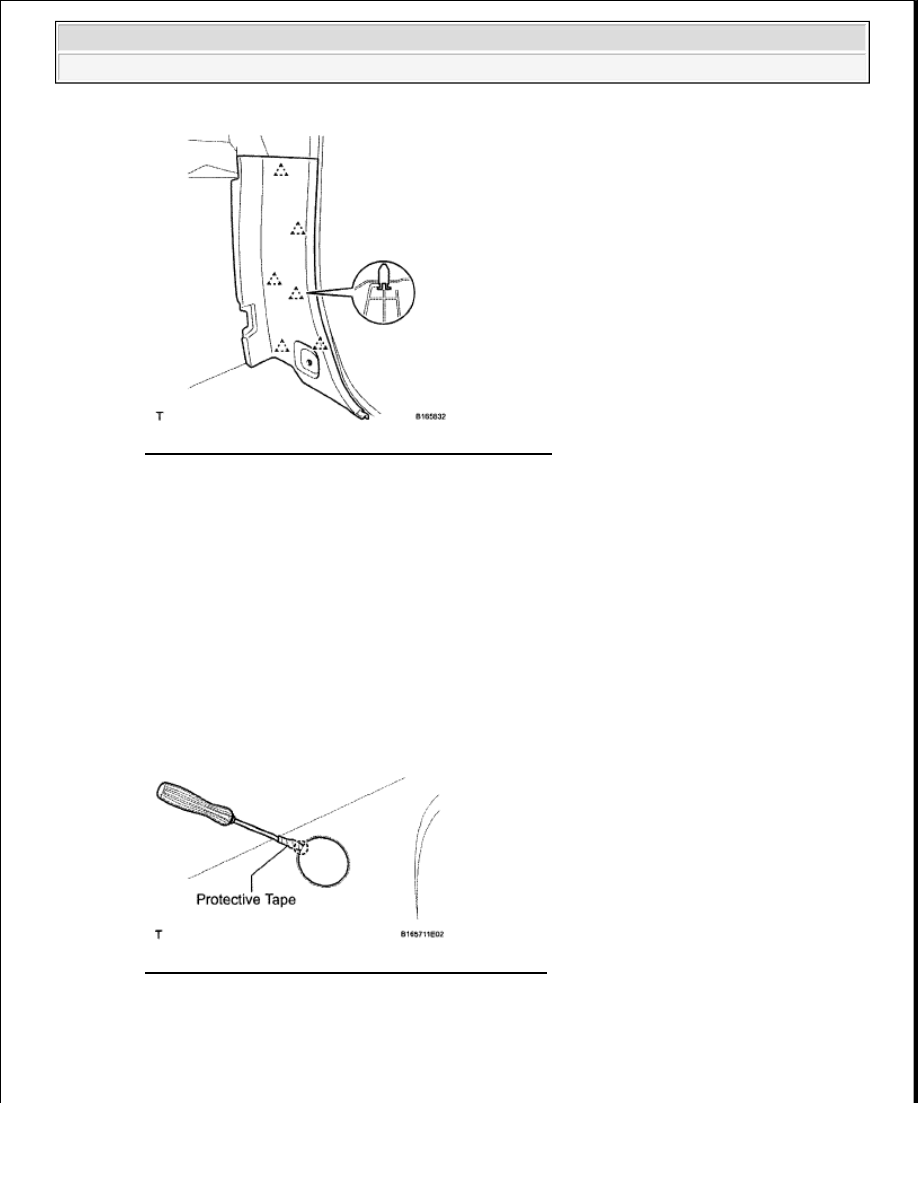

Fig. 20: Identifying Quarter Trim Panel Lower Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

26. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY LH

a. Using a screwdriver, detach the claw and remove the cover.

HINT:

Tape the screwdriver tip before use.

Fig. 21: Identifying Protective Tape On Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 bolts.

c. Detach the 4 clips.

d. Pass the rear seat outer belt floor anchor through the quarter trim panel, and remove the quarter trim
