a. Attach the claw to install the reclining adjuster inside cover.

b. Install the screw.

12. INSTALL FRONT SEATBACK HEATER ASSEMBLY LH (w/ Seat Heater System)

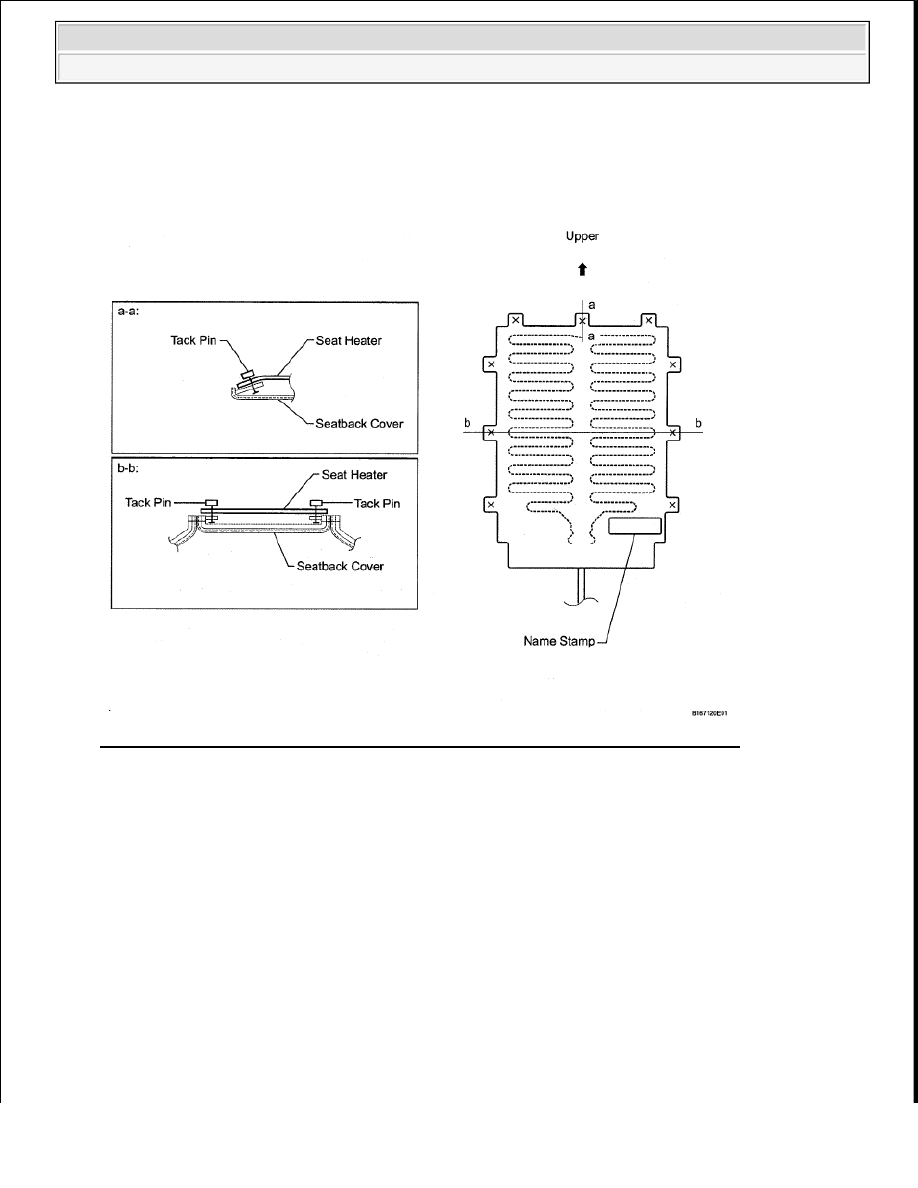

Fig. 146: Identifying Seatback Heater, Name Stamp, Seatback Cover And Tack Pin
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Set the seatback heater with the name stamp side facing the seatback cover.

b. Install the seatback heater with the tack pins.

13. INSTALL SEPARATE TYPE FRONT SEATBACK COVER LH

a. Using hog ring pliers, install the seatback cover to the seatback pad with new hog rings.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































b. Connect the seatback cover bracket to the seatback pad.

Fig. 148: Identifying Seatback Cover Bracket To Seatback Pad
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the seatback cover wires.

d. Using hog ring pliers, install new hog rings to the seatback pad.

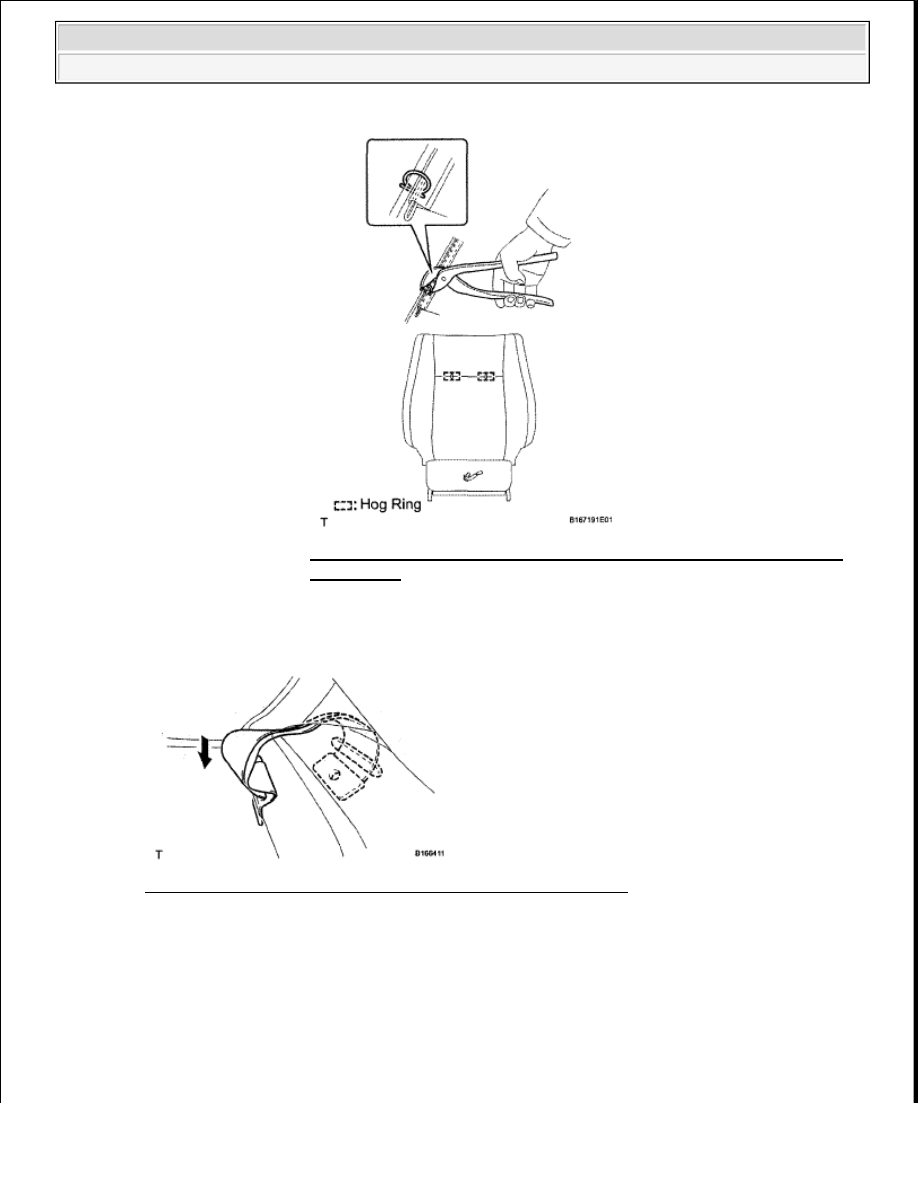

Fig. 147: Installing Seatback Cover To Seatback Pad With New
Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

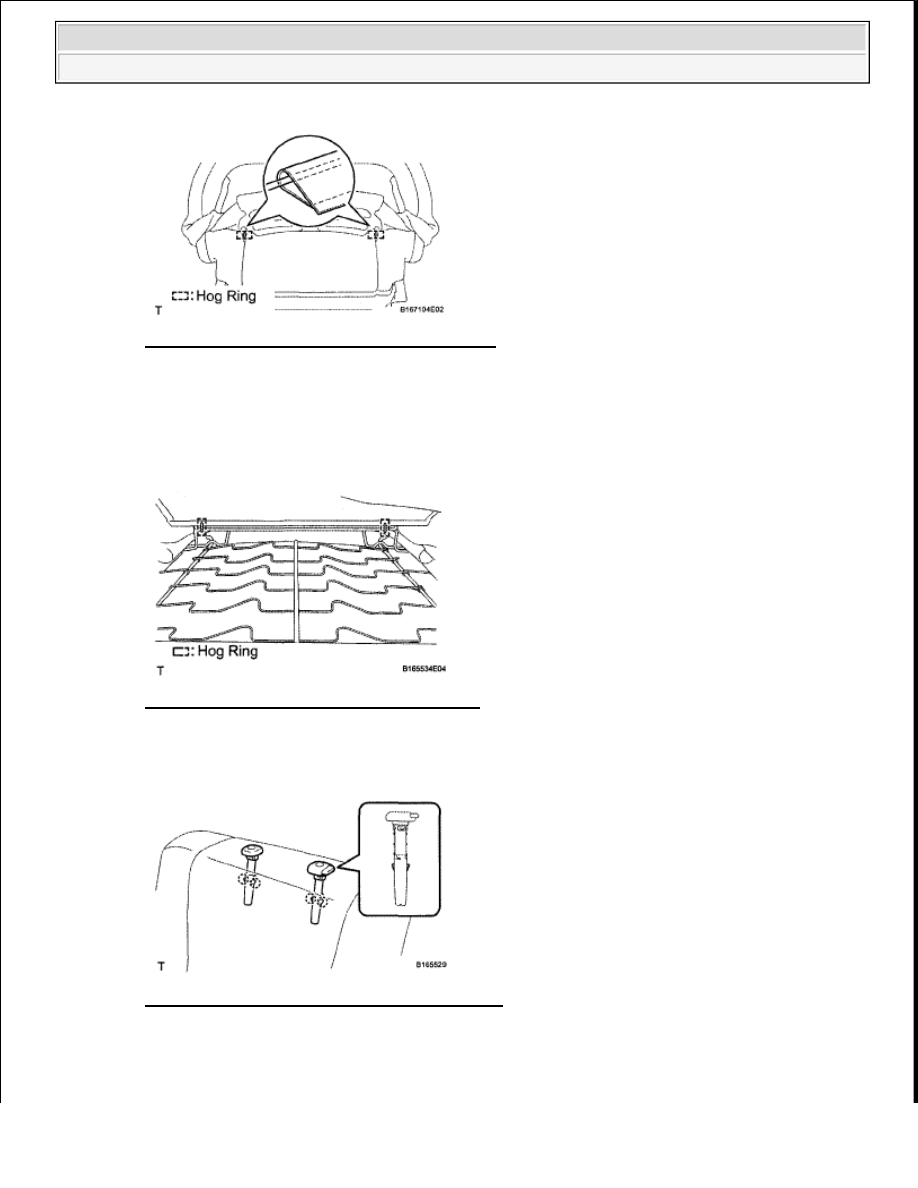

Fig. 149: Identifying Seatback Pad Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL FRONT SEATBACK COVER WITH PAD LH

a. Install the seatback cover with pad to the seatback frame.

b. Using hog ring pliers, install new hog rings to the seat frame.

Fig. 150: Identifying Seat Frame Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 4 claws to install the 2 headrest supports.

Fig. 151: Identifying Headrest Supports Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the seatback cover bracket to the seat frame with the nut.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

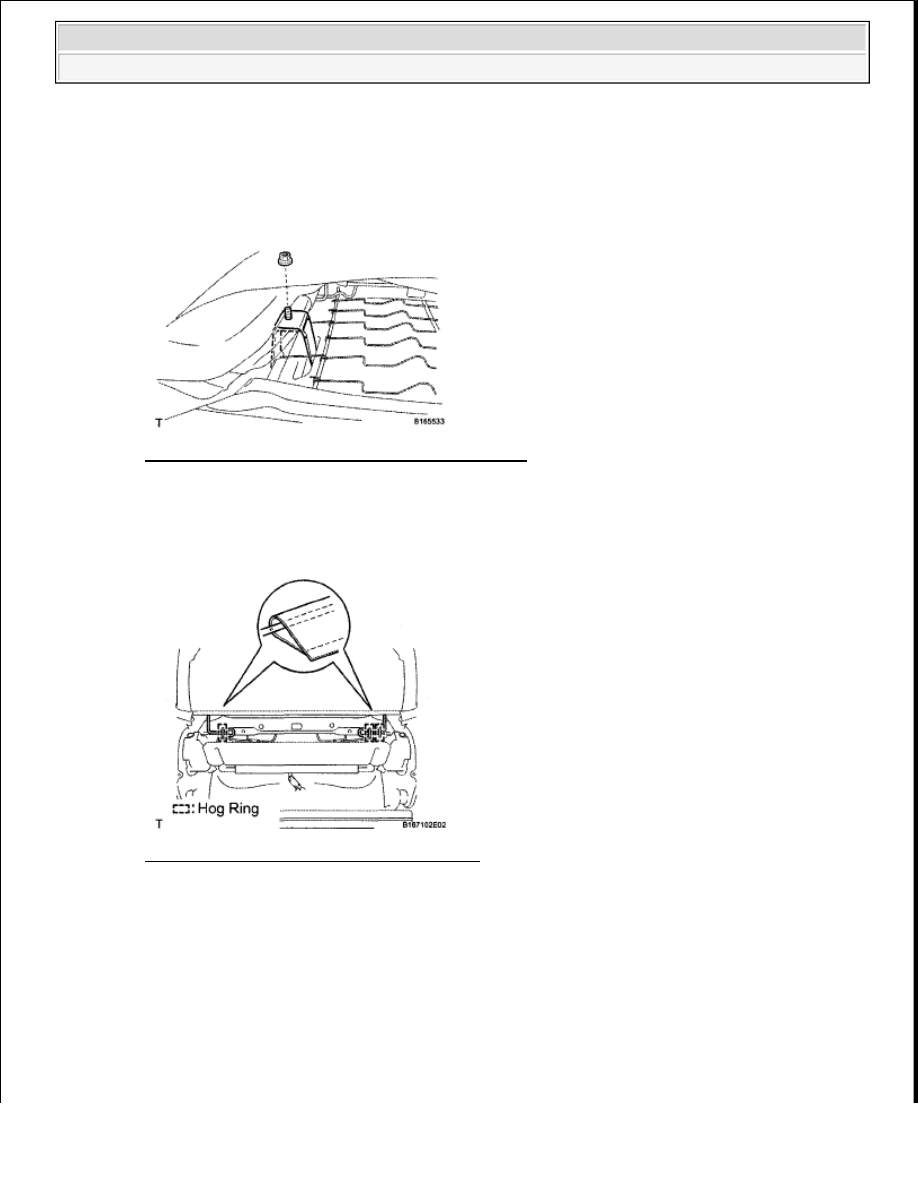

Fig. 152: Identifying Seatback Cover Bracket Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the seatback cover wires.

f. Using hog ring pliers, install new hog rings to the seat frame.

Fig. 153: Identifying Seat Frame Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Attach the hook.

CAUTION: After the seatback trim cover is assembled, make sure the side

airbag strap is not twisted.
