Toyota Tundra. Manual - part 635

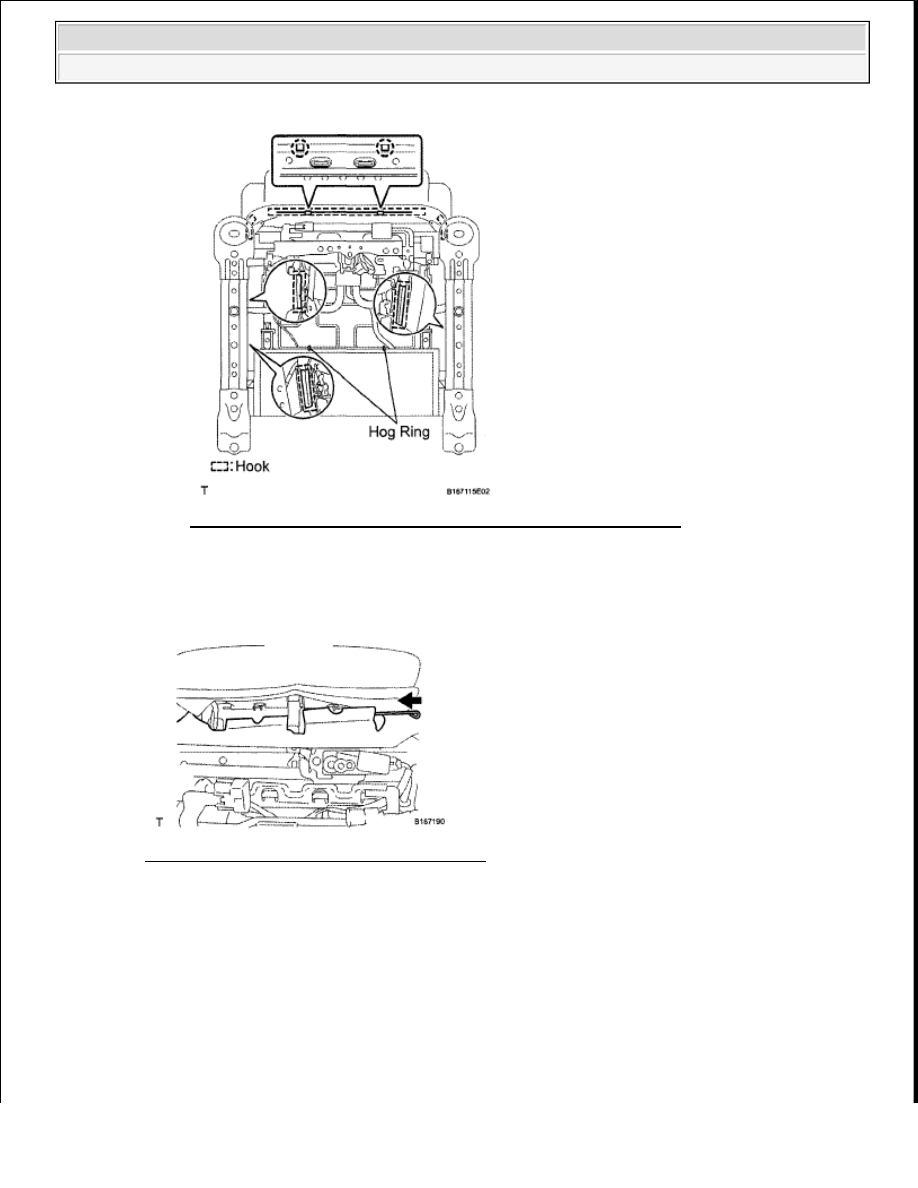

Fig. 154: Identifying Hook
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL FRONT SEAT CUSHION HEATER ASSEMBLY LH (w/ Seat Heater System)

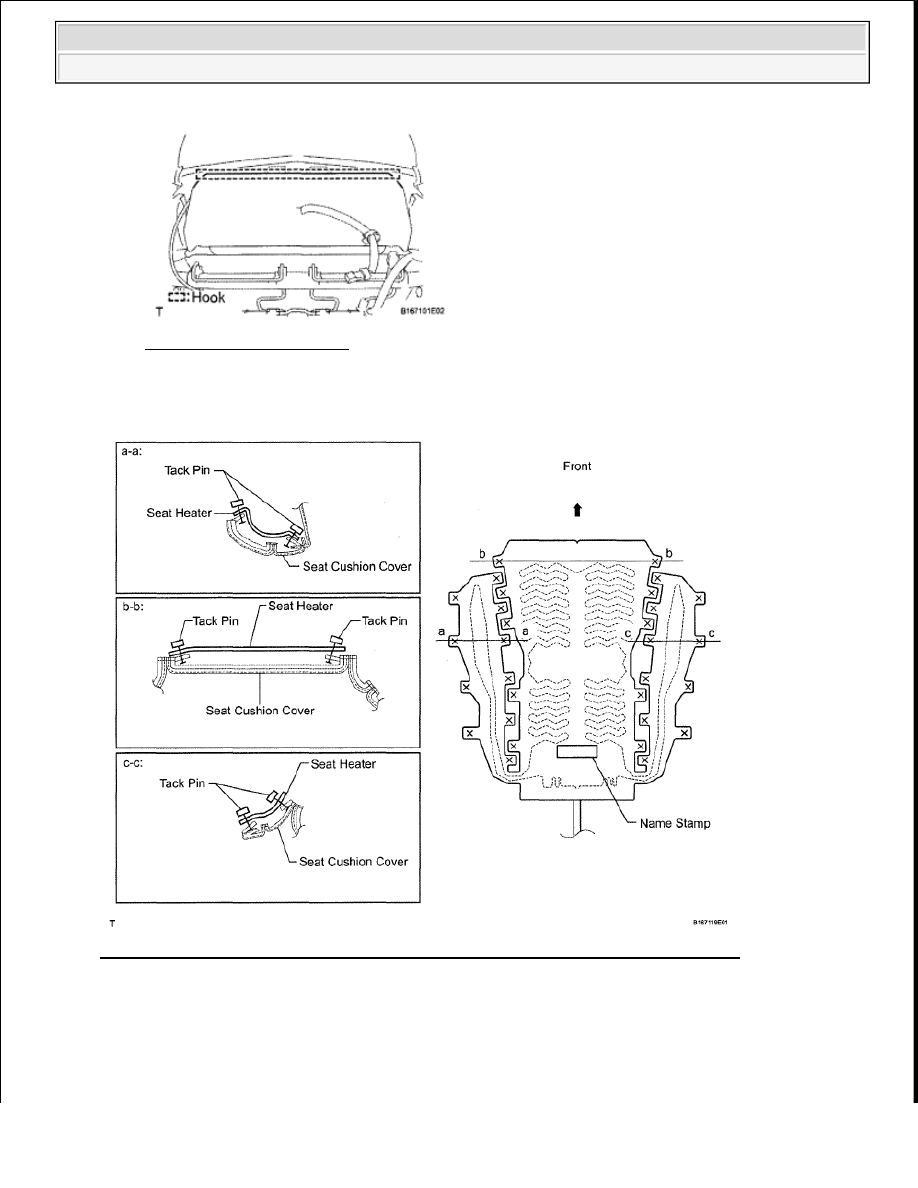

Fig. 155: Identifying Seat Cushion Heater, Name Stamp, Seat Heater And Tack Pin
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Set the seat cushion heater with the name stamp side facing the seat cushion cover.

b. Install the seat cushion heater with the tack pins.

16. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

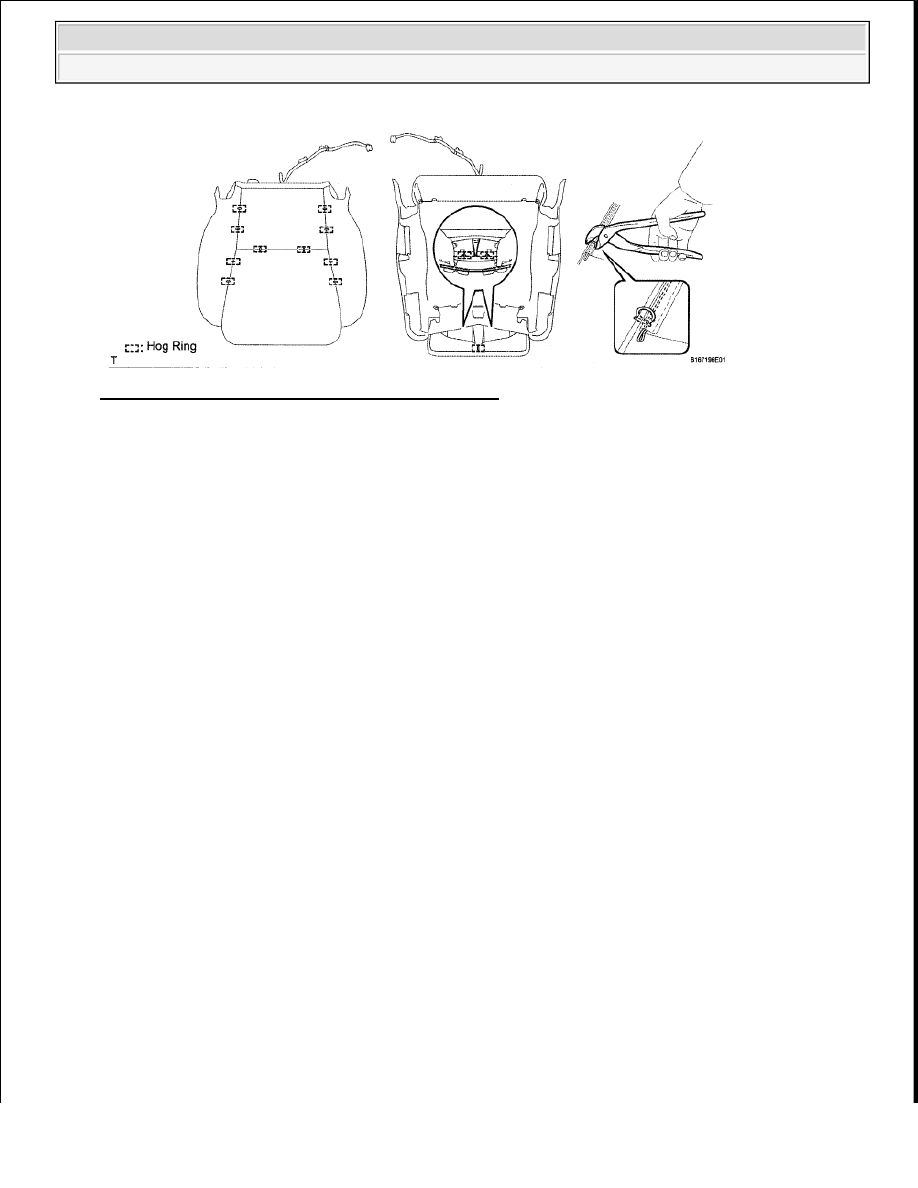

Fig. 156: Identifying Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Using hog ring pliers, install the seat cushion cover to the seat cushion pad with new hog rings.

b. w/o Leg Support Adjustment Switch:

Using hog ring pliers, install the seat cushion cover to the seat cushion pad with new hog rings.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































17. INSTALL FRONT SEAT CUSHION COVER WITH PAD LH

a. w/o Leg Support Adjustment Switch:

1. Attach the hooks to install the seat cushion cover with pad.

2. Using hog ring pliers, install new hog rings.

3. Bend the 2 seat frame claws downward.

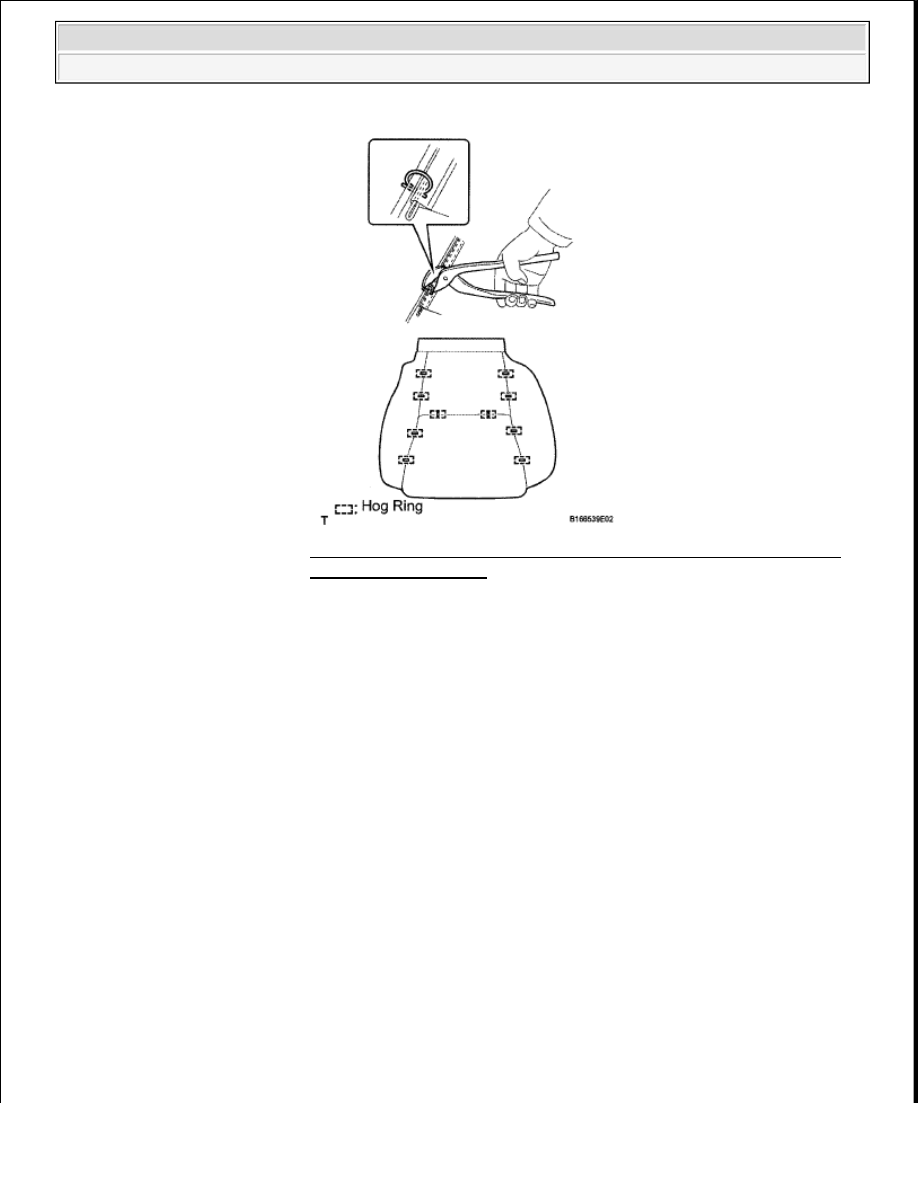

Fig. 157: Identifying Seat Cushion Cover To Seat Cushion Pad
With New Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 158: Identifying Seat Cushion Cover Hooks And Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the seat cushion cover with pad to the seat frame.

c. Install the seat cushion cover wire.

Fig. 159: Locating Seat Cushion Cover Wire
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Using hog ring pliers, install new hog rings and attach the hooks.

HINT:

When installing the leg support hog rings, press the seat cushion cover with pad against the seat
frame.
