HINT:

Tape the screwdriver tip before use.

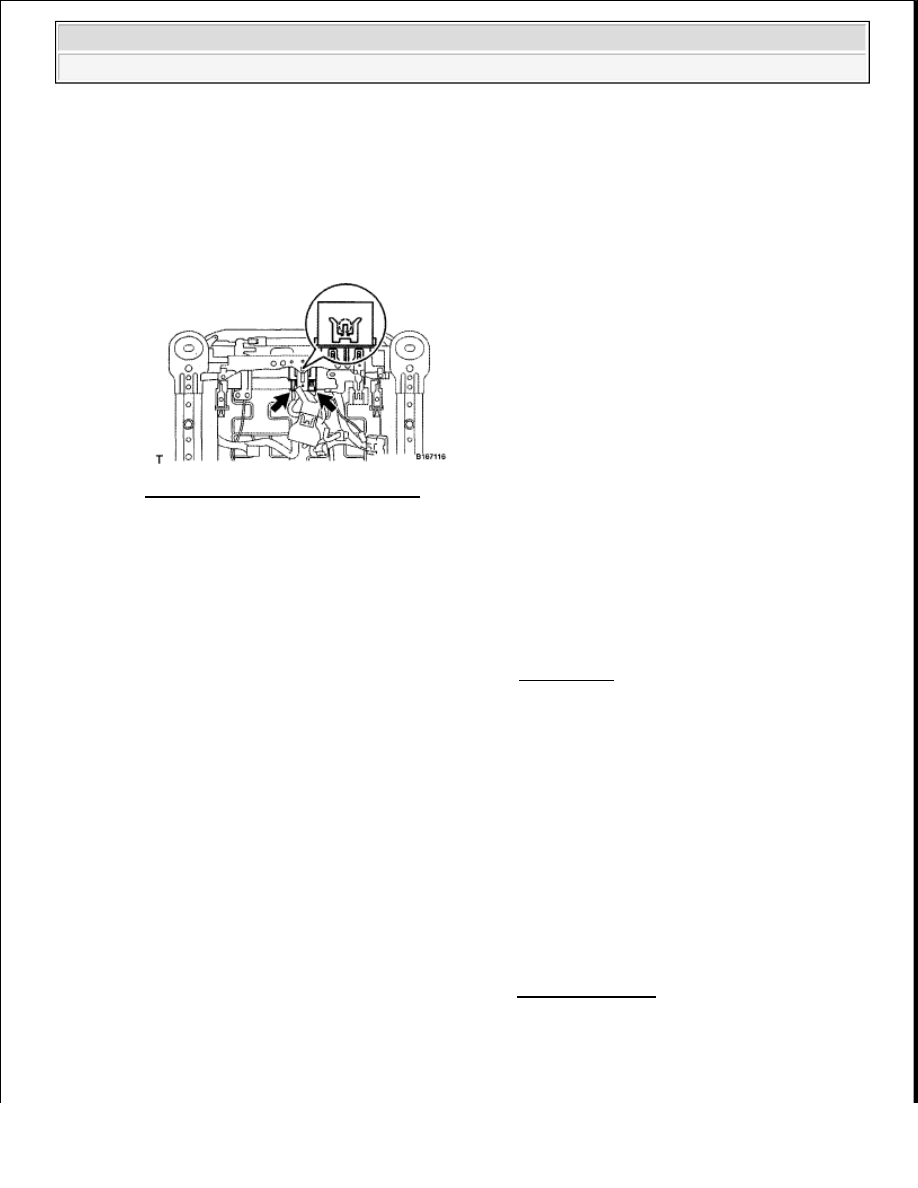

23. REMOVE OCCUPANT CLASSIFICATION ECU (for Front Passenger Side)

a. Disconnect the 2 ECU connectors.

Fig. 137: Locating ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, detach the claw and remove the ECU.

HINT:

Tape the screwdriver tip before use.

24. REMOVE SEAT POSITION AIRBAG SENSOR (See REMOVAL )

25. REMOVE FRONT SEAT WIRE LH

REASSEMBLY

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT SEAT WIRE LH

2. INSTALL SEAT POSITION AIRBAG SENSOR (See INSTALLATION )

3. INSTALL OCCUPANT CLASSIFICATION ECU (for Front Passenger Side)

a. Attach the claw to install the ECU.

b. Connect the 2 ECU connectors.

CAUTION: Wear protective gloves. Sharp areas on the seat frame and adjuster may

injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































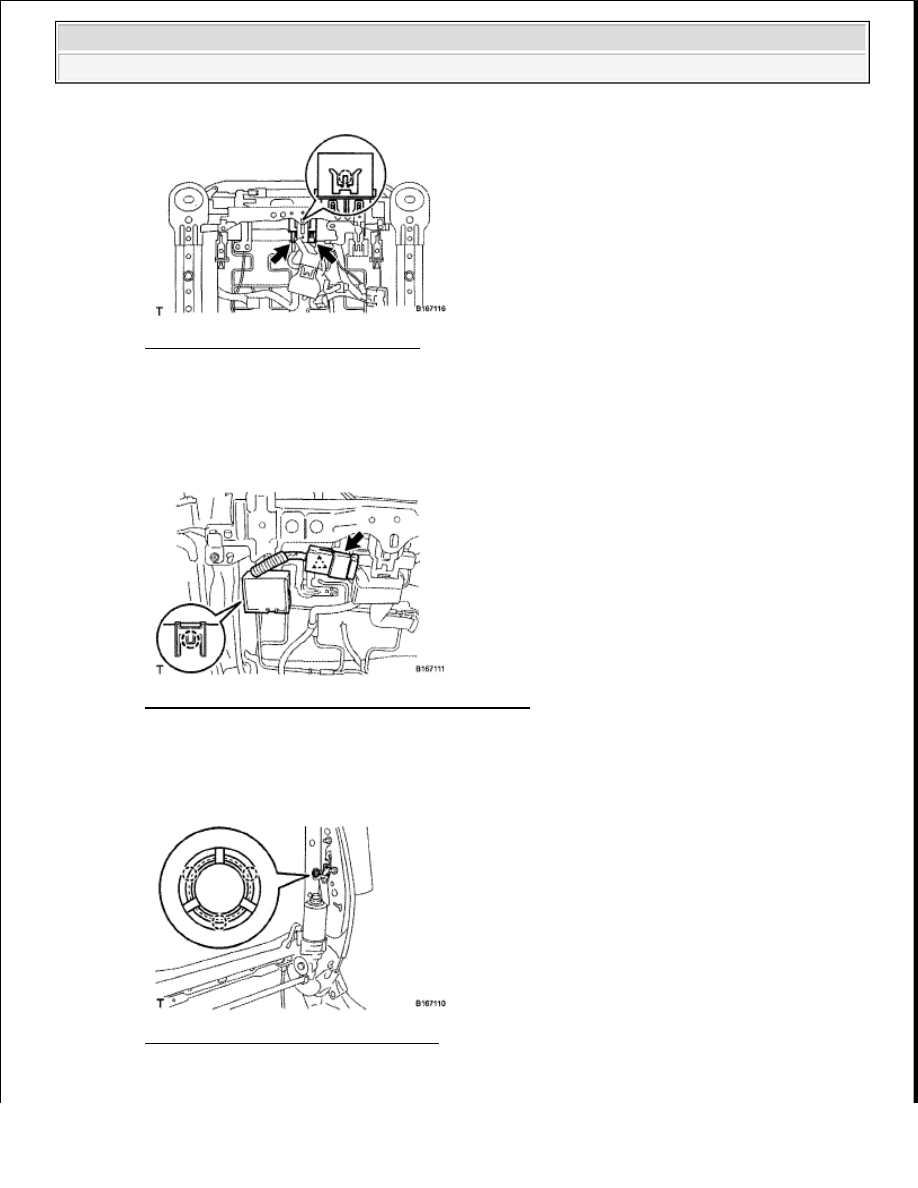

Fig. 138: Locating ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL SEAT HEATER CONTROL SUB-ASSEMBLY LH (w/ Seat Heater System)

a. Attach the claw to install the seat heater control.

b. Attach the clamp and connect the seat heater control connector.

Fig. 139: Locating Seat Heater Control Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL LUMBAR SUPPORT ADJUSTER ASSEMBLY LH (w/ Lumbar Support Adjuster)

a. Attach the 3 claws to install the bush.

Fig. 140: Identifying Seat Frame Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































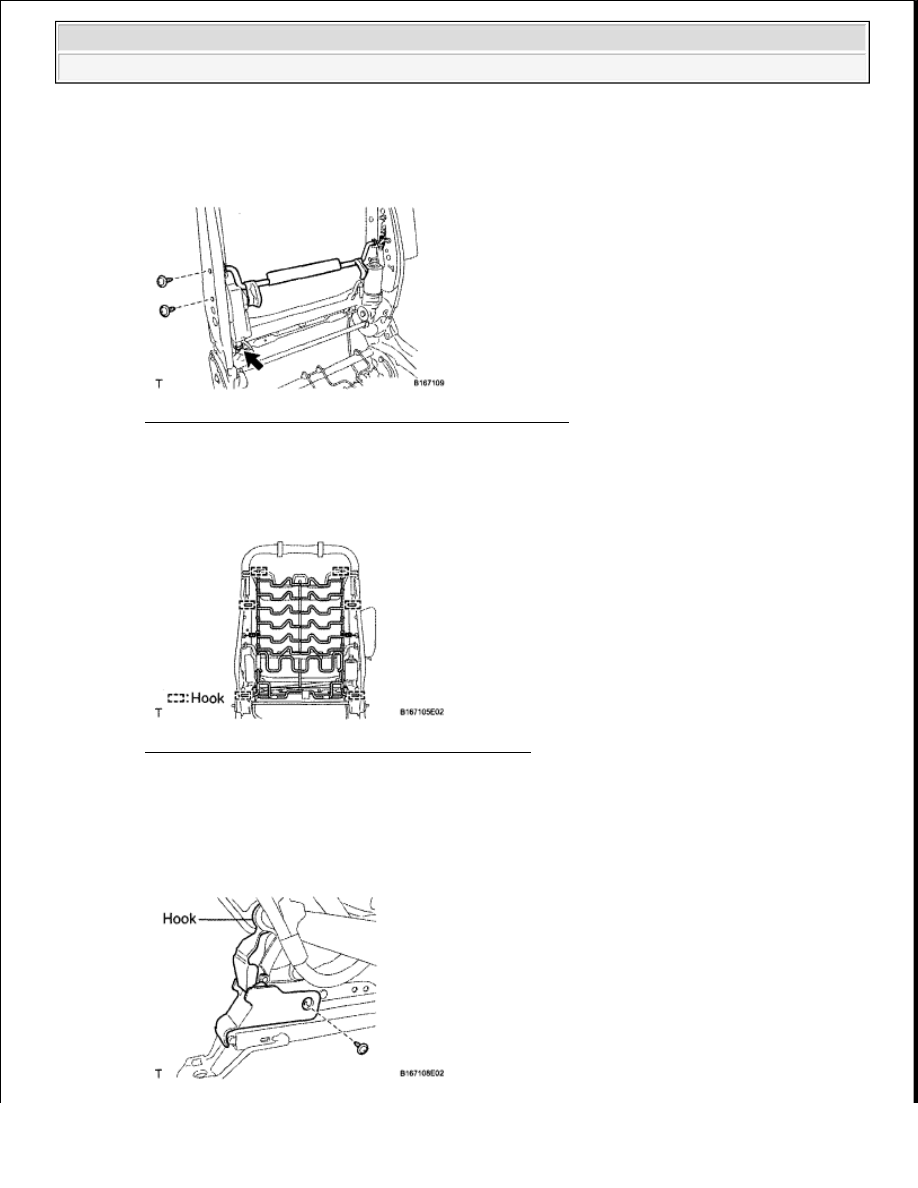

b. Install the lumbar support adjuster with the 2 screws.

c. Connect the lumbar support adjuster connector.

Fig. 141: Identifying Lumbar Support Adjuster Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Attach the 6 hooks to install the seatback spring.

e. Install the 2 springs.

Fig. 142: Identifying Hooks And Seatback Springs
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL LOWER FRONT SEAT CUSHION SHIELD LOWER RH

a. Attach the hook to install the cushion shield.

b. Install the screw.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































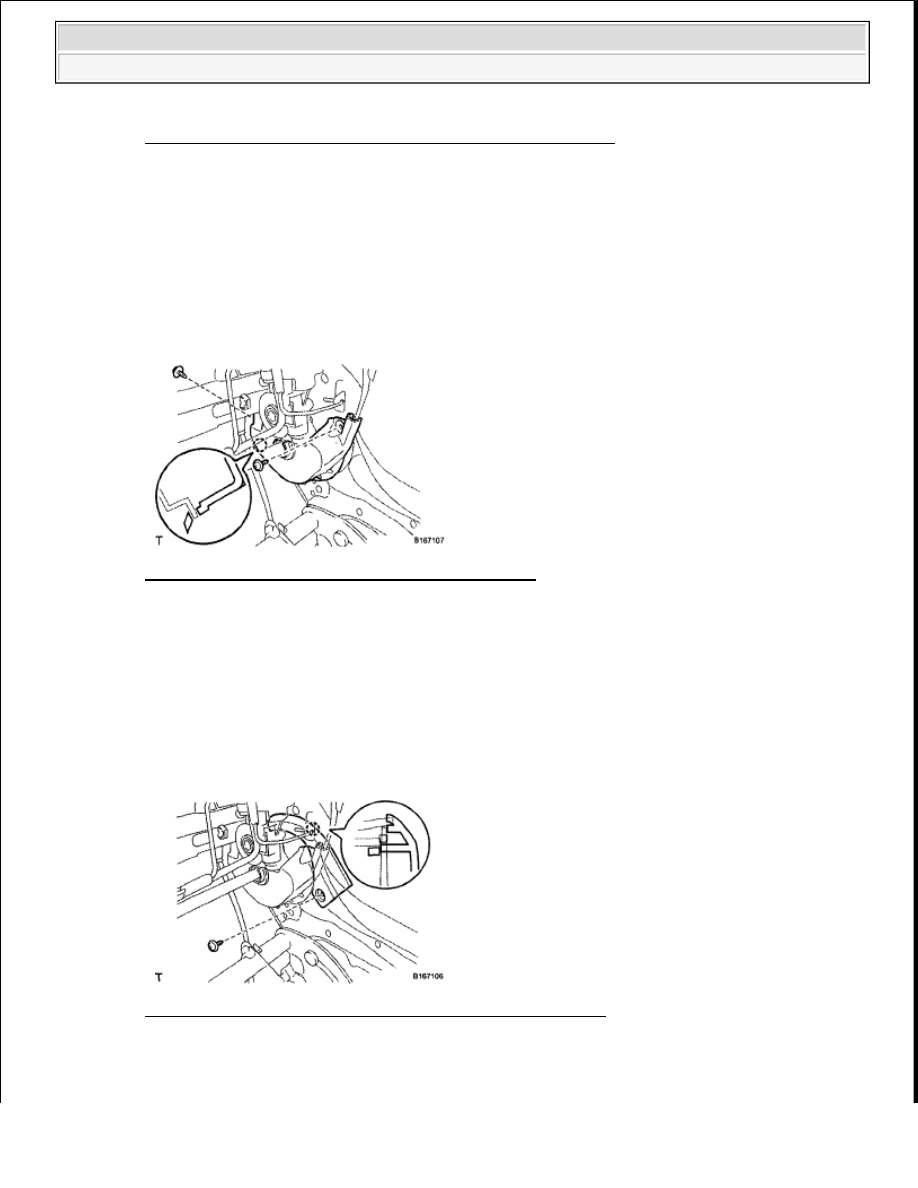

Fig. 143: Identifying Lower Front Seat Cushion Shield Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL LOWER FRONT SEAT CUSHION SHIELD LH

a. Attach the hook to install the cushion shield.

b. Install the screw.

8. INSTALL FRONT SEATBACK SHIELD RH

a. Attach the claw to install the seatback shield.

b. Install the 2 screws.

Fig. 144: Identifying Front Seatback Shield Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL FRONT SEATBACK SHIELD LH

a. Attach the claw to install the seatback shield.

b. Install the 2 screws.

10. INSTALL RECLINING ADJUSTER INSIDE COVER RH

a. Attach the claw to install the reclining adjuster inside cover.

b. Install the screw.

Fig. 145: Identifying Reclining Adjuster Inside Cover Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL RECLINING ADJUSTER INSIDE COVER LH



2009 Toyota Tundra
