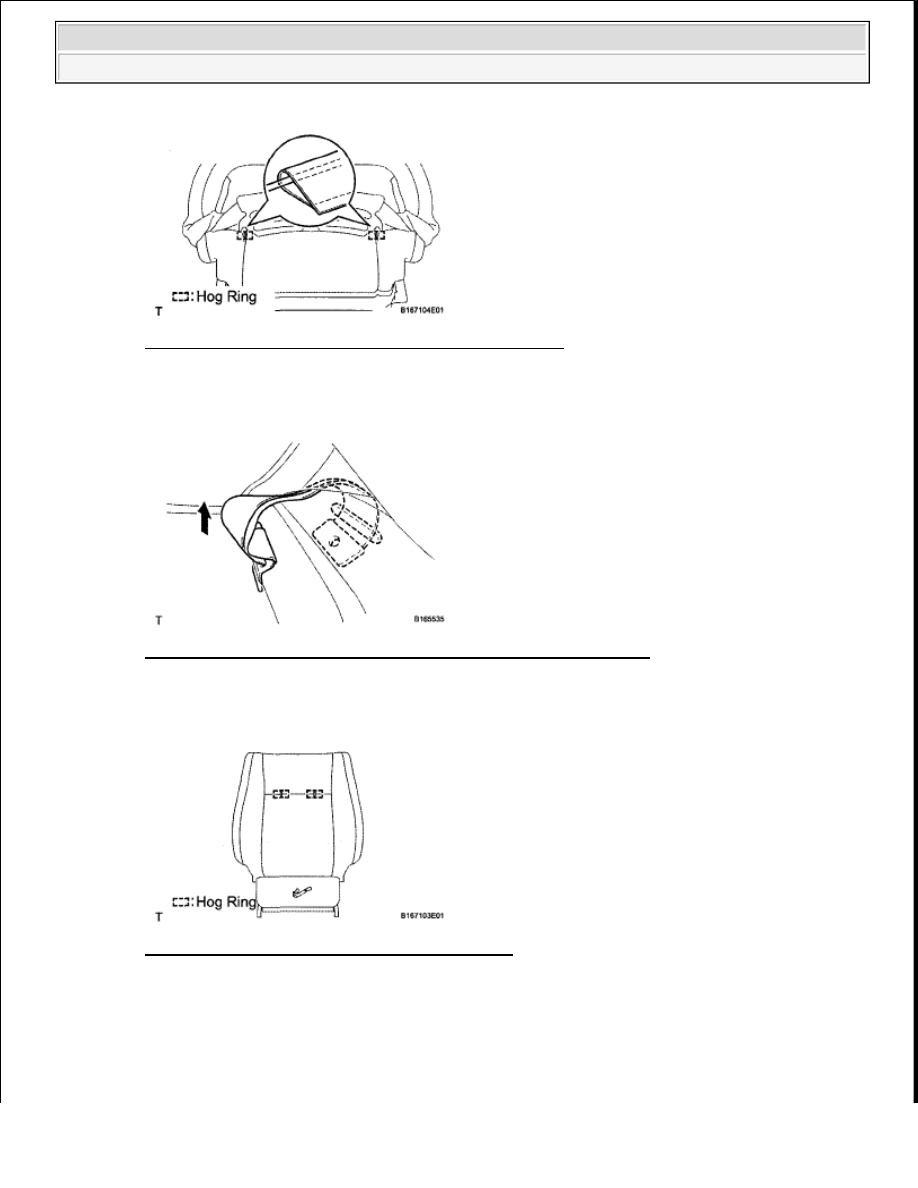

Fig. 126: Identifying Seatback Cover Wires Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the seatback cover bracket from the seatback pad.

Fig. 127: Identifying Seatback Cover Bracket From Seatback Pad
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the hog rings and seatback cover from the seatback pad.

Fig. 128: Identifying Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE FRONT SEATBACK HEATER ASSEMBLY LH (w/ Seat Heater System)

a. Cut off the tack pins which fasten the seat heater to the seatback cover, and then remove the

seatback heater from the seatback cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

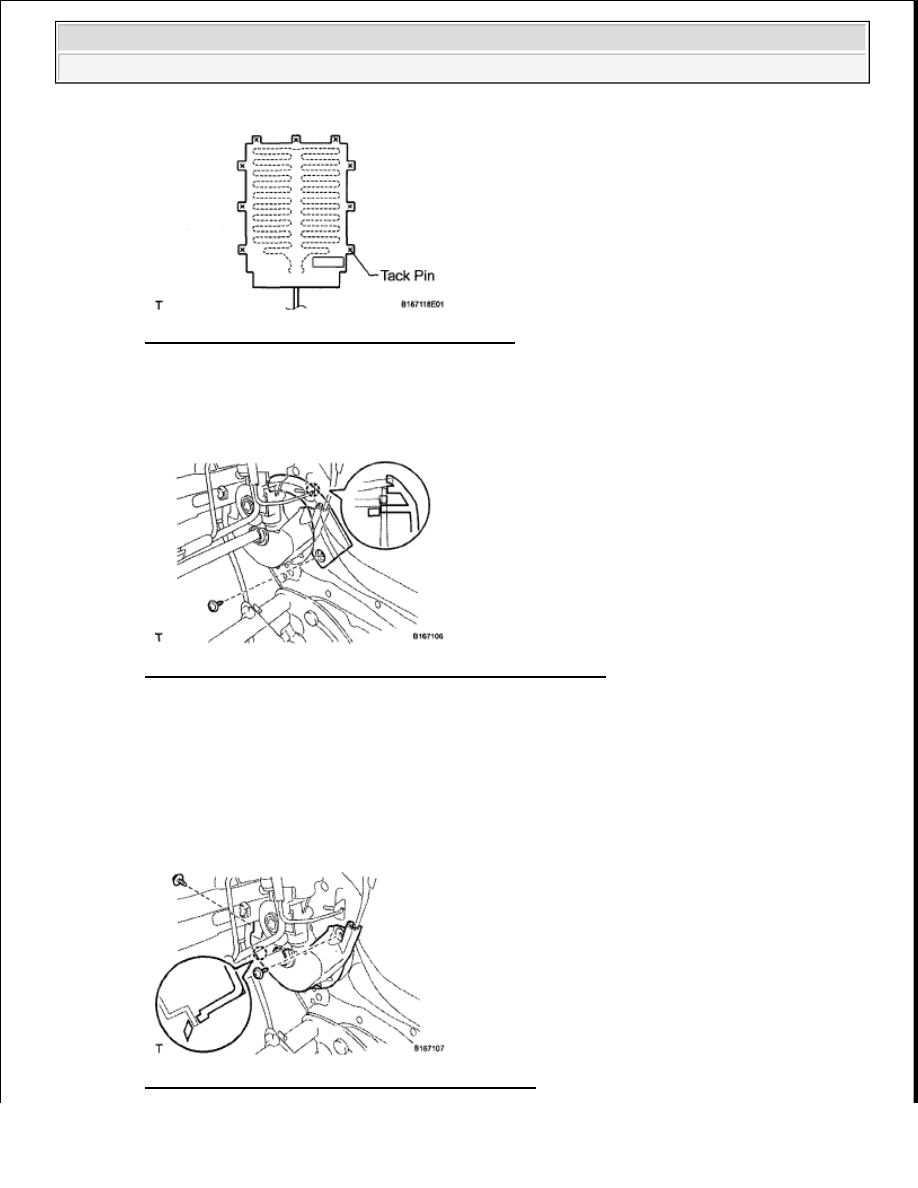

Fig. 129: Identifying Seatback Heater Tack Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE RECLINING ADJUSTER INSIDE COVER LH

a. Remove the screw and detach the claw, and then remove the reclining adjuster inside cover.

Fig. 130: Identifying Reclining Adjuster Inside Cover Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. REMOVE RECLINING ADJUSTER INSIDE COVER RH

a. Remove the screw and detach the claw, and then remove the reclining adjuster inside cover.

17. REMOVE FRONT SEATBACK SHIELD LH

a. Remove the 2 screws.

b. Detach the claw and remove the seatback shield.

Fig. 131: Identifying Front Seatback Shield Screws



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. REMOVE FRONT SEATBACK SHIELD RH

a. Remove the 2 screws.

b. Detach the claw and remove the seatback shield.

19. REMOVE LOWER FRONT SEAT CUSHION SHIELD LH

a. Remove the screw.

b. Detach the hook and remove the cushion shield.

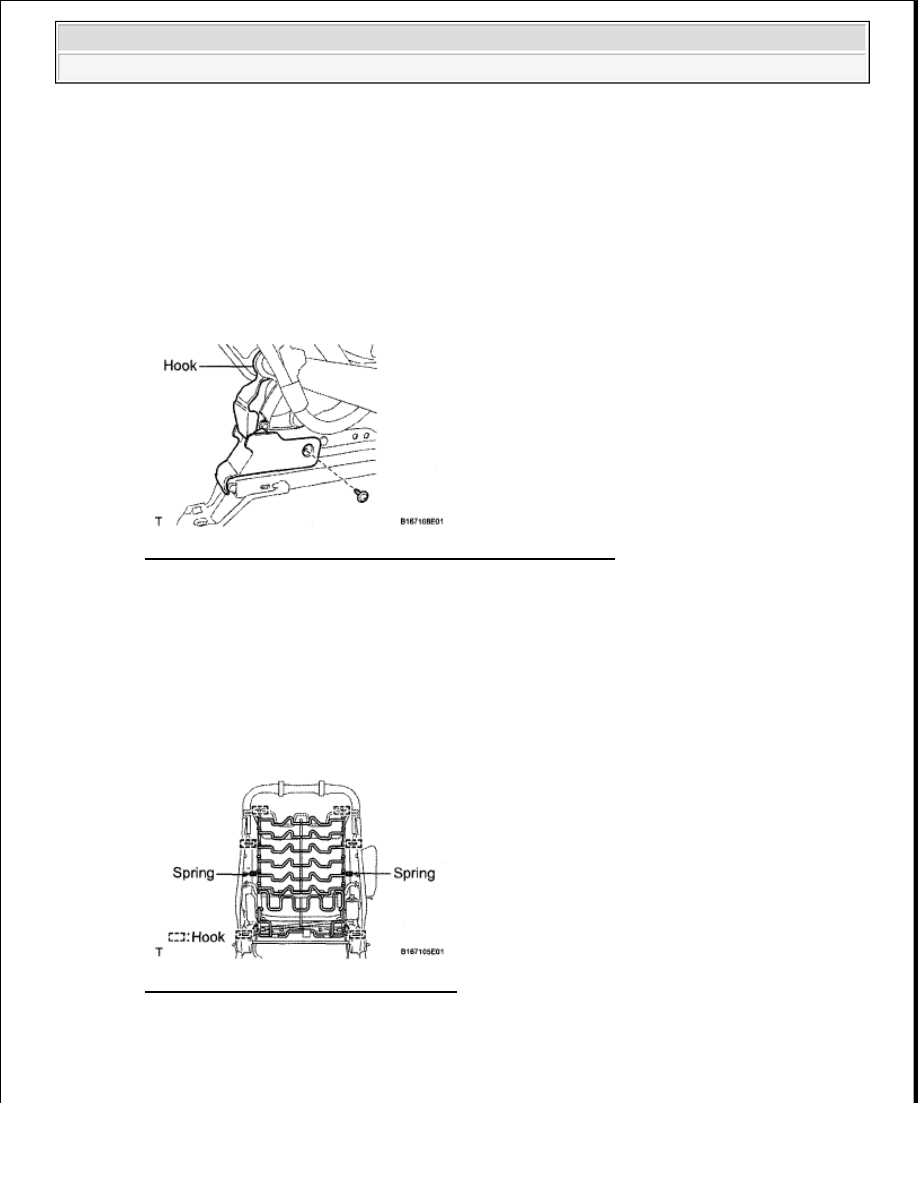

Fig. 132: Identifying Lower Front Seat Cushion Shield Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE LOWER FRONT SEAT CUSHION SHIELD RH

a. Remove the screw.

b. Detach the hook and remove the cushion shield.

21. REMOVE LUMBAR SUPPORT ADJUSTER ASSEMBLY LH (w/ Lumbar Support Adjuster)

a. Remove the 2 springs.

b. Detach the 6 hooks and remove the seatback spring.

Fig. 133: Identifying Springs And Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Disconnect the lumbar support adjuster connector.

d. Remove the 2 screws and lumbar support adjuster.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

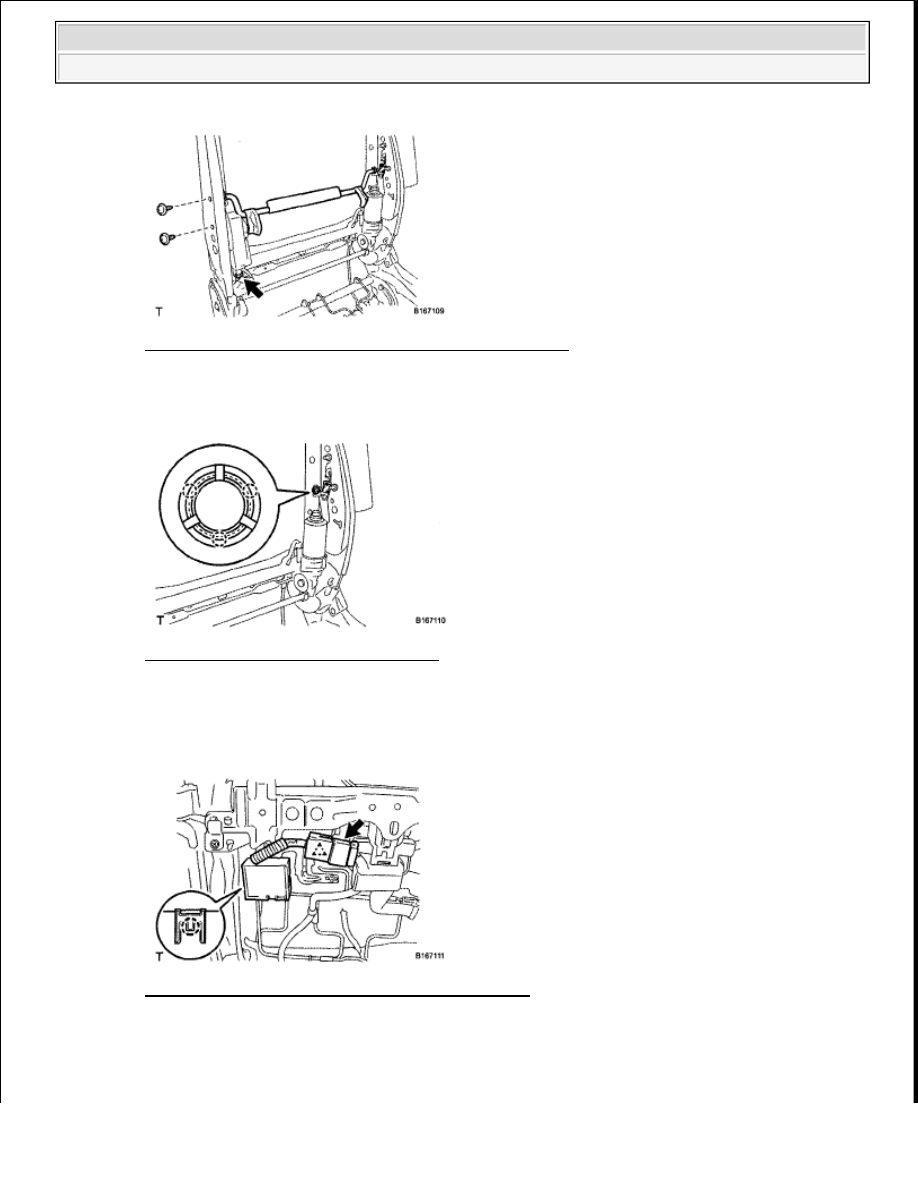

Fig. 134: Identifying Lumbar Support Adjuster Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Detach the 3 claws and remove the bush from the seat frame.

Fig. 135: Identifying Seat Frame Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. REMOVE SEAT HEATER CONTROL SUB-ASSEMBLY LH (w/ Seat Heater System)

a. Disconnect the seat heater control connector and detach the clamp.

Fig. 136: Locating Seat Heater Control Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, detach the claw and remove the seat heater control.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
