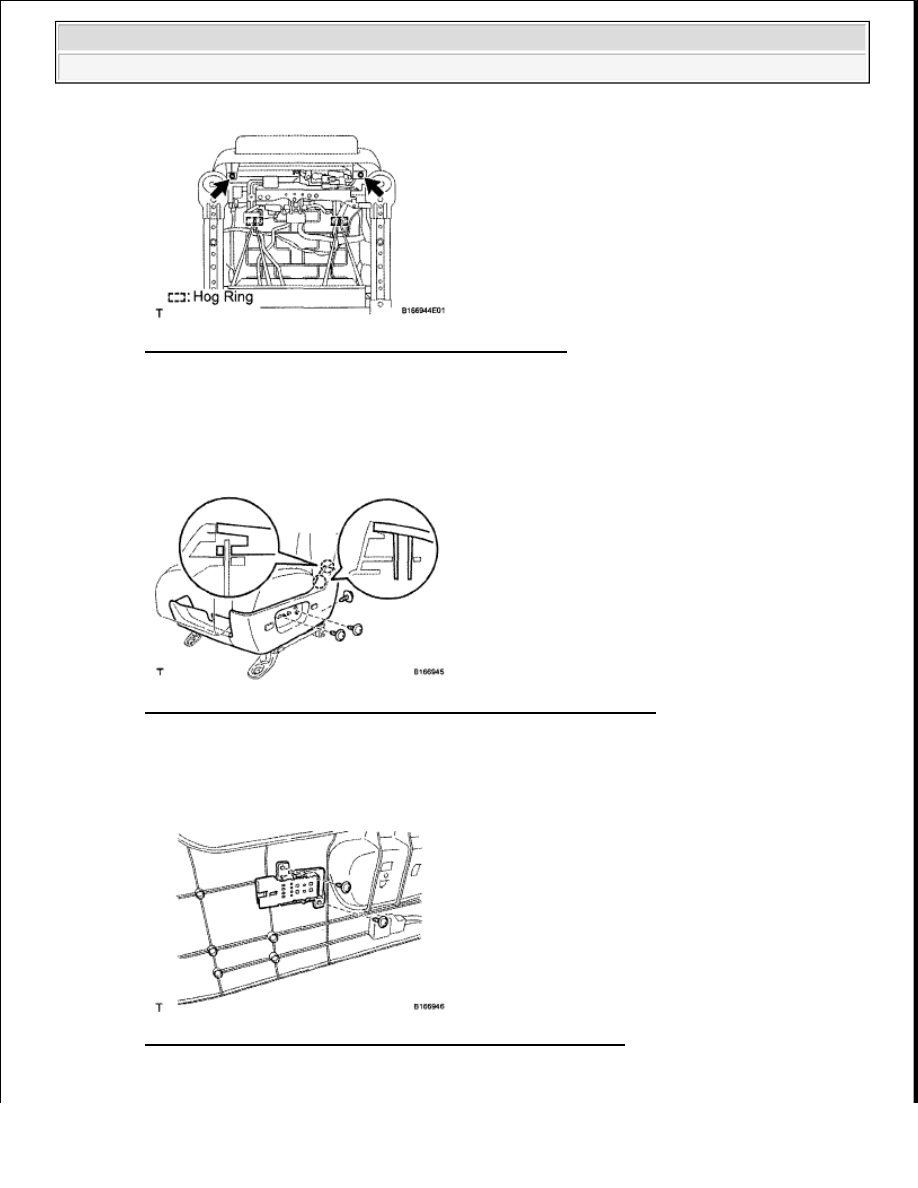

Fig. 106: Identifying Front Seat Cushion Shield Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the 3 screws.

d. Detach the 2 claws and remove the cushion shield.

e. Disconnect the switch connectors.

Fig. 107: Identifying Front Seat Cushion Shield Claws And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE FRONT POWER SEAT LUMBAR SWITCH LH (w/ Lumbar Support Adjuster)

a. Remove the 2 screws and switch.

Fig. 108: Identifying Front Power Seat Lumbar Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































5. REMOVE LEG SUPPORT ADJUSTMENT SWITCH (w/ Leg Support Adjustment Switch)

a. Detach the 2 wire harness clamps and remove the 2 screws and switch.

b. Disconnect the switch connector.

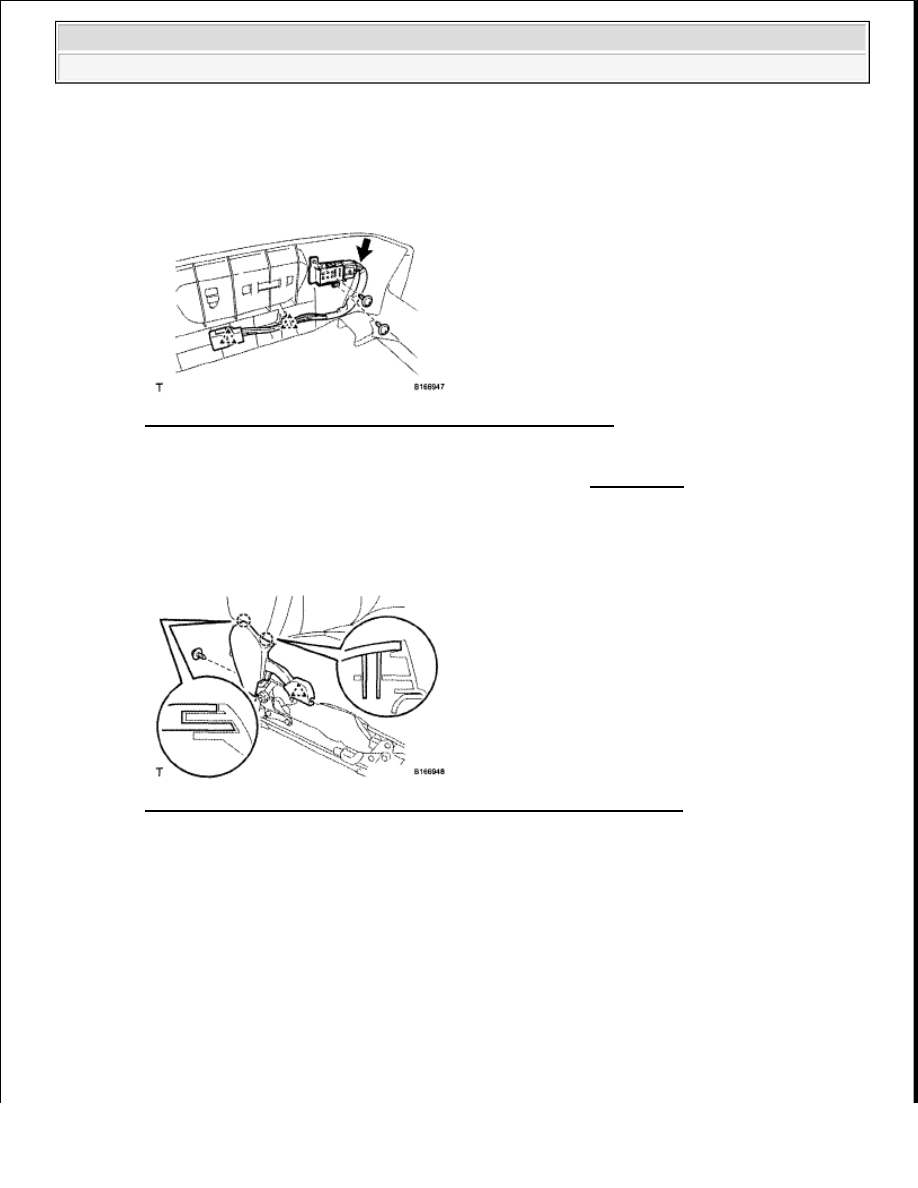

Fig. 109: Identifying Leg Support Adjustment Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE FRONT SEAT INNER BELT ASSEMBLY LH (See REMOVAL )

7. REMOVE INNER FRONT SEAT CUSHION SHIELD LH

a. Remove the screw.

b. Detach the 2 claws and clip, and then remove the cushion shield.

Fig. 110: Identifying Inner Front Seat Cushion Shield Claws And Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE FRONT POWER SEAT SWITCH LH

a. Disconnect the 2 connectors.

b. w/o Seat Position Memory System: Disconnect the switch connector.

c. Remove the 3 screws and switch.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































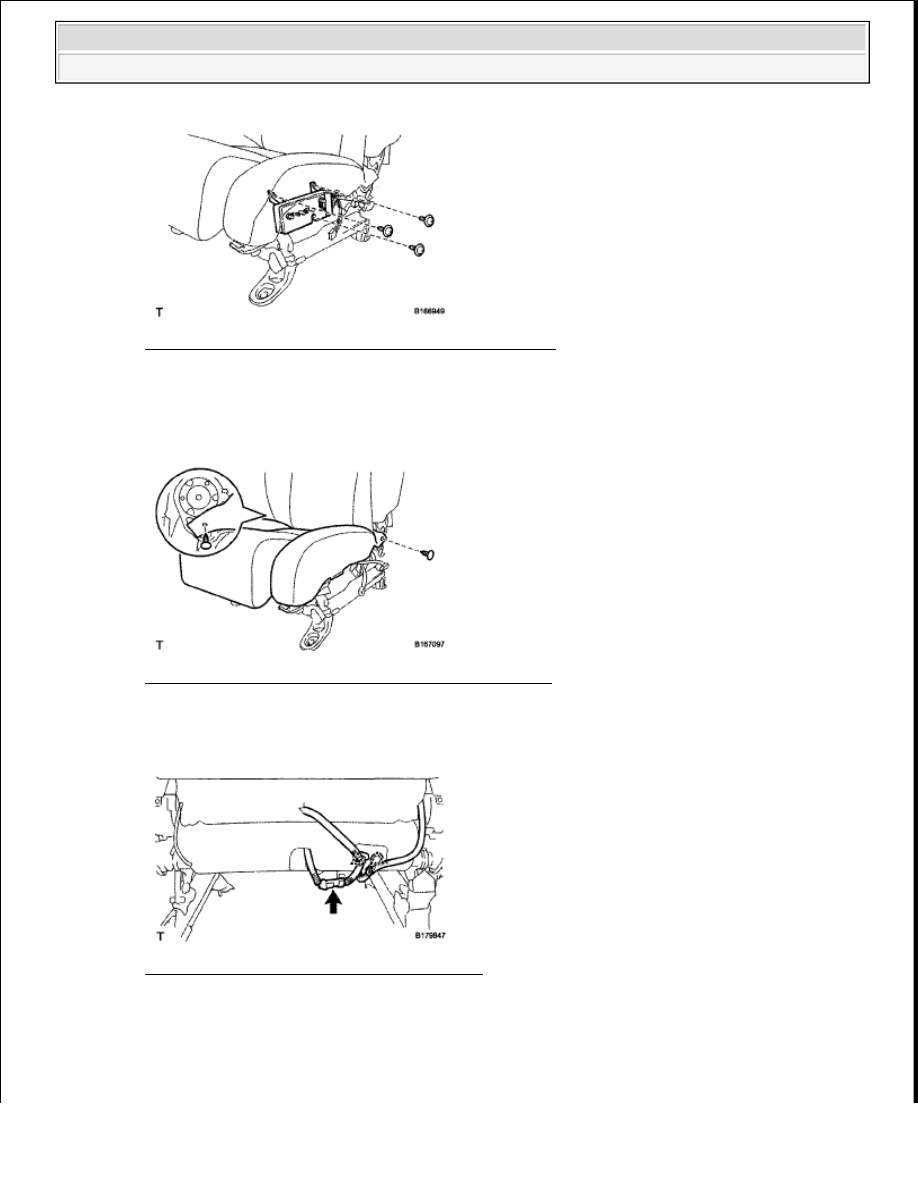

Fig. 111: Identifying Front Power Seat Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE FRONT SEAT CUSHION COVER WITH PAD LH

a. Using a clip remover, remove the 2 clips.

Fig. 112: Identifying Front Seat Cushion Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the seat heater connector and detach the 2 wire harness clamps.

Fig. 113: Identifying Seat Heater Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Disconnect the seat heater control connector and detach the 2 wire harness clamps.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

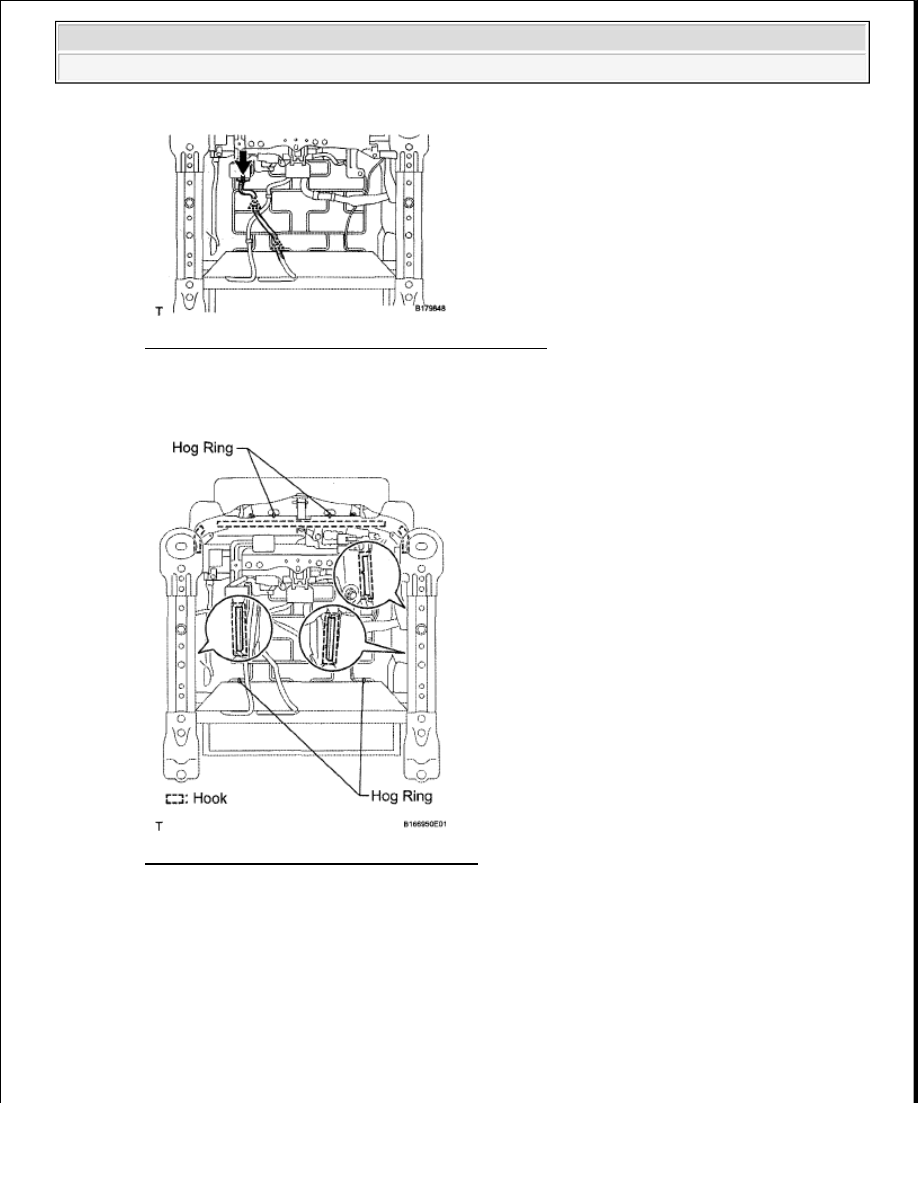

Fig. 114: Identifying Seat Heater Control Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the hog rings and detach the hooks.

Fig. 115: Identifying Hog Rings And Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the seat cushion cover wire.
