HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT SEAT HEADREST ASSEMBLY LH

2. REMOVE INNER FRONT SEAT TRACK COVER LH REAR

a. Operate the power seat switch to move the seat to the foremost position.

b. Using a screwdriver, detach the 2 claws and remove the seat track cover.

HINT:

Tape the screwdriver tip before use.

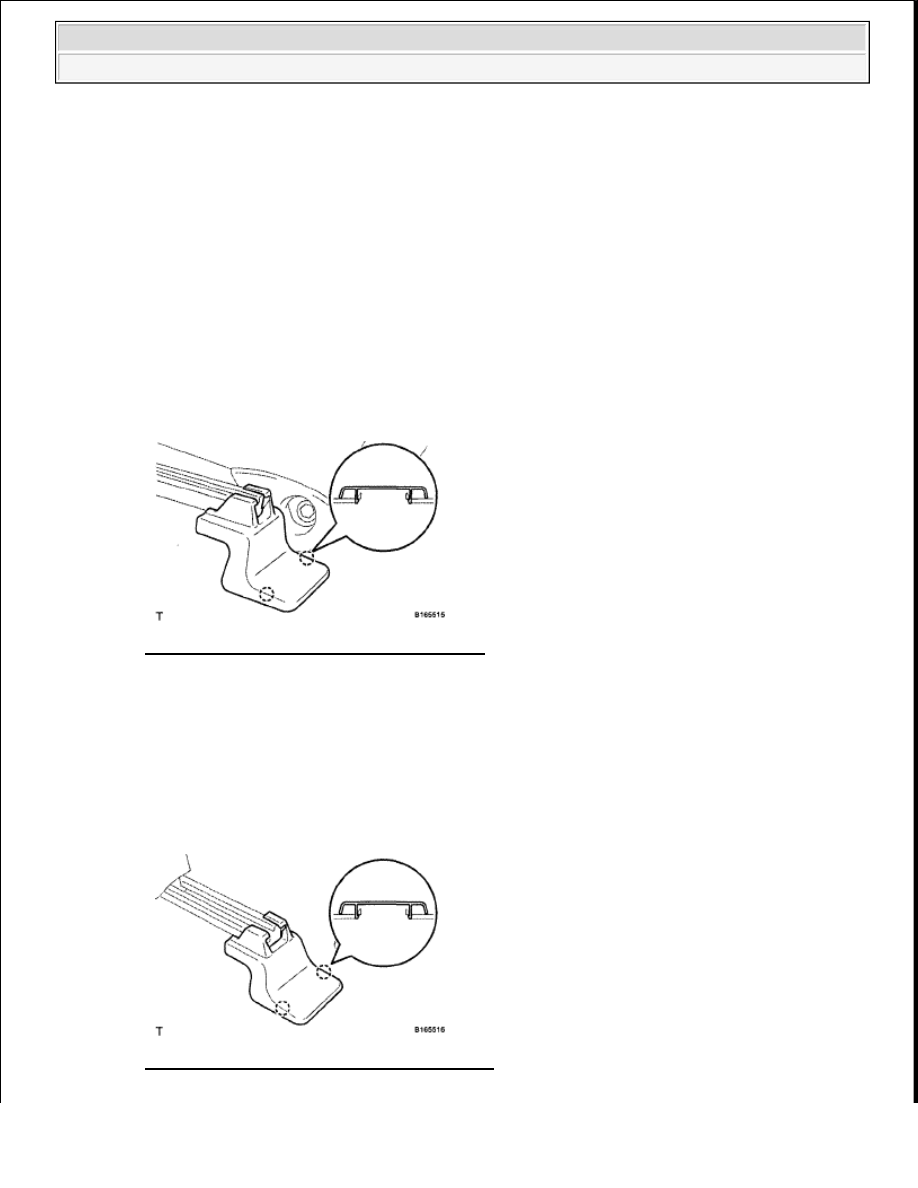

Fig. 99: Identifying Seat Track Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE OUTER FRONT SEAT TRACK COVER LH REAR

a. Using a screwdriver, detach the 2 claws and remove the seat track cover.

HINT:

Tape the screwdriver tip before use.

Fig. 100: Identifying Seat Track Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































4. REMOVE FRONT SEAT ASSEMBLY LH

a. Operate the power seat switch to move the seat to the foremost position.

b. Remove the 2 bolts.

c. Operate the power seat switch to move the seat to the rearmost position.

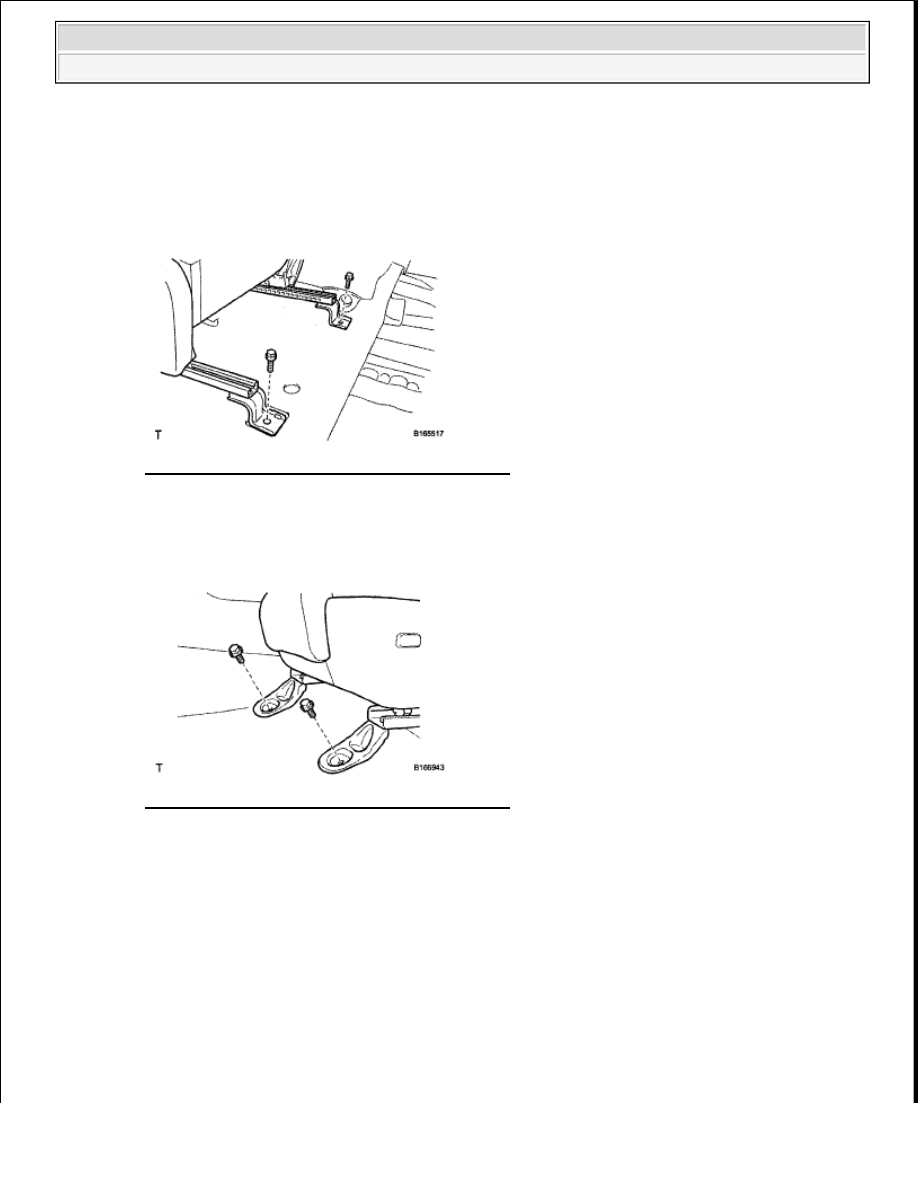

Fig. 101: Identifying Front Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the 2 bolts.

e. Operate the power seat switch to move the seat to the center position.

Fig. 102: Identifying Front Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. w/ Leg Support Adjustment Switch:

Operate the leg support adjustment switch to move the seat cushion to the open position.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































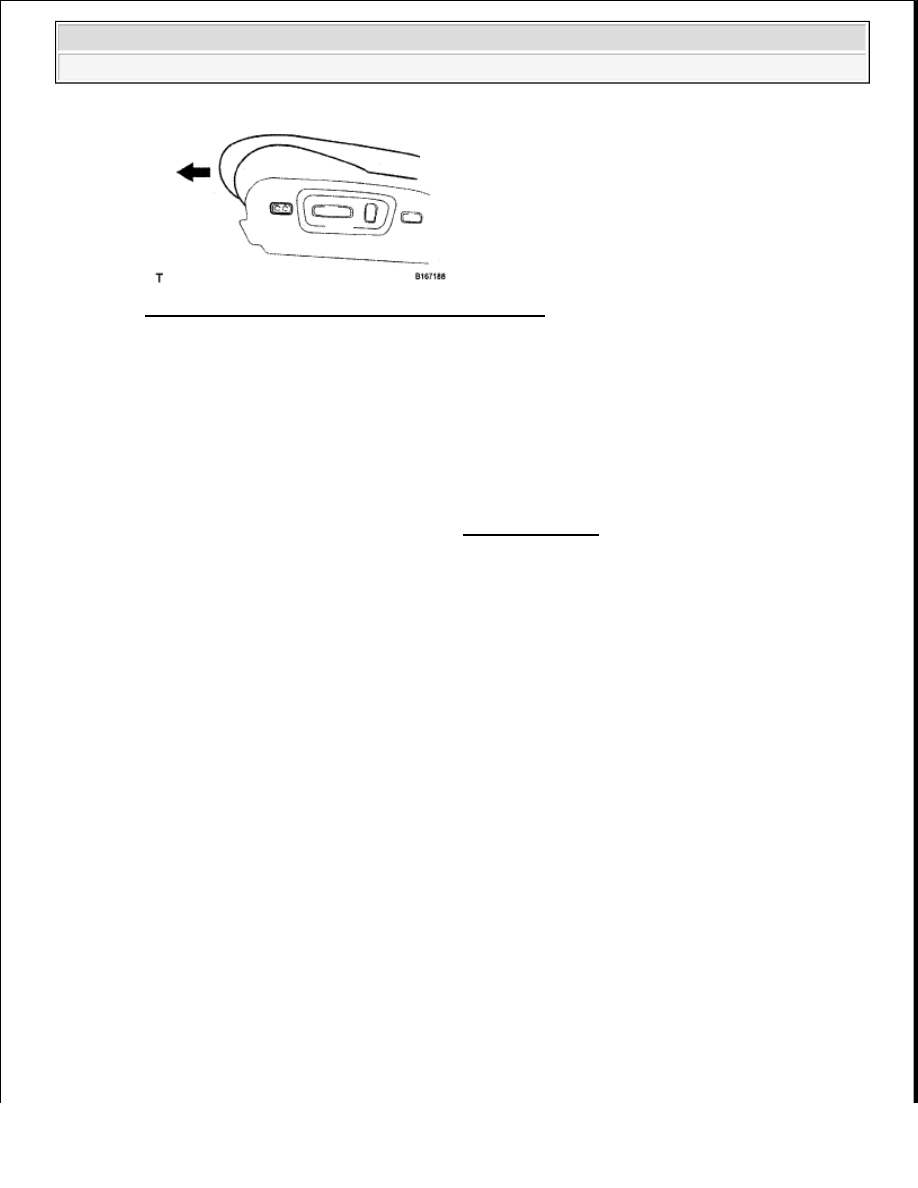

Fig. 103: Identifying Seat Cushion Opening Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Disconnect the cable from the negative (-) battery terminal.

h. Disconnect the seat wire connectors under the seat.

i. Remove the front seat.

DISASSEMBLY

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE SLIDE AND VERTICAL POWER SEAT SWITCH KNOB LH

a. Apply protective tape around the cushion shield.

b. Using a screwdriver, detach the 2 claws and remove the knob.

HINT:

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



Some systems need to be initialized after the cable is
reconnected (see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition
switch OFF, wait 90 seconds or more before disconnecting the
cable from the negative (-) battery terminal.

CAUTION: Wear protective gloves. Sharp areas on the seat frame and adjuster may

injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Tape the screwdriver tip before use.

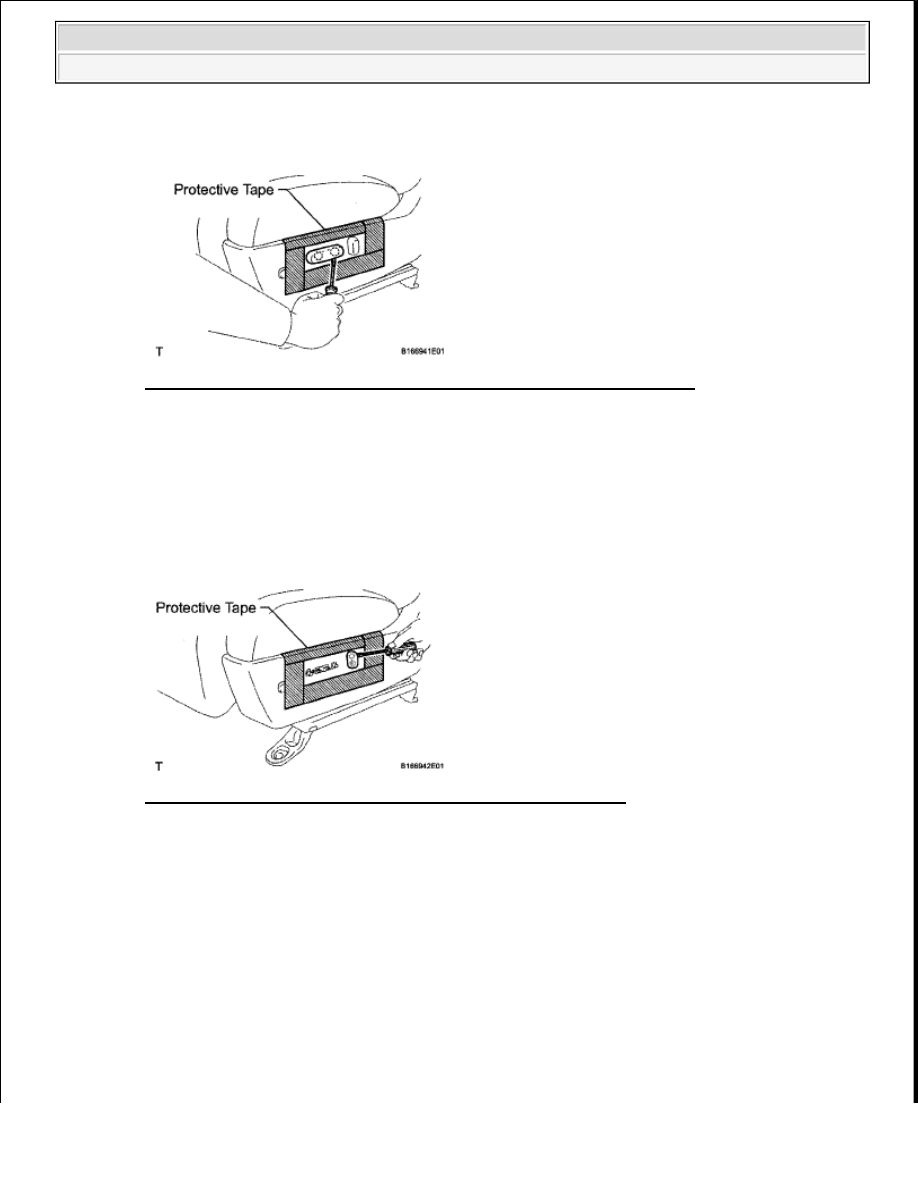

Fig. 104: Identifying Slide And Vertical Power Seat Switch Knob Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE RECLINING POWER SEAT SWITCH KNOB LH

a. Using a screwdriver, detach the 2 claws and remove the knob.

HINT:

Tape the screwdriver tip before use.

Fig. 105: Identifying Reclining Power Seat Switch Knob Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE FRONT SEAT CUSHION SHIELD LH

a. Remove the hog rings and rubber bands of the seatback cover from the seat frame.

b. Remove the 2 screws.
