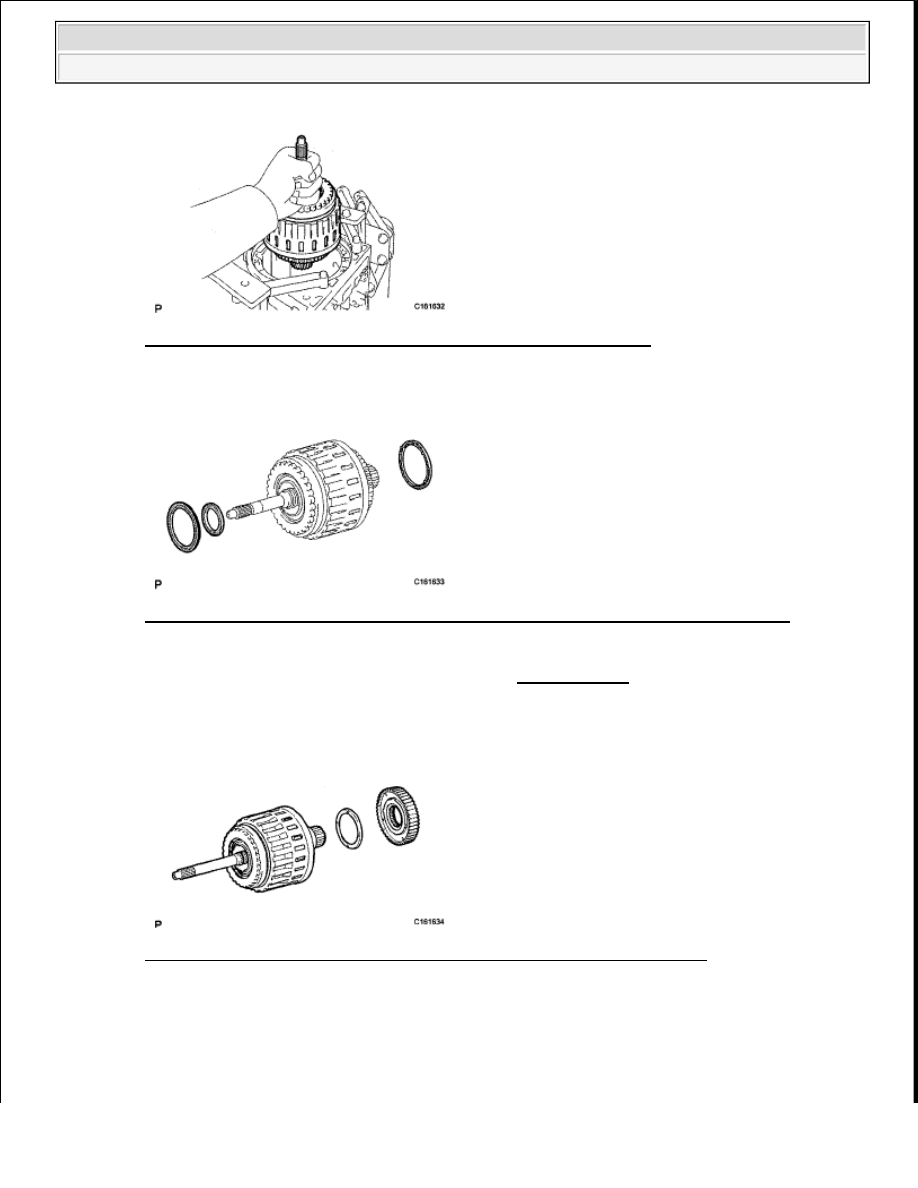

Fig. 410: Identifying Clutch Drum & Input Shaft Drum Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the clutch drum thrust washer and 2 thrust needle roller bearings.

Fig. 411: Identifying Clutch Drum Thrust Washer & Thrust Needle Roller Bearings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30. INSPECT NO. 2 1-WAY CLUTCH ASSEMBLY (See INSPECTION )

31. REMOVE NO. 2 1-WAY CLUTCH ASSEMBLY

a. Remove the No. 2 1-way clutch and clutch drum thrust washer from the clutch drum and input shaft

assembly.

Fig. 412: Identifying No. 2 1-Way Clutch & Clutch Drum Thrust Washer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32. FIX CLUTCH DRUM AND INPUT SHAFT ASSEMBLY

a. Place the oil pump onto the torque converter clutch, and then place the clutch drum and input shaft

assembly onto the oil pump.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































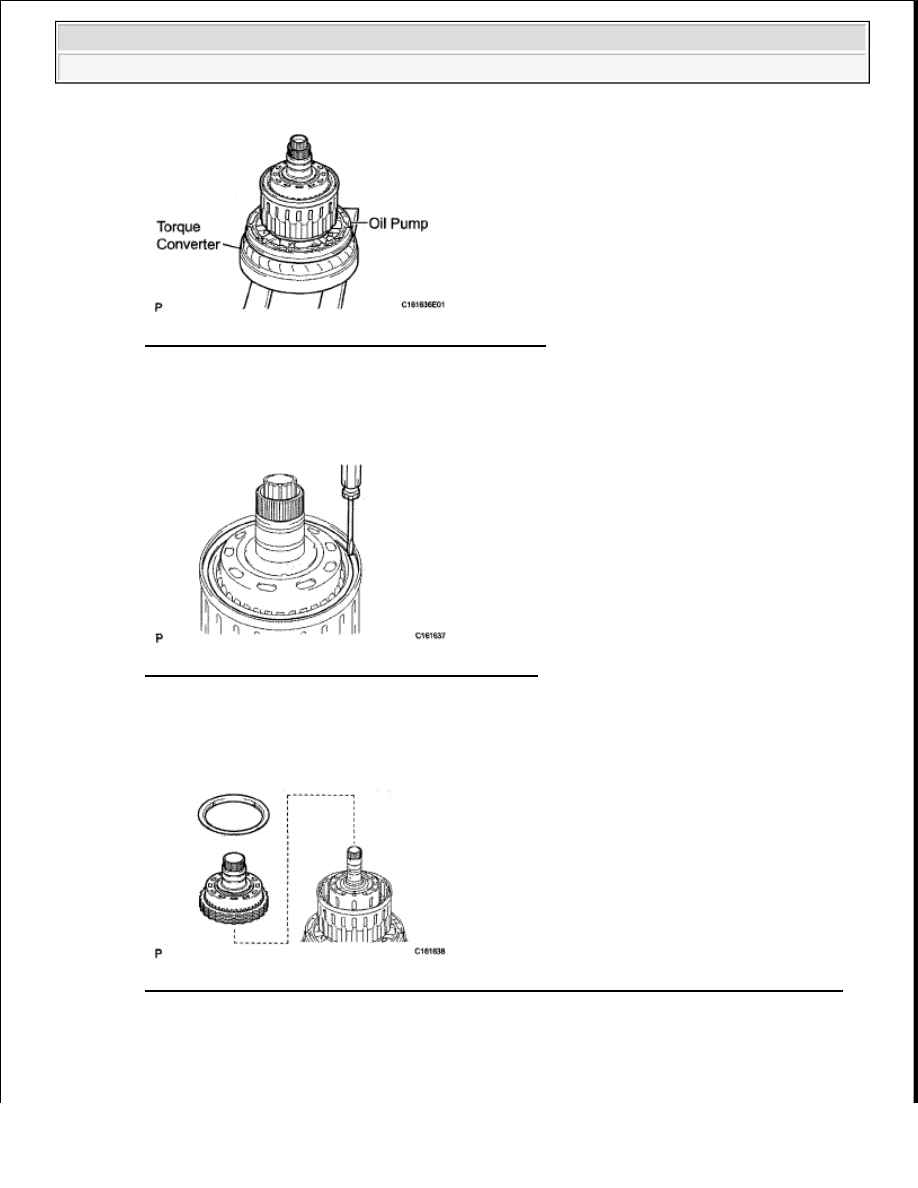

Fig. 413: Identifying Oil Pump & Torque Converter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. REMOVE REVERSE CLUTCH HUB SUB-ASSEMBLY

a. Using a screwdriver, remove the snap ring.

Fig. 414: Using Screwdriver To Remove Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the reverse clutch reaction sleeve and reverse clutch hub sub-assembly with the rear clutch

disc set from the clutch drum.

Fig. 415: Identifying Reverse Clutch Reaction Sleeve & Reverse Clutch Hub Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34. REMOVE REAR CLUTCH DISC SET

a. Remove the selective reverse clutch flange, 5 discs and 4 plates from the reverse clutch hub.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































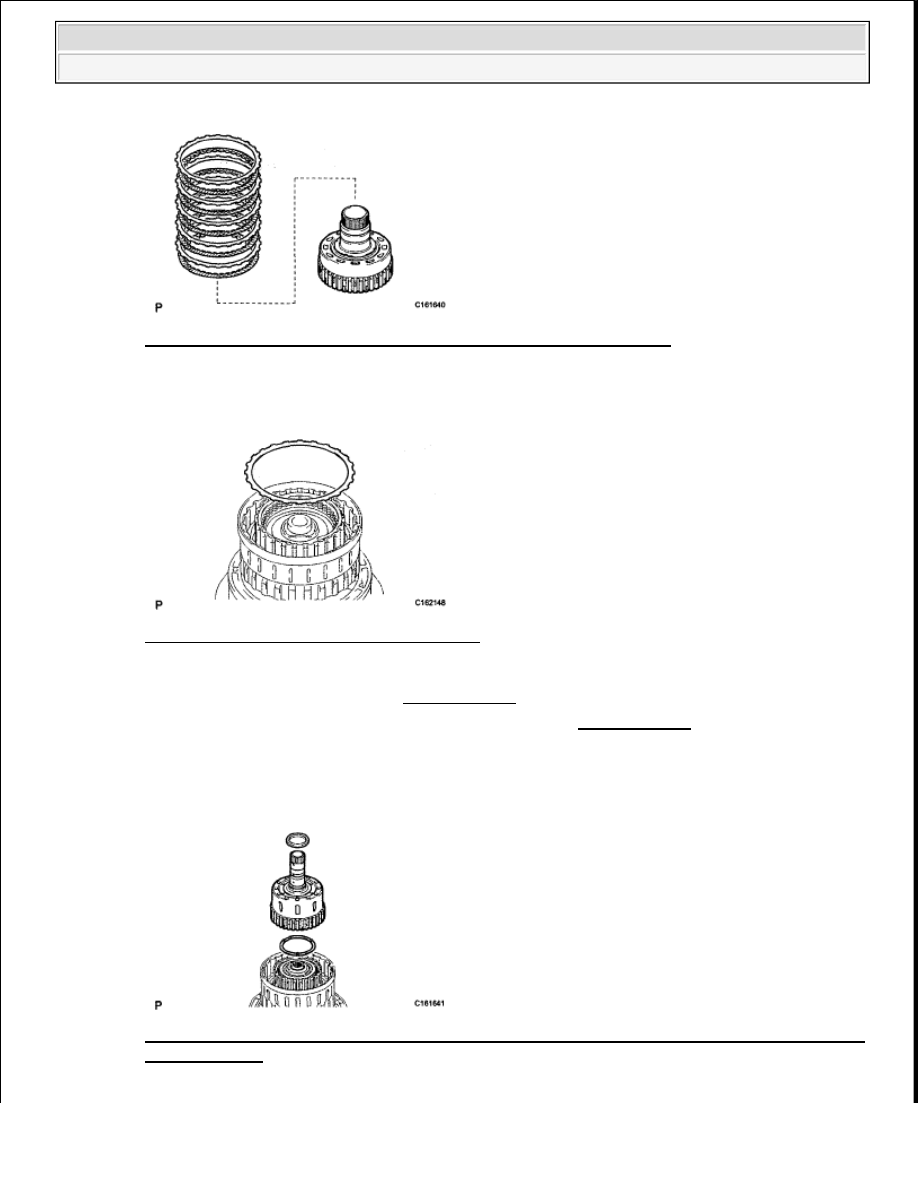

Fig. 416: Identifying Selective Reverse Clutch Flange, Discs & Plates
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the reverse clutch flange from the clutch drum.

Fig. 417: Identifying Reverse Clutch Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

35. INSPECT REAR CLUTCH DISC (See INSPECTION )

36. INSPECT REVERSE CLUTCH HUB SUB-ASSEMBLY (See INSPECTION )

37. REMOVE FORWARD CLUTCH HUB SUB-ASSEMBLY

a. Remove the thrust needle roller bearing, forward clutch hub and No. 3 clutch hub thrust washer

from the clutch drum.

Fig. 418: Identifying Thrust Needle Roller Bearing, Forward Clutch Hub & No. 3 Clutch Hub
Thrust Washer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































38. INSPECT FORWARD CLUTCH HUB SUB-ASSEMBLY (See INSPECTION )

39. REMOVE COAST CLUTCH HUB SUB-ASSEMBLY WITH NO. 4 1-WAY CLUTCH

ASSEMBLY

a. Remove the 2 thrust needle roller bearings, coast clutch hub with the No. 4 1-way clutch and thrust

bearing race from the clutch drum.

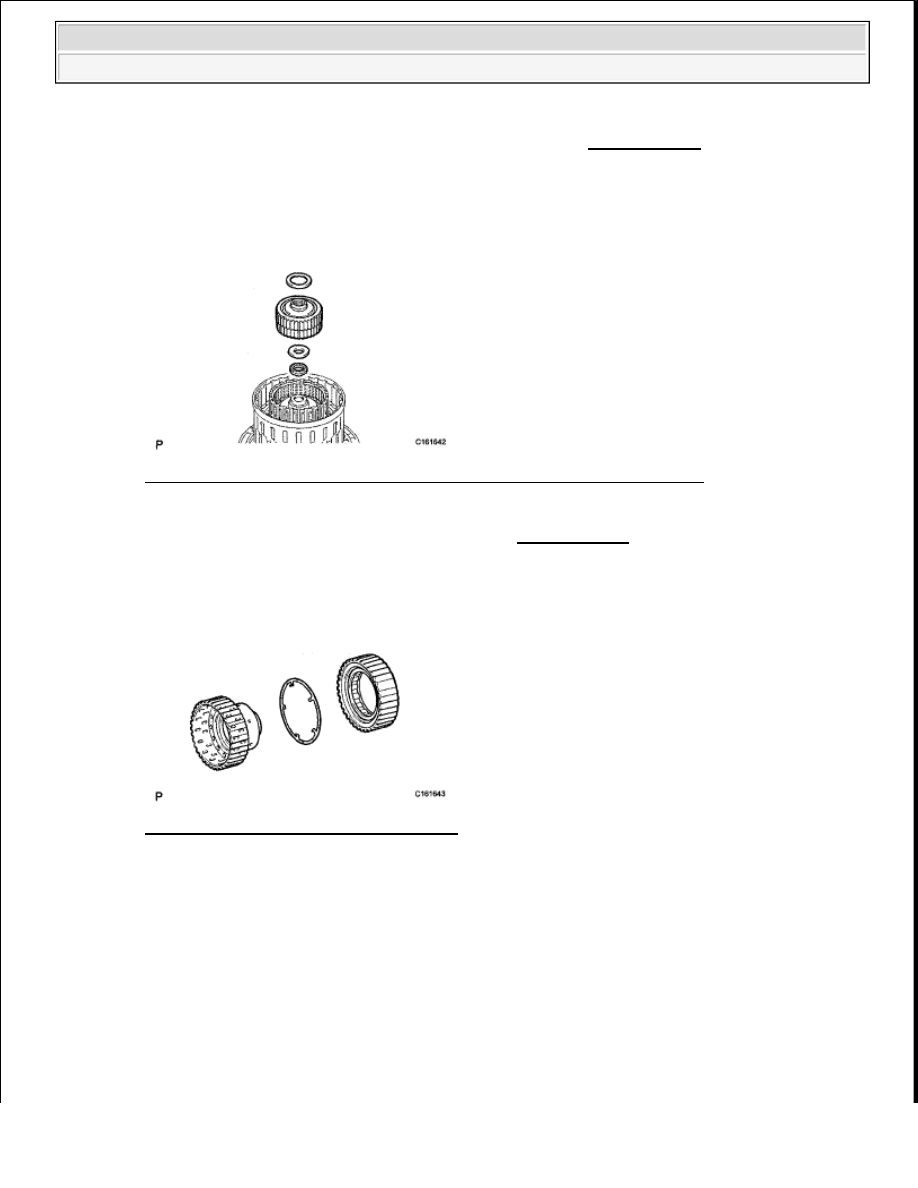

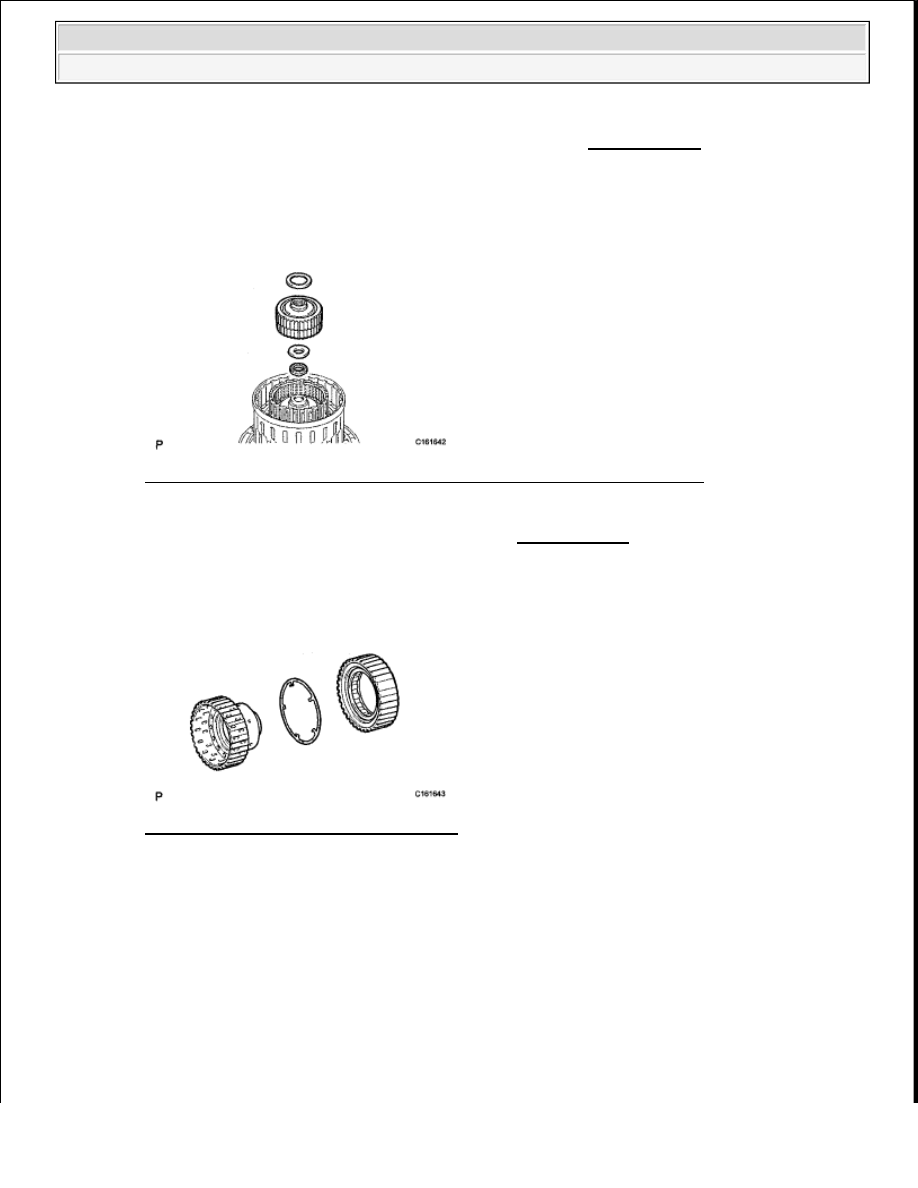

Fig. 419: Identifying Thrust Needle Roller Bearings & Coast Clutch Hub
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

40. INSPECT NO. 4 1-WAY CLUTCH ASSEMBLY (See INSPECTION )

41. REMOVE NO. 4 1-WAY CLUTCH ASSEMBLY

a. Separate the No. 4 1-way clutch from the coast clutch hub.

b. Remove the No. 2 clutch hub thrust washer from the coast clutch hub.

Fig. 420: Identifying No. 4 1-Way Clutch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

42. REMOVE FORWARD MULTIPLE DISC CLUTCH DISC SET

a. Using a screwdriver, remove the hole snap ring.
