23. REMOVE PARKING LOCK PAWL BRACKET

a. Remove the 3 bolts and bracket.

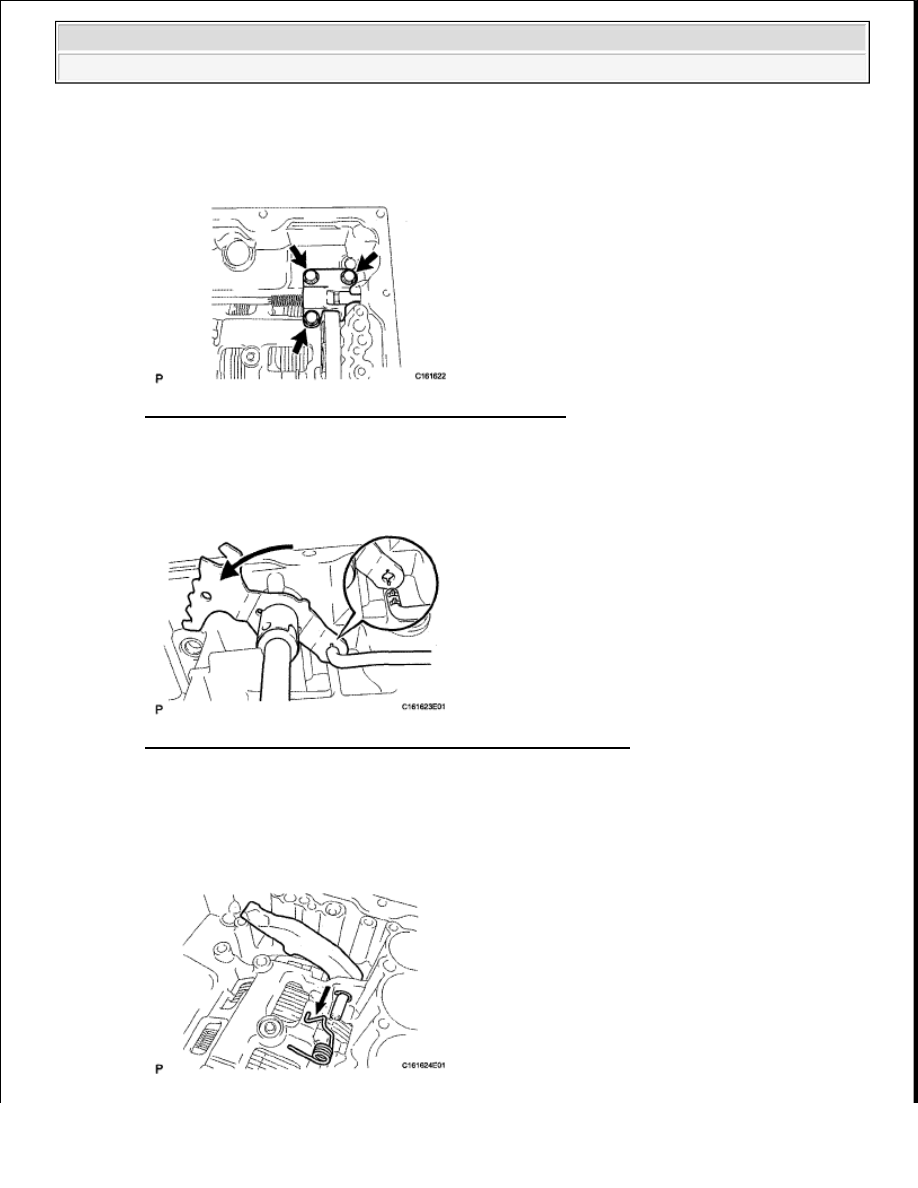

Fig. 401: Locating Parking Lock Pawl Bracket & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. REMOVE PARKING LOCK ROD SUB-ASSEMBLY

a. Disconnect the parking lock rod from the manual valve lever.

Fig. 402: Identifying Parking Lock Rod & Manual Valve Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. REMOVE PARKING LOCK PAWL

a. Pull out the parking lock pawl shaft from the front side, and then remove the lock pawl and spring.

b. Remove the E-ring from the shaft.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Fig. 403: Locating Lock Pawl & Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. REMOVE MANUAL VALVE LEVER SUB-ASSEMBLY

a. Using a screwdriver and hammer, cut off the spacer and remove it from the shaft.

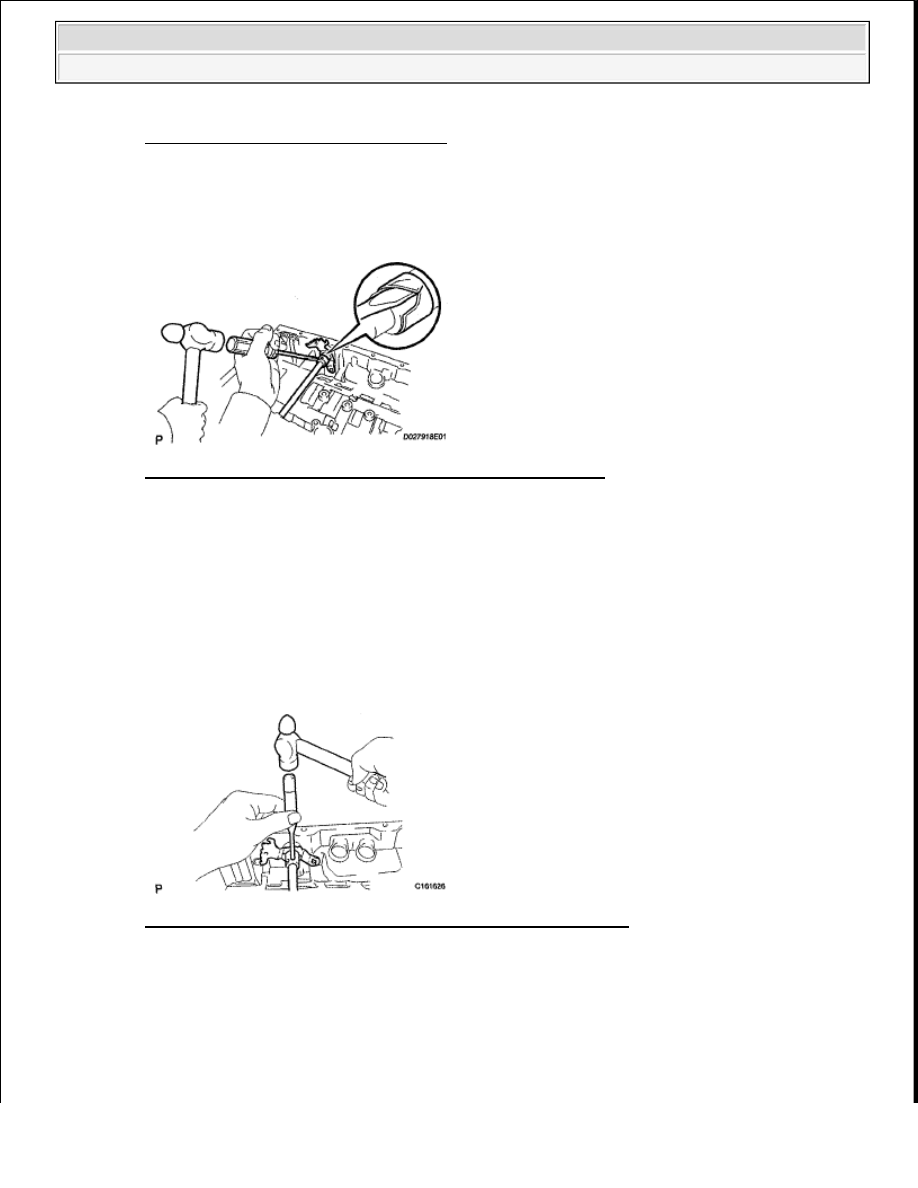

Fig. 404: Cutting Off Spacer Using Hammer & Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a pin punch and hammer, tap out the spring pin.

HINT:

Slowly tap out the spring pin so that it does not fall into the transmission case.

c. Pull the manual valve lever shaft out through the transmission case, and remove the manual valve

lever.

Fig. 405: Tapping Out Spring Pin Using Pin Punch & Hammer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. REMOVE MANUAL VALVE LEVER SHAFT OIL SEAL

a. Using a screwdriver, pry out the 2 oil seals.

NOTE:

Be careful not to damage the transmission case.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































HINT:

Wrap the tip of the screwdriver with tape before use.

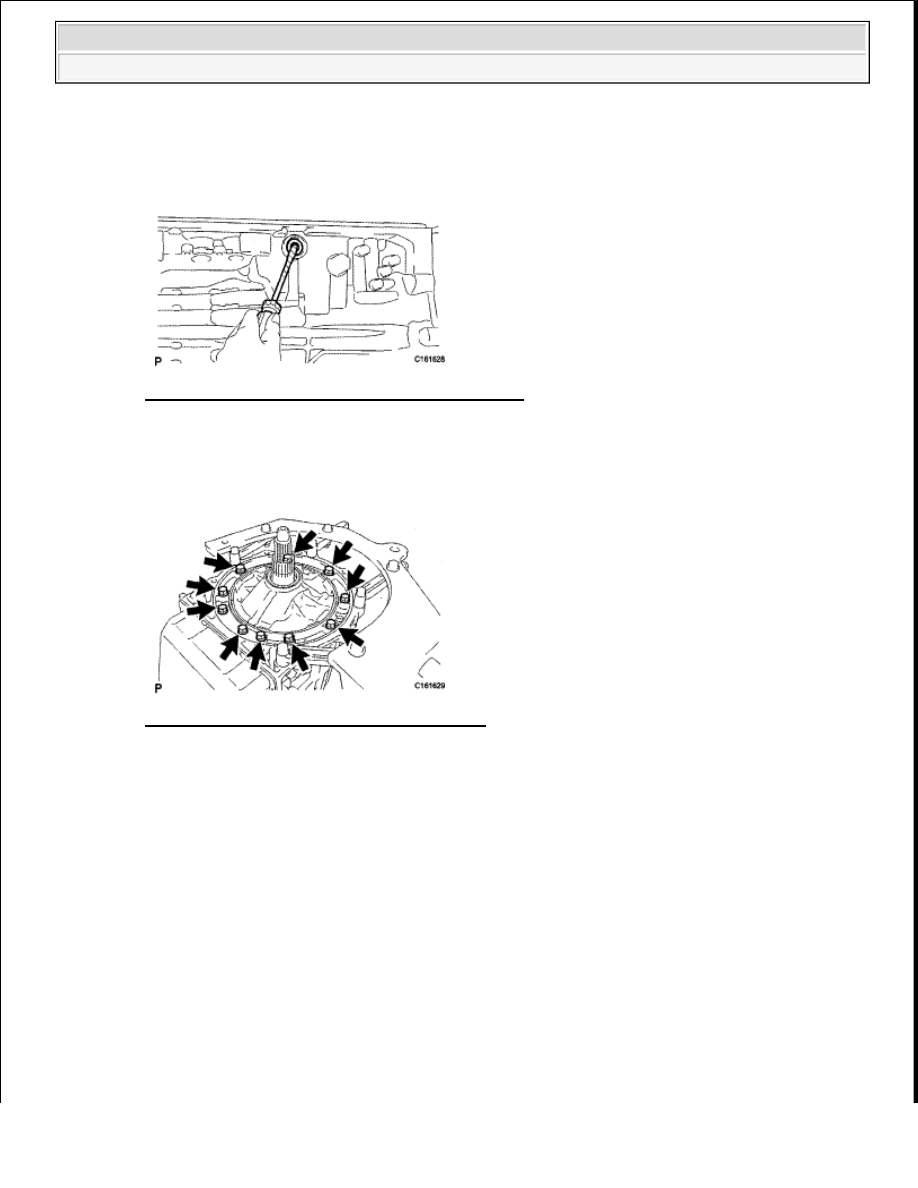

Fig. 406: Prying Out Oil Seals Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. REMOVE OIL PUMP ASSEMBLY

a. Remove the 10 bolts.

Fig. 407: Locating Oil Pump Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST, pull out the oil pump.

SST 09950-40011 (09951-04010, 09953-04020, 09958-04011, 09952-04010, 09954-04010, 09955-
04031, 09955-04031)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































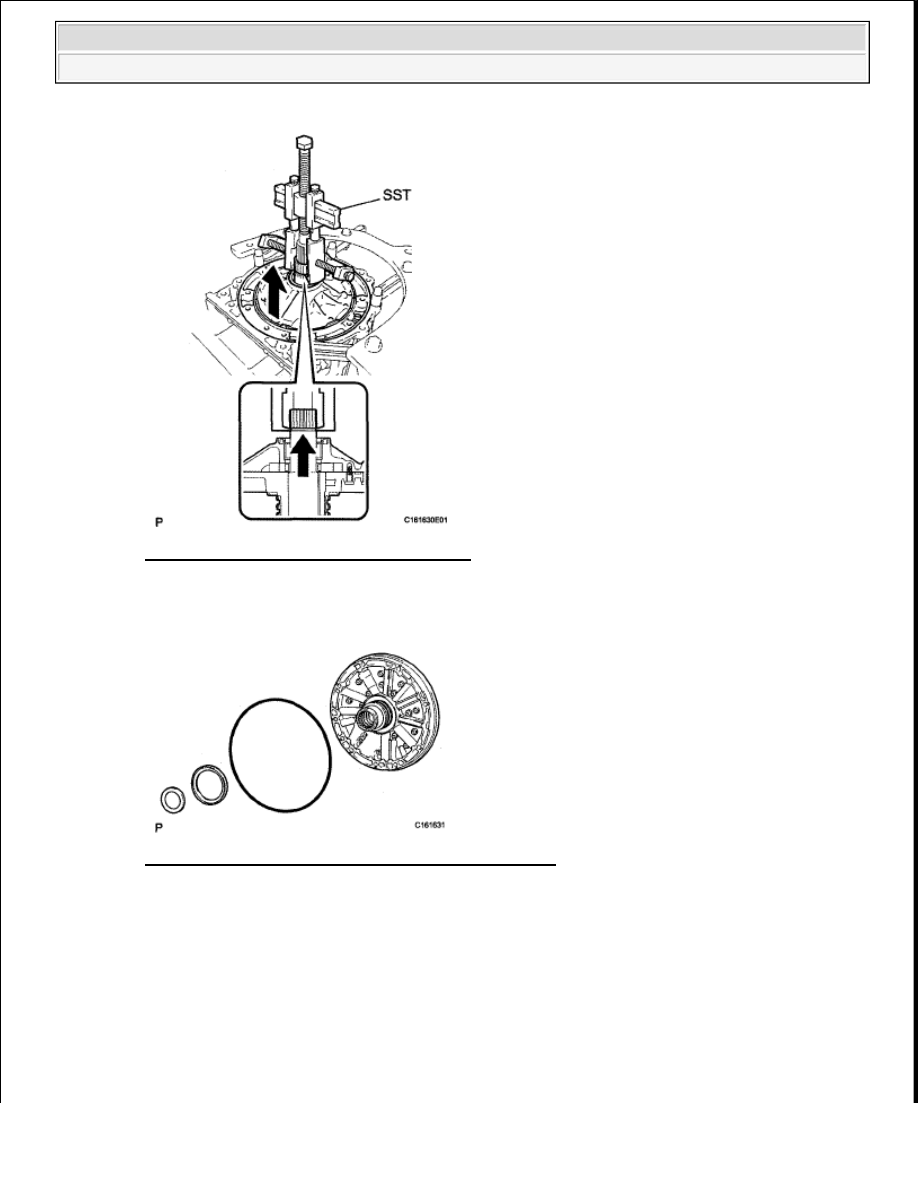

Fig. 408: Pulling Out Oil Pump Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the O-ring and 2 thrust bearing races from the oil pump.

Fig. 409: Identifying O-Ring & Thrust Bearing Races
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. REMOVE CLUTCH DRUM AND INPUT SHAFT ASSEMBLY

a. Remove the clutch drum and input shaft drum assembly from the transmission case.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
