Toyota Tundra. Manual - part 2890

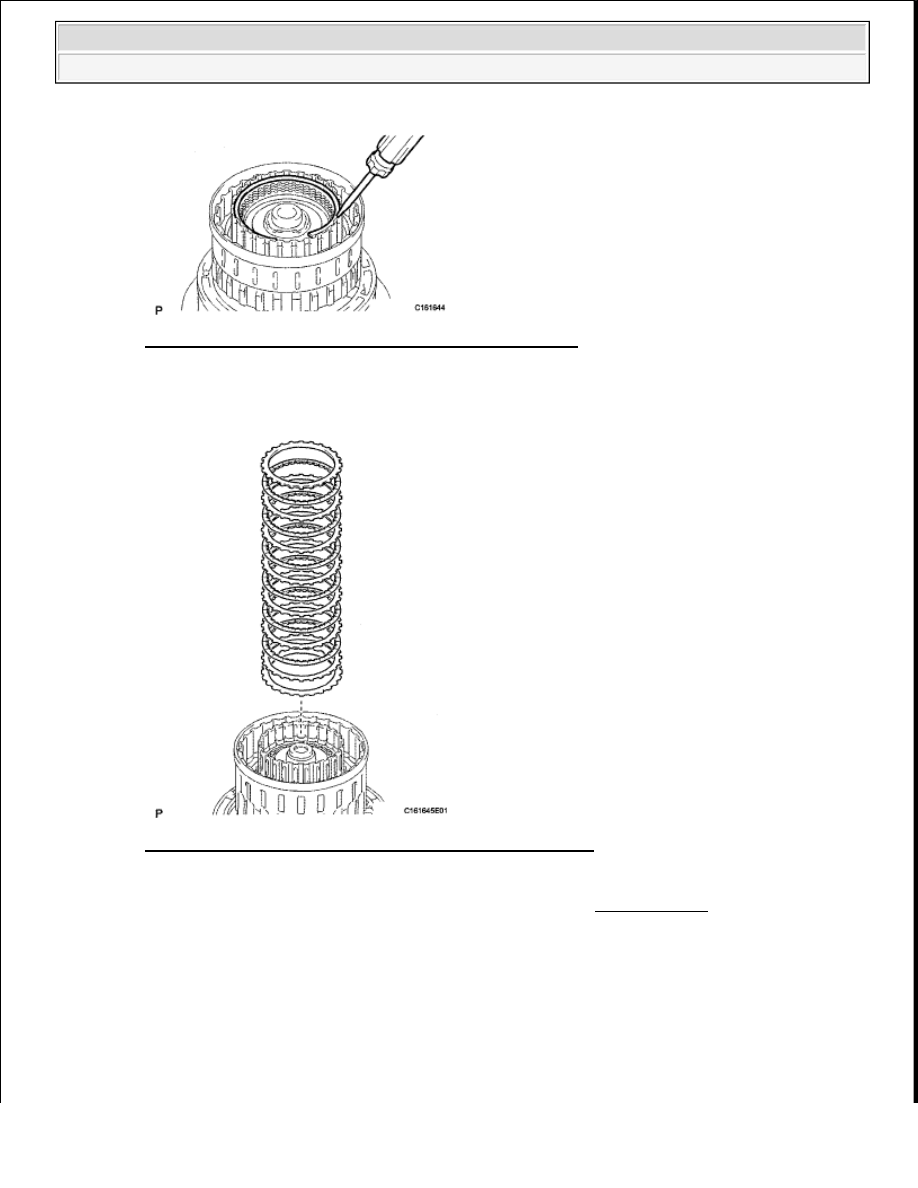

Fig. 421: Using Screwdriver To Remove Hole Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the flange, 6 discs, 6 plates and cushion plate from the input shaft.

Fig. 422: Identifying Flange, Discs, Plates & Cushion Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

43. INSPECT FORWARD MULTIPLE DISC CLUTCH DISC (See INSPECTION )

44. REMOVE COAST CLUTCH DISC SET

a. Using a screwdriver, remove the hole snap ring.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































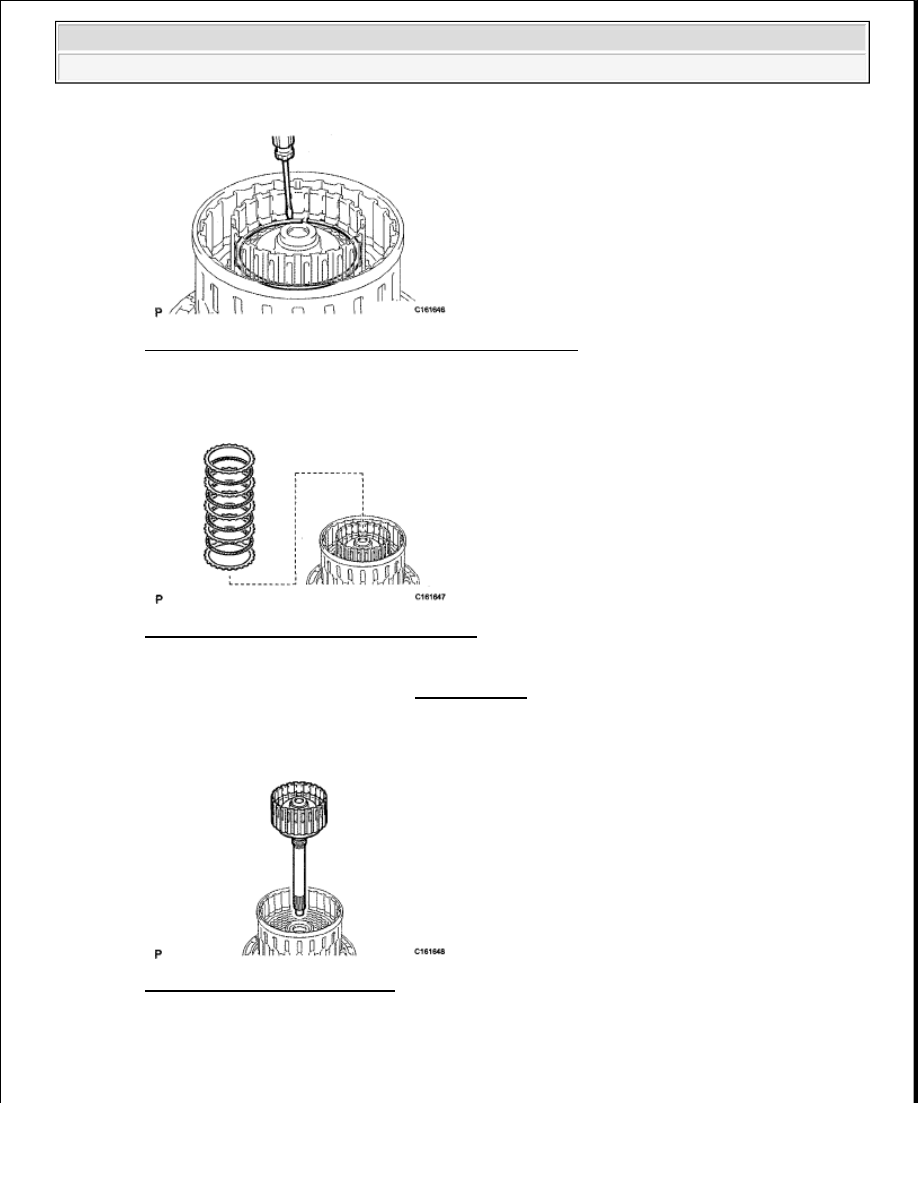

Fig. 423: Using Screwdriver To Remove Hole Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the flange, 4 discs and 4 plates from the input shaft.

Fig. 424: Identifying Flange, Discs & Plates
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

45. INSPECT COAST CLUTCH DISC (See INSPECTION )

46. REMOVE INPUT SHAFT SUB-ASSEMBLY

a. Remove the input shaft from the clutch drum.

Fig. 425: Identifying Input Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

47. REMOVE INPUT SHAFT OIL SEAL RING

a. Remove the 4 oil seal rings from the input shaft.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































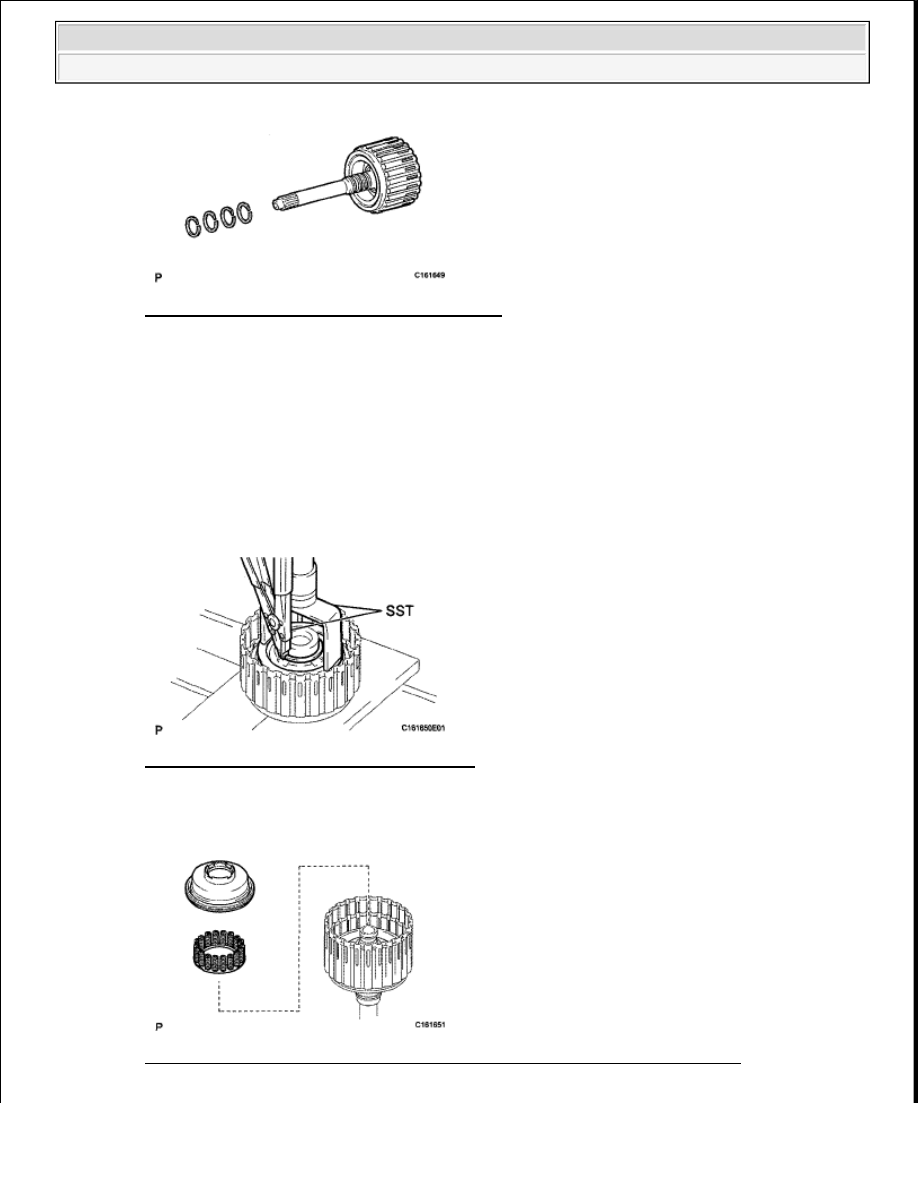

Fig. 426: Identifying Input Shaft Oil Seal Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

48. REMOVE COAST CLUTCH PISTON

a. Place SST on the No. 1 clutch balancer, and compress the return spring with a press.

SST 09350-30020 (09350-07040)

b. Using SST, remove the snap ring.

SST 09350-30020 (09350-07070)

Fig. 427: Using SST To Remove Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the No. 1 clutch balancer and forward clutch return spring from the input shaft.

Fig. 428: Identifying No. 1 Clutch Balancer & Forward Clutch Return Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































d. Remove the O-ring from the No. 1 clutch balancer.

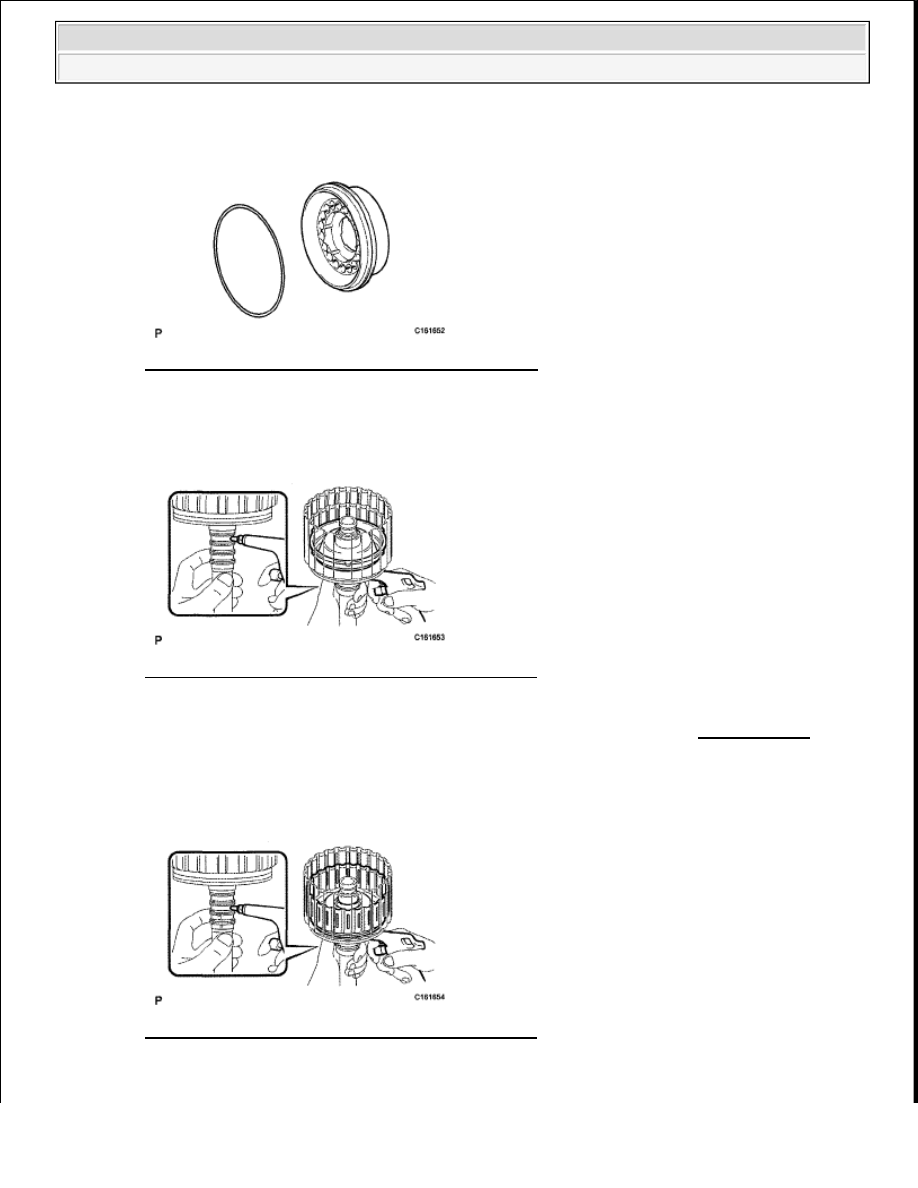

Fig. 429: Identifying No. 1 Clutch Balancer O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Hold the coast clutch piston by hand and apply compressed air to the input shaft to remove the

coast clutch piston.

Fig. 430: Applying Compressed Air To Input Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

49. INSPECT FORWARD CLUTCH RETURN SPRING SUB-ASSEMBLY (See INSPECTION )

50. REMOVE FORWARD CLUTCH PISTON SUB-ASSEMBLY

a. Hold the forward clutch piston by hand and apply compressed air to the input shaft to remove the

forward clutch piston.

Fig. 431: Applying Compressed Air To Input Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
