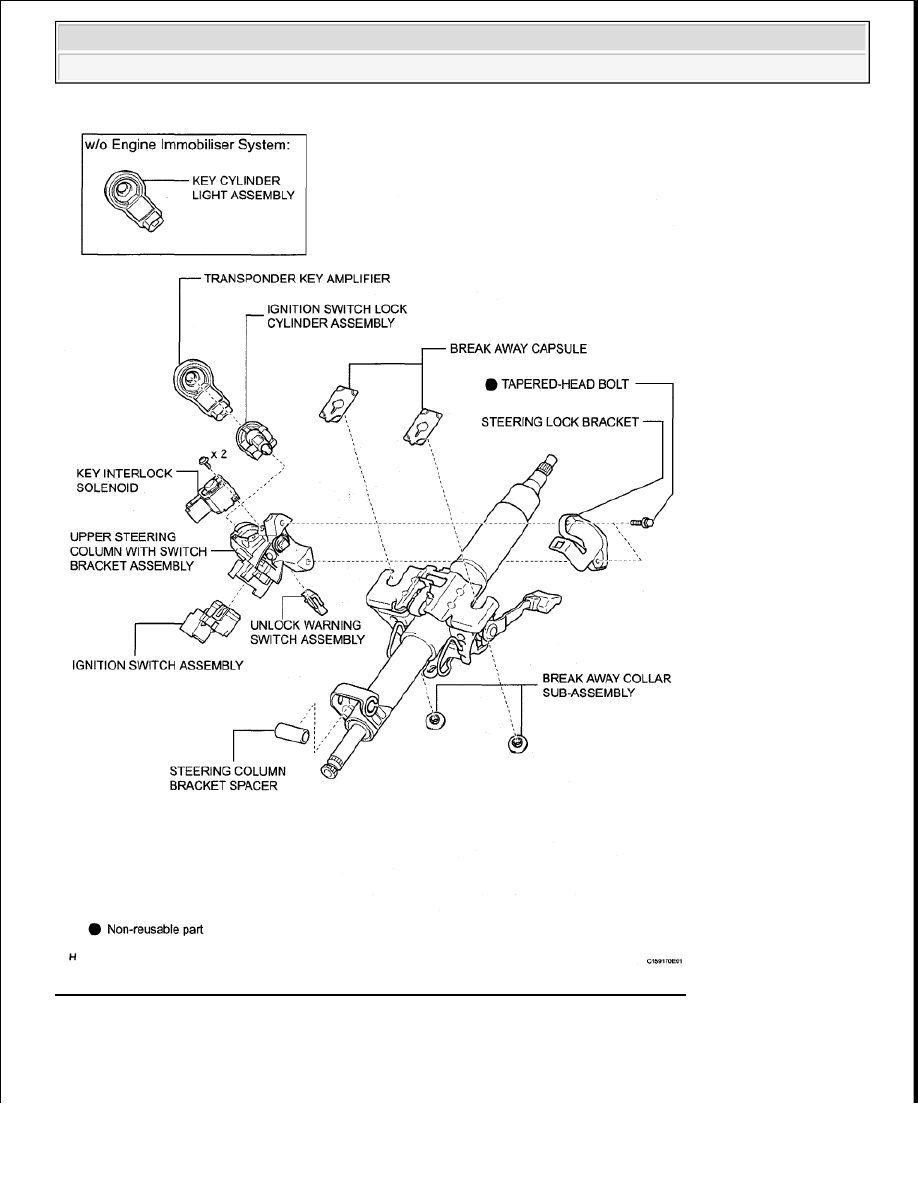

Fig. 94: Identifying Steering Column Assembly Replacement Components (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































1. PLACE FRONT WHEELS FACING STRAIGHT AHEAD

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE LOWER NO. 3 STEERING WHEEL COVER (See REMOVAL )

4. REMOVE LOWER NO. 2 STEERING WHEEL COVER (See REMOVAL )

5. REMOVE STEERING PAD (w/ Steering Pad Switch) (See REMOVAL )

6. REMOVE STEERING PAD (w/o Steering Pad Switch) (See REMOVAL )

7. REMOVE STEERING WHEEL ASSEMBLY

a. Remove the steering wheel set nut.

b. Put matchmarks on the steering wheel and main shaft.

c. Using SST, remove the steering wheel.

SST 09950-50013 (09951-05010, 09952-05010, 09953-05020, 09954-05011)

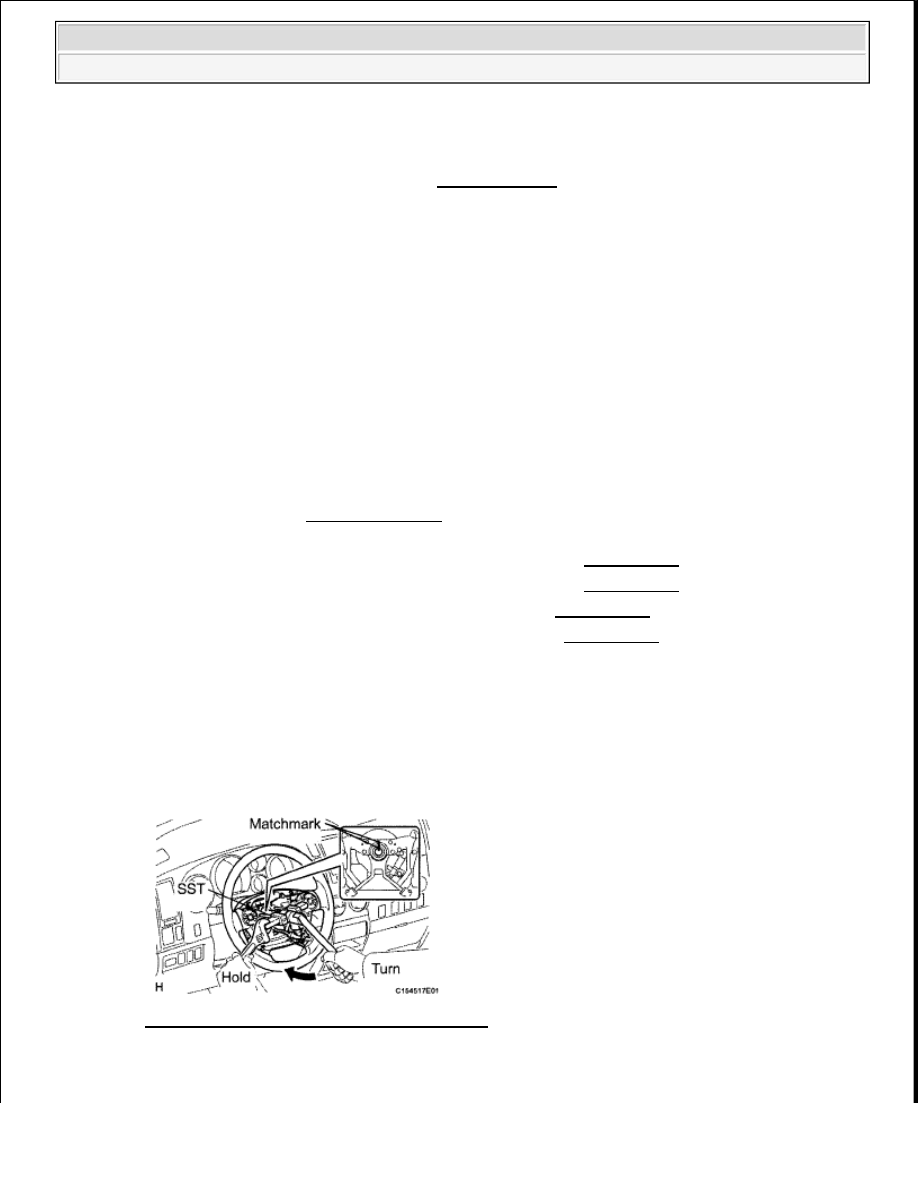

Fig. 95: Removing Steering Wheel With SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE LOWER STEERING COLUMN COVER

CAUTION: Some of these service operations affect the SRS airbag system. Read the

precautionary notices concerning the SRS airbag system before servicing
the steering column (see PRECAUTION ).

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































a. Remove the 2 screws.

b. Detach the 2 claws to remove the lower steering column cover.

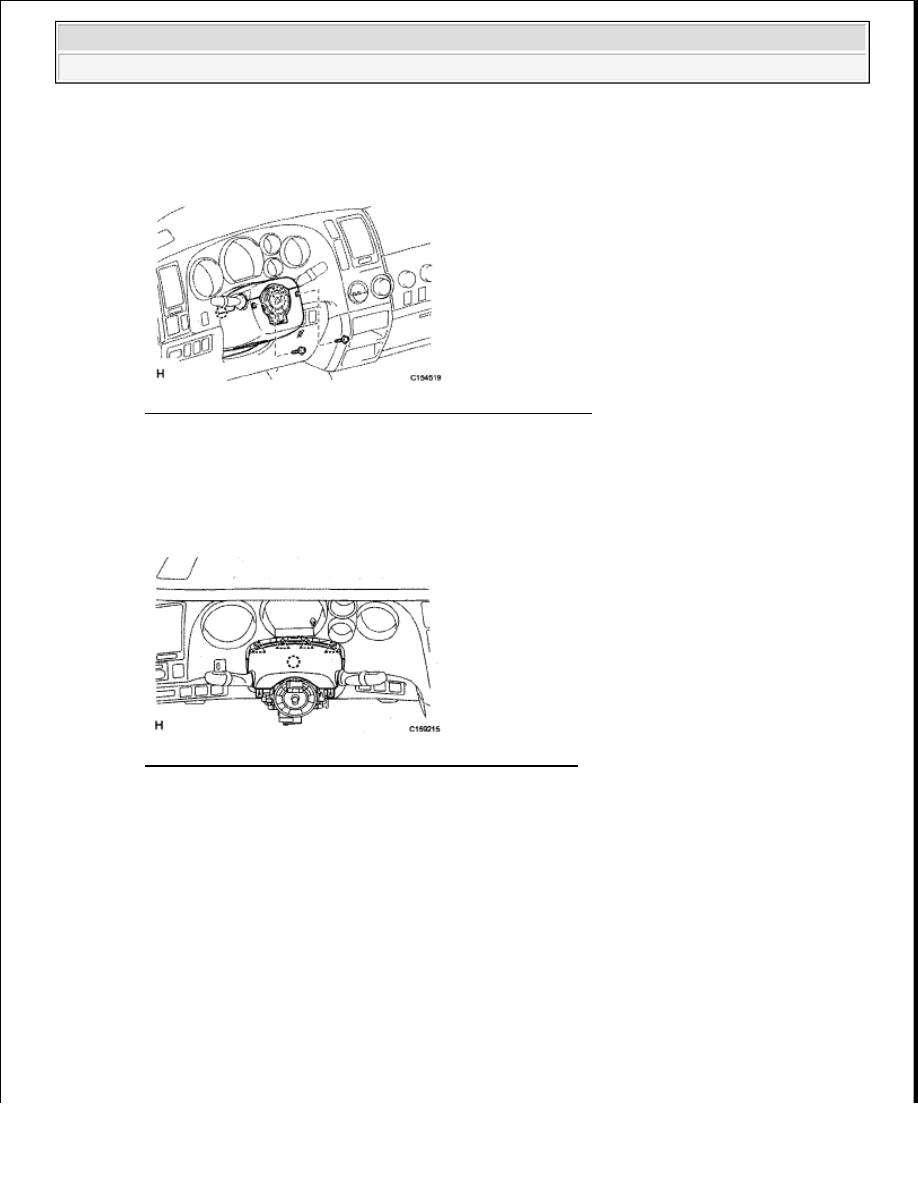

Fig. 96: Identifying Lower Steering Column Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE UPPER STEERING COLUMN COVER

a. Detach the 4 clips.

b. Detach the claw to remove the upper steering column cover.

Fig. 97: Identifying Upper Steering Column Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

a. Disconnect the 5 connectors from the turn signal switch with spiral cable.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































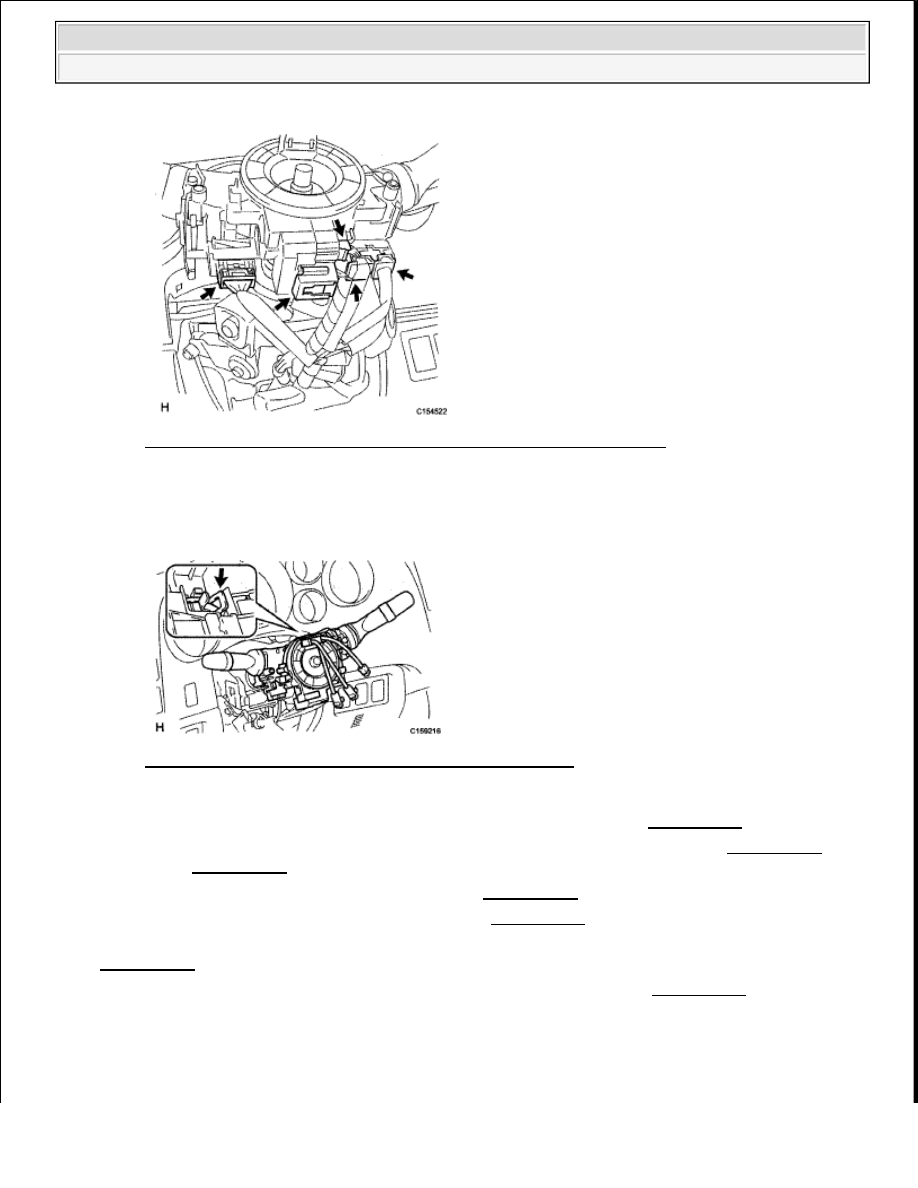

Fig. 98: Locating Turn Signal Switch With Spiral Cable Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using pliers, grip the claws of the clamp and remove the turn signal switch with spiral cable from

the steering column.

Fig. 99: Locating Turn Signal Switch With Spiral Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

12. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See REMOVAL , (for

Double Cab)REMOVAL (For CrewMax) )

13. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

14. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

15. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

16. REMOVE NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See REMOVAL )

17. REMOVE NO. 1 AIR DUCT SUB-ASSEMBLY

a. Remove the bolt and air duct.
