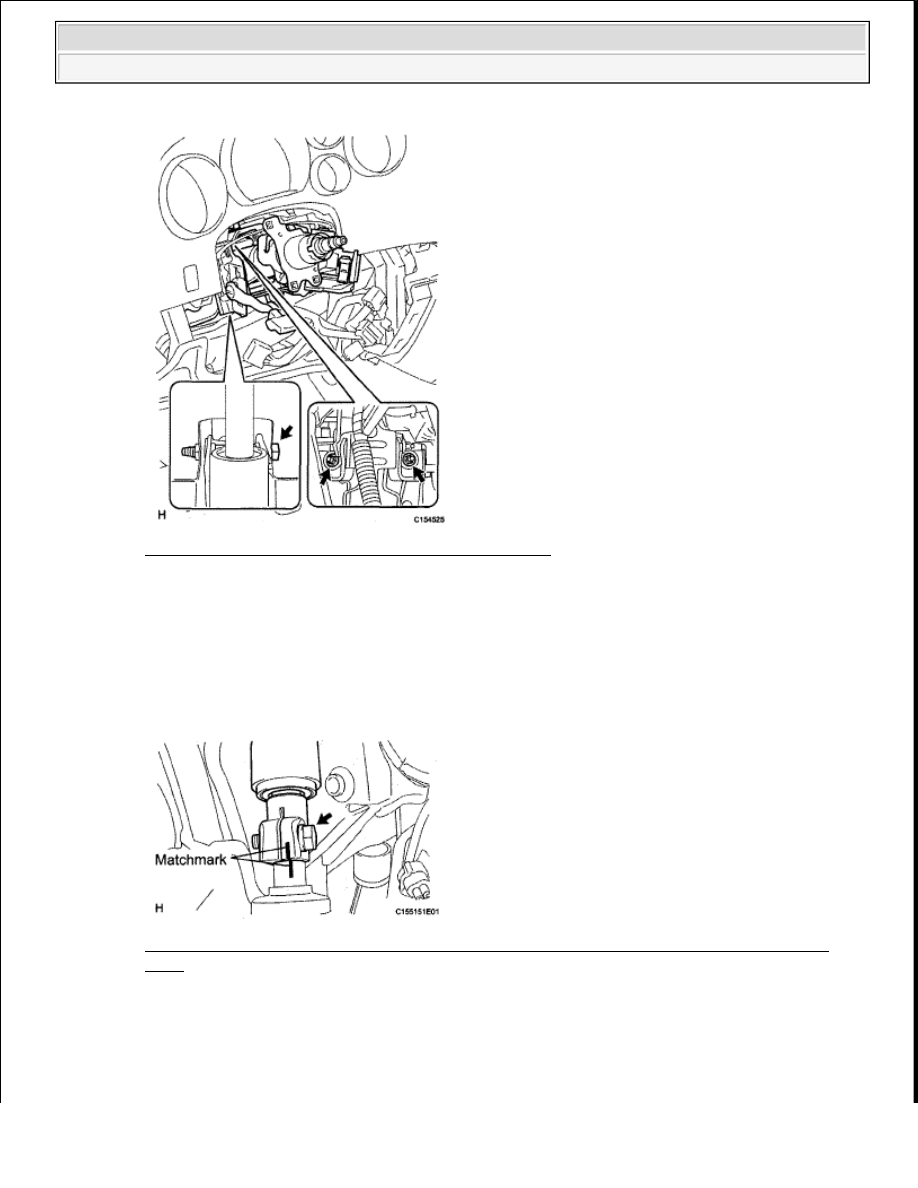

Fig. 80: Locating Steering Column With Bolt & Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

a. Align the matchmarks on the No. 2 steering intermediate shaft and power steering gear.

b. Install the bolt.

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

Fig. 81: Identifying Matchmarks On No. 2 Steering Intermediate Shaft & Power Steering
Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL STEERING INTERMEDIATE SHAFT ASSEMBLY

a. Align the matchmarks on the steering intermediate shaft and No. 2 steering intermediate shaft.

b. Install the bolt.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

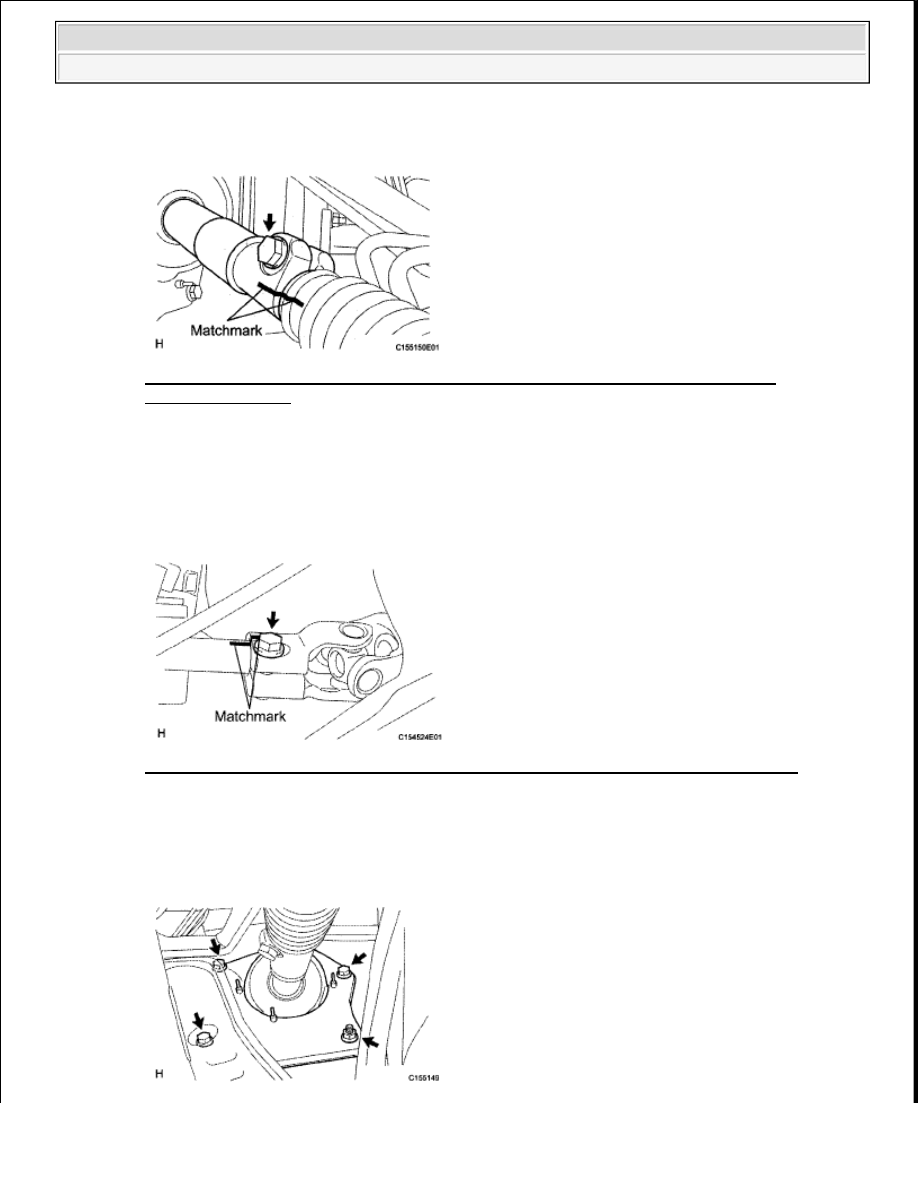

Fig. 82: Identifying Matchmarks On No. 2 Steering Intermediate Shaft & Steering
Intermediate Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Align the matchmarks on the steering column and steering intermediate shaft.

d. Install the bolt.

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

Fig. 83: Identifying Matchmarks On Steering Intermediate Shaft & Steering Column
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the 3 bolts and nut.

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































Fig. 84: Locating Steering Intermediate Shaft Nut & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL NO. 1 AIR DUCT SUB-ASSEMBLY

a. Install the air duct with the bolt.

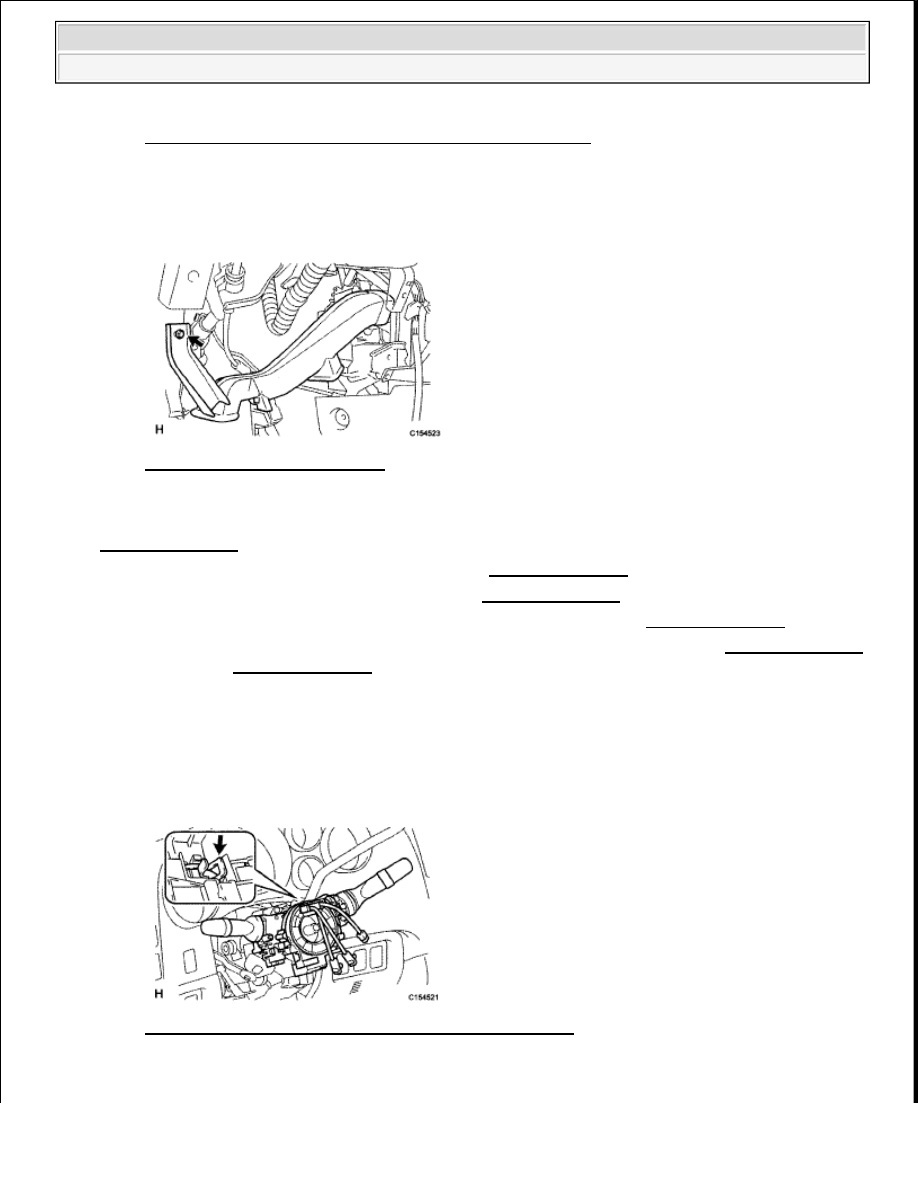

Fig. 85: Locating Air Duct Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

6. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

7. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

8. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

9. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See INSTALLATION

(for Double Cab), INSTALLATION (for CrewMax)

10. INSTALL COLUMN SHIFT LEVER SUB-ASSEMBLY (See INSTALLATION )

11. CONNECT COLUMN SHIFT TRANSMISSION CONTROL CABLE ASSEMBLY (See

INSTALLATION )

12. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

a. Install the turn signal switch with spiral cable to the steering column with the clamp.

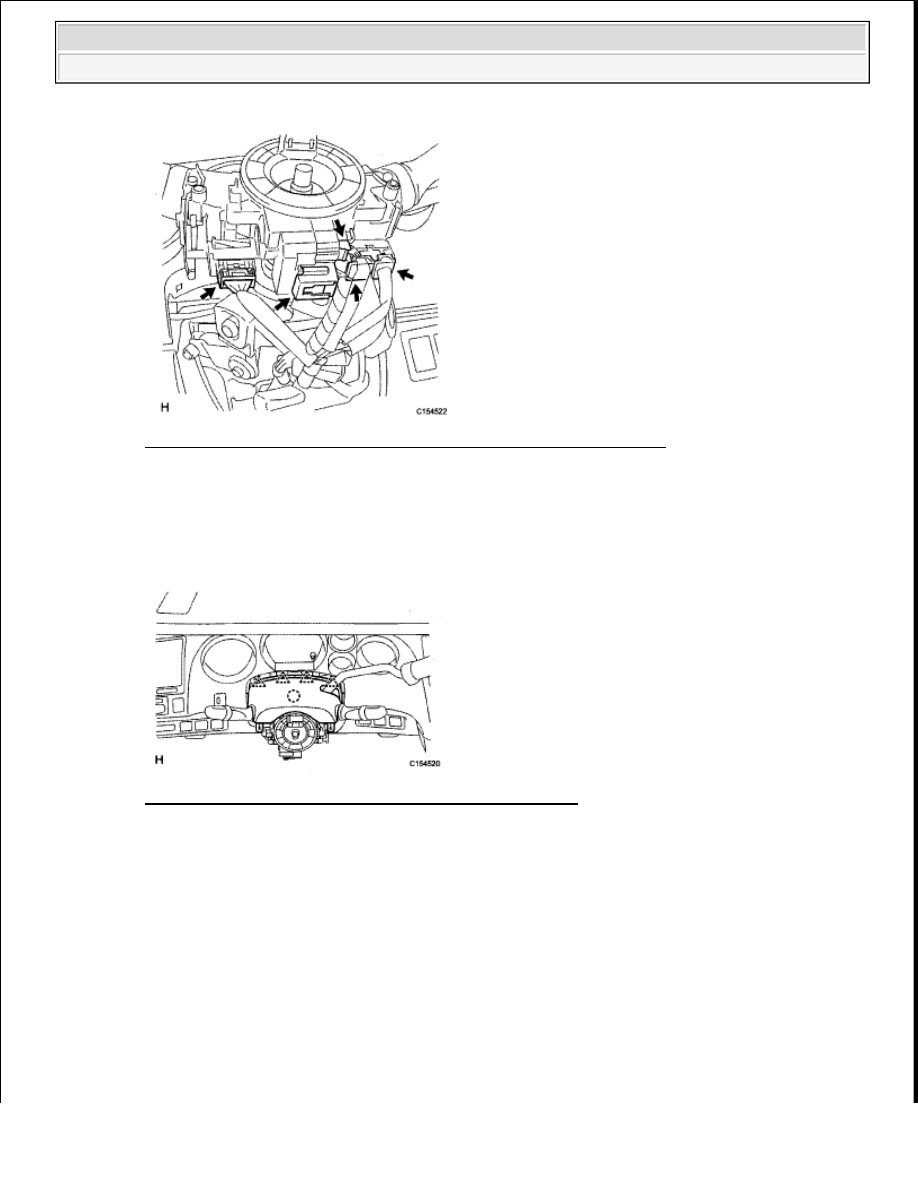

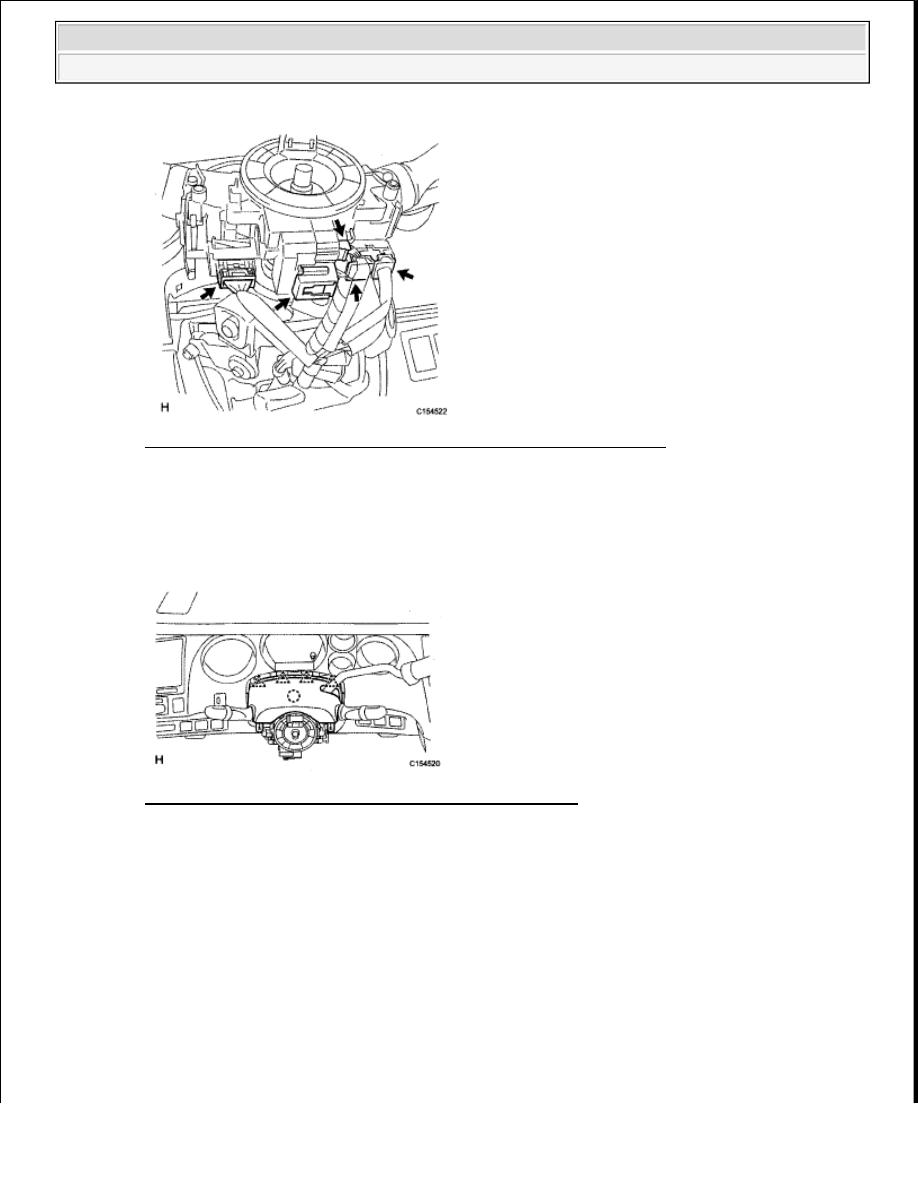

Fig. 86: Locating Turn Signal Switch With Spiral Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the 5 connectors to the turn signal switch with spiral cable.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































Fig. 87: Locating Turn Signal Switch With Spiral Cable Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL UPPER STEERING COLUMN COVER

a. Attach the claw to install the upper steering column cover.

b. Attach the 4 clips.

Fig. 88: Identifying Upper Steering Column Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL LOWER STEERING COLUMN COVER

a. Attach the 2 claws to install the lower steering column cover.

b. Install the 2 screws.

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)
