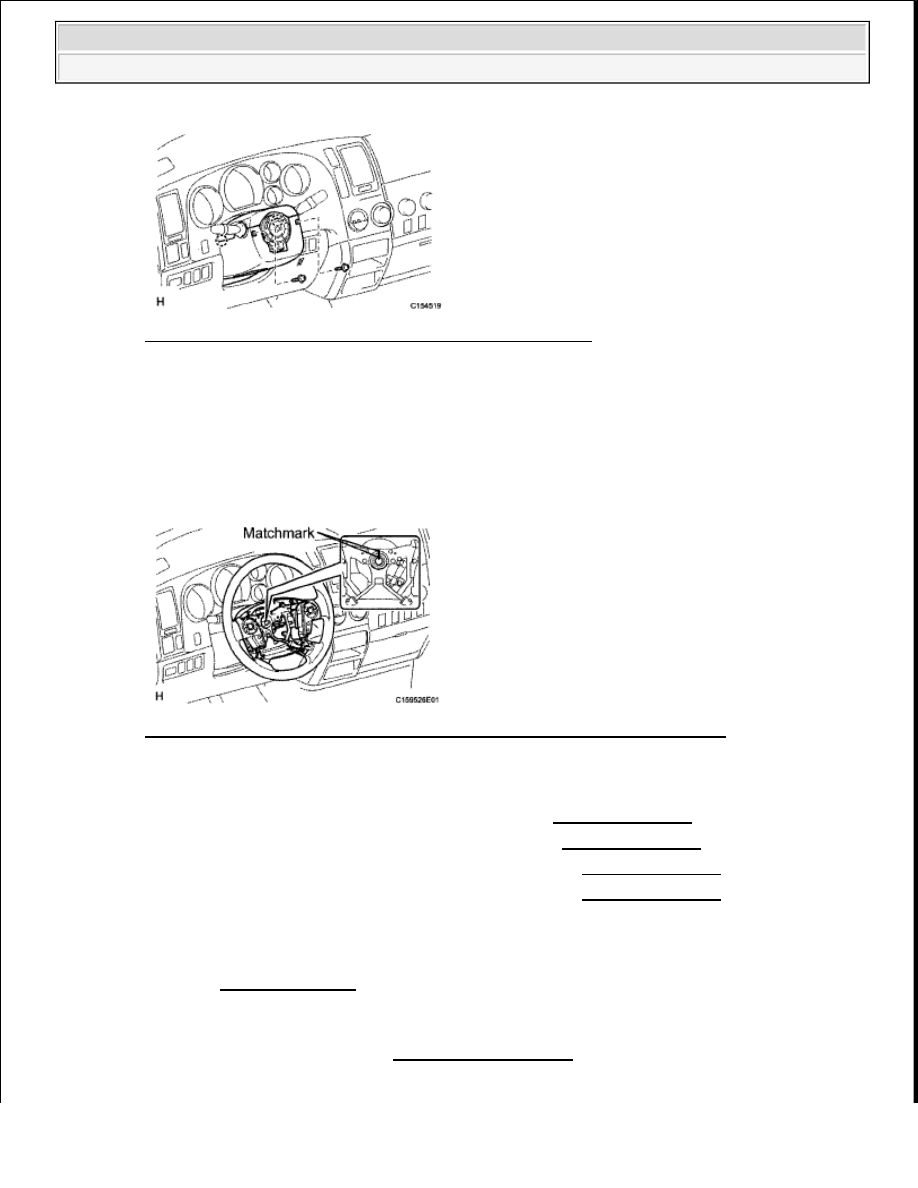

Fig. 89: Identifying Lower Steering Column Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL STEERING WHEEL ASSEMBLY

a. Align the matchmarks on the steering wheel and steering main shaft.

b. Install the steering wheel set nut.

Torque: 50 N*m (510 kgf*cm, 37 ft.*lbf)

Fig. 90: Identifying Matchmarks On Steering Wheel & Steering Main Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSPECT STEERING WHEEL CENTER POINT

17. INSTALL STEERING PAD (w/ Steering Pad Switch) (See INSTALLATION )

18. INSTALL STEERING PAD (w/o Steering Pad Switch) (See INSTALLATION )

19. INSTALL LOWER NO. 3 STEERING WHEEL COVER (See INSTALLATION )

20. INSTALL LOWER NO. 2 STEERING WHEEL COVER (See INSTALLATION )

21. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

22. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

NOTE:

Some systems need to be initialized after the cable is reconnected (See
INITIALIZATION ).



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































STEERING COLUMN ASSEMBLY (FOR MANUAL TILT AND MANUAL
TELESCOPIC STEERING COLUMN)

COMPONENTS

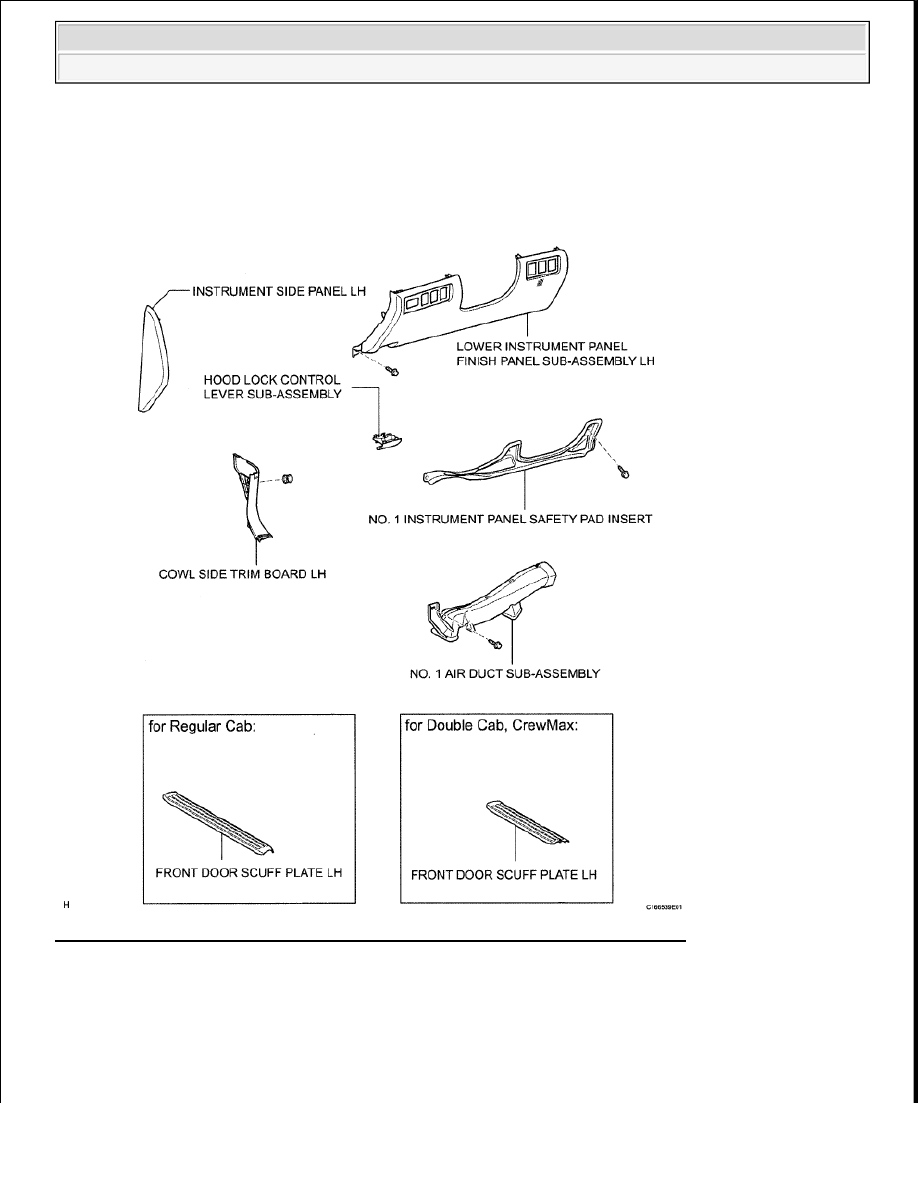

Fig. 91: Identifying Steering Column Assembly Replacement Components (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra

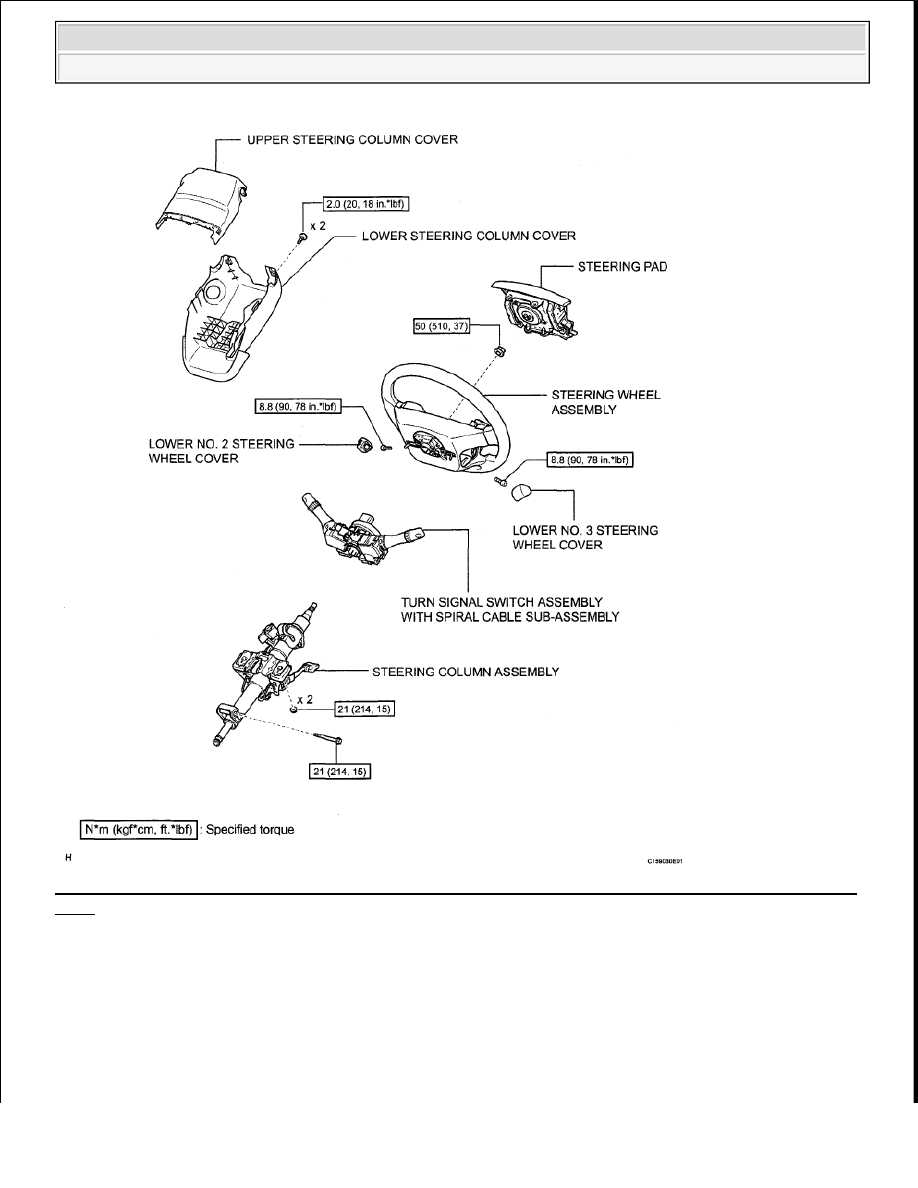

Fig. 92: Identifying Steering Column Assembly Replacement Components With Torque Specifications (2
Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra

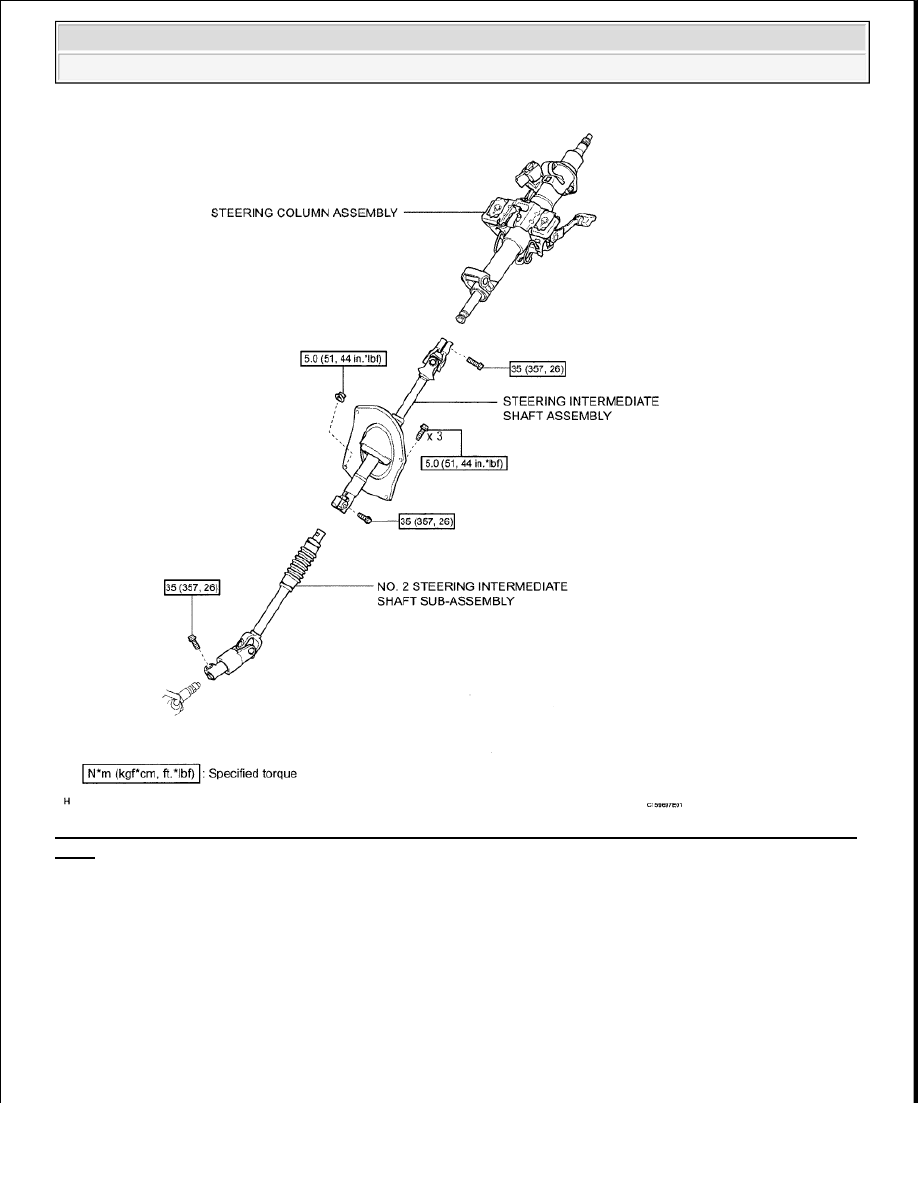

Fig. 93: Identifying Steering Column Assembly Replacement Components With Torque Specifications (3
Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
