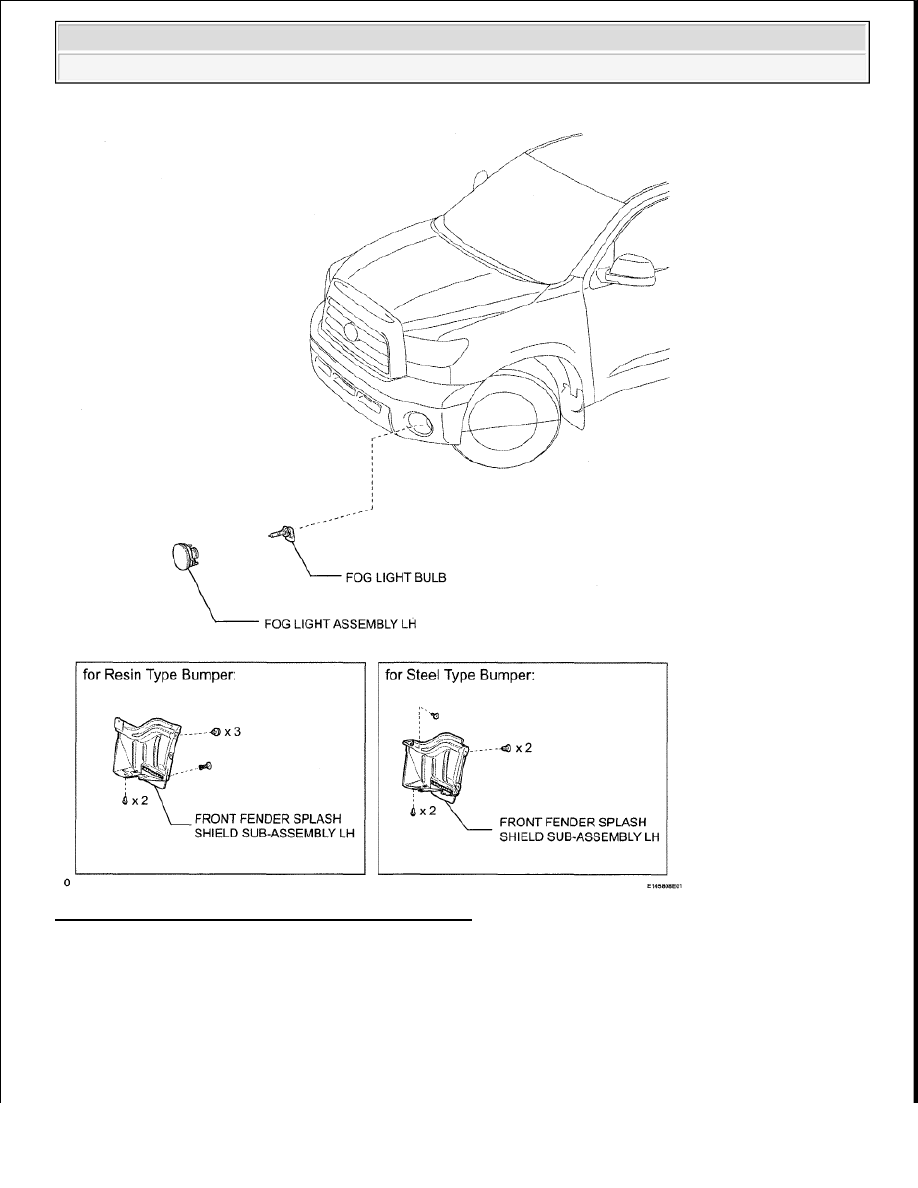

Fig. 103: Identifying Fog Light Assembly Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































1. REMOVE FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY LH

2. REMOVE FOG LIGHT ASSEMBLY LH

a. for Steel Type Bumper:

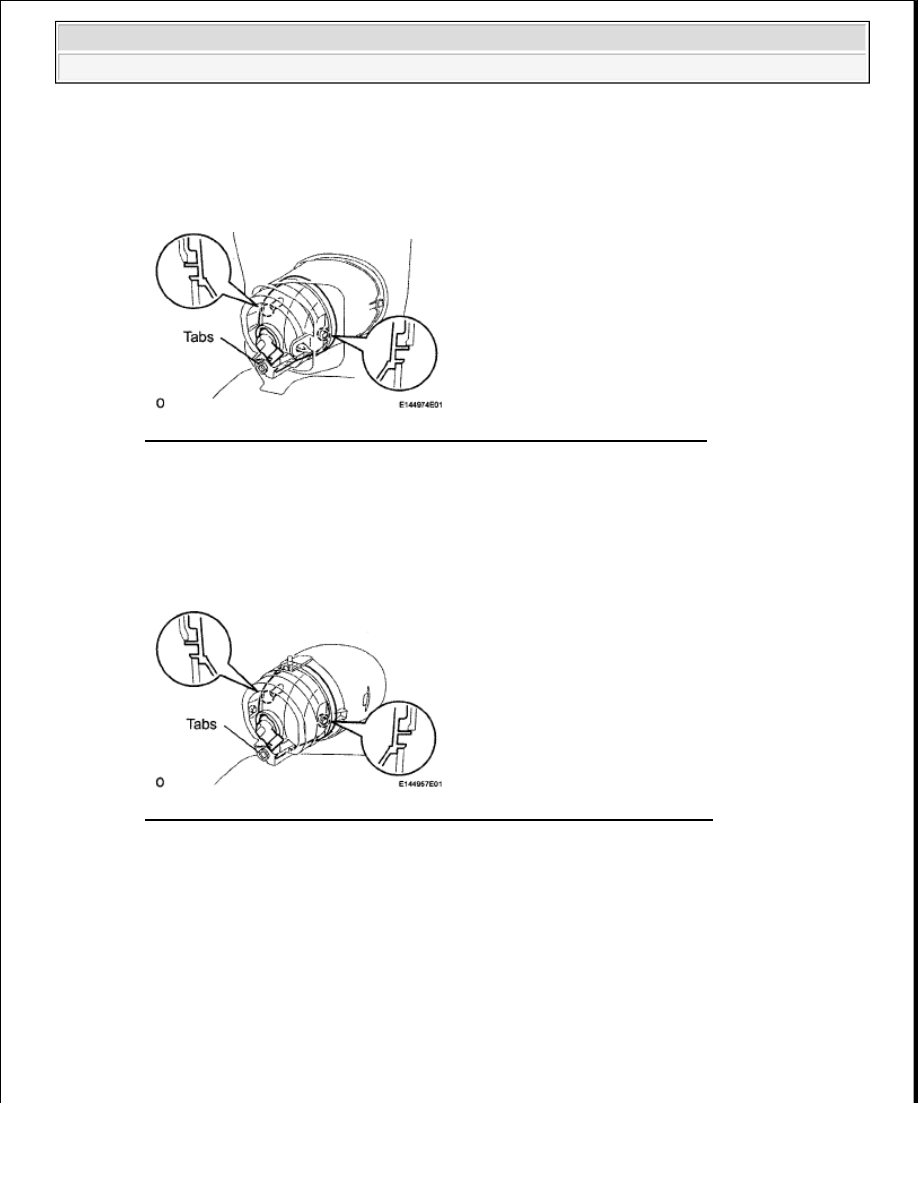

Fig. 104: Identifying LH Fog Light Assembly Claws (Steel Type Bumper)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Disconnect the connector.

2. Push the tabs on the grommet.

3. Detach the 2 claws and remove the fog light.

b. for Resin Type Bumper:

Fig. 105: Identifying LH Fog Light Assembly Claws (Resin Type Bumper)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Disconnect the connector.

2. Push the tabs on the aiming screw.

3. Detach the 2 claws and remove the fog light.

DISASSEMBLY

1. REMOVE FOG LIGHT BULB

a. Turn the bulb in the direction indicated by the arrow and pull to remove it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

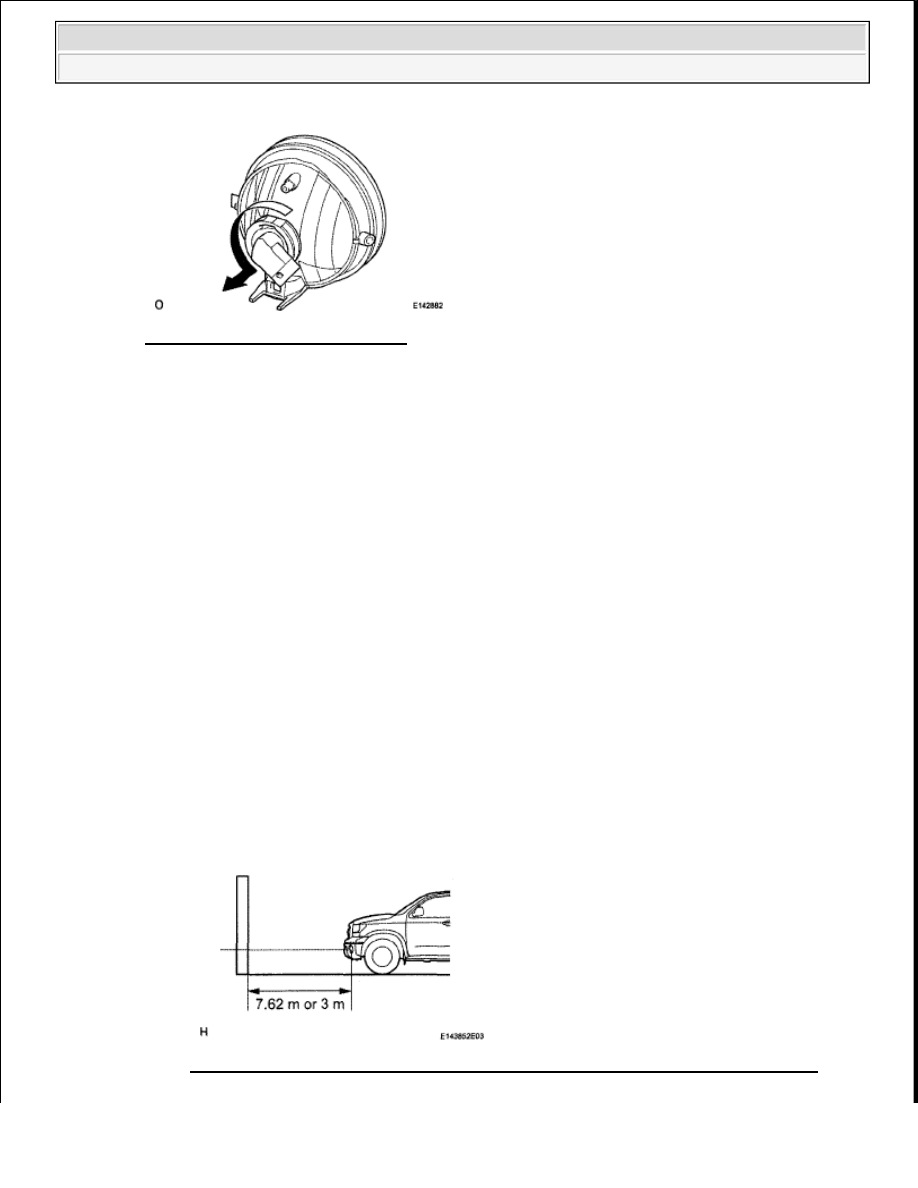

Fig. 106: Locating Fog Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ADJUSTMENT

1. VEHICLE PREPARATION FOR FOG LIGHT AIM

a. Prepare the vehicle:



Ensure there is no damage or deformation to the body around the fog lights.



Fill the fuel tank.



Make sure that the oil is filled to the specified level.



Make sure that the coolant is filled to the specified level.



Inflate the tires to the appropriate pressure.



Place the spare tire, tools, and jack in their original positions.



Unload the trunk.



Have a person of average weight (68 kg, 149.9 lb) sit in the driver's seat.

2. PREPARATION FOR FOG LIGHT AIMING

a. Prepare the vehicle according to the following conditions:



Place the vehicle in a location that is dark enough to clearly observe the cutoff line. The
cutoff line is a distinct line, below which light from the fog lights can be observed and above
which it cannot.



Place the vehicle at a 90° angle to the wall.



Create a 7.62 m (25.0 ft.) distance between the vehicle (fog light bulb center) and the wall.

Fig. 107: Identifying Distance Between Vehicle (Fog Light Bulb Center) And Wall
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

































Place the vehicle on a level surface.



Bounce the vehicle up and down to settle the suspension.

b. Prepare a piece of thick white paper (approximately 2 m (6.56 ft.) (height) x 4 m (13.1 ft.) (width))

to use as a screen.

c. Draw a vertical line down the center of the screen (V line).

d. Set the screen as shown in the illustration.

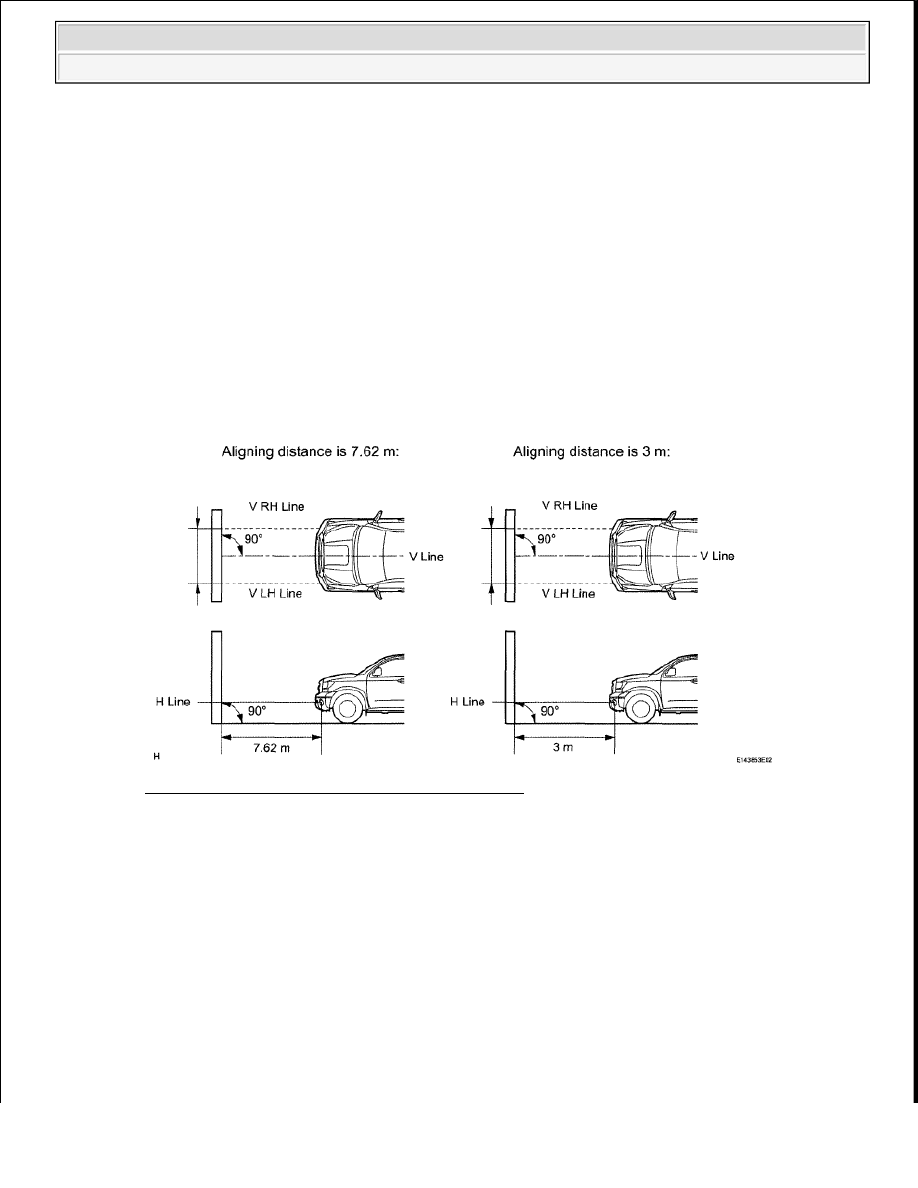

Fig. 108: Identifying Headlight Aligning Distance
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:



Stand the screen perpendicular to the ground.



Align the V line on the screen with the center of the vehicle.

e. Draw base lines (H line, V LH, V RH lines) on the screen as shown in the illustration.

NOTE:

A distance of 7.62 m (25.0 ft.) between the vehicle (fog light bulb
center) and the wall is necessary for proper aim adjustment. If
unavailable, secure a distance of exactly 3 m (9.84 ft.) for the
check and adjustment. (The target zone will change with the
distance, so follow the instructions in the illustration.)
