If the alignment distance is 7.62 m (25.0 ft.):

The low beam cutoff line should be 53 mm (2.08 in.) below the H line (preferred cutoff line
target) (SAEJ599).



If the alignment distance is 3 m (9.84 ft.):

The low beam cutoff line should be 21 mm (0.82 in.) below the H line (preferred cutoff line
target) (SAEJ599).

5. HEADLIGHT AIMING ADJUSTMENT

a. Adjust the vertical headlight aim into the specified range by turning aiming screw A with a

screwdriver.

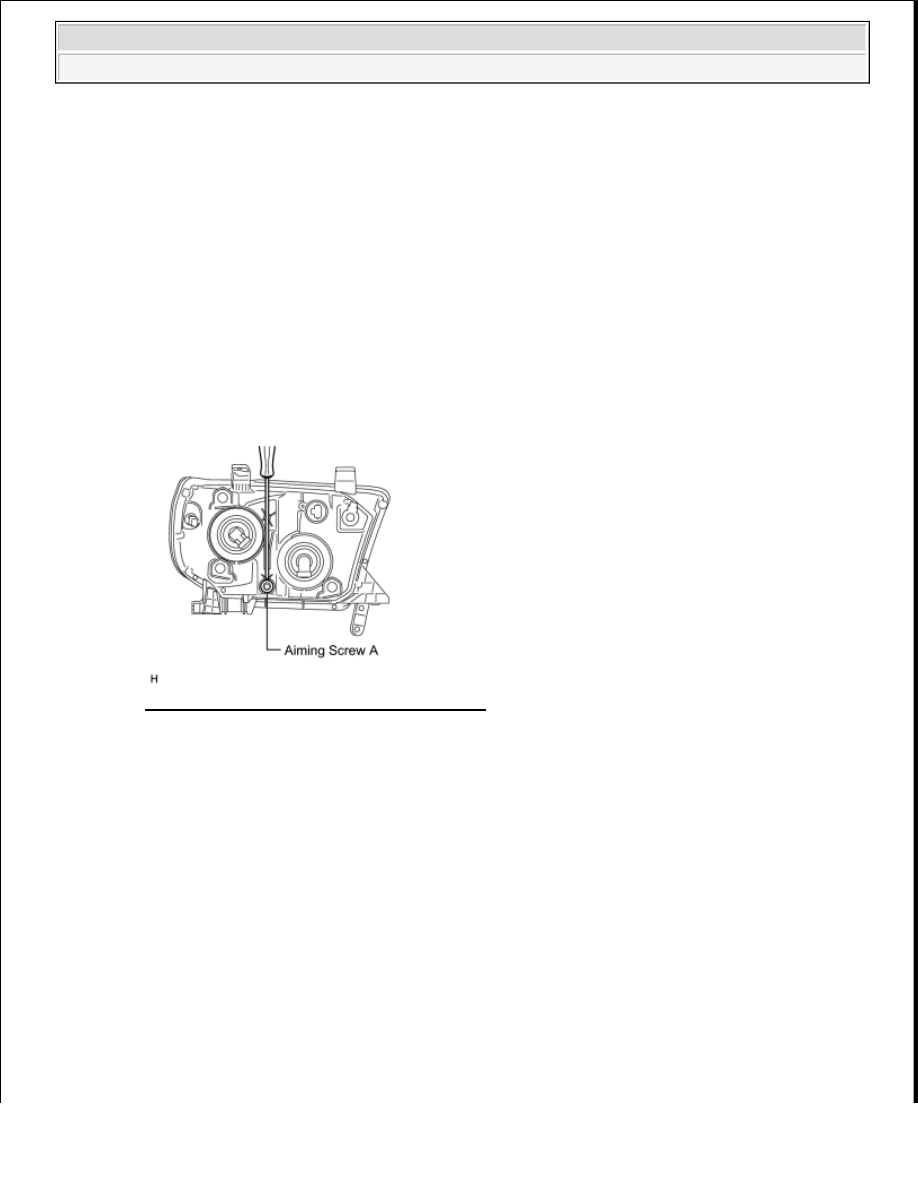

Fig. 97: Identifying Aiming Adjusting Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:



Perform lo beam aim adjustment.



The headlight aim moves down when turning the aiming screw clockwise, and moves up
when turning the aiming screw counterclockwise.

REASSEMBLY

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

NOTE:

If the screw is tightened too much, loosen it and then retighten it so
that the final turn of the screw is in the clockwise direction.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































1. INSTALL NO. 1 HEADLIGHT BULB

a. Insert the bulb into the headlight.

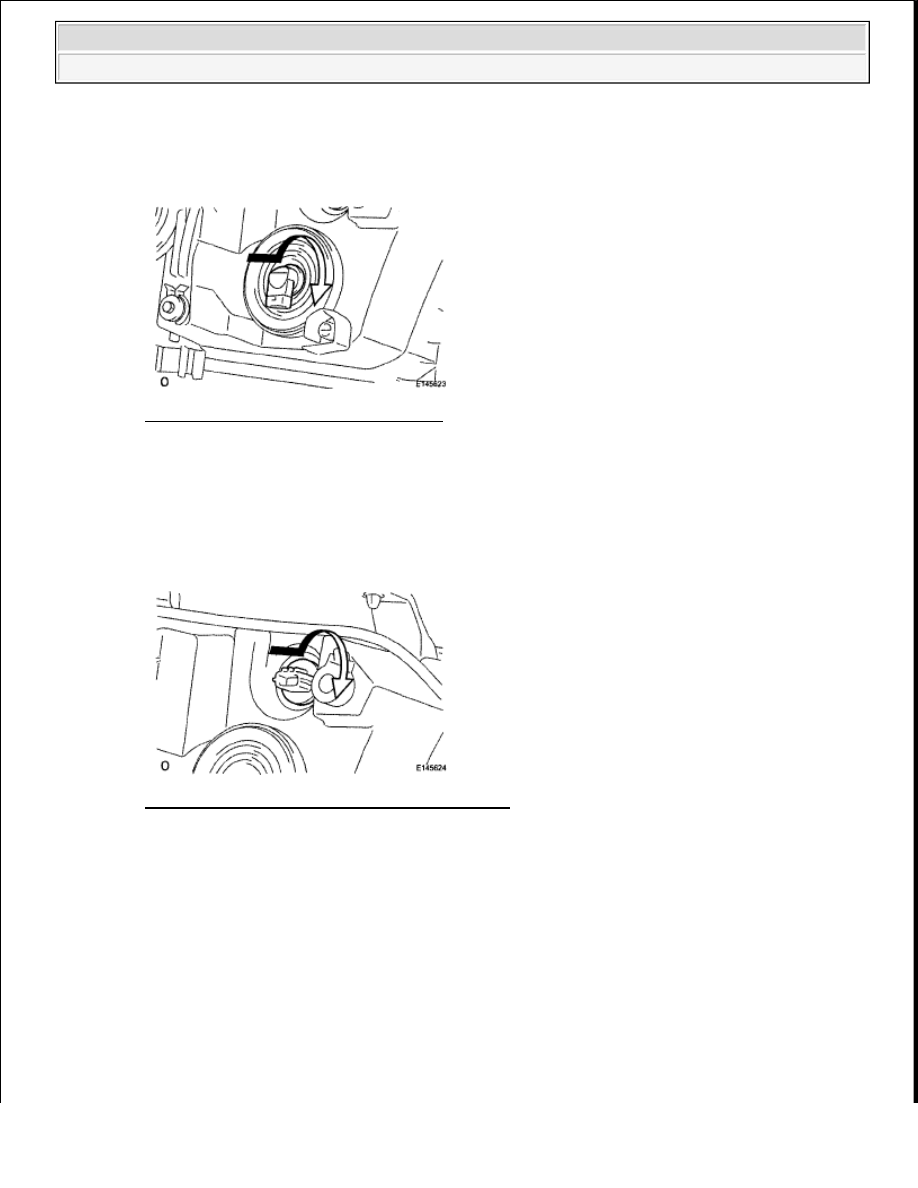

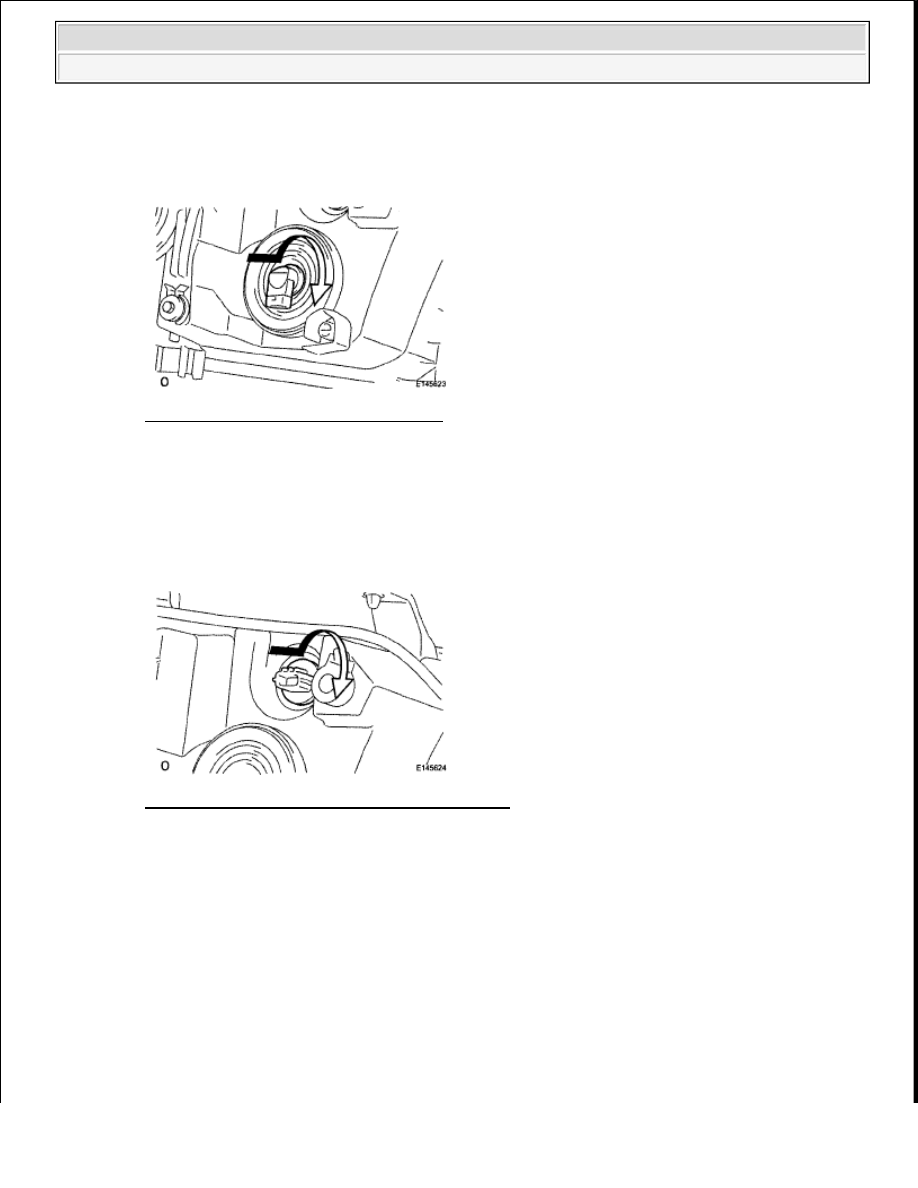

Fig. 98: Locating No. 1 Headlight Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Turn the bulb in the direction indicated by the arrow to install it.

2. INSTALL FRONT TURN SIGNAL LIGHT BULB

a. Install the bulb to the socket.

b. Insert the bulb/socket unit into the headlight.

Fig. 99: Locating Front Turn Signal Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Turn the bulb/socket unit in the direction indicated by the arrow to install it.

3. INSTALL NO. 2 HEADLIGHT BULB

a. Insert the bulb into the headlight.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































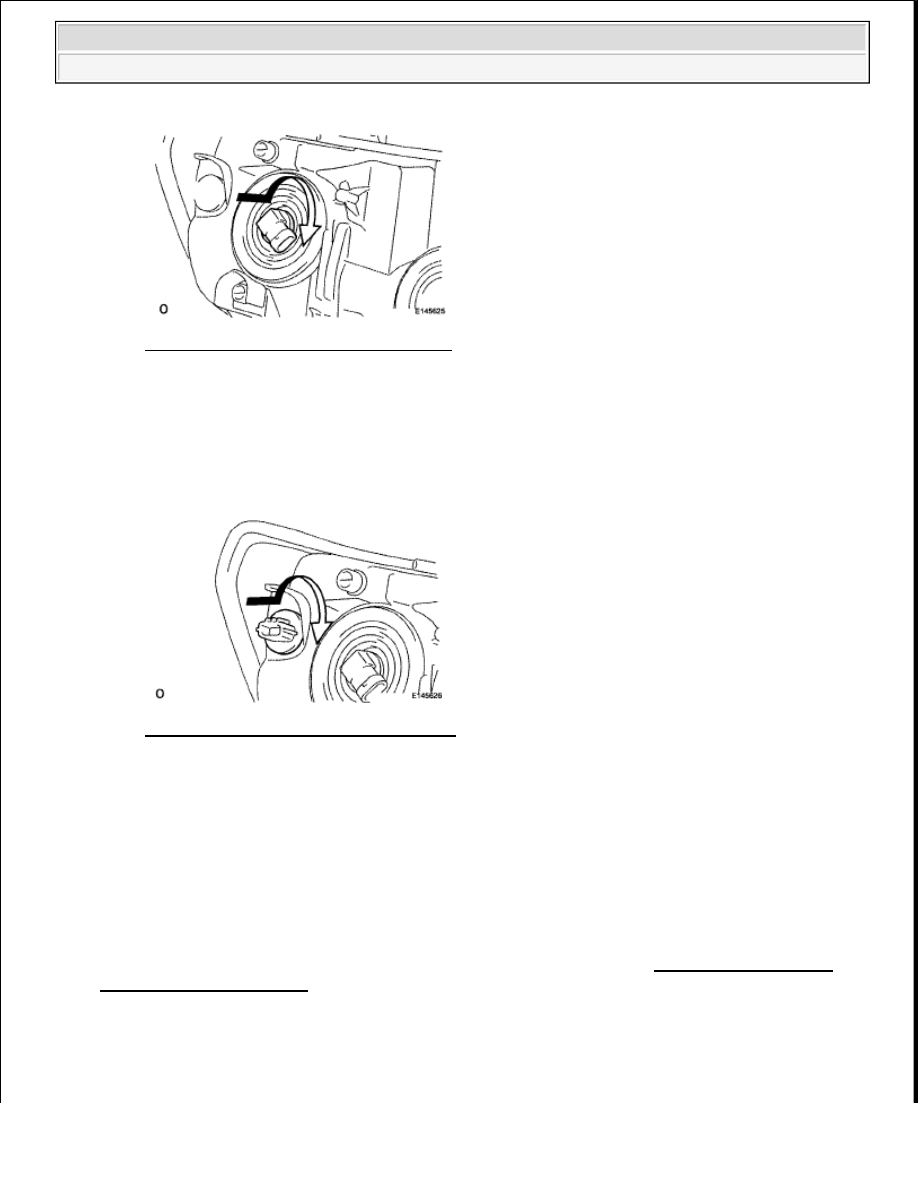

Fig. 100: Locating No. 2 Headlight Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Turn the bulb in the direction indicated by the arrow to install it.

4. INSTALL CLEARANCE LIGHT BULB

a. Install the bulb to the socket.

b. Insert the bulb/socket unit into the headlight.

Fig. 101: Locating Clearance Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Turn the bulb/socket unit in the direction indicated by the arrow to install it.

INSTALLATION

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS )

1. INSTALL HEADLIGHT ASSEMBLY LH

a. Connect the connectors and install the headlight.

b. Install the 2 screws and bolt.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































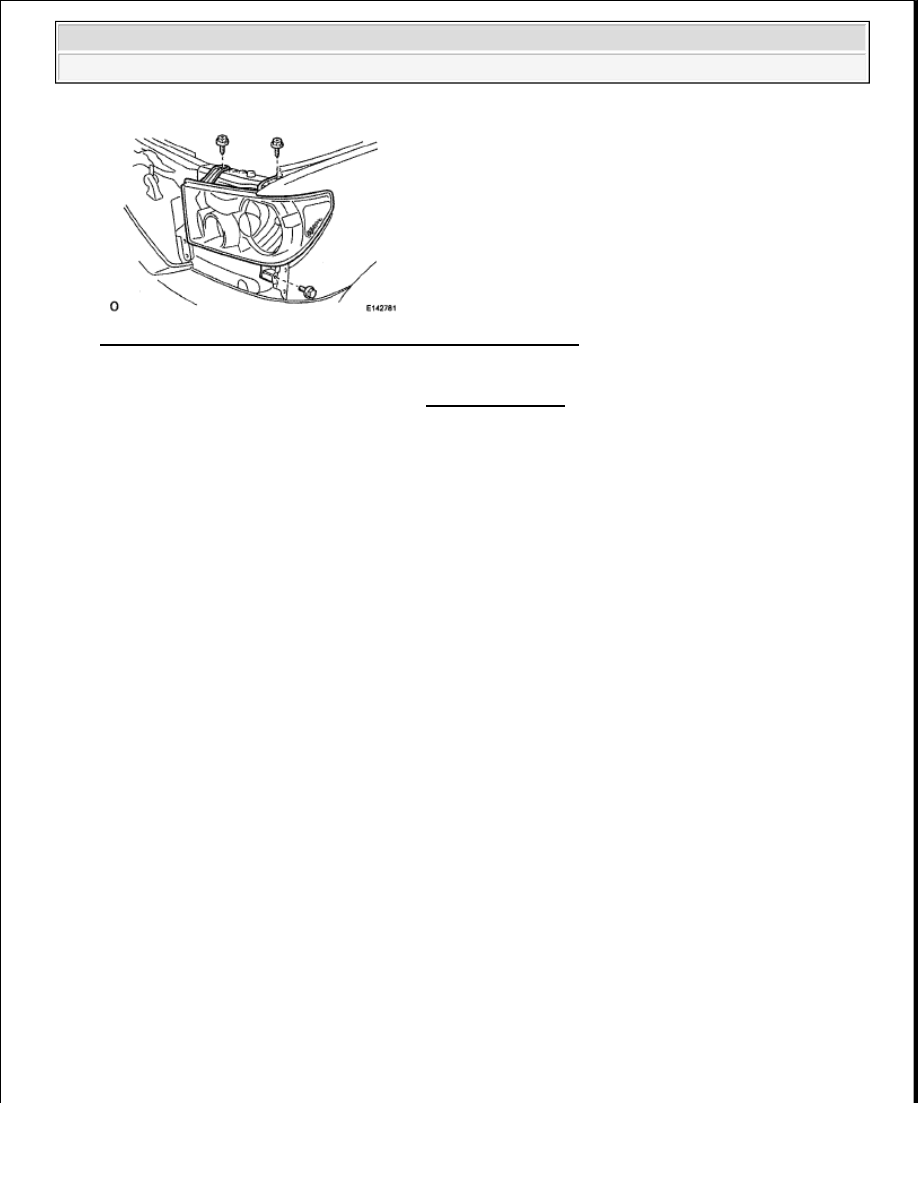

Fig. 102: Identifying Headlight Assembly Screws And Bolt LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT END PANEL LH (See INSTALLATION )

FOG LIGHT ASSEMBLY

COMPONENTS
