OK: REPLACE MAIN BODY ECU

HEADLIGHT ASSEMBLY

COMPONENTS

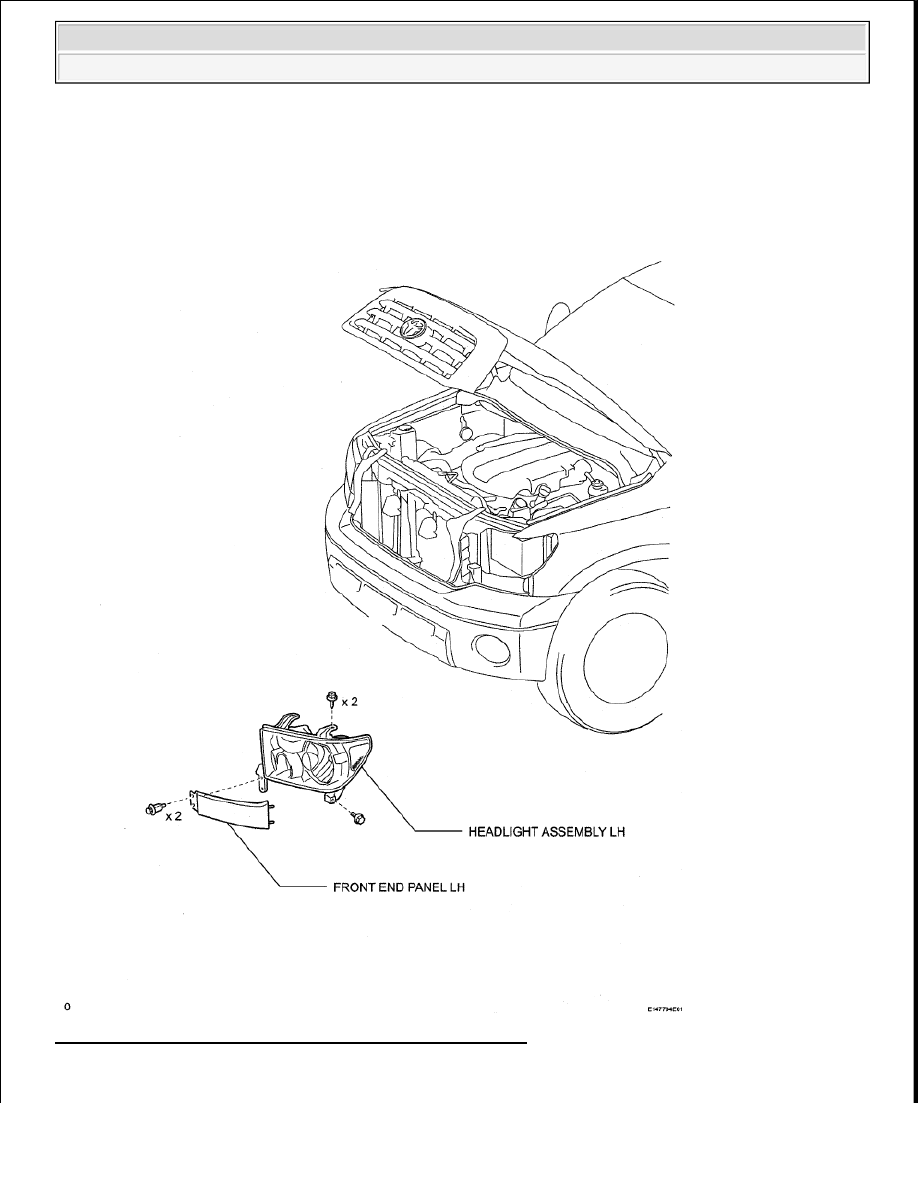

Fig. 86: Identifying Headlight Assembly Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

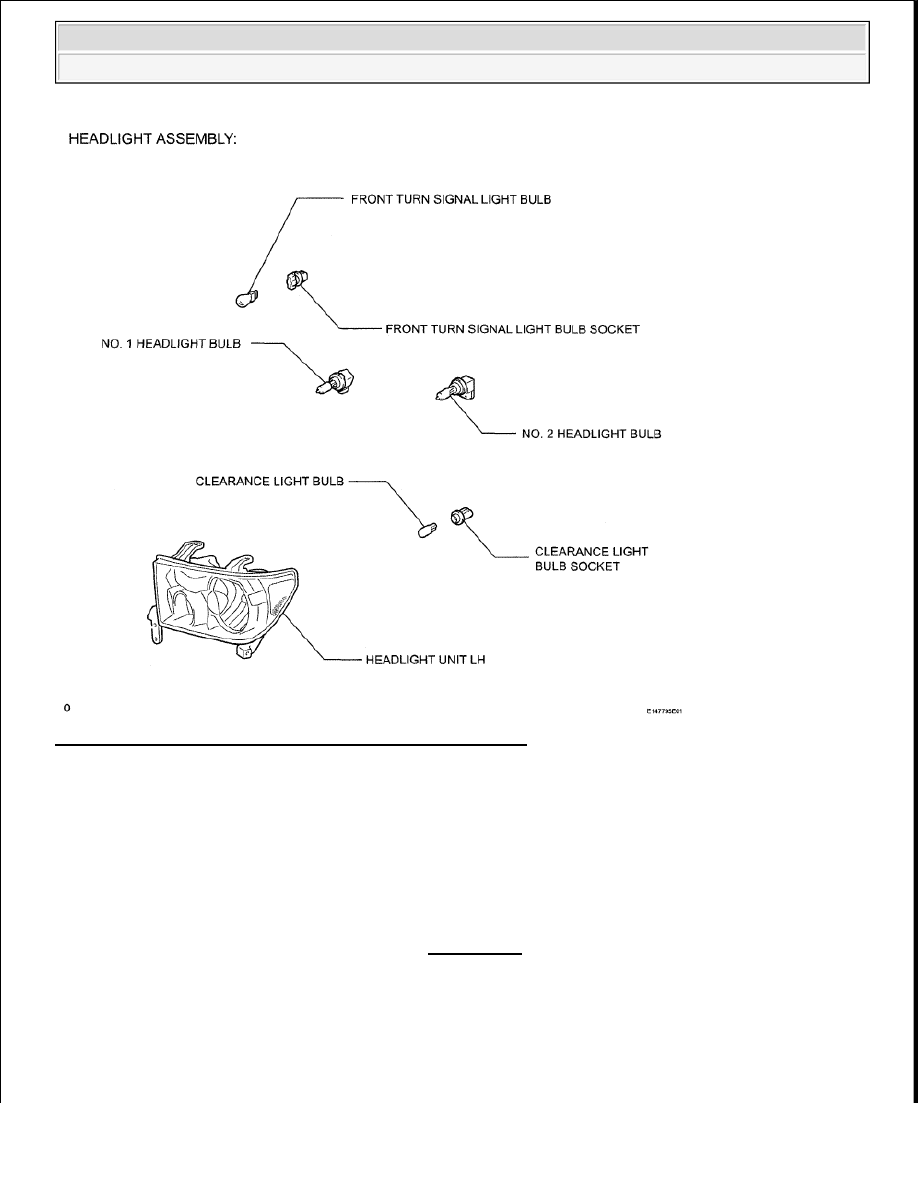

Fig. 87: Identifying Headlight Assembly Components (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT END PANEL LH (See REMOVAL )

2. REMOVE HEADLIGHT ASSEMBLY LH

a. Remove the 2 screws.

b. Remove the bolt.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

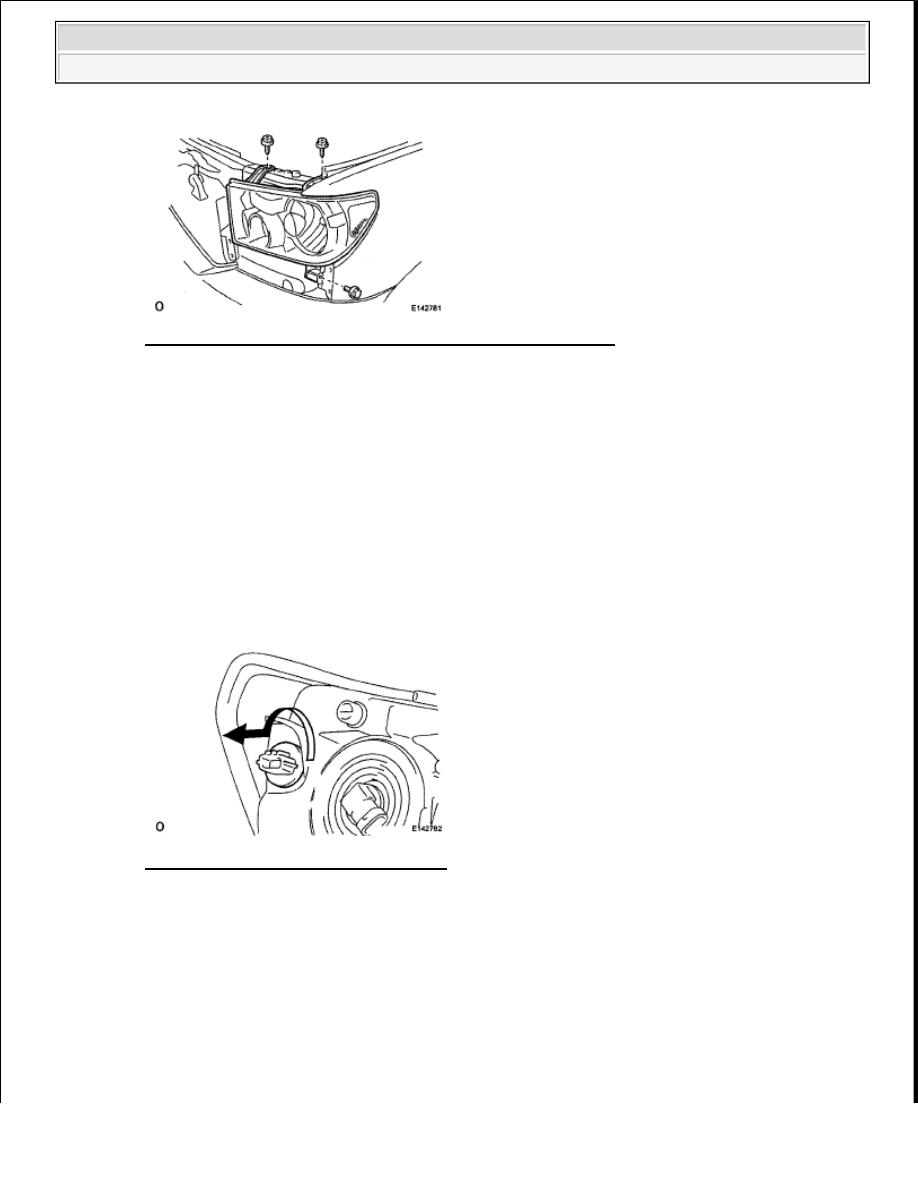

Fig. 88: Identifying Headlight Assembly Screws And Bolt LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Disconnect the connectors and remove the headlight.

DISASSEMBLY

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. REMOVE CLEARANCE LIGHT BULB

a. Turn the bulb/socket unit in the direction indicated by the arrow and pull to remove it.

Fig. 89: Locating Clearance Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bulb from the socket.

2. REMOVE NO. 2 HEADLIGHT BULB

a. Turn the bulb in the direction indicated by the arrow and pull to remove it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

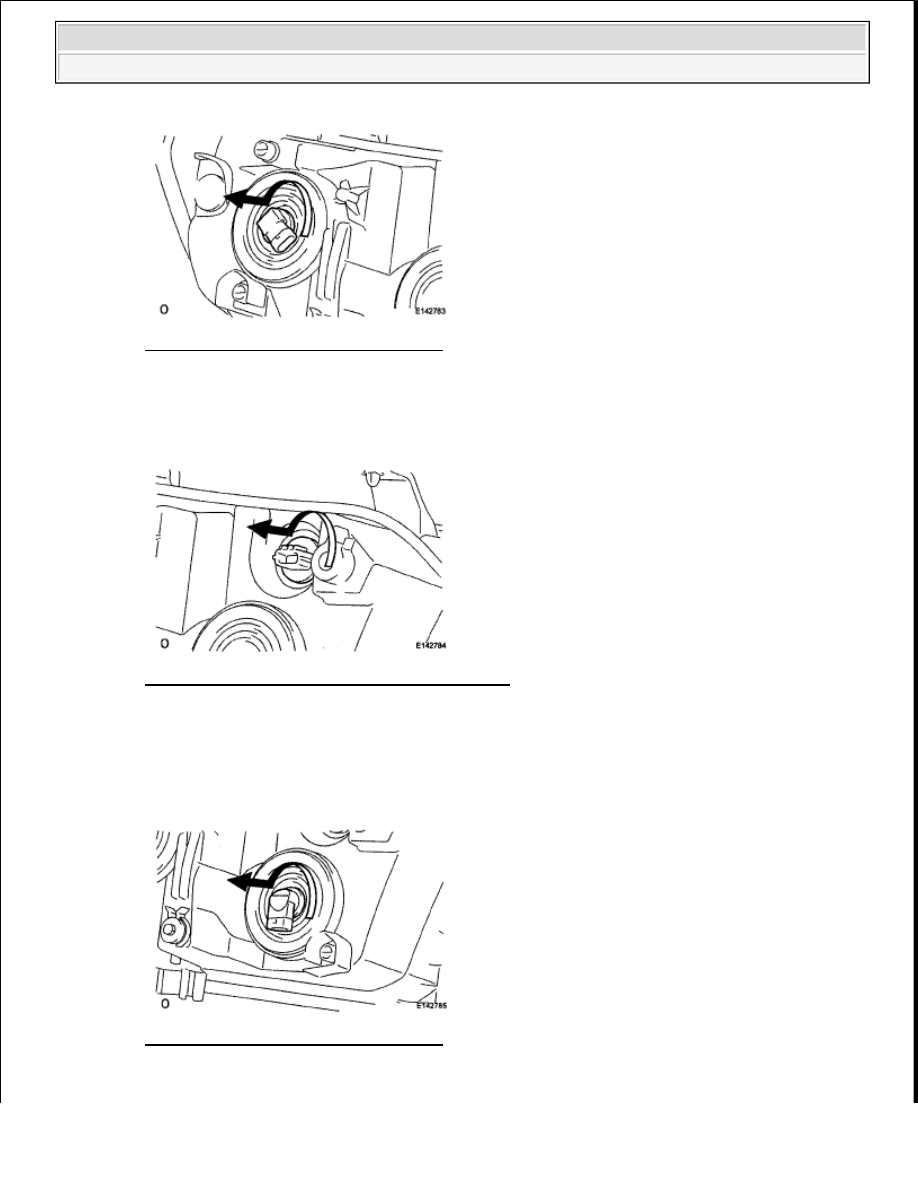

Fig. 90: Locating No. 2 Headlight Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE FRONT TURN SIGNAL LIGHT BULB

a. Turn the bulb/socket unit in the direction indicated by the arrow and pull to remove it.

Fig. 91: Locating Front Turn Signal Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bulb from the socket.

4. REMOVE NO. 1 HEADLIGHT BULB

a. Turn the bulb in the direction indicated by the arrow and pull to remove it.

Fig. 92: Locating No. 1 Headlight Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
