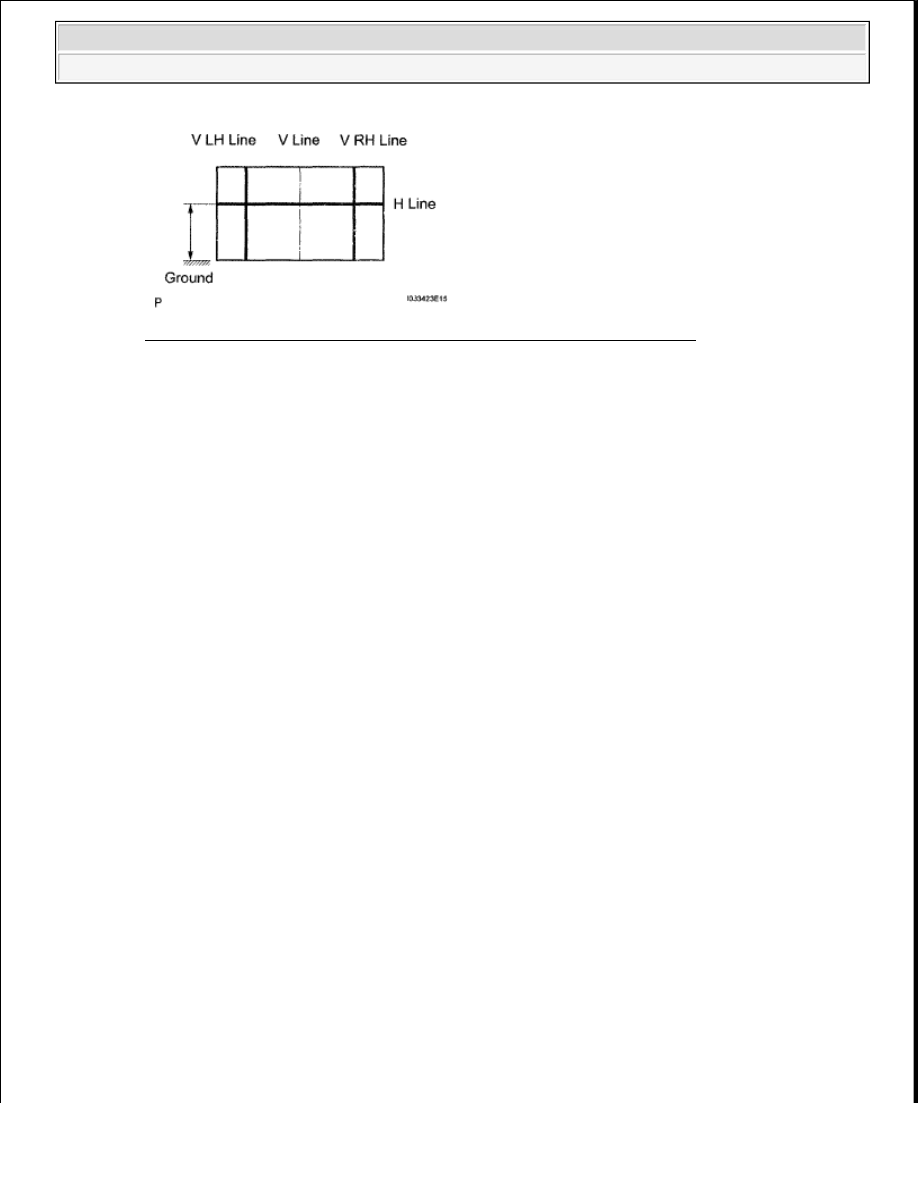

Fig. 109: Identifying Base Lines (H Line, V LH, V RH Lines) On Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Mark the fog light bulb center marks on the screen. If the center mark cannot be observed on the
fog light, use the center of the fog light bulb or the manufacturer's name marked on the fog light as
the center mark.

1. H Line (Fog light height):

Draw a horizontal line across the screen so that it passes through the center marks. The H line
should be at the same height as the fog light bulb center marks of the fog lights.

2. V LH Line, V RH Line (Center mark position of left-hand (LH) and right-hand (RH) fog

lights):

Draw two vertical lines so that they intersect the H line at each center mark.

3. FOG LIGHT AIMING INSPECTION

a. Cover the fog light or disconnect the connector of the fog light on the opposite side to prevent light

from the fog light not being inspected from affecting fog light aiming inspection.

b. Start the engine.

c. Turn on the fog light and make sure that the cutoff line falls within the specified area, as shown in

the illustration.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

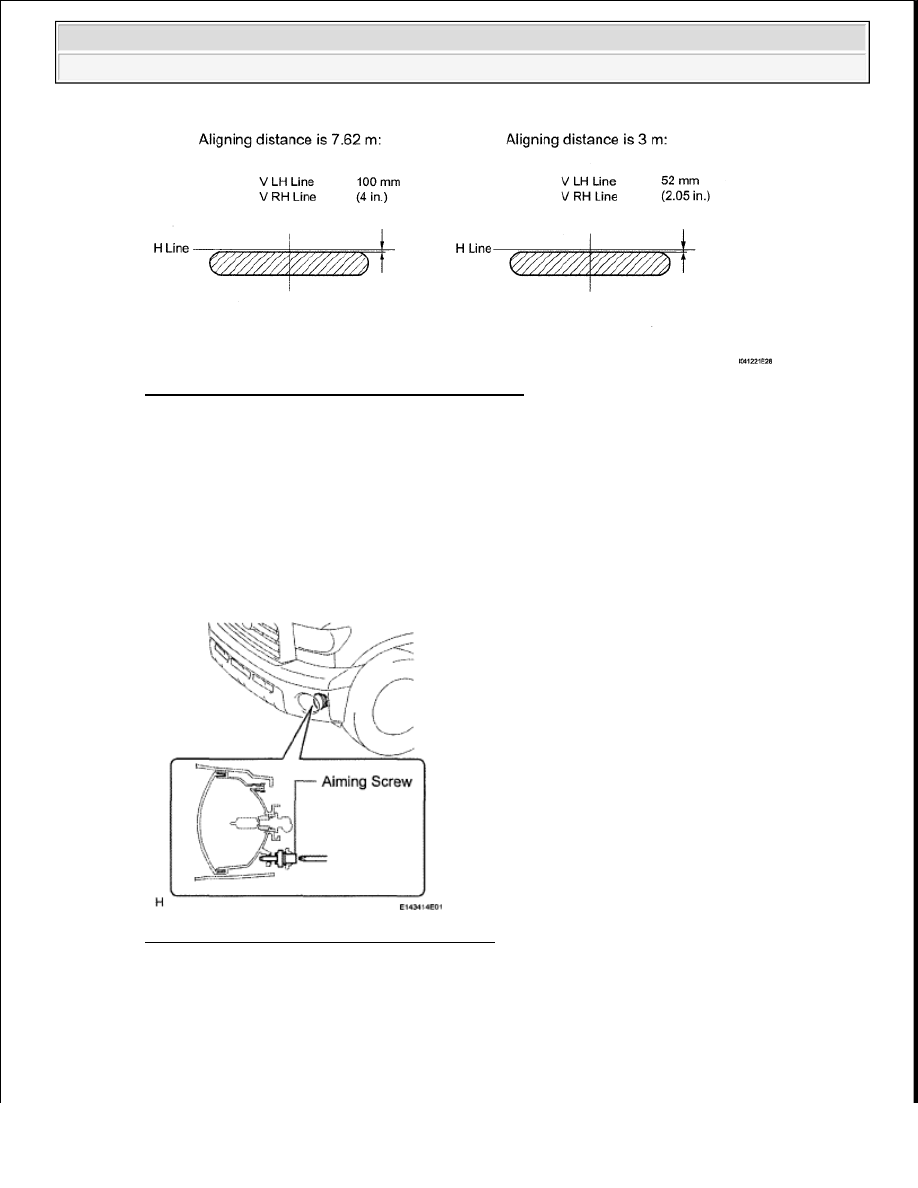

Fig. 110: Identifying Headlight Aligning Distance
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. FOG LIGHT AIMING ADJUSTMENT

a. Adjust the fog light aim into the specified range by turning the aiming screw with a screwdriver.

Fig. 111: Identifying Fog Light Aiming Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

HINT:



Use the same procedures for the RH and LH side.

NOTE:

The final turn of the aiming screw should be made in the clockwise
direction. If the screw is tightened excessively, loosen it and then
retighten it, so that the final turn of the screw is in the clockwise
direction.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

































The procedures listed below are for the LH side.

1. INSTALL FOG LIGHT BULB

a. Turn the bulb in the direction indicated by the arrow to install it.

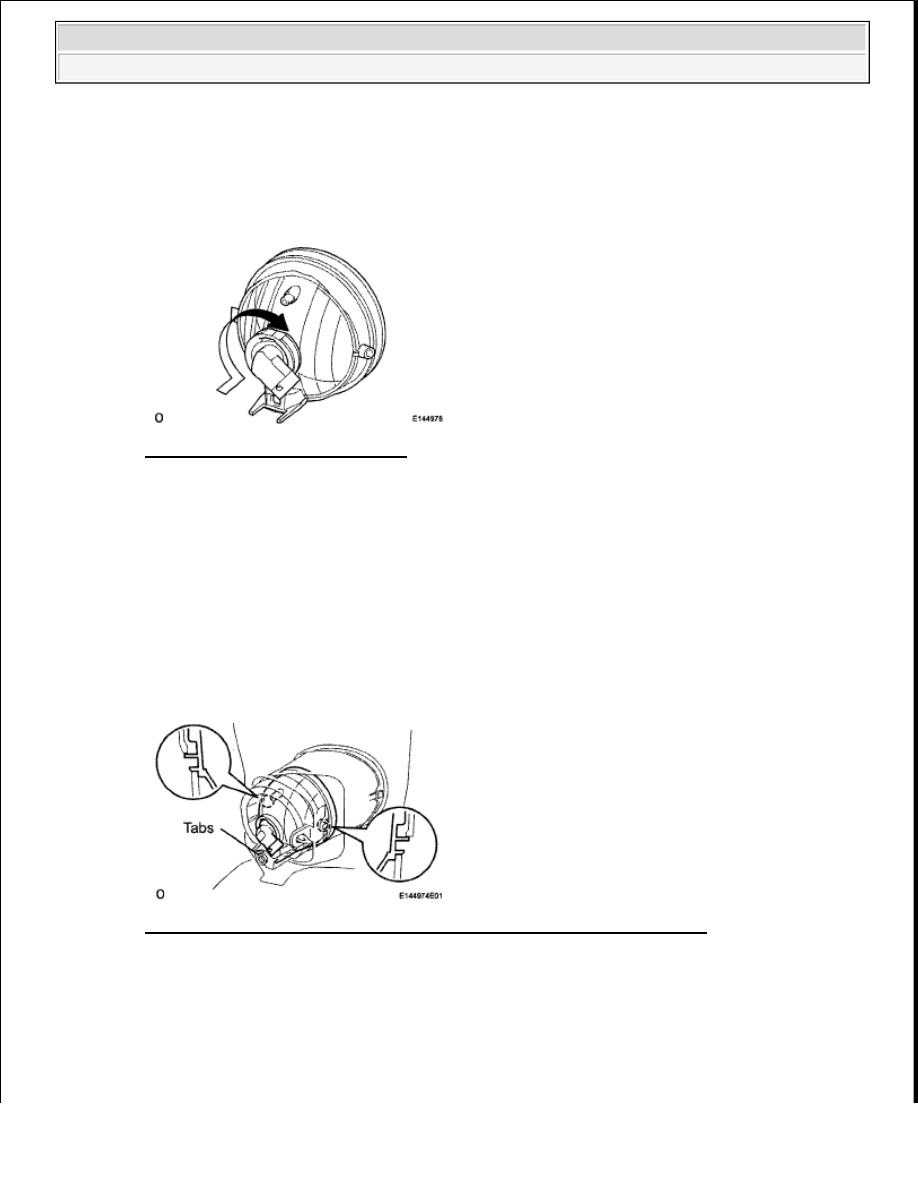

Fig. 112: Locating Fog Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. INSTALL FOG LIGHT ASSEMBLY LH

a. for Steel Type Bumper:

Fig. 113: Identifying LH Fog Light Assembly Claws (Steel Type Bumper)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Attach the 2 claws to install the fog light.

2. Attach the tabs on the fog light aiming screw to the bumper.

3. Connect the connector.

b. for Resin Type Bumper:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

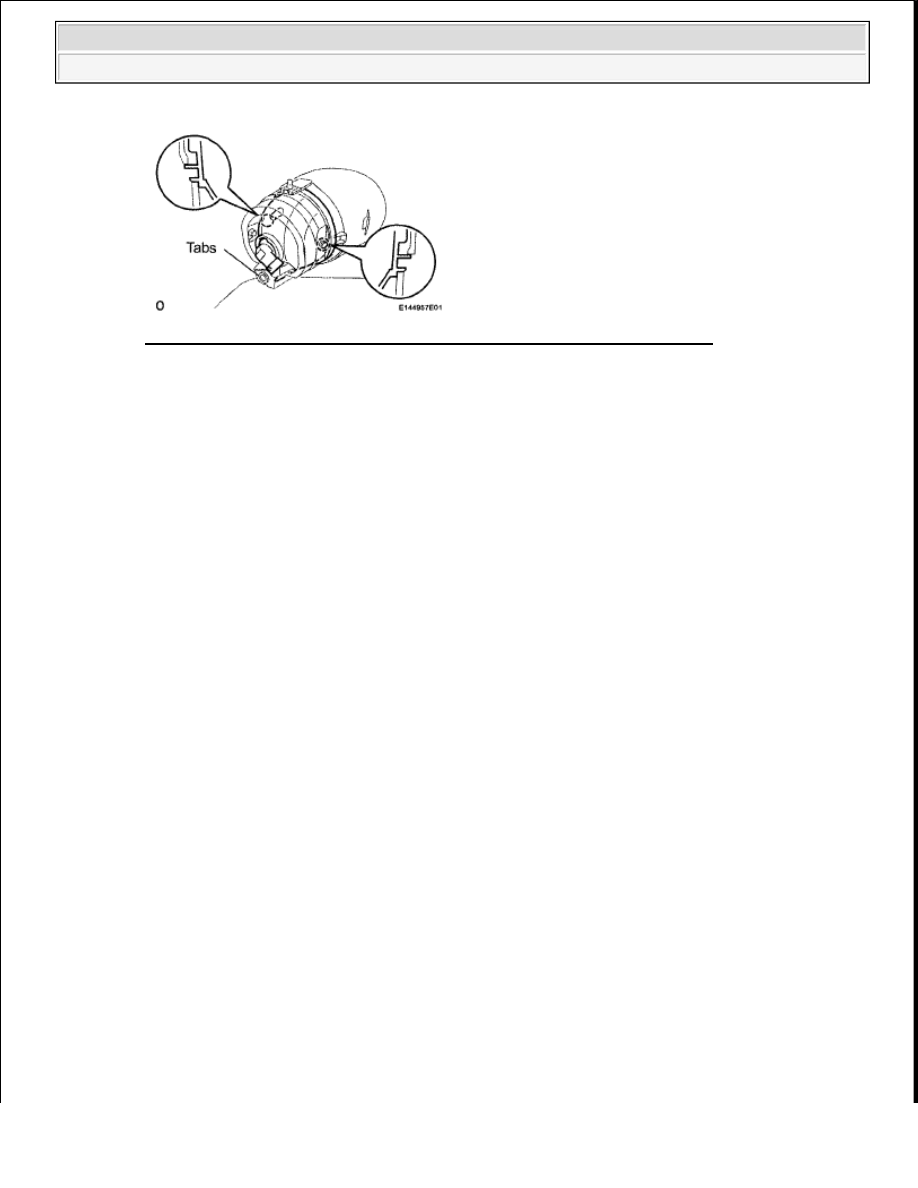

Fig. 114: Identifying LH Fog Light Assembly Claws (Resin Type Bumper)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Attach the 2 claws to install the fog light.

2. Attach the tabs on the fog light aiming screw to the bumper.

3. Connect the connector.

2. INSTALL FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY LH

REAR COMBINATION LIGHT ASSEMBLY

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra
