Toyota Tundra. Manual - part 1857

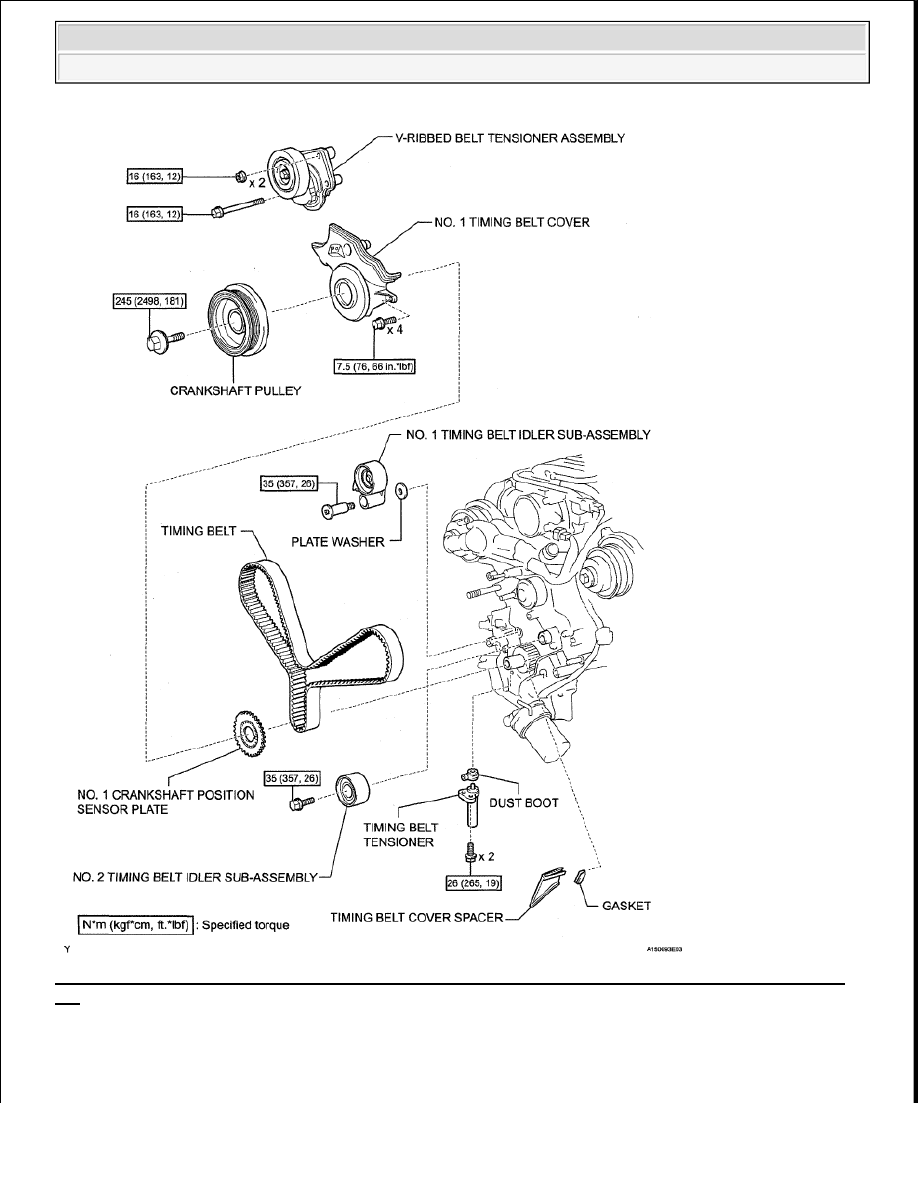

Fig. 86: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (8 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

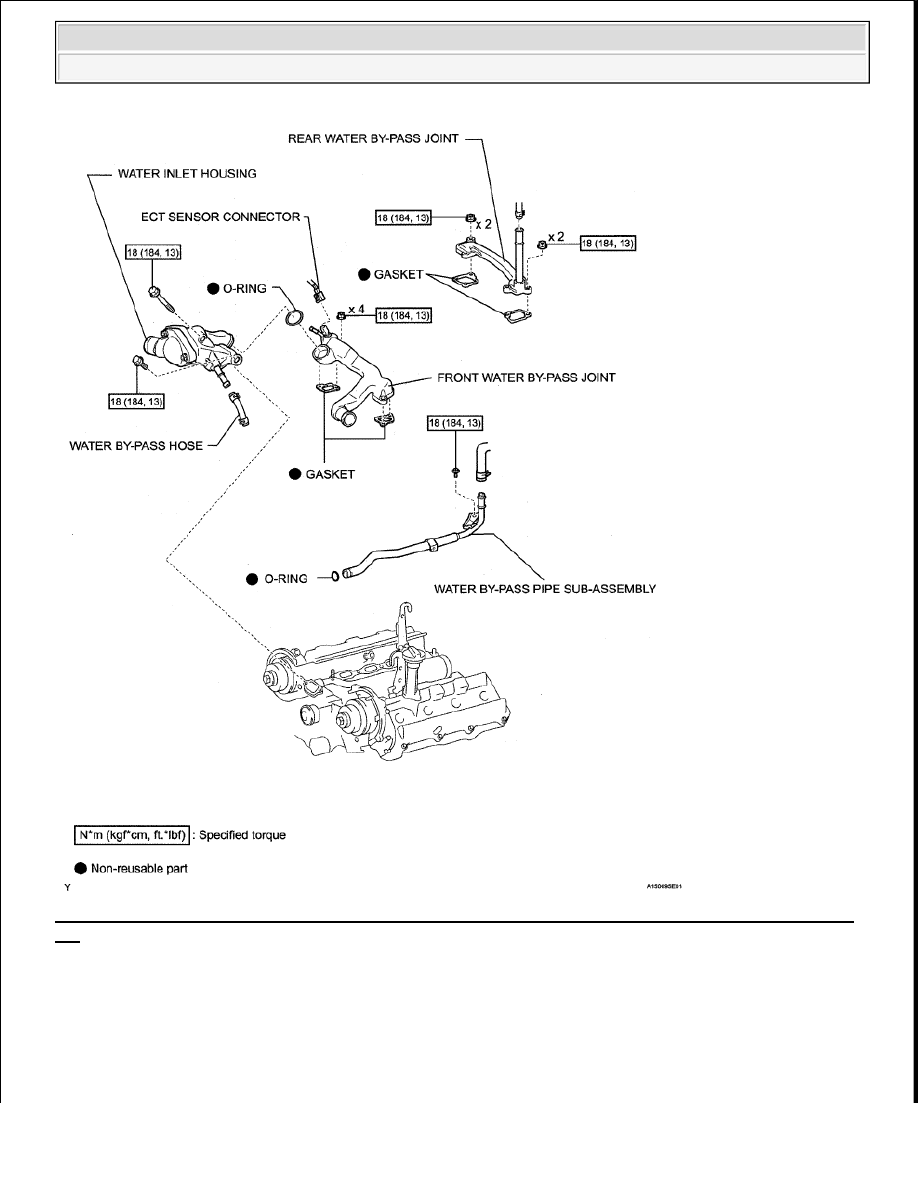

Fig. 87: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (9 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

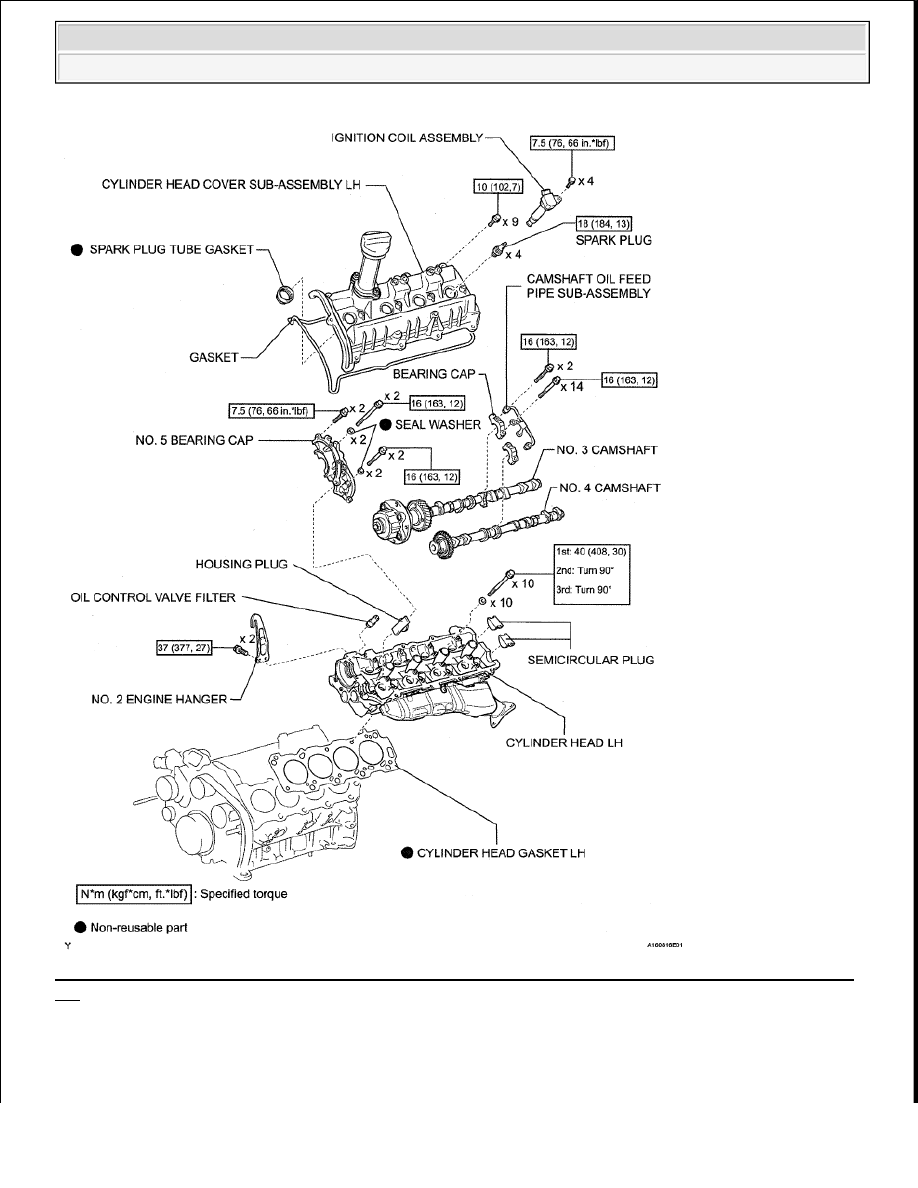

Fig. 88: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (10 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

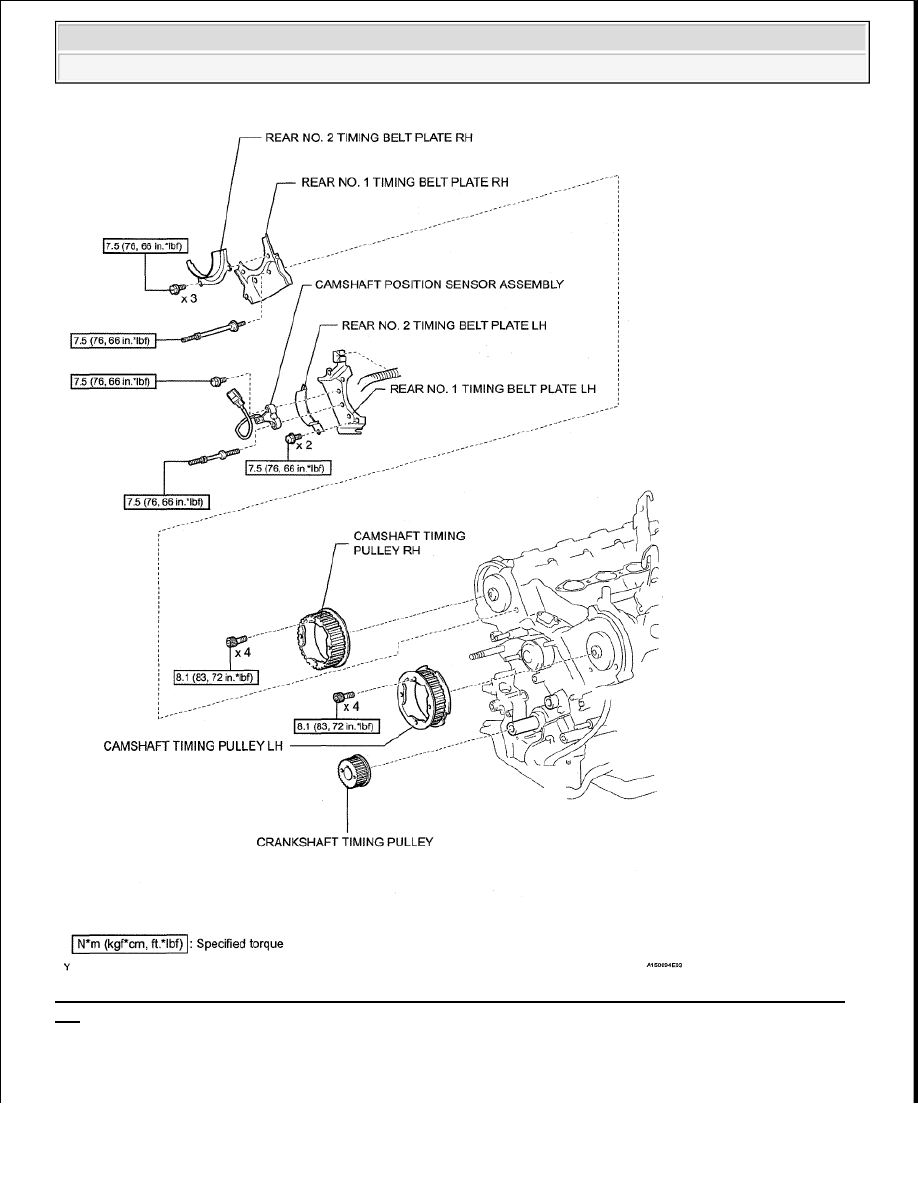

Fig. 89: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (11 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra
