5

REMOVE CAMSHAFT TIMING PULLEY RH (See REMOVAL)

6

REMOVE CAMSHAFT SUB-ASSEMBLY RH (See REMOVAL)

7

REMOVE CAMSHAFT TIMING TUBE ASSEMBLY (See DISASSEMBLY)

8

REMOVE CAMSHAFT SUB-GEAR (See DISASSEMBLY)

INSTALLATION

1

INSTALL CAMSHAFT SUB GEAR (See REASSEMBLY)

2

INSTALL CAMSHAFT SETTING OIL SEAL (See REASSEMBLY)

3

INSTALL CAMSHAFT TIMING TUBE ASSEMBLY (See REASSEMBLY)

4

INSTALL CAMSHAFT SUB-ASSEMBLY RH (See INSTALLATION)

5

INSTALL CAMSHAFT TIMING PULLEY RH (See INSTALLATION)

6

INSTALL TIMING BELT (See INSTALLATION)

7

CHECK NO. 1 CYLINDER TO TDC / COMPRESSION (See INSTALLATION)

8

INSPECT VALVE CLEARANCE (See VALVE CLEARANCE)

9

INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY LH (See INSTALLATION)

10

INSTALL IGNITION COIL ASSEMBLY

a

Disconnect the 4 ignition coil connectors Torque: 7.5 N.m (76 kgf.cm, 66 In.lbf)

b

Remove the 4 bolts and 4 ignition coils

11

INSTALL AIR SWITCHING VALVE ASSEMBLY (for Bank 1)

a

Install the air switching valve (See INSTALLATION )

12

INSTALL TIMING BELT COVER

a

Install the timing belt cover (See INSTALLATION)

CYLINDER HEAD GASKET (FOR BANK 1)

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Fig. 79: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (1 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































Fig. 80: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (2 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

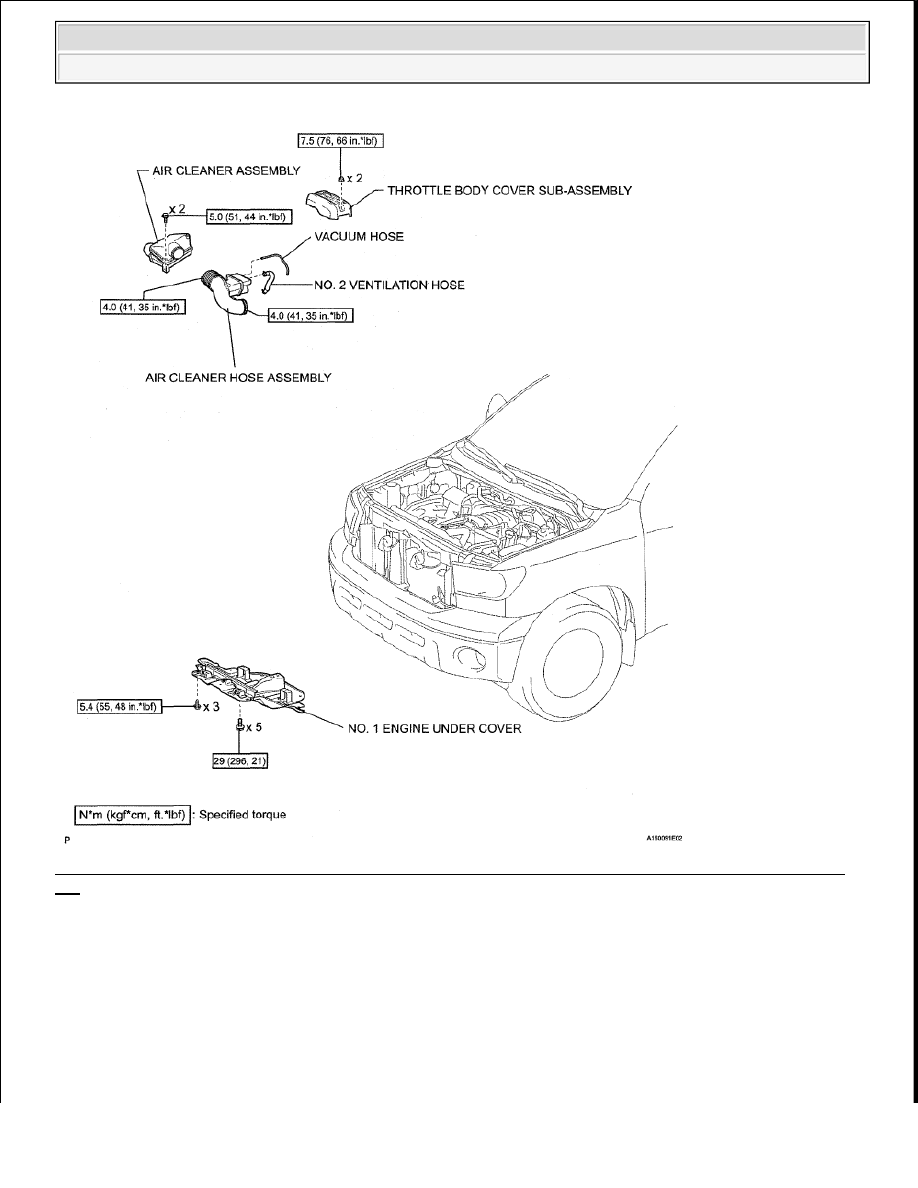

Fig. 81: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (3 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra
