Toyota Tundra. Manual - part 1856

Fig. 82: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (4 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

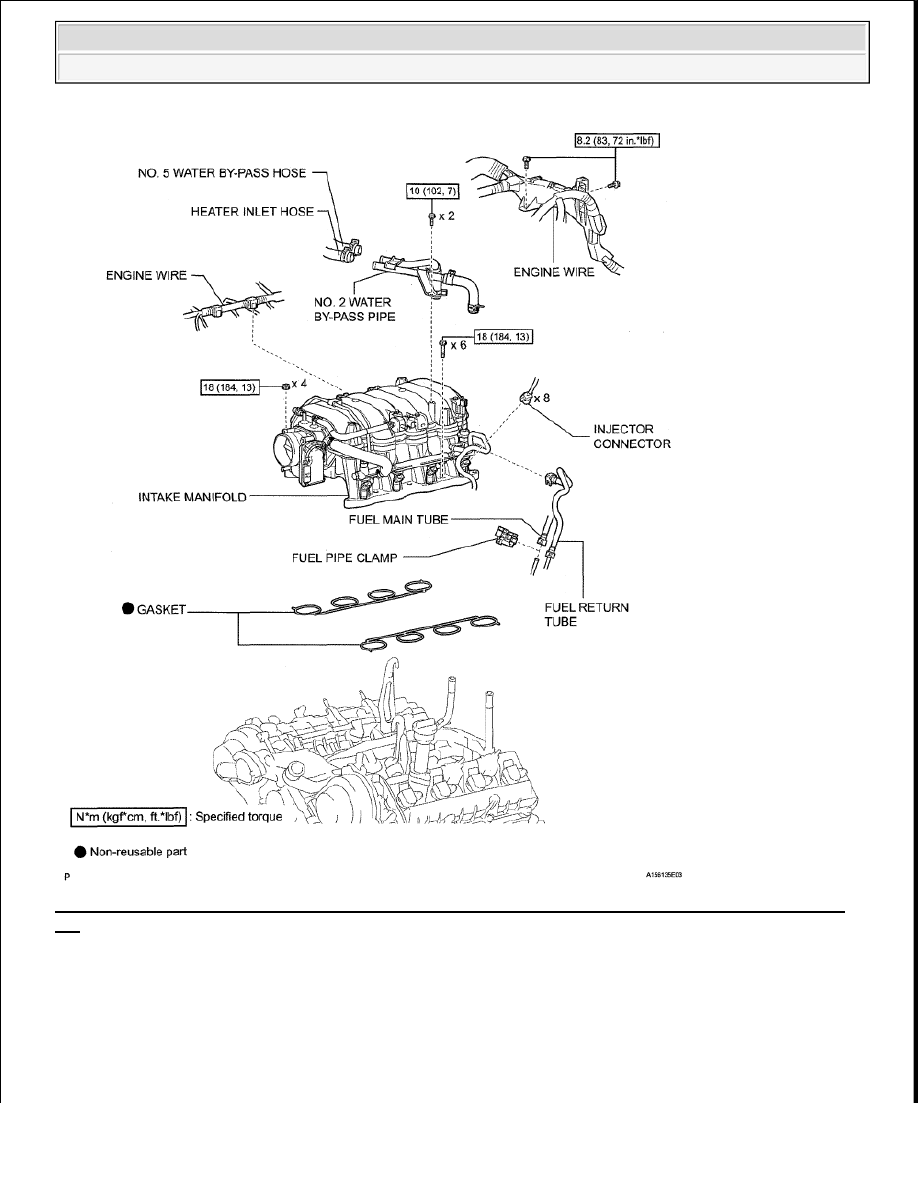

Fig. 83: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (5 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

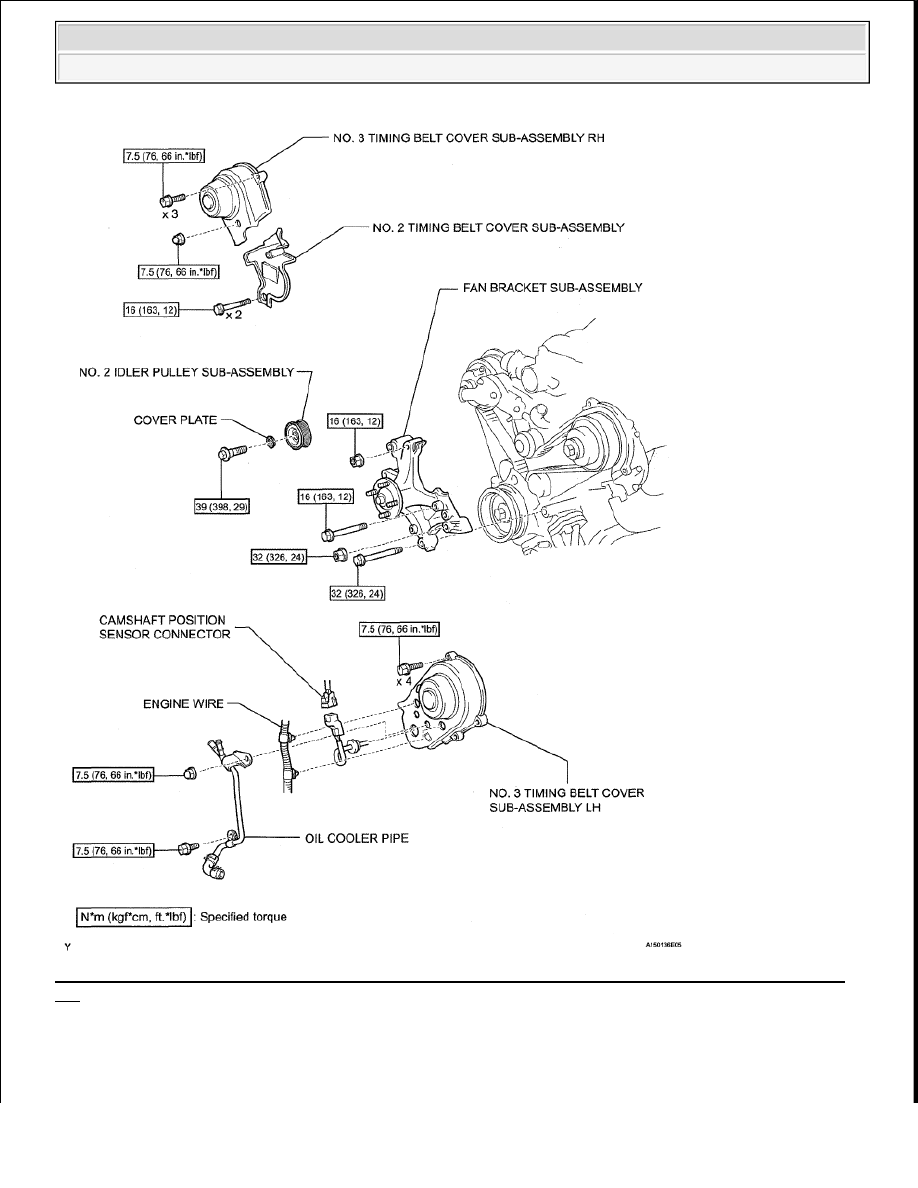

Fig. 84: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (6 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

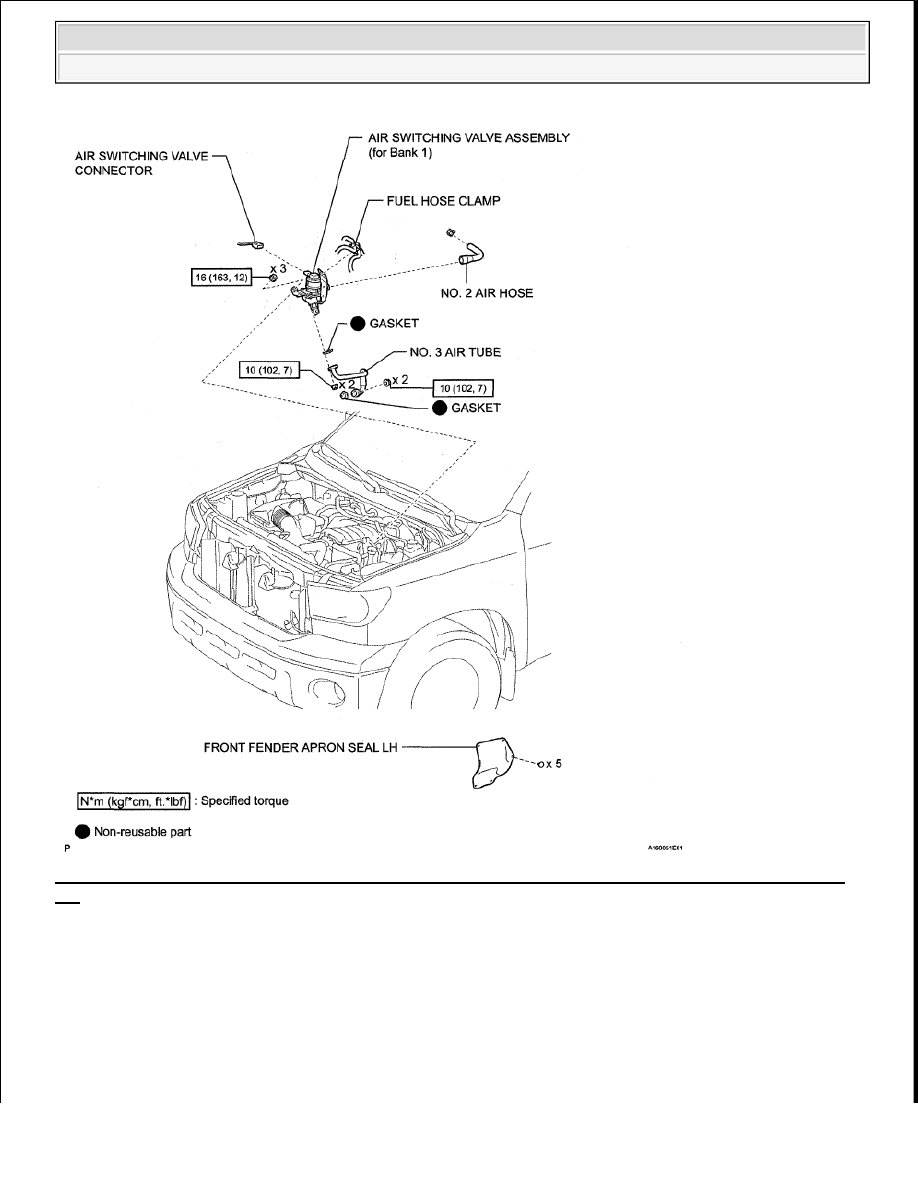

Fig. 85: Identifying Cylinder Head Gasket Replacement Components With Torque Specifications (7 Of
12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra
