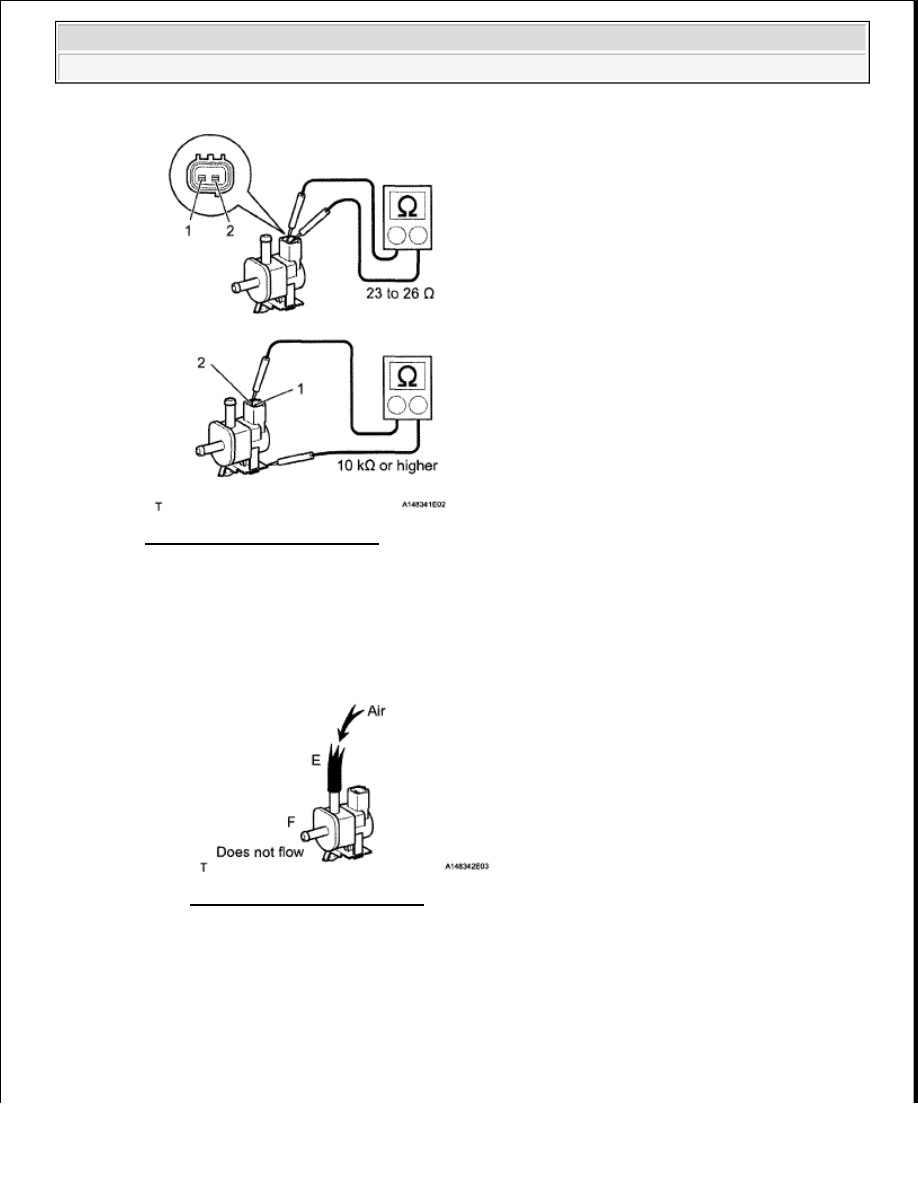

Fig. 94: Inspecting Purge VSV
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the purge VSV

b

Inspect the purge VSV operation

1

Check that air does not flow from ports

Fig. 95: Inspecting Purge VSV
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Apply battery voltage across the terminals

3

Check that air flows from ports

If the result is not as specified, replace the purge VSV



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra

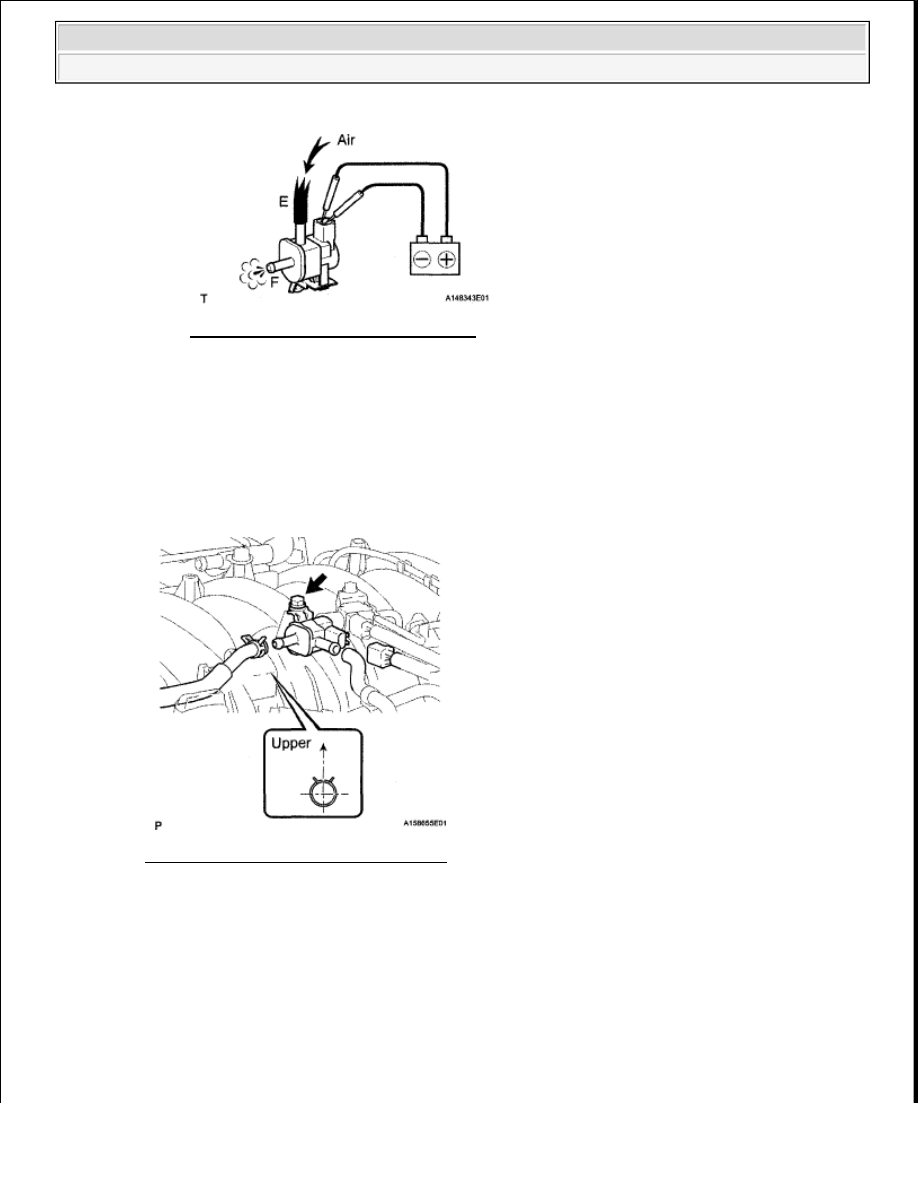

Fig. 96: Checking Air Flows Of Ports
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL PURGE VSV

a

Install the purge VSV with the bolt

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

Fig. 97: Locating Purge VSV With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the connector

2

CONNECT PURGE LINE HOSE

a

Connect the 2 hoses

HINT:

Turn the claw of the clip to the upper side



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































3

INSTALL V-BANK COVER (See INSTALLATION )

FUEL TANK CAP

INSPECTION

1

INSPECT FUEL TANK CAP ASSEMBLY

a

Visually check if the cap and/or gasket are deformed or damaged

If the result is not as specified, replace the fuel tank cap assembly or gasket

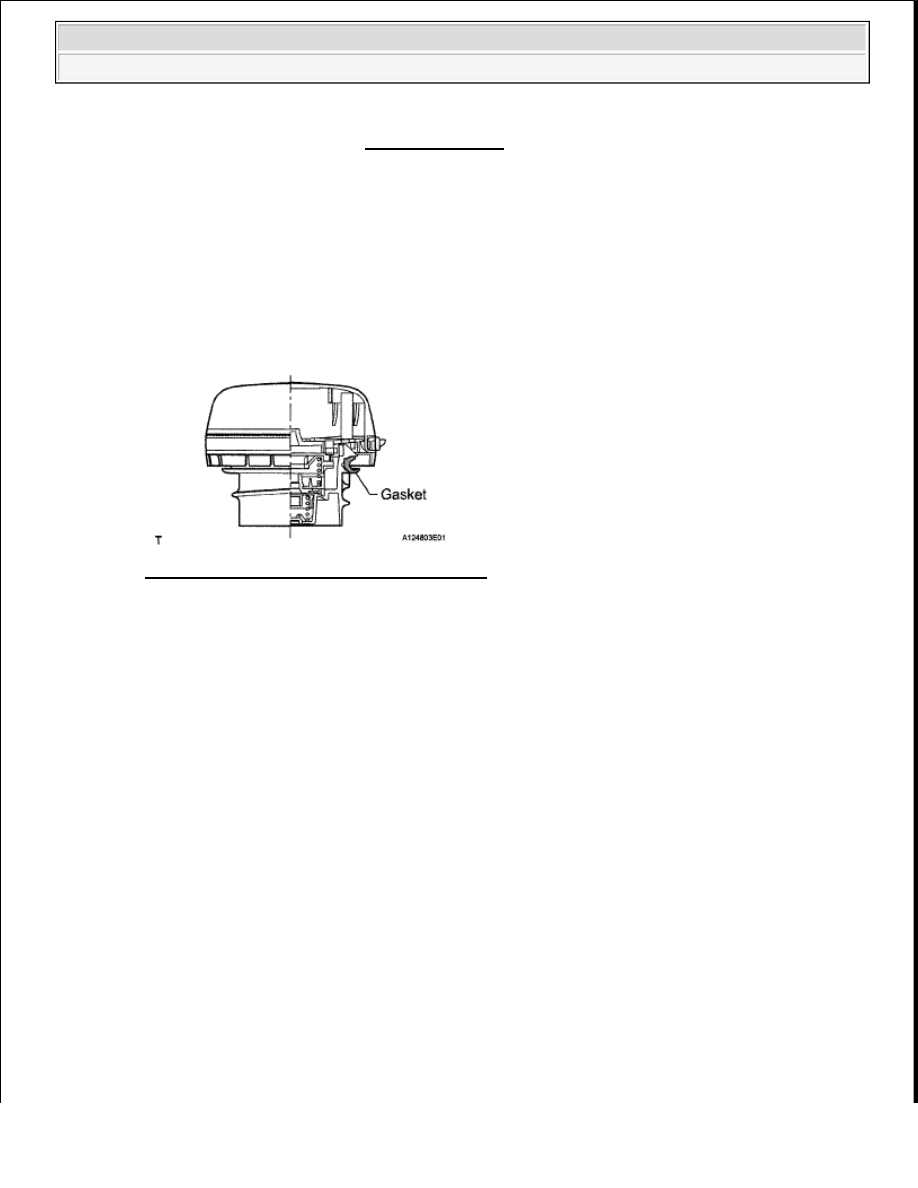

Fig. 98: Inspecting Fuel Tank Cap Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

PCV VALVE

COMPONENTS



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra

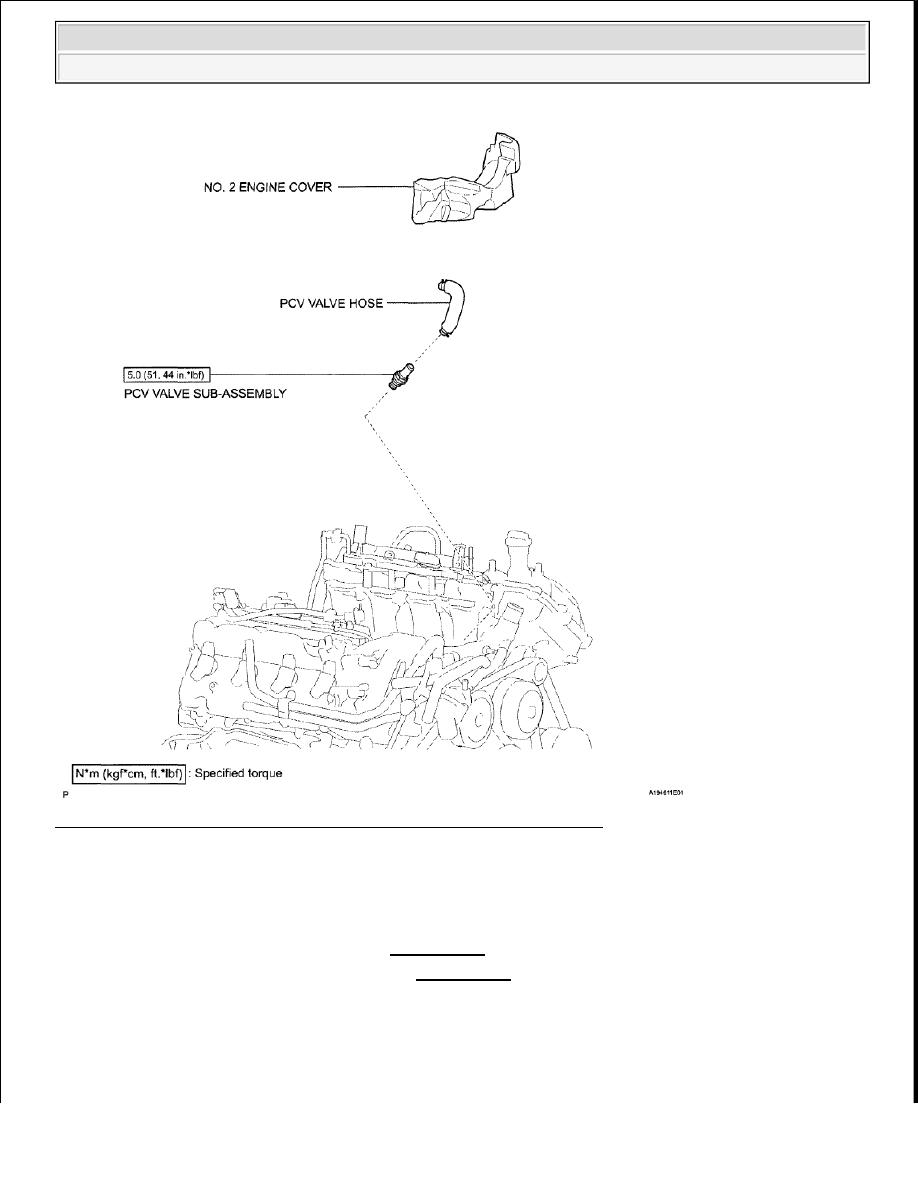

Fig. 99: Identifying PCV Valve Components With Torque Specification
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE INTAKE MANIFOLD

a

Remove the intake manifold (See REMOVAL )

2

REMOVE NO. 2 ENGINE COVER (See REMOVAL )

3

DISCONNECT PCV VALVE HOSE
