Toyota Tundra. Manual - part 1750

Torque: 29 N*m (296 kgf*cm, 21 ft.*lbf)

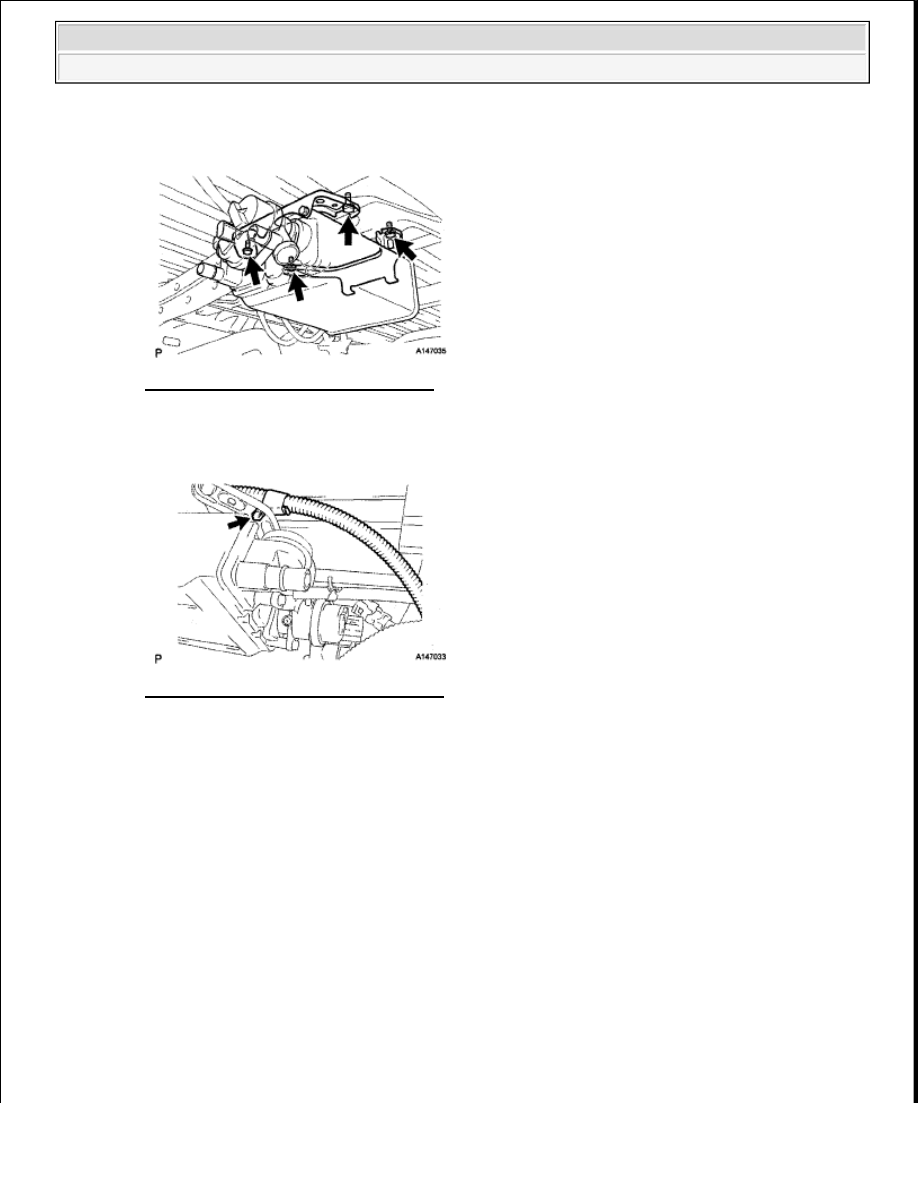

Fig. 88: Locating Canister With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the wire harness clamp

Fig. 89: Locating Wire Harness Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the vent line hose

1

Push the hose into the port and push the retainer to lock it

d

Connect the air inlet line hose

e

Connect the purge line hose

NOTE:



Check for damage or foreign objects on the connected
part.



After connecting, check that the vent hose and the valve
are securely connected by pulling on them.

NOTE:



Check for damage or foreign objects on the connected part.



After connecting, check that the vent hose and the valve are
securely connected by pulling on them.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































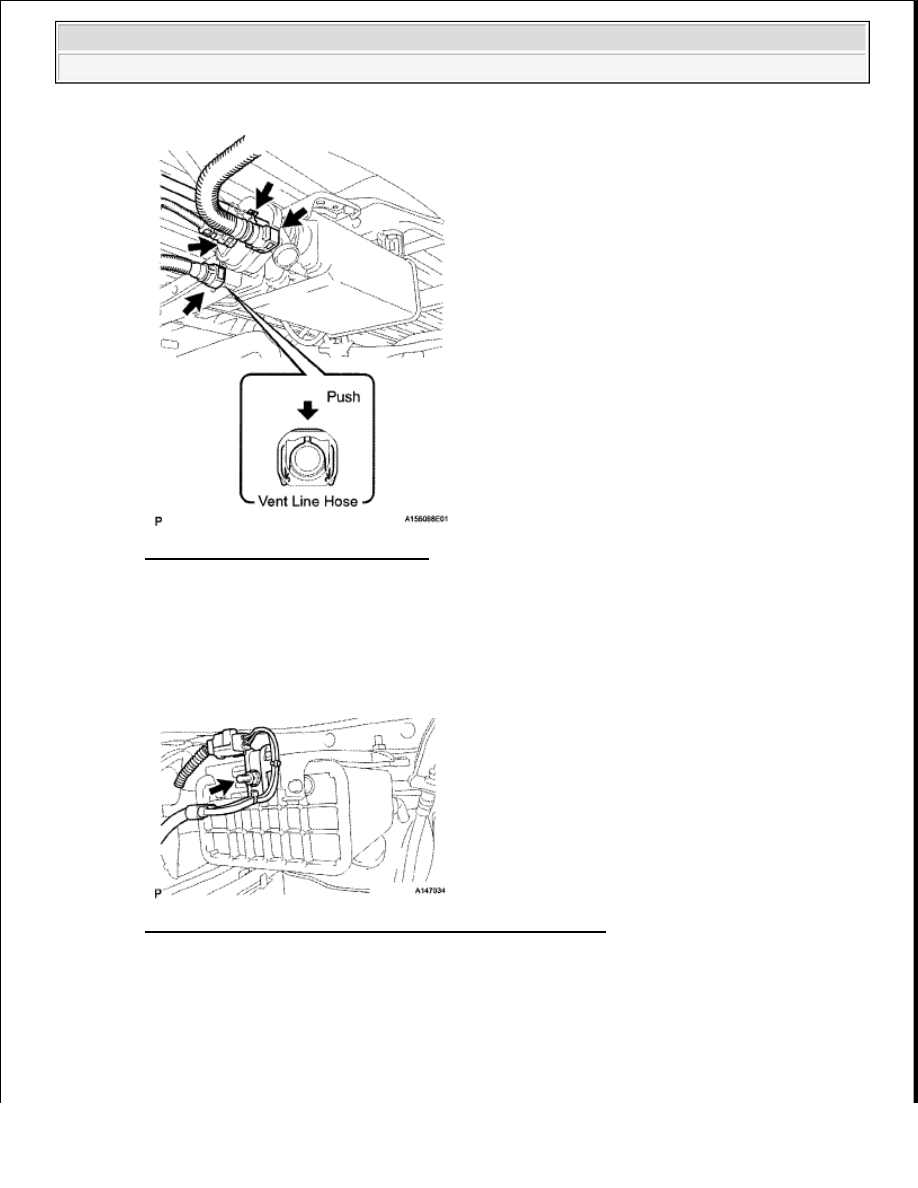

Fig. 90: Connecting Purge Line Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f

Connect the connector

g

Connect the wire harness clamp bracket with the nut

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 91: Connecting Wire Harness Clamp Bracket With Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

PURGE VALVE

COMPONENTS



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra

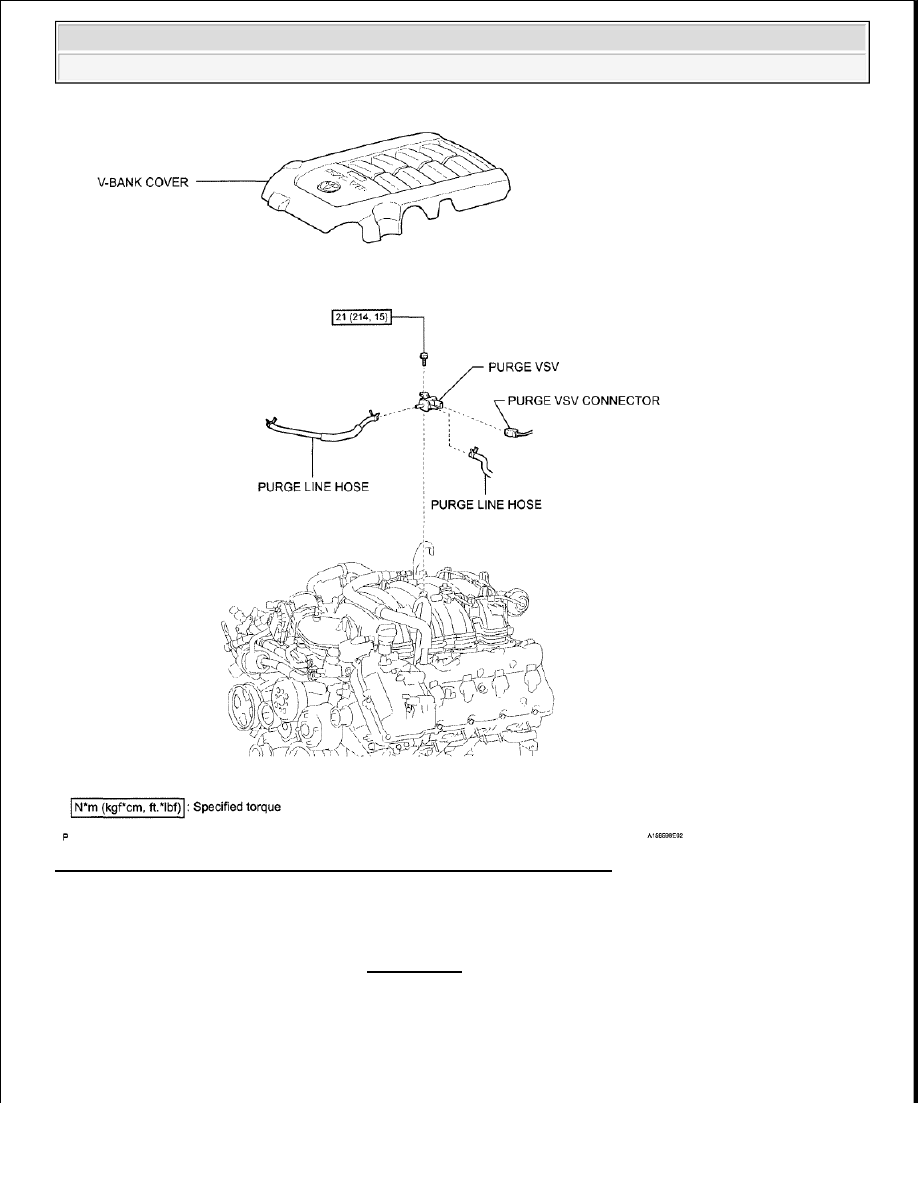

Fig. 92: Identifying Purge Valve Components With Torque Specification
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE V-BANK COVER (See REMOVAL )

2

DISCONNECT PURGE LINE HOSE

a

Disconnect the 2 purge line hoses

3

REMOVE PURGE VSV

a

Disconnect the connector



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































b

Remove the bolt and purge VSV

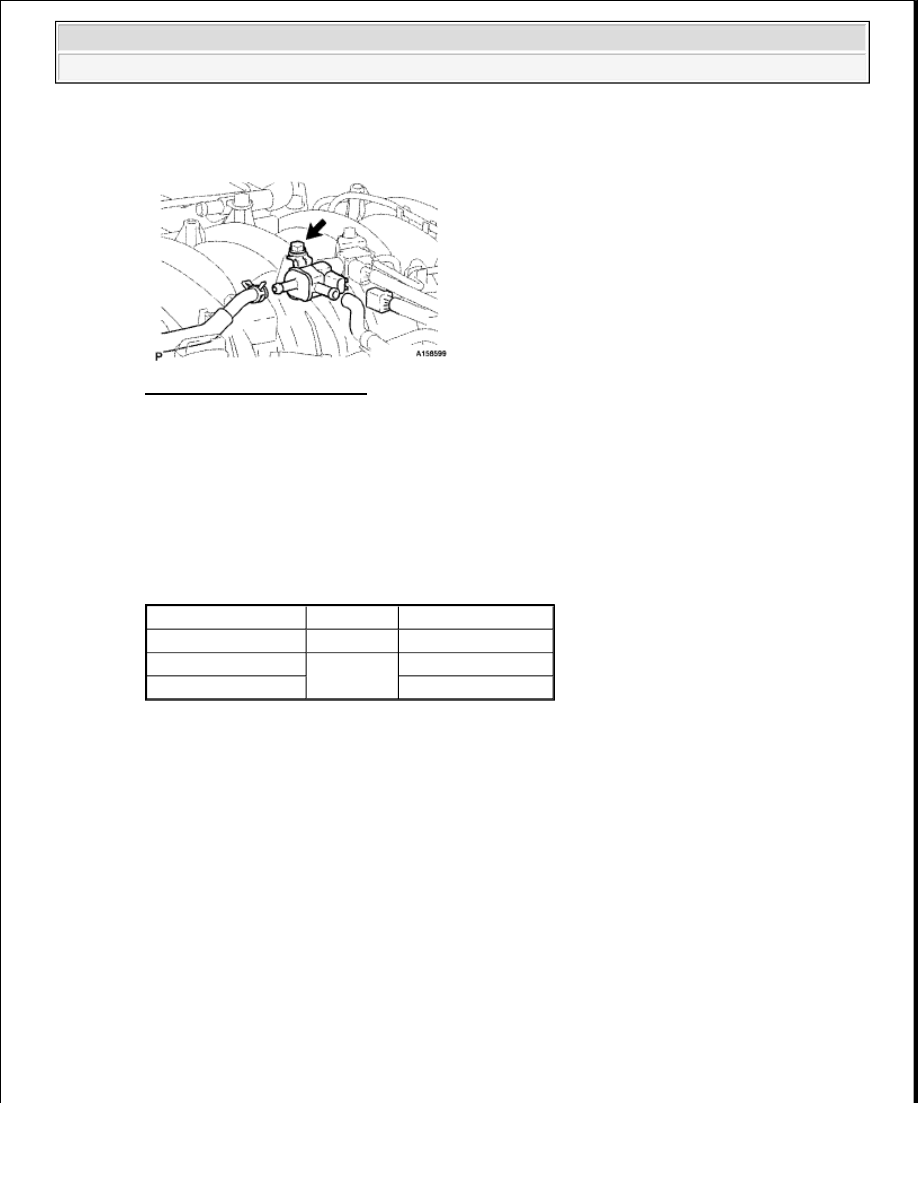

Fig. 93: Locating Purge VSV
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1

INSPECT PURGE VSV

a

Measure the resistance according to the value(s) in the table below

Standard Resistance

RESISTANCE REFERENCE

Tester Connection

Condition Specified Condition

1 - 2

20°C (68°F)

23 to 26 ohms

1 - VSV body ground

Always

10 kohms or higher

2 - VSV body ground

10 kohms or higher



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra
