Fig. 71: Locating Air Injection Control Driver Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL AIR INJECTION CONTROL DRIVER (for Bank 1)

a

Install the air injection control driver with the 2 screws

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)

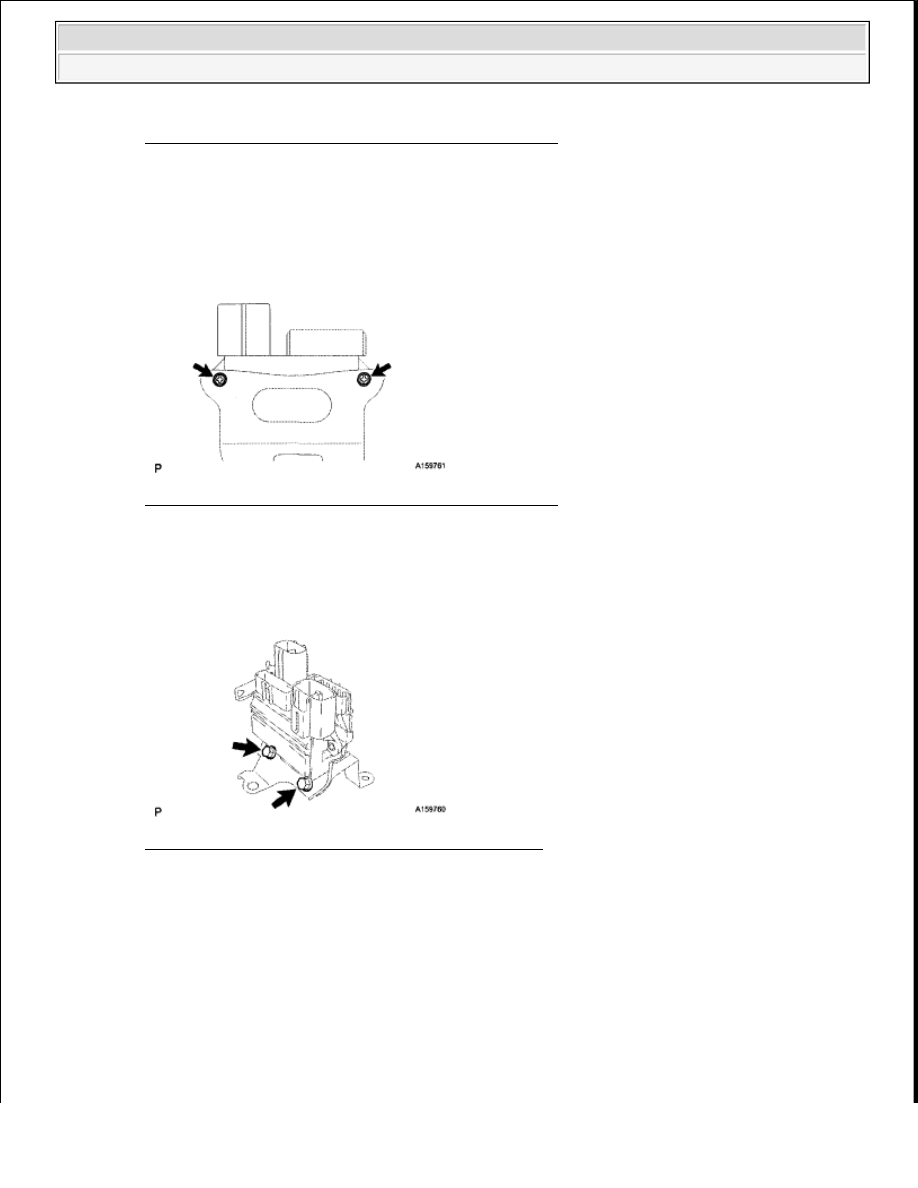

Fig. 72: Locating Air Injection Control Driver Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 2 bolts

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)

Fig. 73: Locating Air Injection Control Driver Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL AIR INJECTION CONTROL DRIVER ASSEMBLY

a

Install the air injection control driver with the 3 bolts

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































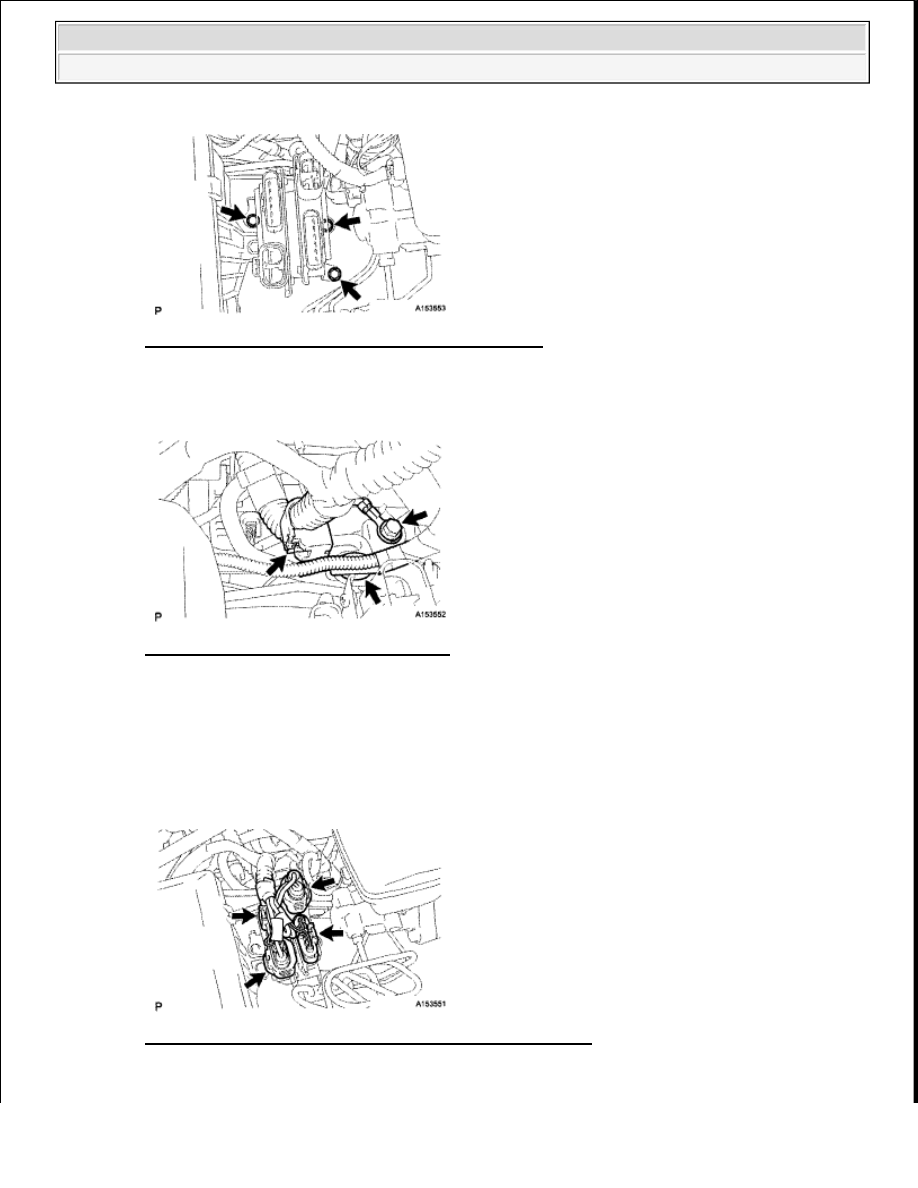

Fig. 74: Locating Air Injection Control Driver Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the 2 wire harness clamps

Fig. 75: Locating Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the ground cable with the bolt

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

d

Connect the 4 air injection control driver connectors

Fig. 76: Locating Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































CANISTER

COMPONENTS

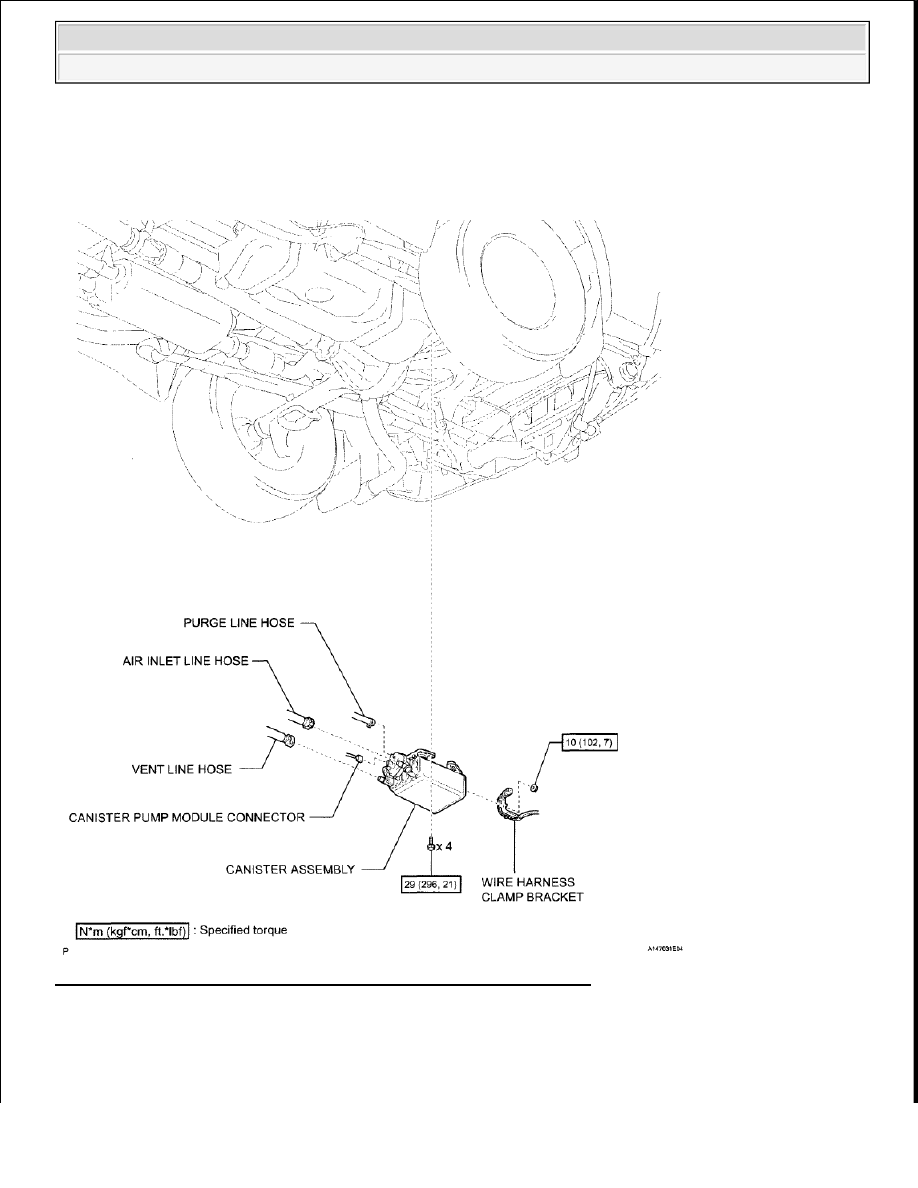

Fig. 77: Identifying Canister Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE CANISTER ASSEMBLY



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































a

Remove the nut and disconnect the wire harness clamp bracket

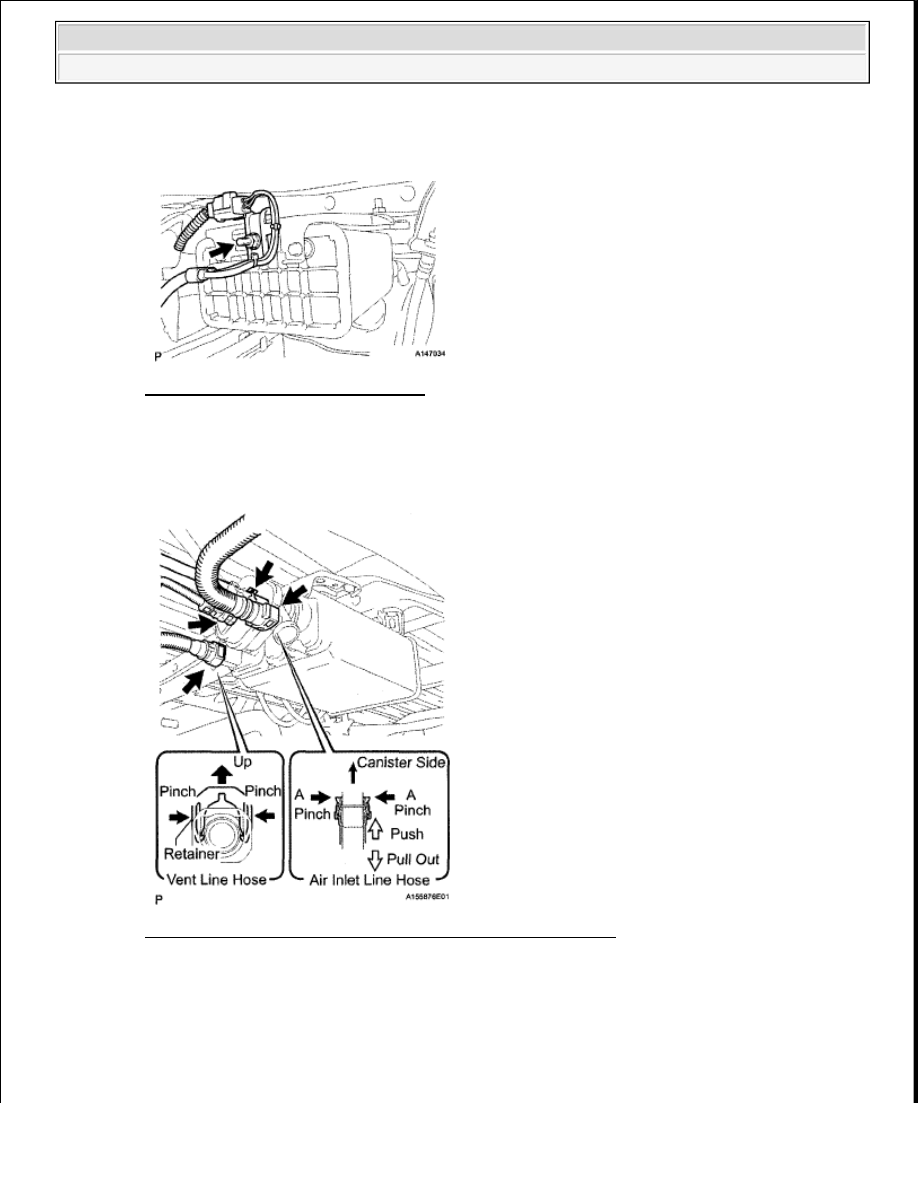

Fig. 78: Locating Canister Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Disconnect the connector

c

Disconnect the purge line hose

Fig. 79: Identifying Purge Line Hose And Air Inlet Line Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Disconnect the air inlet line hose

1

Push the hose firmly toward the canister side

2

Pinch the hose (portion A) as shown in the illustration

3

Pull out the hose



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra
