Toyota Tundra. Manual - part 1752

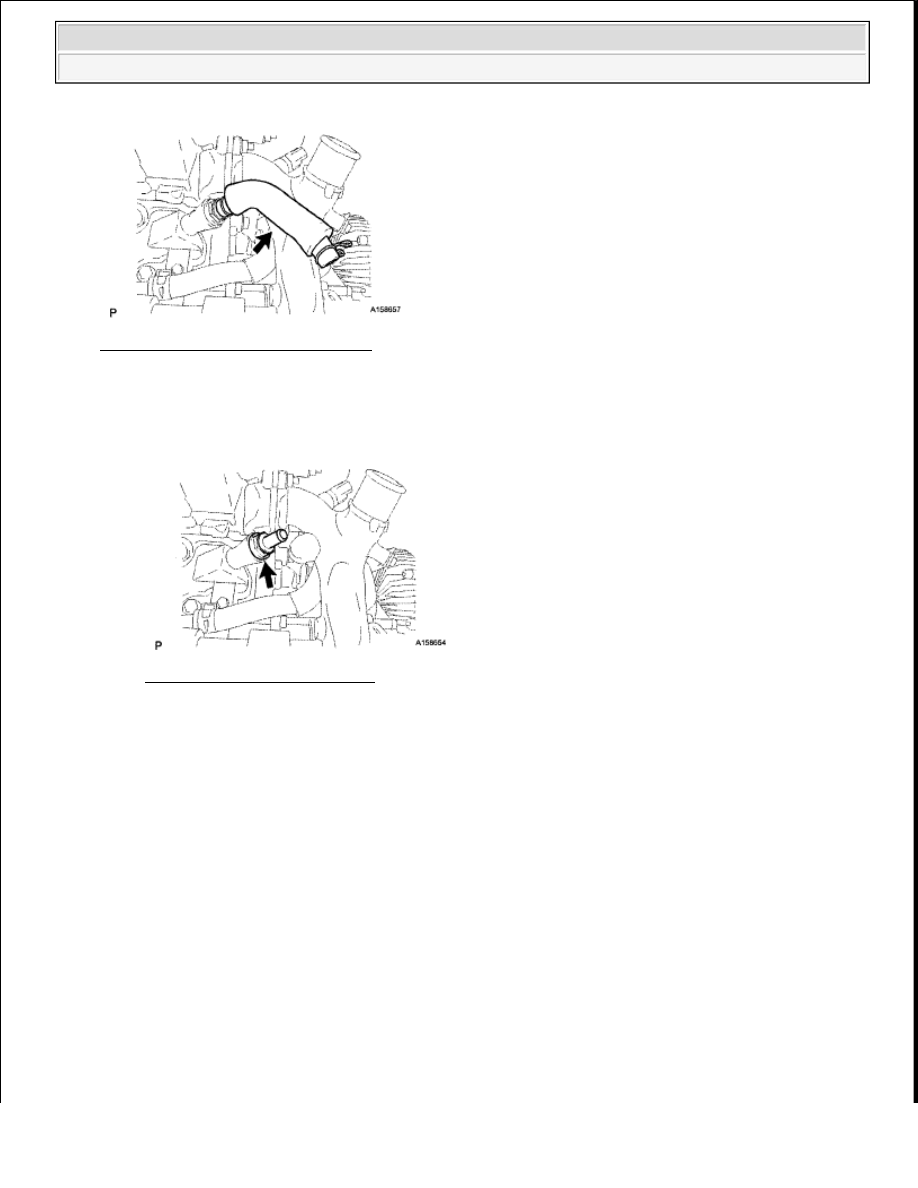

Fig. 100: Locating PCV Valve Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

REMOVE PCV VALVE SUB-ASSEMBLY

a

Remove the PCV valve

Fig. 101: Locating PCV Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1

INSPECT PCV VALVE SUB-ASSEMBLY

a

Install a clean hose to the PCV valve

b

Check the PCV valve operation

1

Blow air into the cylinder head side, and check that air passes through easily

CAUTION: Do not suck air through the valve. Petroleum substances

inside the valve are hazardous to your health.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra

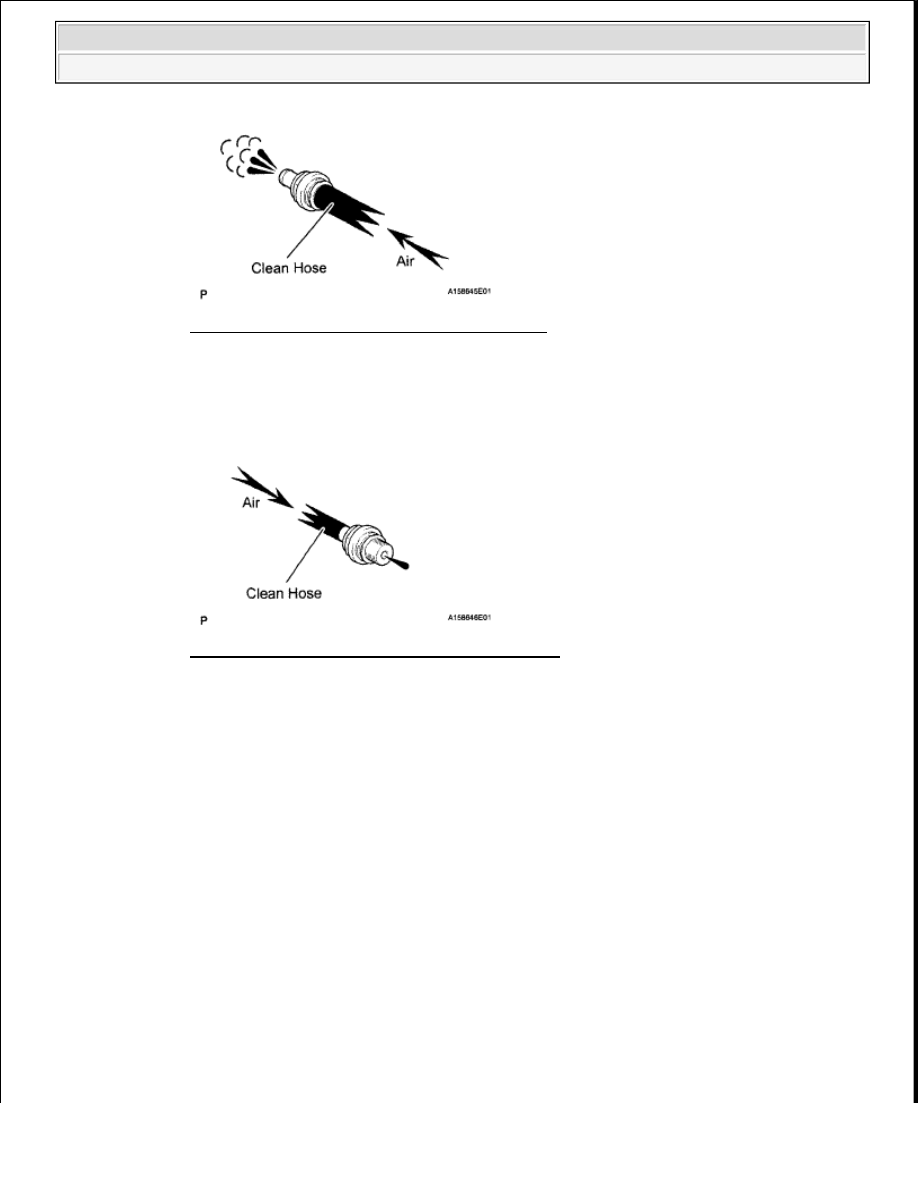

Fig. 102: Inspecting PCV Valve Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Blow air into the intake manifold side, and check that air passes through with difficulty

If the result is not as specified, replace the PCV valve sub-assembly

Fig. 103: Blowing Air Into Intake Manifold Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Remove the clean hose from the PCV valve

INSTALLATION

1

INSTALL PCV VALVE SUB-ASSEMBLY

a

Apply a light coat of engine oil to the O-ring, and install it to the valve

HINT:



When reusing the PCV valve, inspect the O-ring



If the O-ring has scratches or cuts, replace the PCV valve



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra

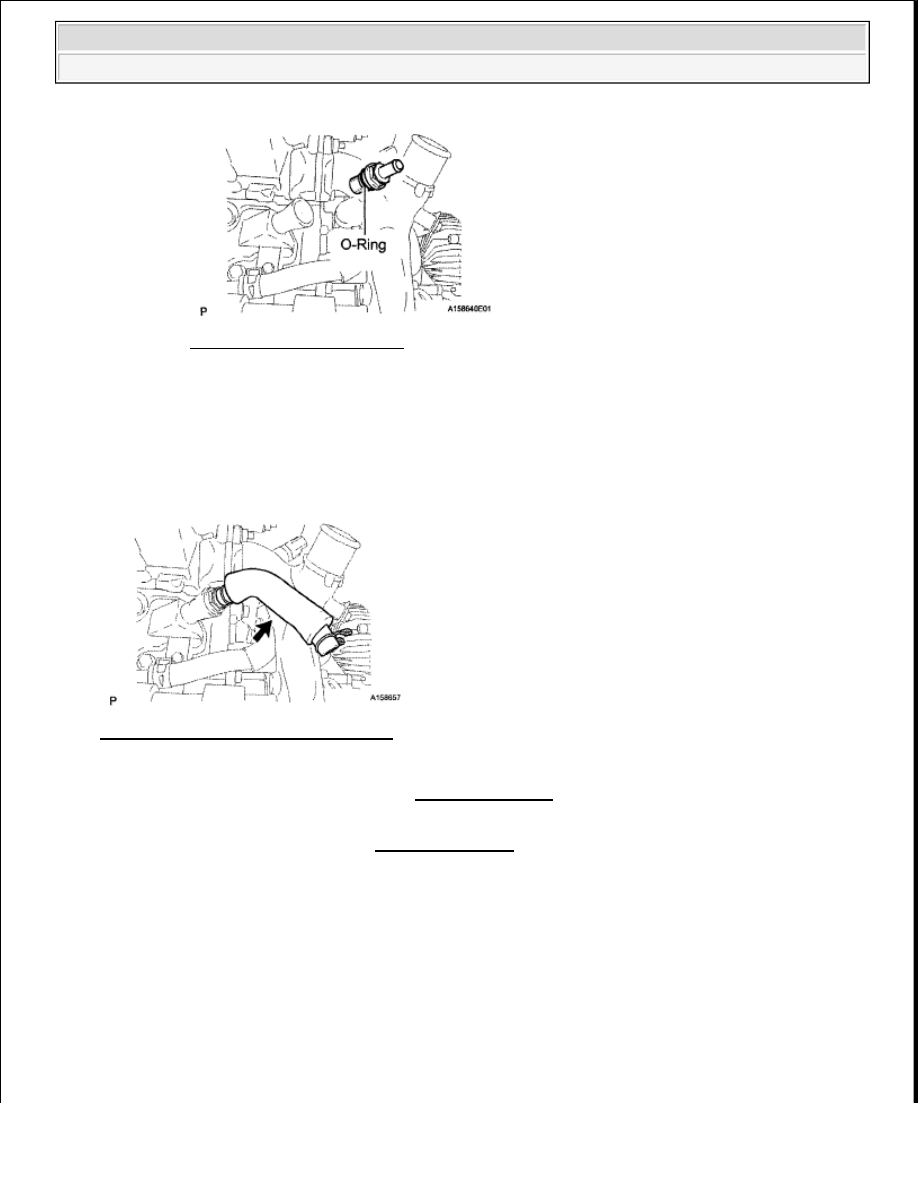

Fig. 104: Identifying O-ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the PCV valve

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)

2

CONNECT PCV VALVE HOSE

Fig. 105: Connecting PCV Valve Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL NO. 2 ENGINE COVER (See INSTALLATION )

4

INSTALL INTAKE MANIFOLD

a

Install the intake manifold (See INSTALLATION )



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FBE) - Tundra































2009 ENGINE

Emission Control (3UR-FE) - Tundra

EMISSION CONTROL SYSTEM

PARTS LOCATION

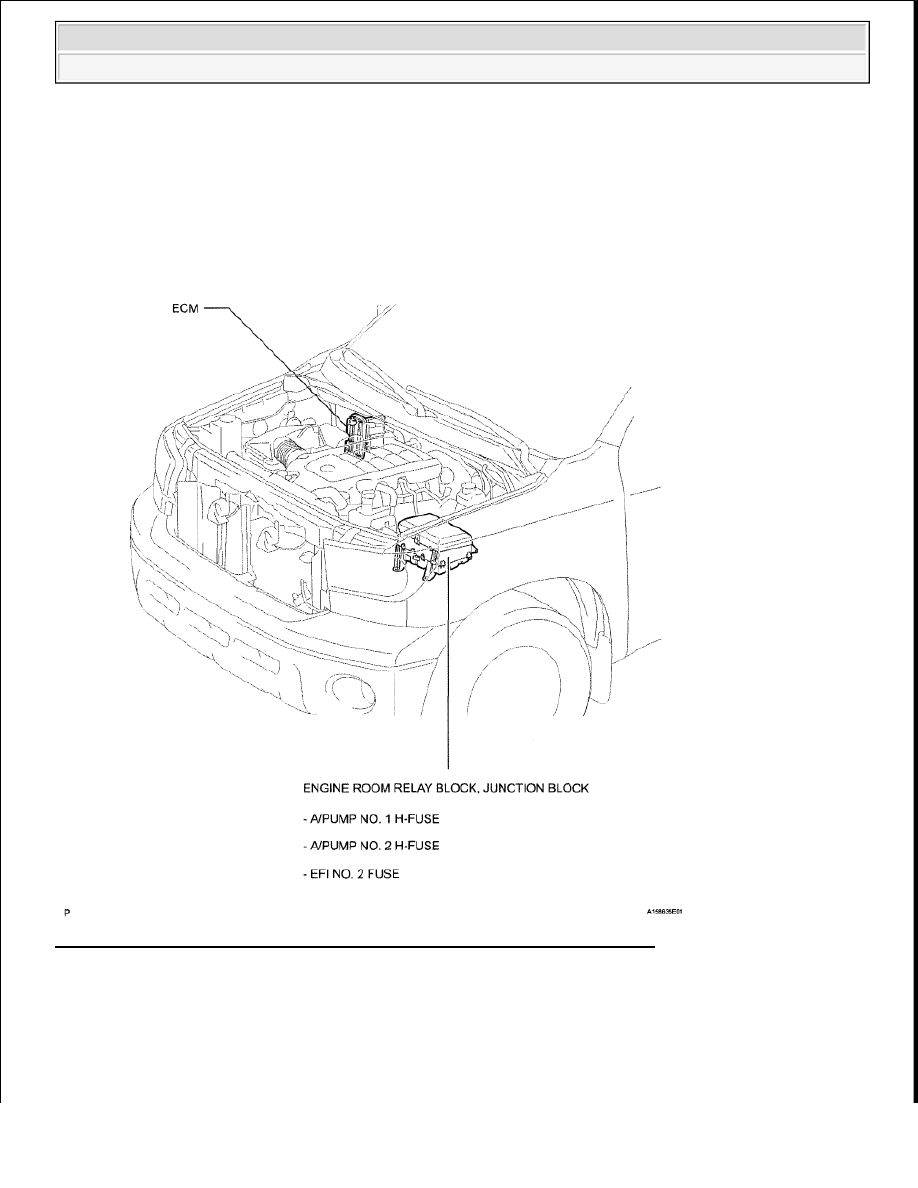

Fig. 1: Identifying Location Of Emission Control System Components (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
