EI-20

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

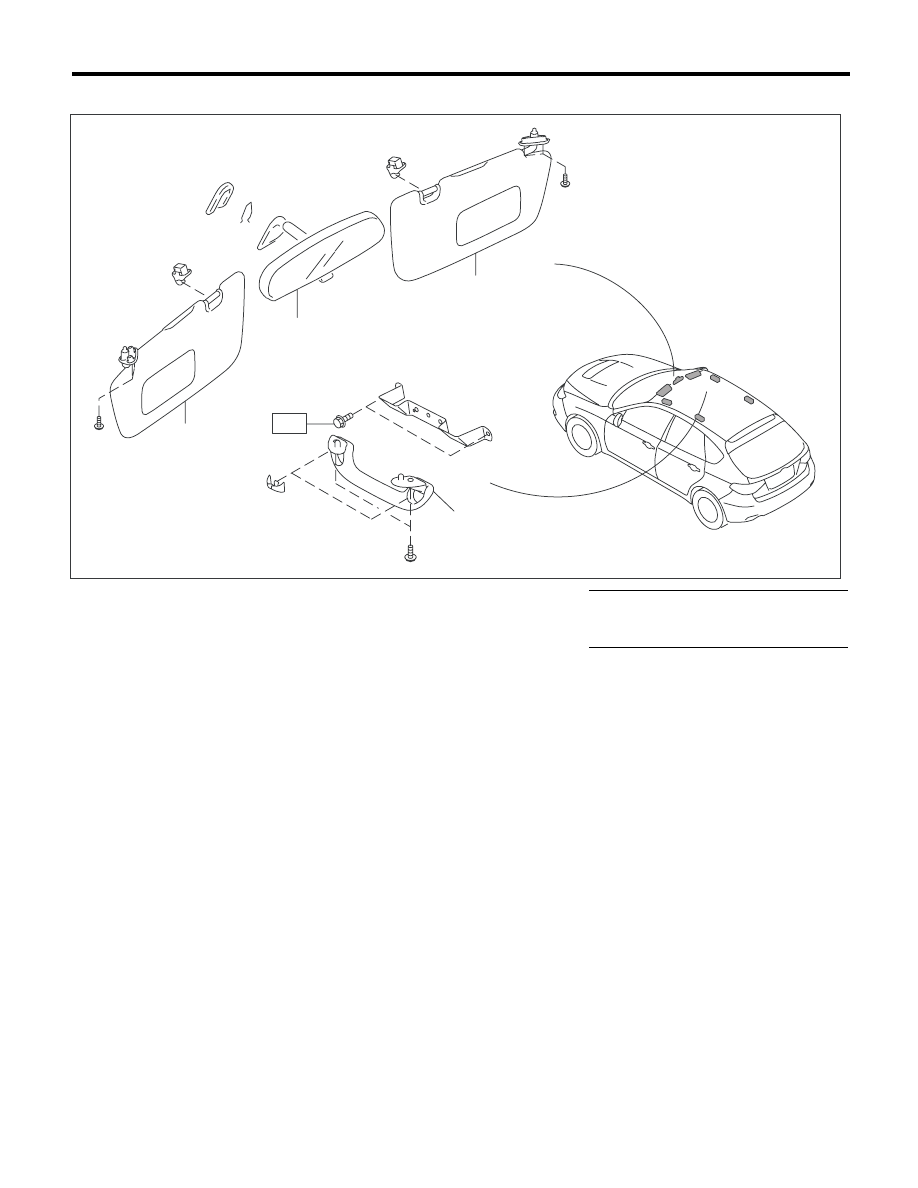

19.ВНУТРЕННИЕ ДЕТАЛИ САЛОНА

(1)

Внутреннее зеркало

(3)

Поручень

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Солнцезащитный козырек





T: 7,5 (0,76, 5,5)

(1)

(2)

(3)

T

(2)

EI-01780

EI-21

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

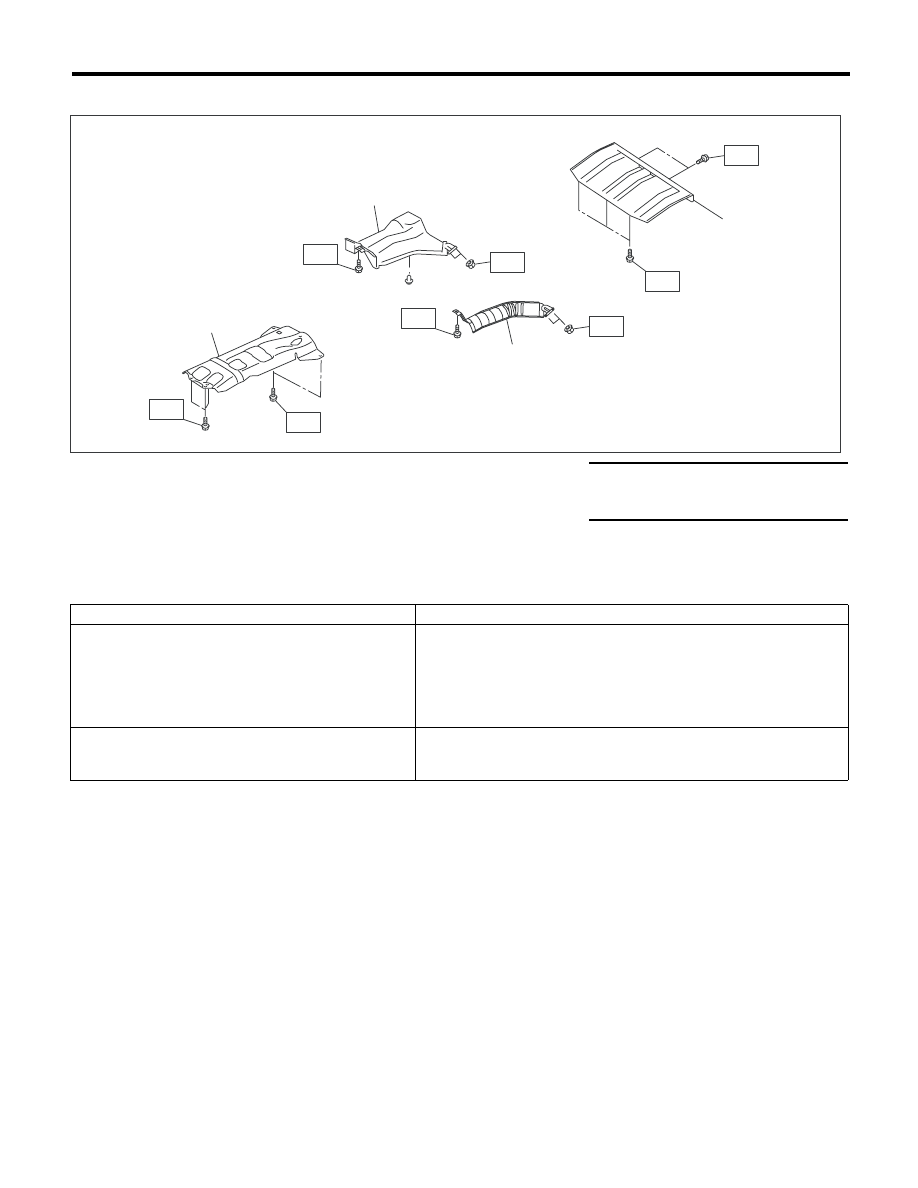

20.КРЫШКА ТЕПЛОЗАЩИТНОГО ЭКРАНА

B: ПОДГОТОВКА ИНСТРУМЕНТОВ

(1)

Передняя крышка теплозащит-
ного экрана

(3)

Центральная крышка теплоза-
щитного экрана (модель без
турбонаддува двигателя)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Центральная крышка теплоза-
щитного экрана (модель с тур-
бонаддувом двигателя)

T: 7,5 (0,76, 5,5)

(4)

Задняя крышка теплозащитно-
го экрана





НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Съемник фиксаторов

Используется для снятия внутренней отделки автомобиля.
• KTC AP201-10A
• KTC AP201-N
• KTC AP203-10A
• KTC AP20L-10B
или эквивалент.

Плоскогубцы

Применяются для снятия различных фиксаторов и хомутов.
• KTC CCP-190
или эквивалент.

(1)

EI-01842

T

T

(4)

(3)

(2)

T

T

T

T

T

T

EI-22

Передняя решетка радиатора

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

2. Передняя решетка

радиатора

A: СНЯТИЕ

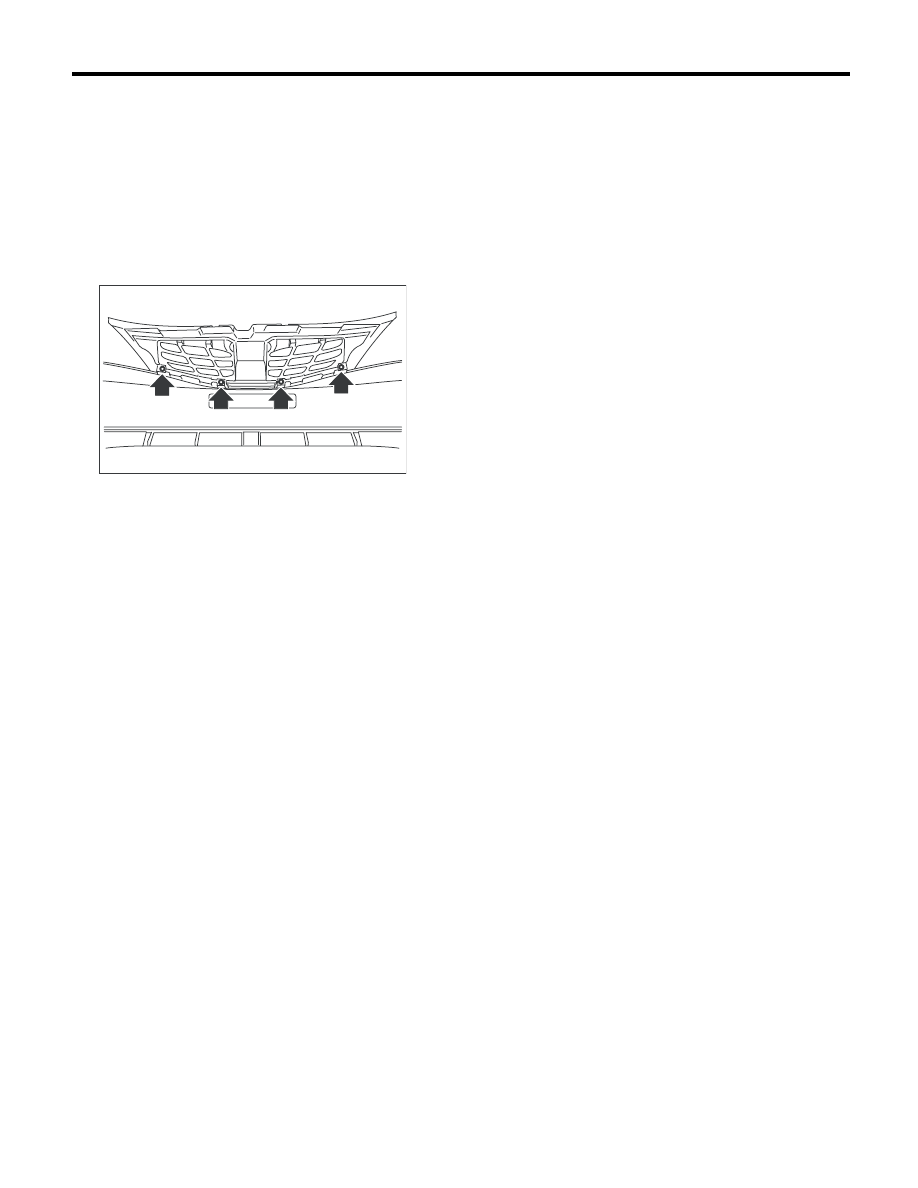

1) Снимите облицовку переднего бампера.
<См. EI-27, ОБЛИЦОВКА ПЕРЕДНЕГО БАМПЕ-
РА, СНЯТИЕ, Передний бампер.>
2) Отверните винты с обратной стороны обли-
цовки бампера и снимите узел передней ре-
шетки радиатора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01861

EI-23

Передняя решетка капота

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

3. Передняя решетка капота

A: СНЯТИЕ

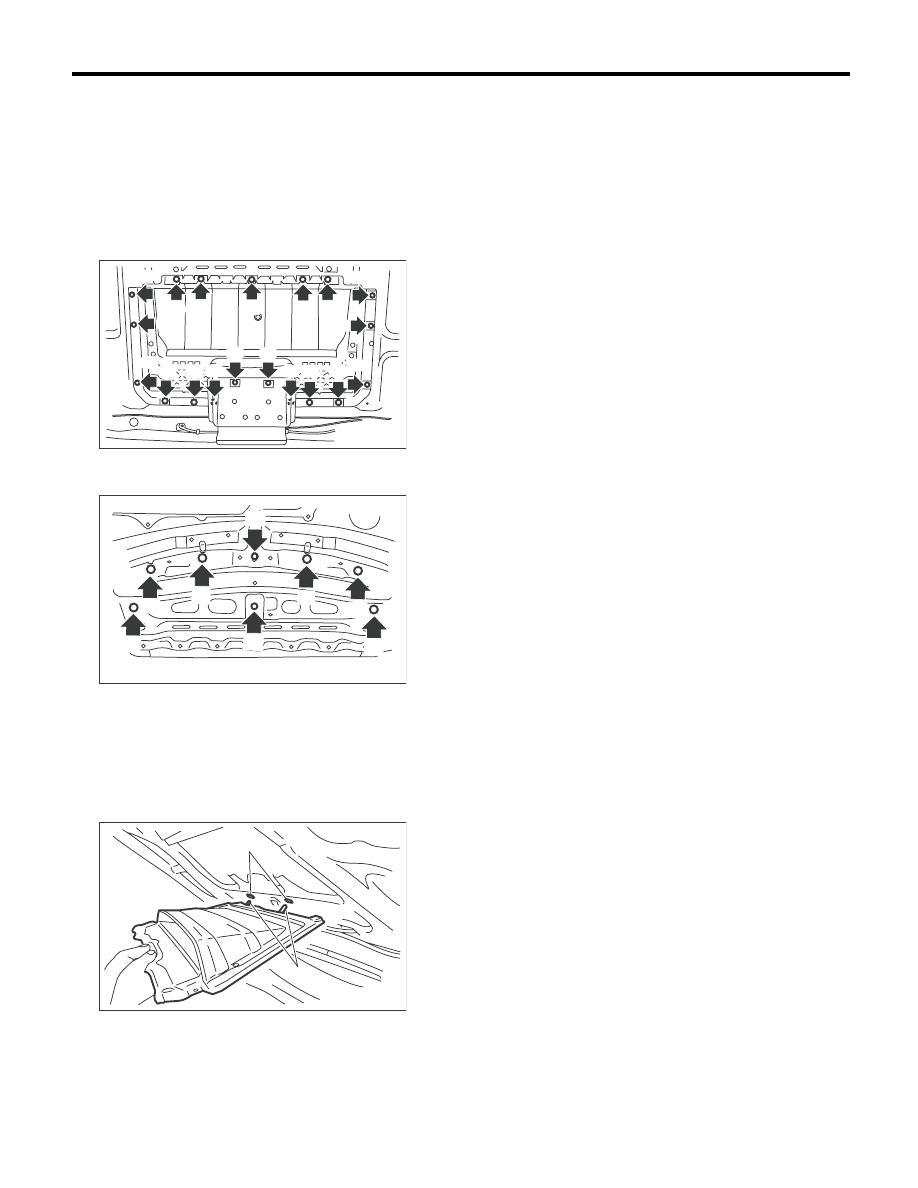

1) Откройте капот.
2) Снимите изоляцию капота. <См. EB-12, ИЗО-
ЛЯЦИЯ КАПОТА, СНЯТИЕ, Капот.>
3) Отверните винты (A) и снимите фиксатор
(B), затем снимите узел воздухозаборника ка-
пота.

4) Ослабьте гайки (A), снимите фиксатор (B),
затем снимите переднюю решетку капота.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Вставьте крючки (B) воздухозаборника капота
в отверстия (A) капота.

Момент затяжки:

4,5 Нм (5,1 кгс-м, 3,32 фунт-сила-фут)

(A)

(A)

(A)

(A)

(A)

(A)

(B)

(B)

(B)

(B)

(B)

(B) (B)

(B) (B)

(B)

(B)

(B)

(B)

EI-01954

EI-01782

(A)

(A)

(A)

(A)

(A)

(A)

(B)

(B)

EI-00634

(B)

(A)
