EI-16

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

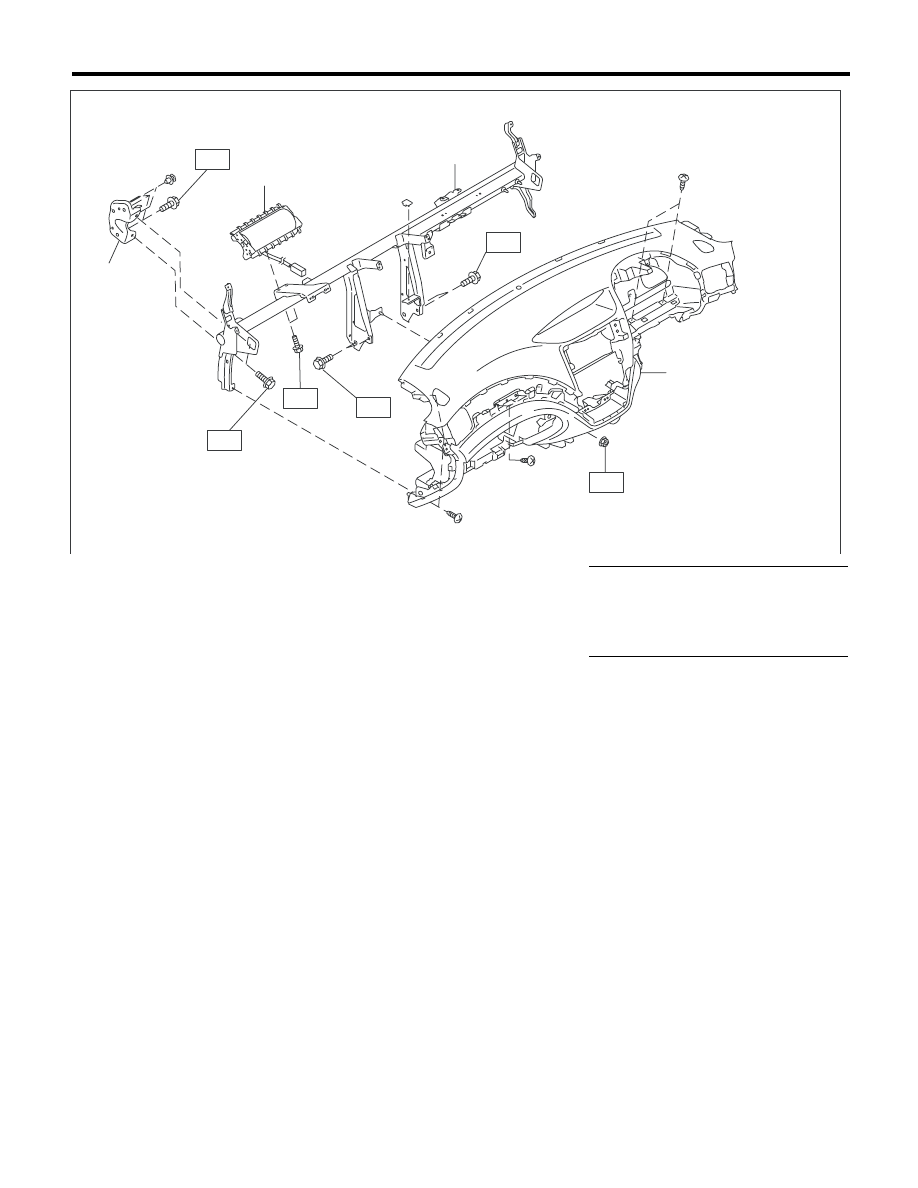

(1)

Кронштейн опорной балки руле-
вой колонки

(3)

Узел опорной балки рулевой ко-
лонки

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Узел модуля подушки безопас-
ности переднего пассажира


(4)

Узел панели приборов

T1: 7,5 (0,76, 5,5)







T2: 25 (25,5, 18,4)

EI-01930

(2)

T2

(4)

(1)

(3)

T2

T1

T2

T2

T1

EI-17

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

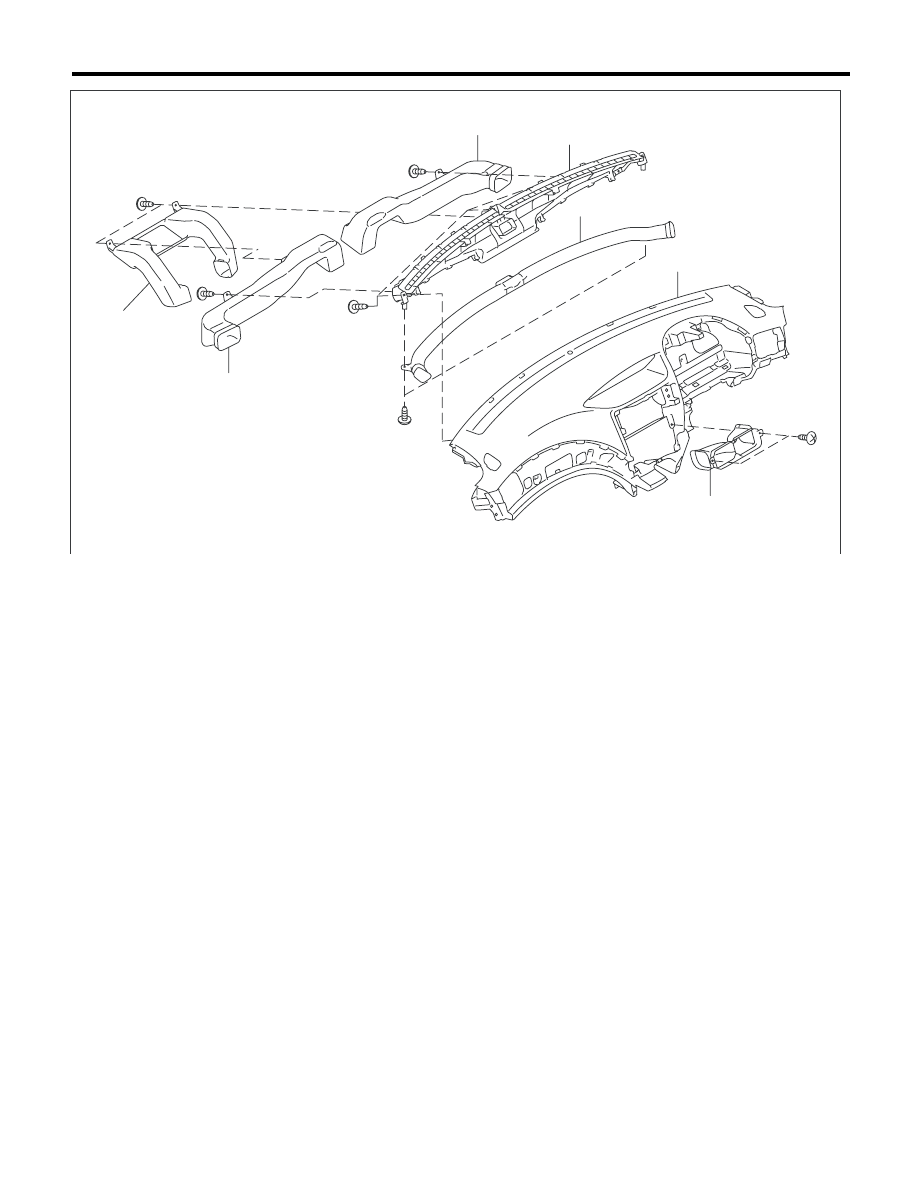

(1)

Центральный воздуховод вен-
тиляции

(5)

Боковой воздуховод обогрева-
теля ветрового стекла

(7)

Передний центральный возду-
ховод вентиляции

(2)

Левый боковой воздуховод вен-
тиляции

(6)

Узел панели приборов и карка-
са панели приборов





(3)

Правый боковой воздуховод
вентиляции





(4)

Узел форсунки обогревателя
ветрового стекла

EI-01931

(2)

(4)

(5)

(6)

(1)

(3)

(7)

EI-18

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

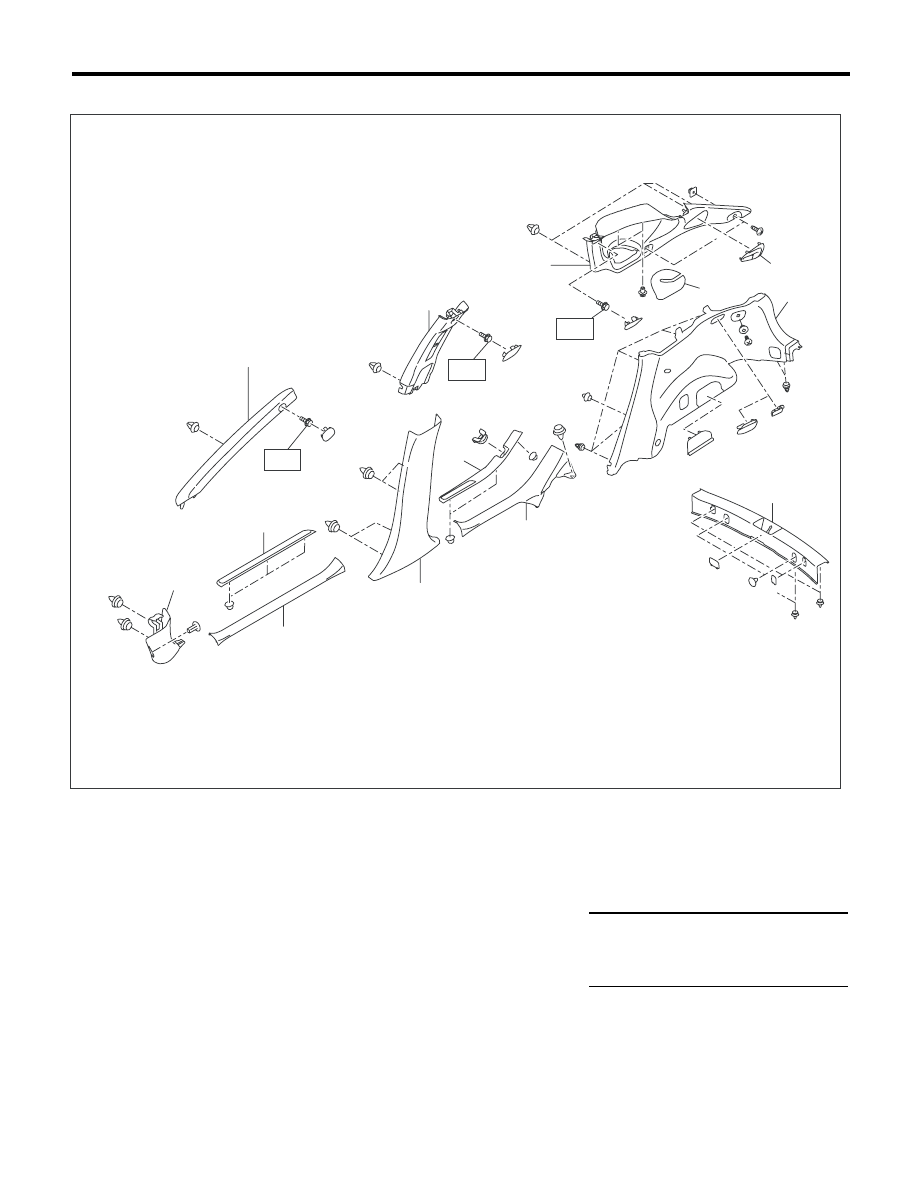

16.ВНУТРЕННЯЯ ОТДЕЛКА

(1)

Верхняя внутренняя отделка
передней стойки

(7)

Нижняя внутренняя отделка
средней стойки

(12)

Нижняя внутренняя отделка за-
дней четверти

(2)

Верхняя внутренняя отделка
средней стойки

(8)

Задняя наружная накладка

(13)

Концевая накладка багажного
отсека

(3)

Верхняя внутренняя отделка
задней четверти

(9)

Задняя внутренняя накладка



(4)

Нижняя внутренняя отделка пе-
редней стойки

(10)

Боковая накладка ремня безо-
пасности

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5)

Передняя наружная накладка

(11)

Центральна накладка ремня бе-
зопасности

T: 7,5 (0,76, 5,5)

(6)

Передняя

внутренняя

накладка



T

(1)

(2)

(3)

(8)

(9)

(7)

(5)

(6)

(4)

T

T

(10)

(11)

(12)

(13)

EI-01949

EI-19

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

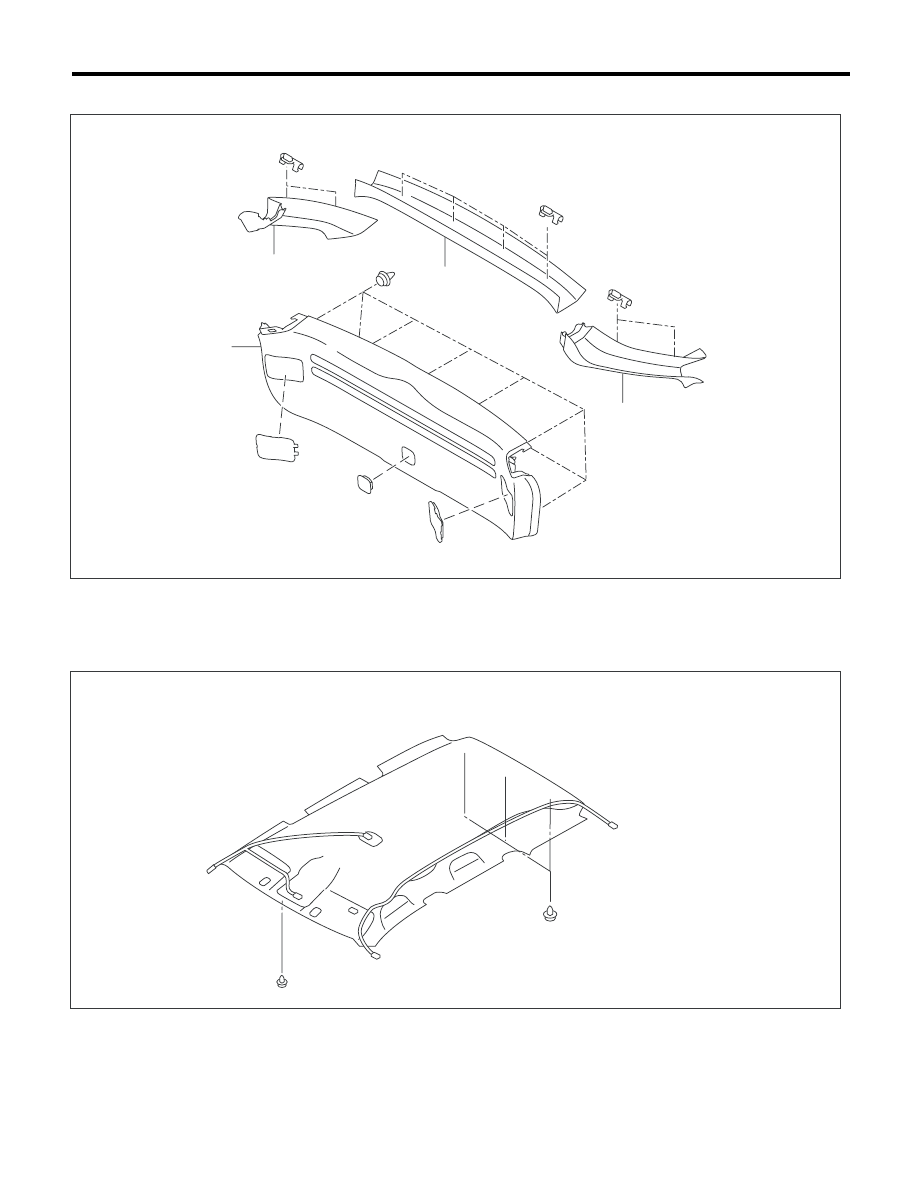

17.ВНУТРЕННЯЯ ОТДЕЛКА ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

18.ВНУТРЕННЯЯ ОТДЕЛКА КРЫШИ

(1)

Внутренняя отделка стойки
дверцы багажного отсека

(2)

Верхняя внутренняя отделка
дверцы багажного отсека

(3)

Нижняя внутренняя отделка
дверцы багажного отсека

(1)

(2)

(1)

(3)

EI-01765

EI-01775
