EI-12

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

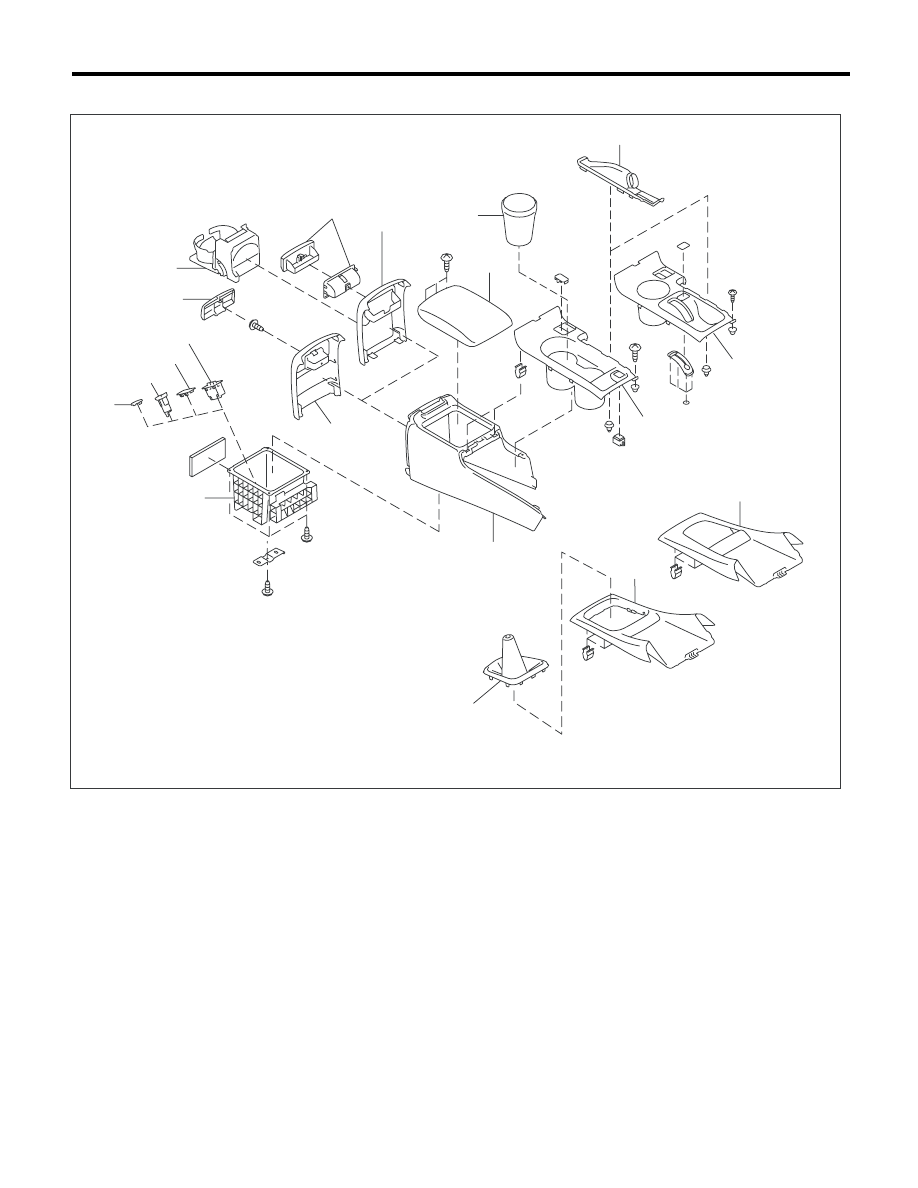

14.ЯЩИК КОНСОЛИ

(1) Передняя панель консоли (модель AT) (7) Пепельница (модель KS)

(13) Ниша консоли

(2) Передняя панель консоли (модель MT) (8) Верхняя крышка

(14) Задний подстаканник (модель KS)

(3) Чехол рычага переключения передач

(9) Наружный ящик консоли

(15) Торцевая крышка ящика консоли

(4) Накладка консоли (двухдиапазонная

модель)

(10) Торцевая крышка ящика консо-

ли (модель KS)

(16) Разъем для подключения допол-

нительных аудиоустройств

(5) Крышка консоли

(11) Торцевая крышка ящика консоли (17) Крышка

(6) Пыльник рычага стояночного тормоза (12) Пепельница (модель KS)

(18) Гнездо электропитания вспомога-

тельного оборудования

EI-01926

(9)

(8)

(10)

(12)

(14)

(15)

(16)

(17)

(7)

(1)

(2)

(3)

(5)

(6)

(18)

(17)

(11)

(4)

(13)

EI-13

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

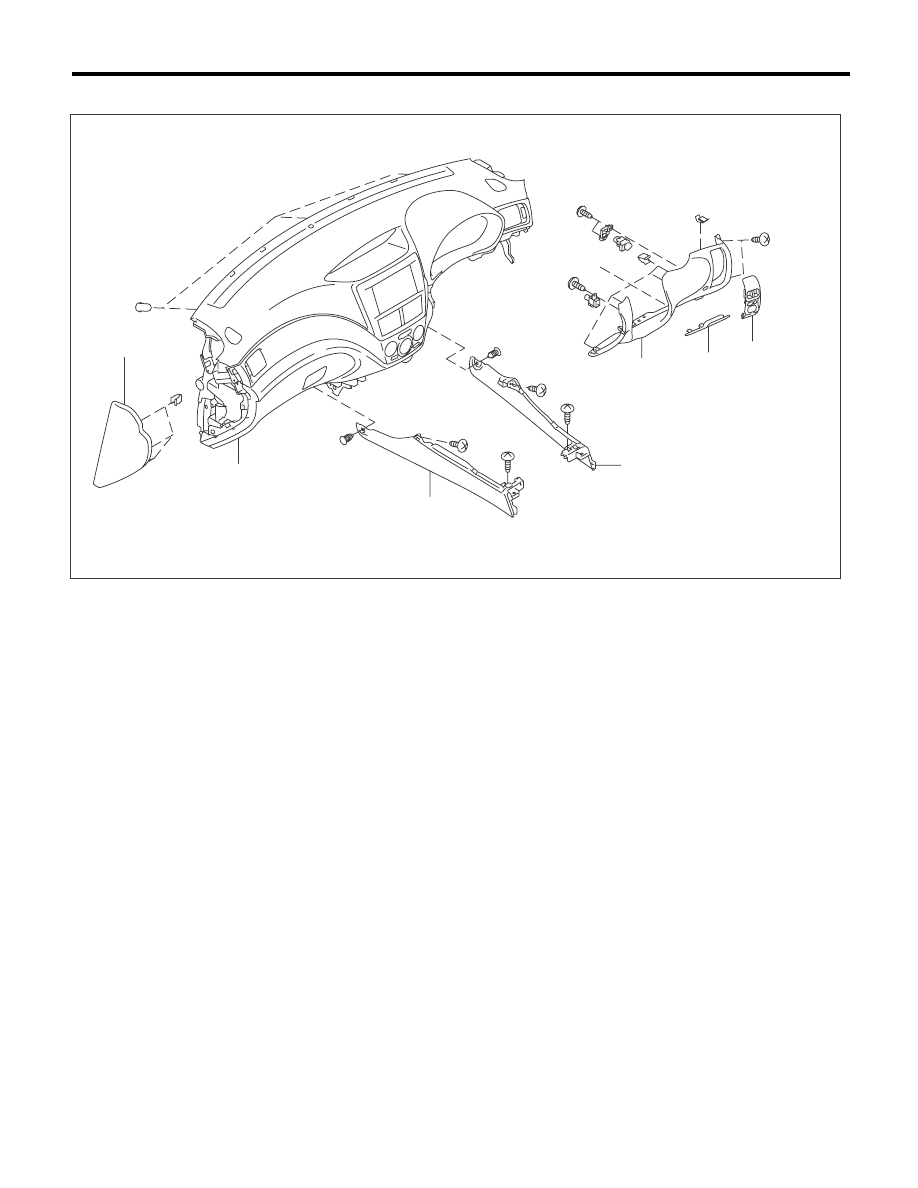

15.ПАНЕЛЬ ПРИБОРОВ

(1)

Боковая крышка панели приборов

(4) Правая боковая панель консоли

(7)

Узел панели переключателей

(2)

Узел панели приборов

(5) Нижняя крышка панели приборов





(3)

Левая боковая панель консоли

(6) Крышка блока предохранителей





EI-01927

(4)

(1)

(5)

(6)

(2)

(3)

(7)

EI-14

Общие сведения

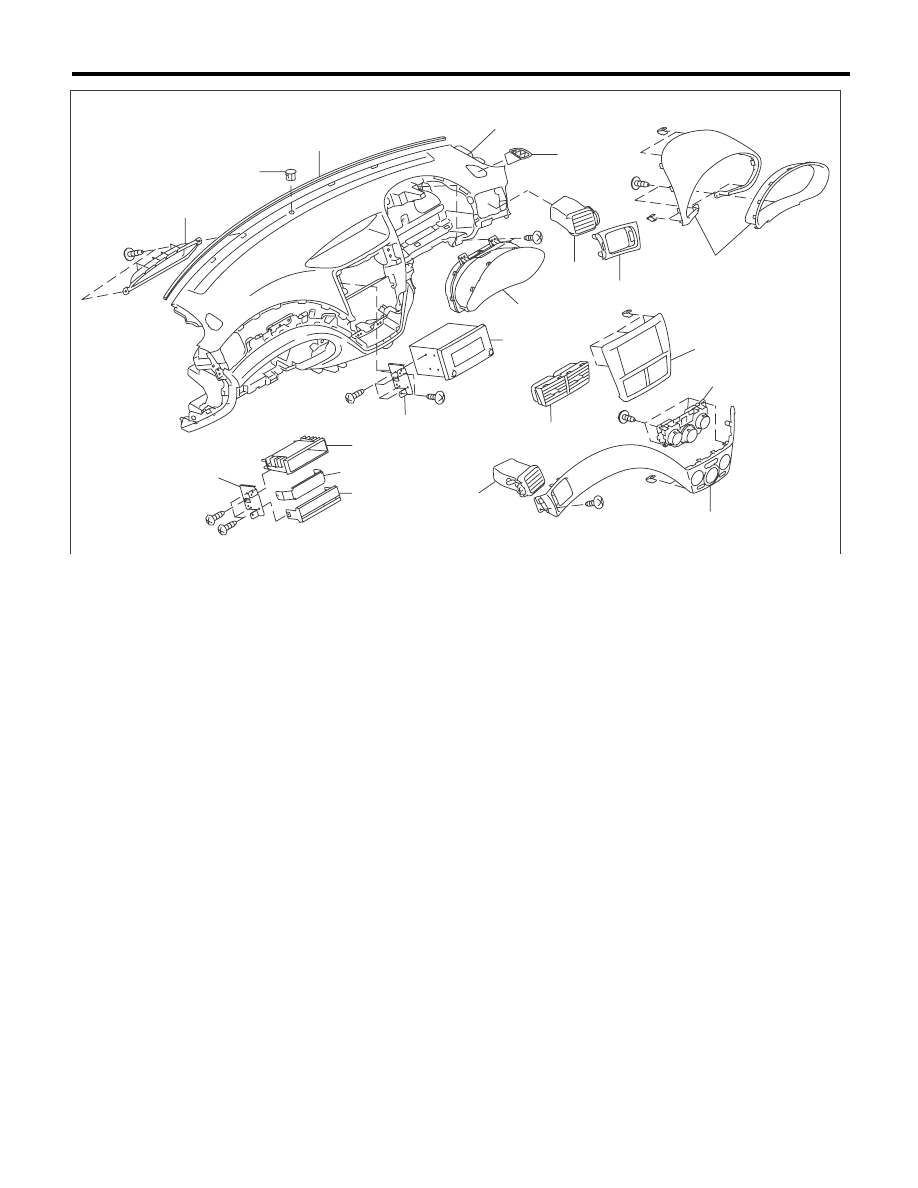

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

(1) Панель часов

(8) Правая боковая вентиляци-

онная решетка

(14) Ниша (модель без аудиосистемы)

(2) Датчик солнечной нагрузки

(9) Узел комбинации приборов

(15) Левая боковая вентиляционная решетка

(3) Подушка

(10) Аудиосистема

(16) Центральная вентиляционная решетка

(4) Узел панели приборов

(11) Кронштейн крепления ау-

диосистемы

(17) Левая декоративная панель

(5) Боковая вентиляционная решетка

обогревателя ветрового стекла

(12) Элемент усиления панели

(модели без аудиосистемы)

(18) Блок управления

(6) Узел козырька комбинации приборов (13) Панель (модели без аудио-

системы)

(19) Центральная панель

(7) Правая декоративная панель





EI-01928

(9)

(4)

(5)

(1)

(8)

(6)

(10)

(11)

(14)

(2)

(3)

(7)

(15)

(16)

(17)

(18)

(19)

(13)

(12)

(11)

EI-15

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

(1)

Узел панели приборов и кар-
каса панели приборов

(3)

Демпфер отделения для перчаток Момент затяжки:

Нм (кгс-м, фунт-сила-фут)

(2)

Узел крышки отделения для
перчаток

(4)

Нижняя панель приборов

T: 7,5 (0,76, 5,5)

EI-01929

T

(2)

(4)

(1)

(3)
