EI-4

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

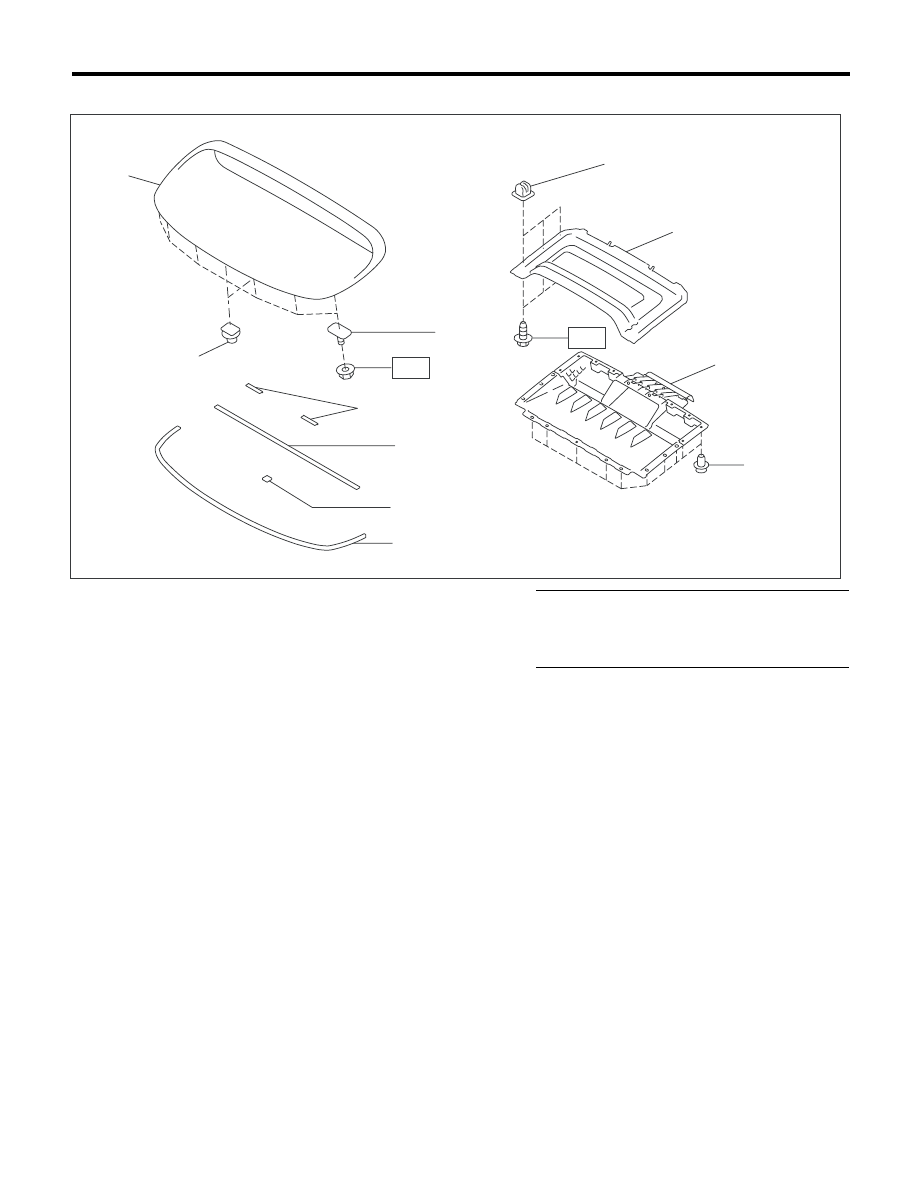

4. ПЕРЕДНЯЯ РЕШЕТКА КАПОТА

(1) Передняя решетка капота

(6) Проходная изолирующая втулка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Фиксатор

(7) Воздузаборник капота

T1: 1,0 (0,1, 0,74)

(3) Болт

(8) Внутренняя часть воздухозабор-

ника капота

T2: 4,5 (0,46, 3,3)

(4) Защитная оболочка

(9) Скоба крепления





(5) Прокладка





T2

T1

(2)

(9)

(5)

(4)

(3)

(8)

(7)

(1)

(5)

(5)

(6)

EI-01920

EI-5

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

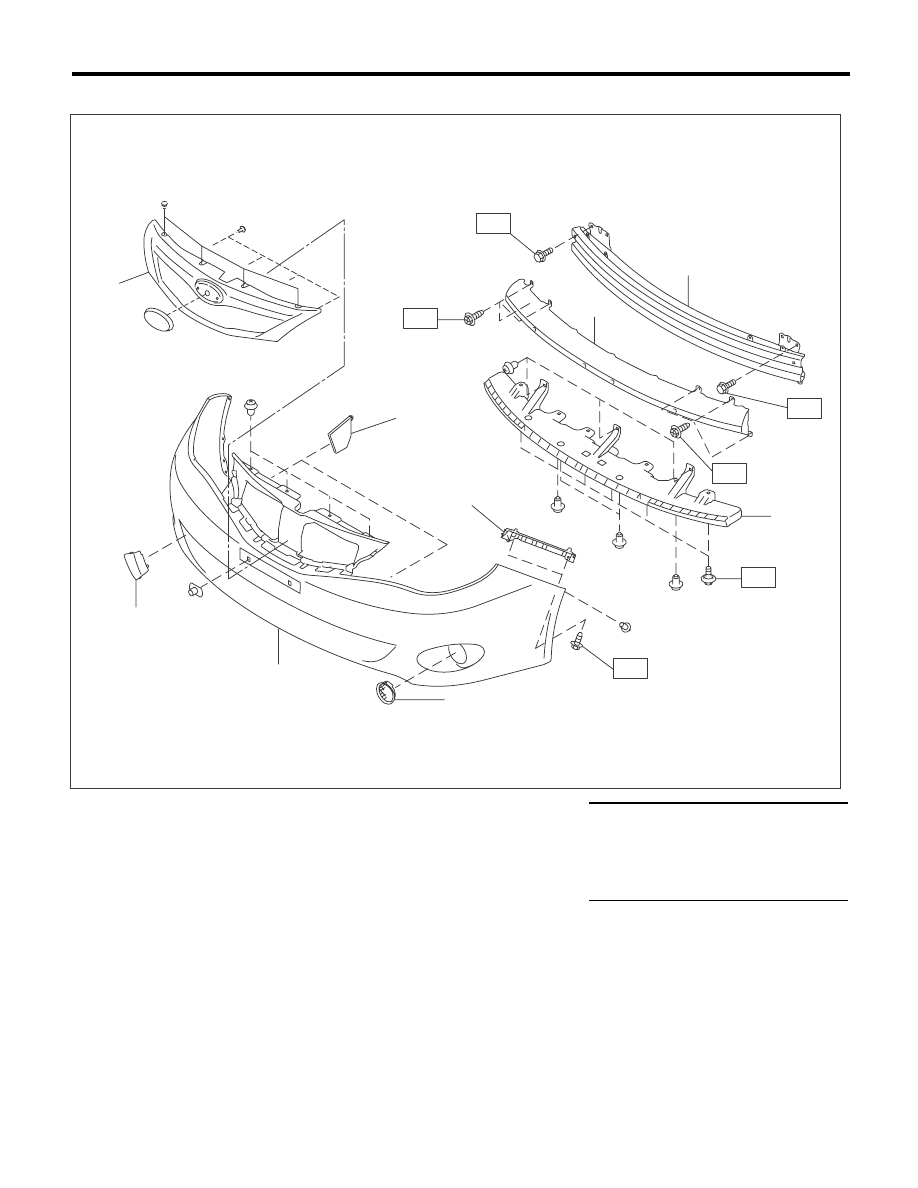

5. ПЕРЕДНИЙ БАМПЕР

(1)

Узел передней решетки радиато-
ра

(6)

Передний кронштейн, нижний,
центральный

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Крышка переднего крюка

(7)

Пластина гасителя энергии

T1: 7,5 (0,76, 5,5)

(3)

Облицовка бампера

(8)

Усилитель балки бампера

T2: 14 (1,42, 10,3)

(4)

Крышка противотуманной фары

(9)

Прокладка радиатора

T3: 33 (3,4, 24)

(5)

Передний

боковой

кронштейн





EI-01921

(2)

(1)

T1

(3)

T1

(8)

T3

T3

T2

T1

(6)

(4)

(5)

(7)

(9)

EI-6

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

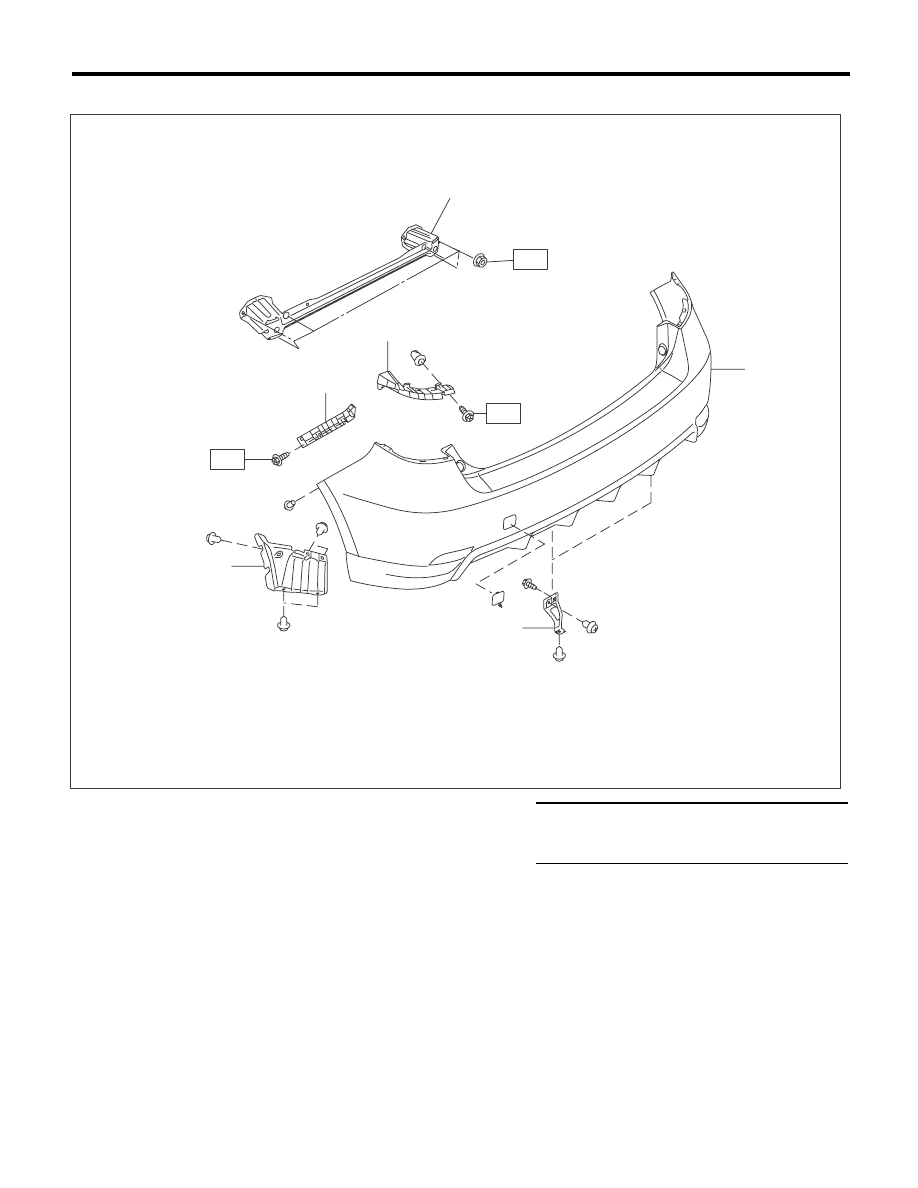

6. ЗАДНИЙ БАМПЕР

(1) Облицовка бампера

(4)

Нижняя задняя накладка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Задний угловой кронштейн

(5)

Нижний кронштейн

T1: 7,5 (0,77, 6,5)

(3) Задний боковой кронштейн

(6)

Усилитель балки бампера

T2: 33 (3,4, 24)

EI-01923

(1)

(4)

(2)

(6)

T2

T1

T1

(3)

(5)

EI-7

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

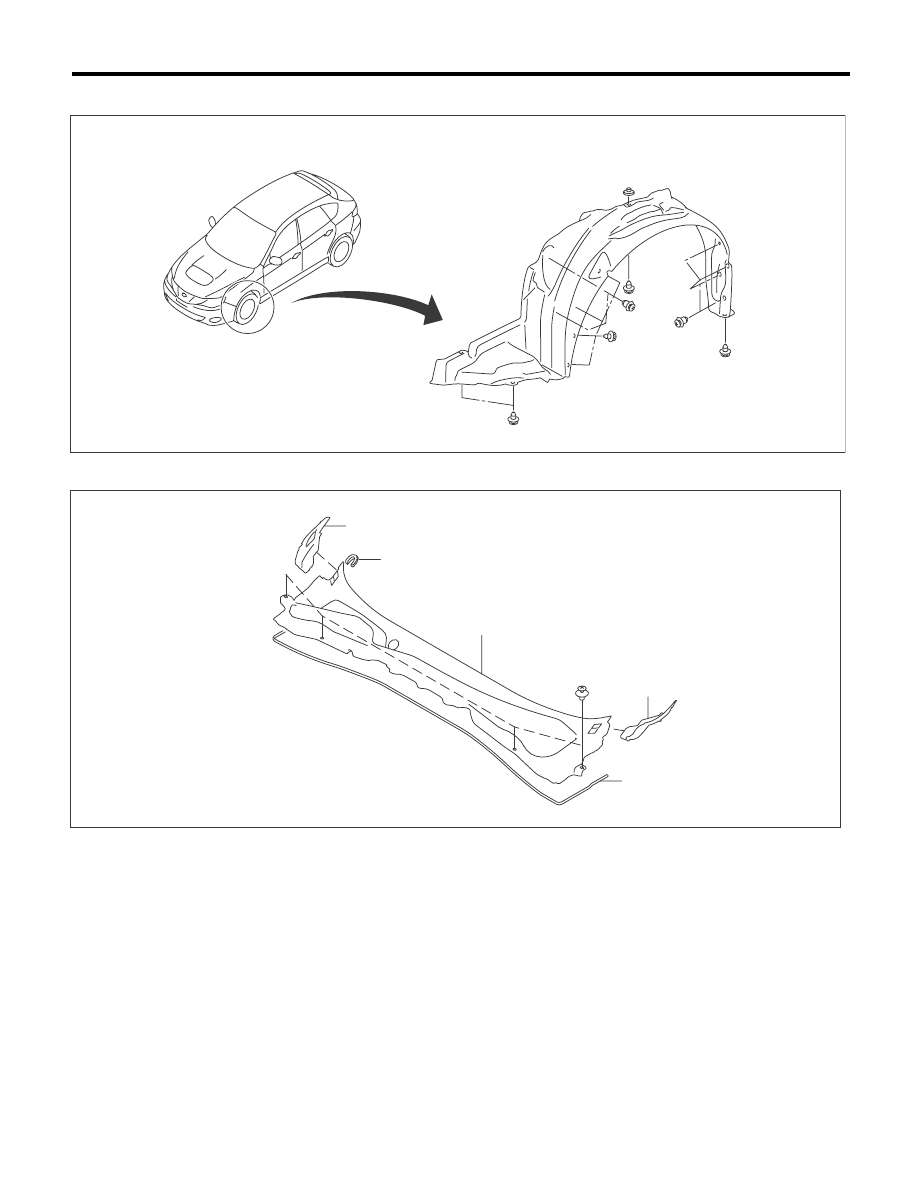

7. БРЫЗГОВИК

8. КРЫШКА КАПОТА

(1)

Крышка капота

(2)

Боковая панель капота

(3)

Прокладка

EI-01860

(1)

(2)

(2)

(3)

EI-01951

(3)
