Subaru Impreza (2008 год). Руководство - часть 744

EI-24

Передний нижний кожух

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

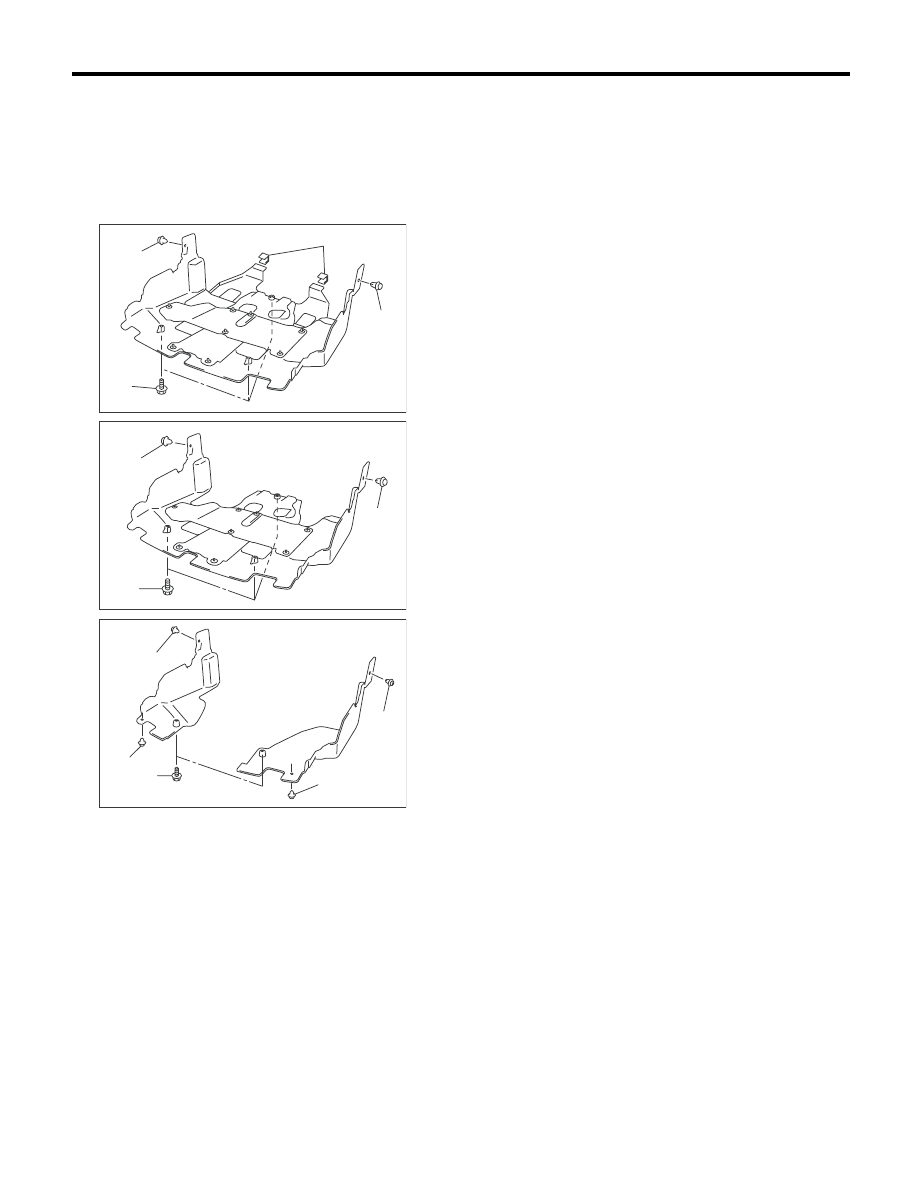

4. Передний нижний кожух

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике.
2) Снимите фиксаторы (A), (C) в переднем кры-
ле и болты (B), затем снимите передний ниж-
ний кожух.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

14 Нм (1,42 кгс-м, 10,3 фунт-сила-фут)

EI-00735

(B)

(C)

(A)

(A)

EI-00635

(A)

(B)

(A)

EI-00636

(A)

(B)

(A)

(A)

(A)

EI-25

Щиток топливного бака

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

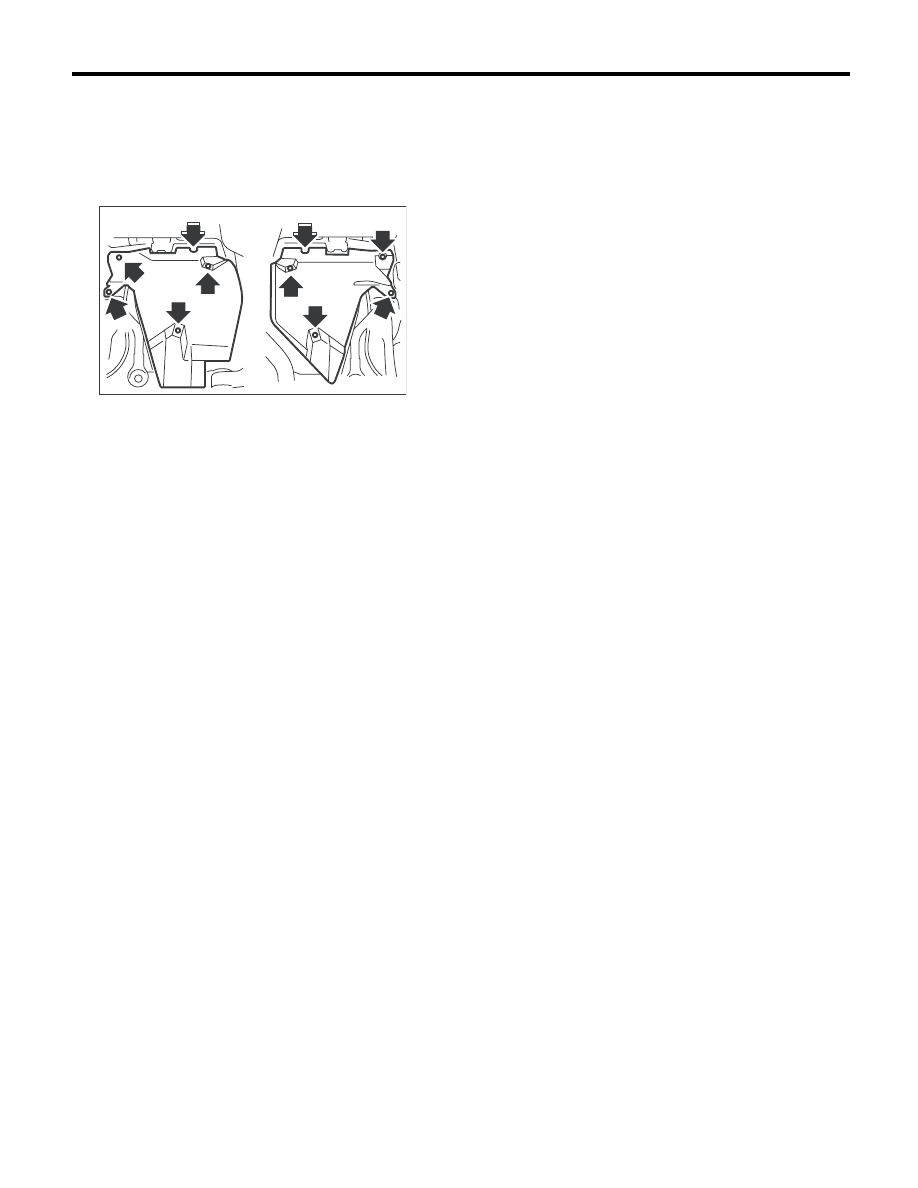

5. Щиток топливного бака

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике.
2) Отверните болты (A) и гайки (B), а затем сни-
мите щиток топливного бака.

B: УСТАНОВКА

ОСТОРОЖНО:
Не используйте повторно самоконтрящую-
ся гайку. Всегда заменяйте ее на новую.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. EI-3, НИЖНИЙ
КОЖУХ, УЗЕЛ, Общие сведения.>

EI-00638

(B)

(B)

(A)

(A)

(B)

(B)

(A)

(A)

(A)

(A)

EI-26

Брызговик

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

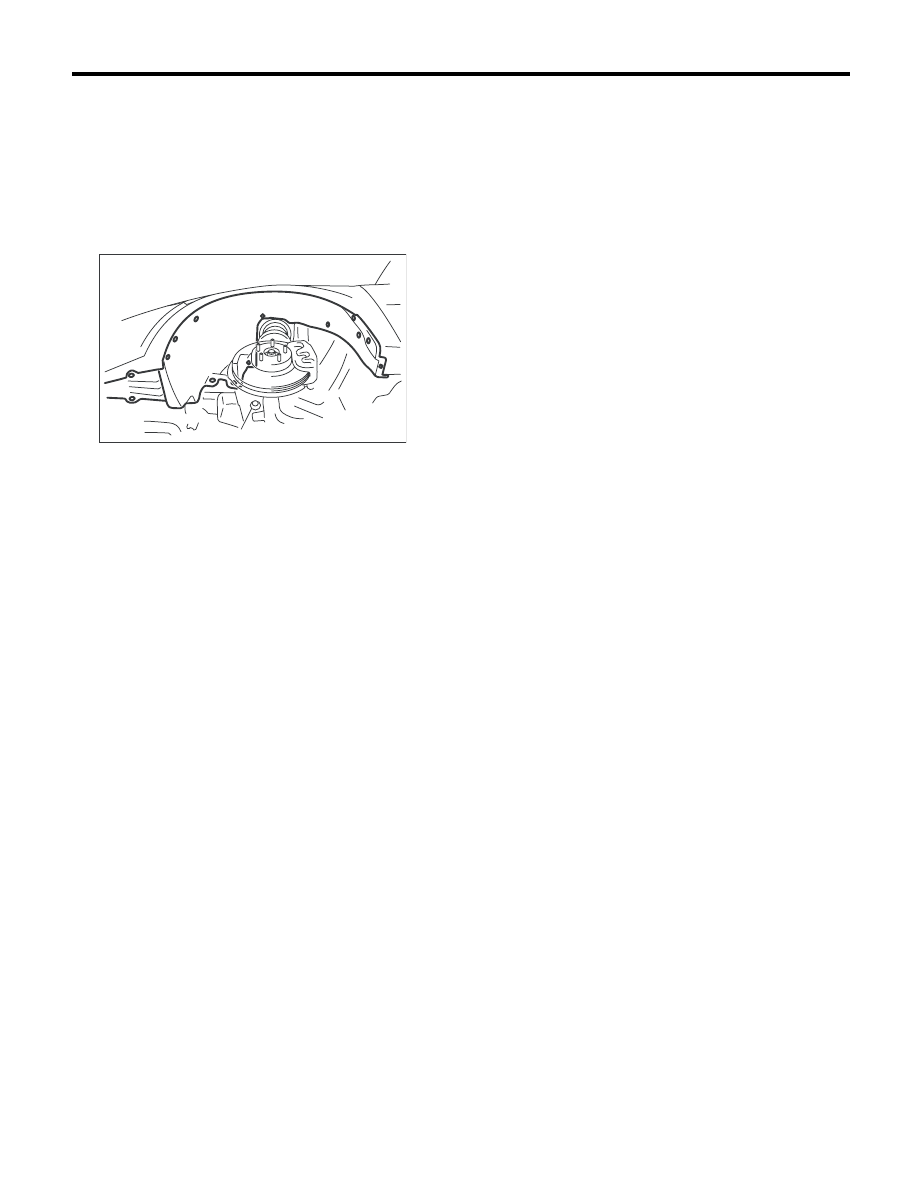

6. Брызговик

A: СНЯТИЕ

1. ПЕРЕДНИЙ БРЫЗГОВИК

1) Поднимите автомобиль на домкрате.
2) Снимите передние колеса.
3) Ослабьте винты и фиксаторы и снимите
брызговик.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01783

EI-27

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

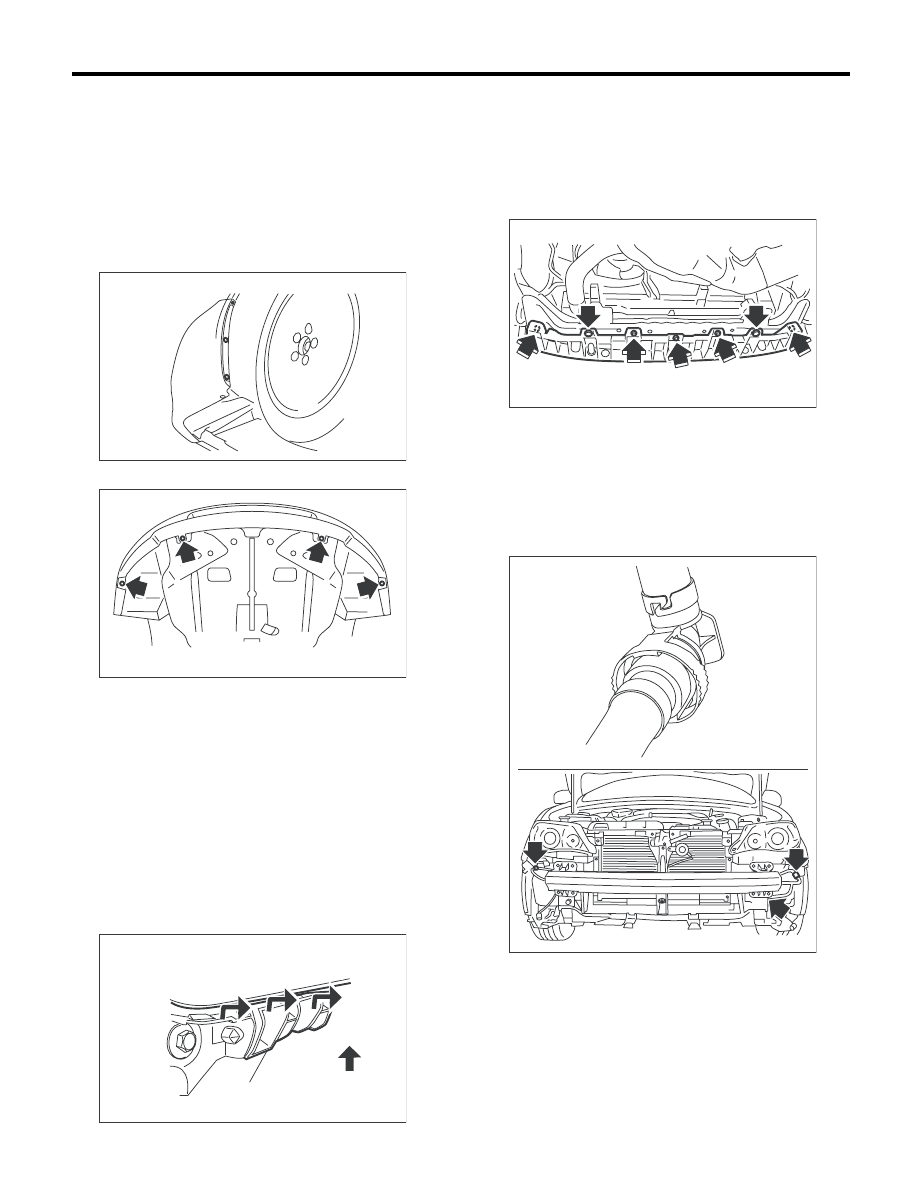

7. Передний бампер

A: СНЯТИЕ

1. ОБЛИЦОВКА ПЕРЕДНЕГО БАМПЕРА

1) Отсоедините провод массы от аккумулятора.
2) Снимите накладку омывателя фар.
<См. WW-25, СНЯТИЕ, Омыватель фар.>
3) Отверните передний брызговик и снимите
фиксаторы, соединяющие крыло и бампер.

4) Снимите фиксаторы с нижней части бампера.

5) Отсоедините разъем противотуманного фо-
наря. (Модель с противотуманным фонарем)
6) Снимите фланцевые детали облицовки бам-
пера с направляющего кронштейна (А).

ОСТОРОЖНО:
Не прикладывайте чрезмерного усилия. В
противном случае, фланцевые детали обли-
цовки бампера могут быть повреждены.

ПРИМЕЧАНИЕ:
Снятие фланцевых деталей легче производить
со стороны крыла в последовательности с (1)
по (5), потянув облицовку бампера в направле-
нии, указанном стрелкой (В) (вверх).

7) Снимите бампер с кузова автомобиля.
8) Снимите противотуманный фонарь с обли-
цовки бампера. <См. LI-25, СНЯТИЕ, Узел пе-
редней противотуманной фары.>
9) Отверните болты и снимите фиксаторы, за-
тем снимите центральную нижнюю часть пе-
реднего кронштейна.

2. УЗЕЛ БАЛКИ ПЕРЕДНЕГО БАМПЕРА

1) Отсоедините провод массы от аккумулятора.
2) Снимите облицовку переднего бампера.
<См. EI-27, ОБЛИЦОВКА ПЕРЕДНЕГО БАМПЕ-
РА, СНЯТИЕ, Передний бампер.>
3) Отсоедините соединительный разъем (ука-
занный стрелкой) шланга омывателя фар.

EI-01784

EI-01785

EI-01723

(1)

(2)

(3)

(B)

(A)

EI-00578

EI-01945
