BR-24

Задняя тормозная колодка

ТОРМОЗА

C: ПРОВЕРКА

Проверьте толщину колодки A.

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки обоих колеси с
обеих сторон комплектом.
• Замените фиксаторы колодок, если они де-
формированы или изношены.
• На внутренней тормозной колодке дисково-
го тормоза установлен индикатор износа. Если
колодка изнашивается до предельно допусти-
мой толщины, конец индикатора износа сопри-
касается с тормозным диском, и при вращении
колеса издает резкий звук. Если появляется
такой звук, замените колодку.
• Замените колодку, если на ней имеются сле-
ды масла или смазки.

Толщина колодки Нормативное значение

9,0 (0,35)

мм (дюймов)

Предельно
допустимый износ

1,5 (0,059)

BR-00429

A

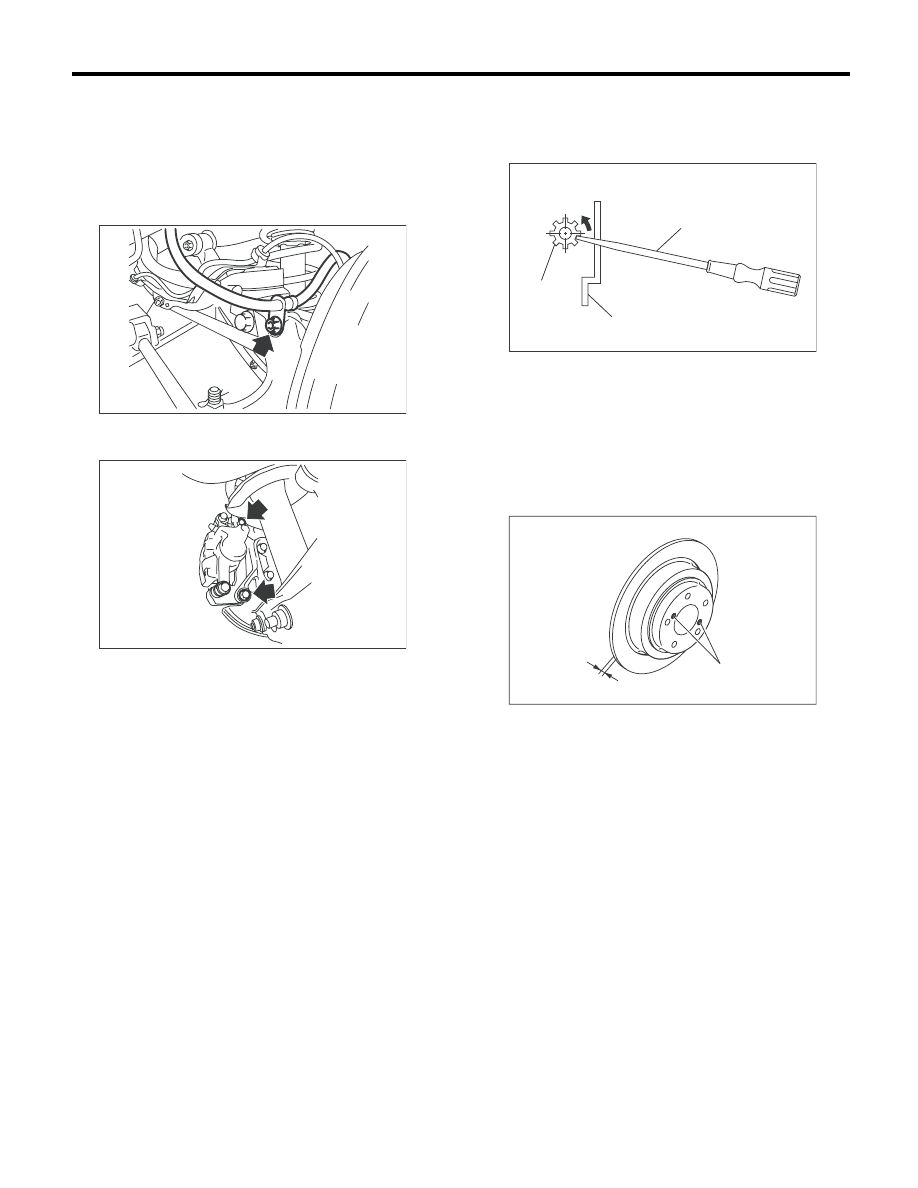

BR-25

Задний тормозной диск

ТОРМОЗА

6. Задний тормозной диск

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Отпустите стояночный тормоз.
3) Снимите кронштейн тормозного шланга.

4) Снимите два крепежных болта, затем сни-
мите узел дискового тормоза.

5) Подвесьте узел дискового тормоза таким
образом, чтобы не вытягивался шланг.
6) Снимите тормозной диск.

ПРИМЕЧАНИЕ:
Если снять тормозной диск затруднительно,
воспользуйтесь по порядку двумя следующими
способами.

(1) При помощи регулятора поворачивайте
регулировочный винт до тех пор, пока тор-
мозные колодки не отойдут от тормозного
диска на достаточное расстояние.

(2) Если снять тормозной диск со ступицы
затруднительно, вкрутите 8-мм болт в резь-
бу (B) диска, а затем снимите тормозной
диск.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Отрегулируйте стояночный тормоз.
 <См. PB-8, РЕГУЛИРОВКА, Узел стояночного
тормоза (задний дисковый тормоз).>

RS-00264

BR-00663

(1) Регулятор

(2) Плоская отвертка

(3) Тормозной диск

(1)

(3)

(2)

BR-00661

A

B

BR-00036

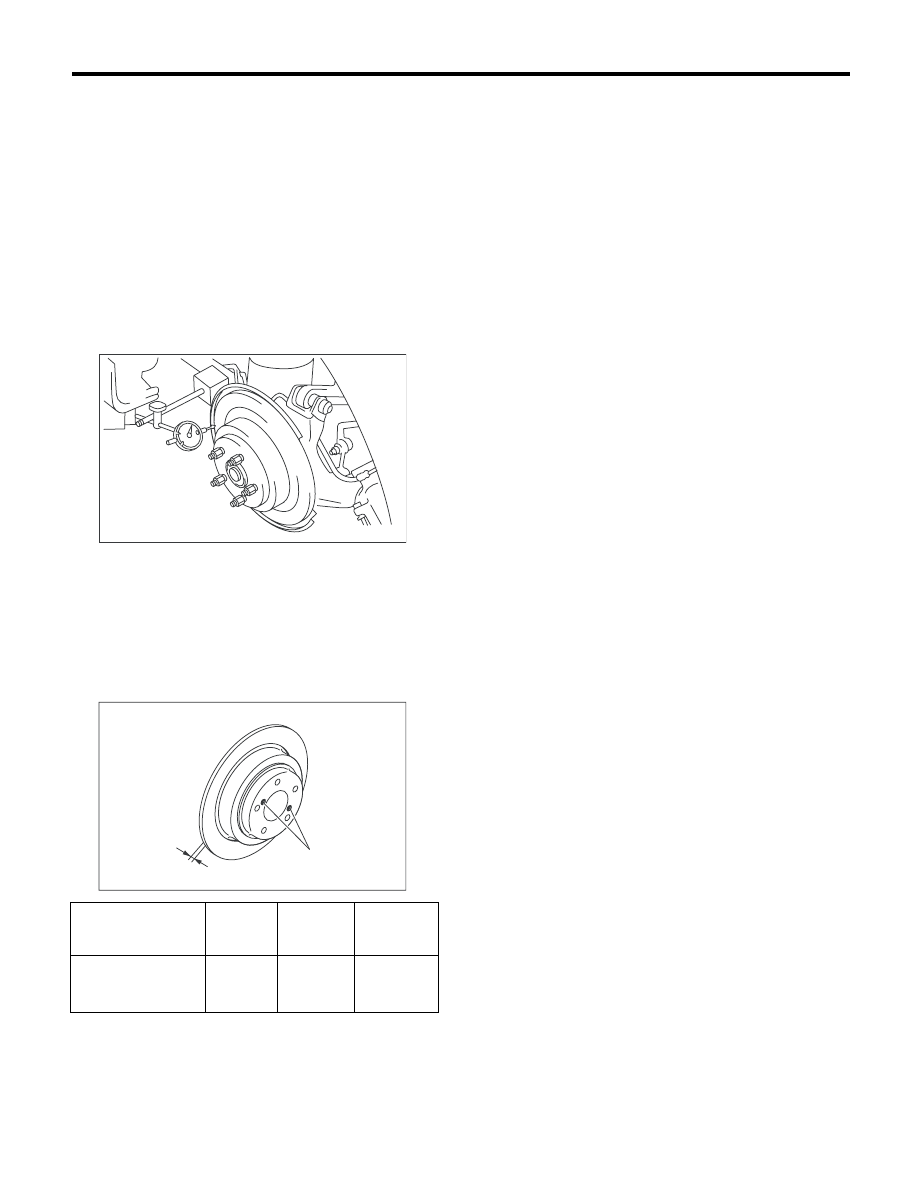

BR-26

Задний тормозной диск

ТОРМОЗА

C: ПРОВЕРКА

1) Перед проверкой биения тормозного диска,
проверьте люфт подшипника заднего колеса и
биение ступицы. <См. DS-28, ПРОВЕРКА, Под-
шипник узла задней ступицы.>
2) Закрепите тормозной диск, затянув пять га-
ек колеса.
3) Установите циферблатный индикатор на
расстоянии 10 мм (0,39 дюйма) от края вне-
шней окружности тормозного диска. Поверни-
те тормозной диск, чтобы проверить биение.
Если биение тормозного диска превышает нор-
мативный предел, замените тормозной диск
новым.

Предельное значение биения диска:

0,05 мм (0,0020 дюйма)

4) Установите микрометр на расстоянии 10 мм
(0,39 дюйма) от края внешней окружности тор-
мозного диска и измерьте толщину тормозного
диска. Если толщина тормозного диска превы-
шает нормативный предел, замените тормоз-
ной диск новым.

 Норма-

тивное

значение

Предель-

ное зна-

чение

Внешний

диаметр

диска

Толщина тормоз-
ного диска A

10 (0,39)

8,5 (0,335)

286 (11,26)

мм (дюймов)

BR-00037

A

B

BR-00036

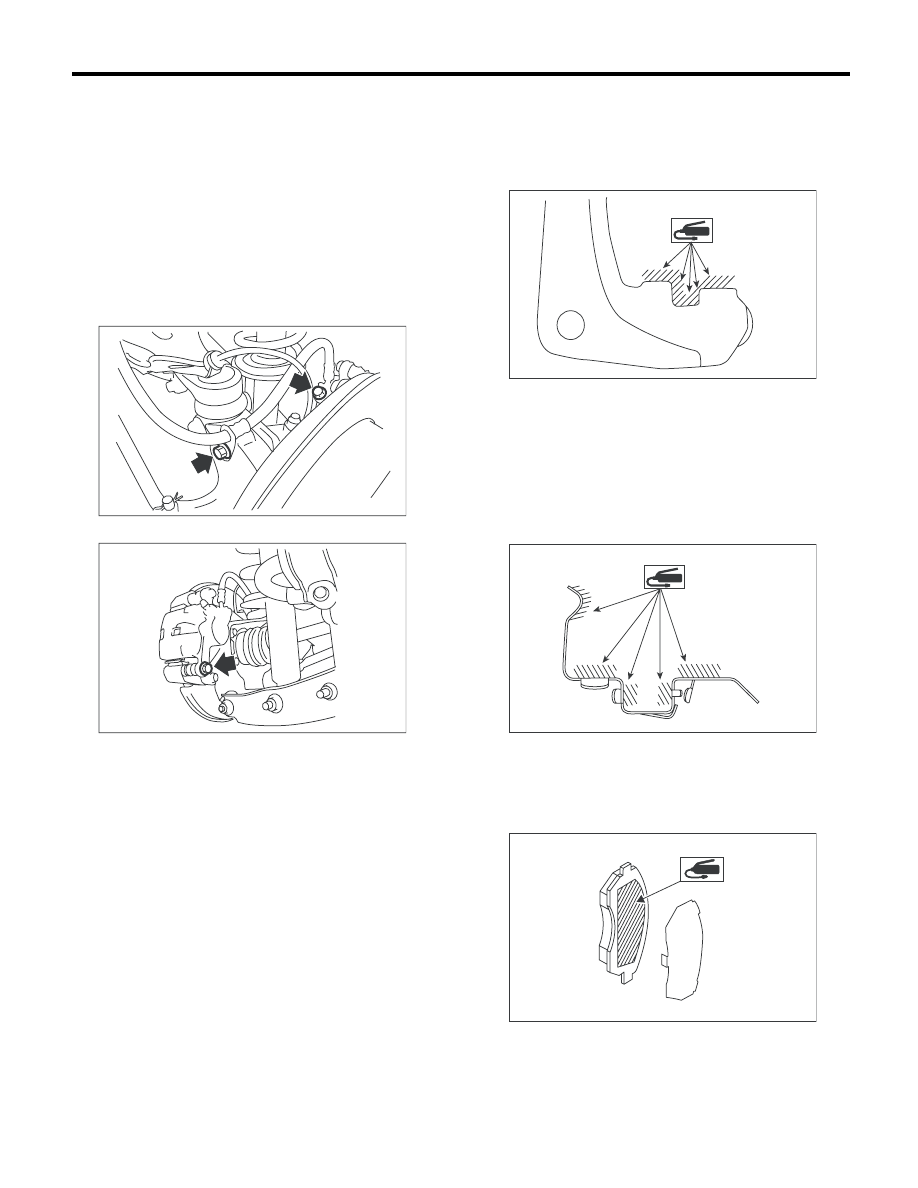

BR-27

Узел заднего дискового тормоза

ТОРМОЗА

7. Узел заднего дискового

тормоза

A: СНЯТИЕ

ОСТОРОЖНО:
Не допускайте попадания тормозной жид-
кости на кузов автомобиля. Если тормозная
жидкость попадет на кузов, смойте ее во-
дой и протрите поверхность кузова досуха.
1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Отсоедините тормозной шланг.

3) Снимите крепежный болт суппорта.

4) Поднимите корпус суппорта, а затем смести-
те его к центру автомобиля, чтобы отделить от
суппорта.
5) Снимите суппорт с основания задней ступи-
цы.

ПРИМЕЧАНИЕ:
Снимайте суппорт только при замене тормоз-
ного диска или суппорта. Для обслуживания уз-
ла корпуса суппорта необходимости в снятии
суппорта нет.
6) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не допус-
тить попадания в соединитель тормозного
шланга инородных предметов.

B: УСТАНОВКА

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки Molykote M7439 (Де-
таль № 003602001) или смазку, входящую в
комплект колодки.

2) Установите суппорт на основание задней
ступицы.

Момент затяжки:

66 Нм (6,7 кгс-м, 48,7 фунт-сила-фут)

3) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Деталь № 003602001) или смазку, вхо-
дящую в комплект колодки.

4) Нанесите на поверхность контакта колодки
и прокладки тонкий слой дисульфид-молиб-
деновой смазки Molykote AS880N (Деталь
№ K0777YA010) или смазку, входящую в комп-
лект колодки.

BR-00662

BR-00660

BR-00597

BR-00599

BR-00602
