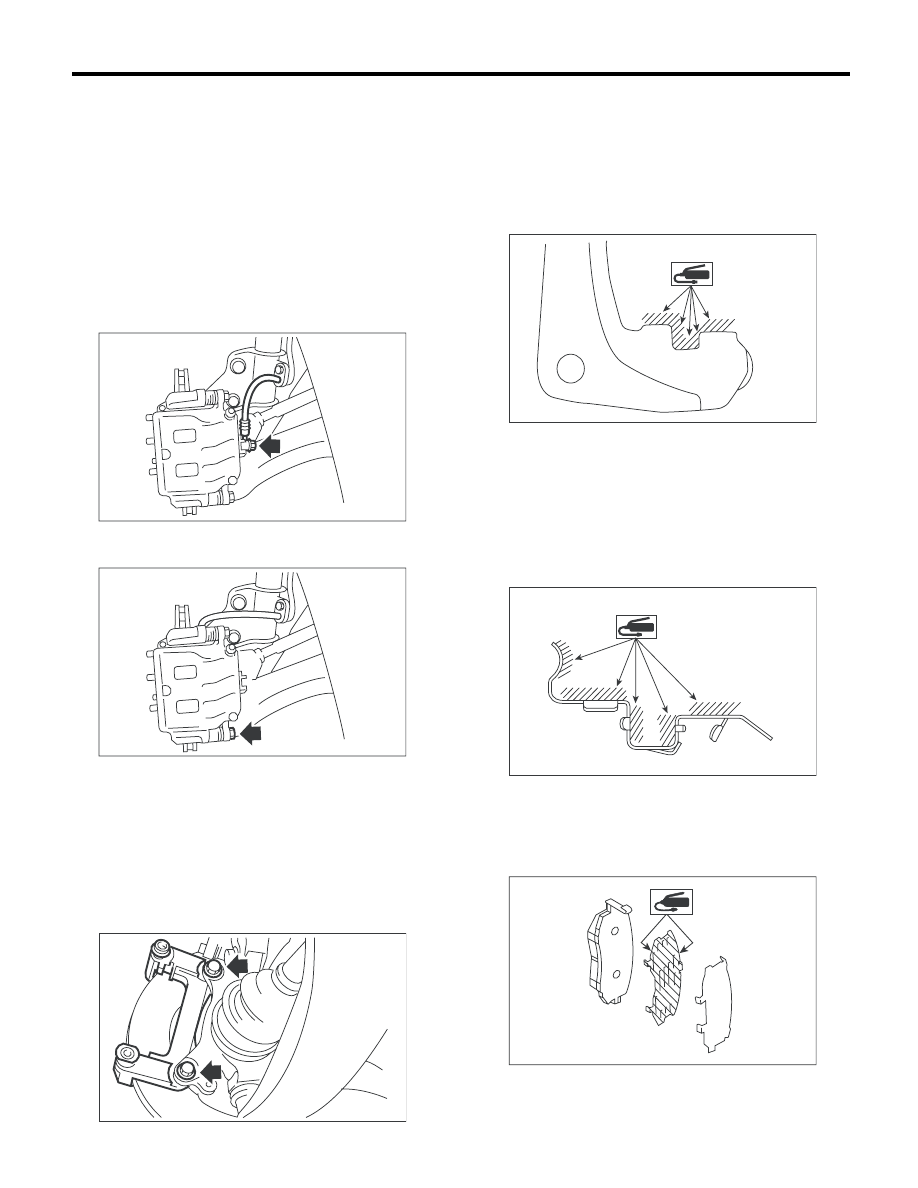

BR-20

Узел переднего дискового тормоза

ТОРМОЗА

4. Узел переднего дискового

тормоза

A: СНЯТИЕ

ОСТОРОЖНО:
Не допускайте попадания тормозной жид-
кости на кузов автомобиля. Если тормозная
жидкость попадет на кузов, смойте ее во-
дой и протрите поверхность кузова досуха.
1) Поднимите автомобиль и снимите передние
колеса.
2) Отверните штуцер-болт и отсоедините тор-
мозной шланг от узла корпуса суппорта.

3) Снимите болт, удерживающий корпус суп-
порта.

4) Поднимите корпус суппорта, а затем смести-
те его к центру автомобиля, чтобы отделить от
суппорта.
5) Снимите суппорт с основания задней ступицы.
ПРИМЕЧАНИЕ:
Снимайте суппорт только при замене тормоз-
ного диска или суппорта. Для обслуживания уз-
ла корпуса суппорта необходимости в снятии
суппорта нет.

6) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

B: УСТАНОВКА

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки Molykote M7439 (Де-
таль № 003602001) или смазку, входящую в
комплект колодки.

2) Установите суппорт на основание задней
ступицы.

Момент затяжки:

80 Нм (8,2 кгс-м, 59 фунт-сила-фут)

3) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Деталь № 003602001) или смазку, вхо-
дящую в комплект колодки.

4) Нанесите на обе стороны внутренней про-
кладки тормозной колодки тонкий слой дисуль-
фид-молибденовой смазки Molykote AS880N
(Деталь № K0777YA010) или смазку, входящую
в комплект колодки.

BR-00021

BR-00022

BR-00023

BR-00597

BR-00596

BR-00601

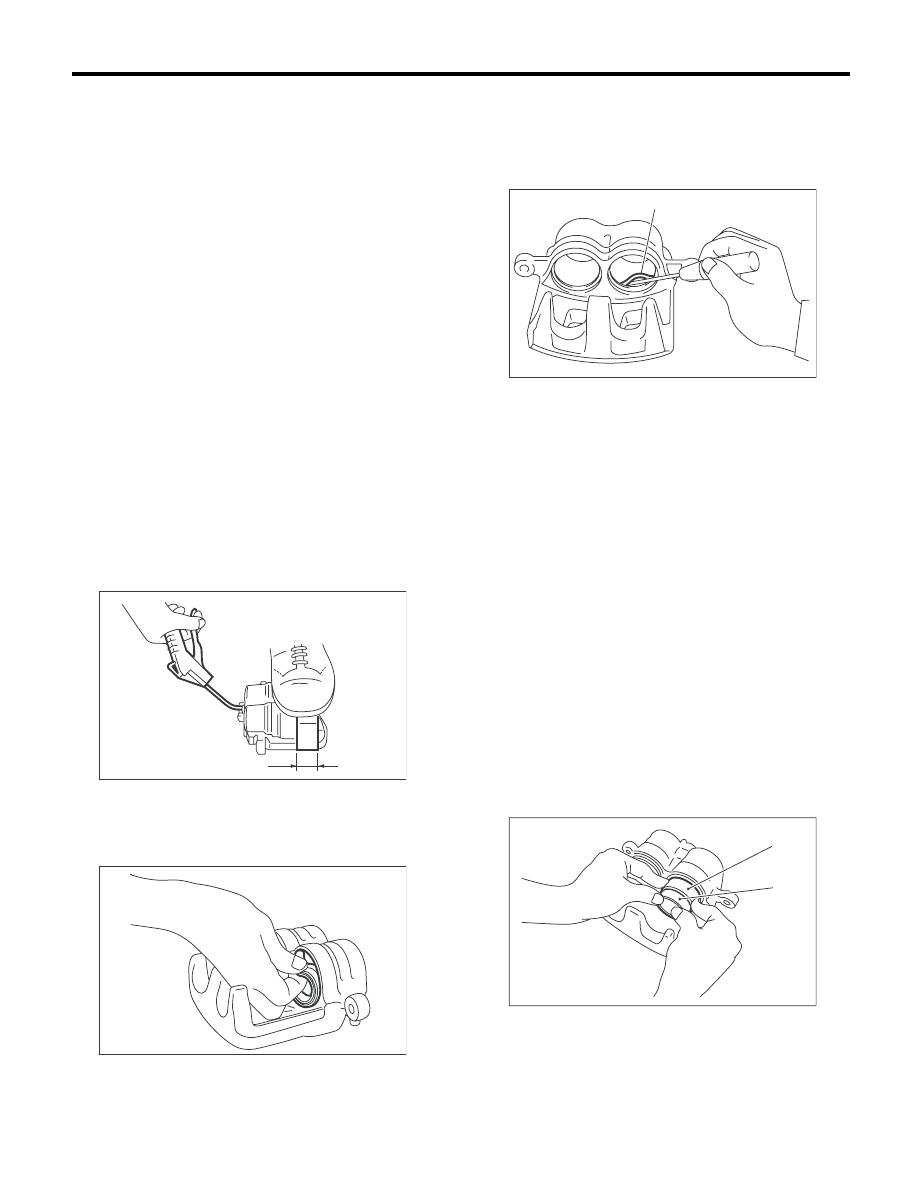

BR-21

Узел переднего дискового тормоза

ТОРМОЗА

5) Установите колодку на суппорт.
6) Установите корпус суппорта на суппорт.

Момент затяжки:

14-дюймовые колеса

37 Нм (3,8 кгс-м, 27,3 фунт-сила-фут)

Кроме 14-дюймовых колес

27 Нм (2,8 кгс-м, 19,9 фунт-сила-фут)

7) Подсоедините тормозной шланг, используя
новую прокладку тормозного шланга.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,0 фунт-сила-фут)

8) Выпустите воздух из тормозной системы.

C: РАЗБОРКА

1) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не допус-
тить попадания в соединитель тормозного
шланга инородных предметов.
2) Установите в корпус суппорта деревянный
брусок, как показано на рисунке, чтобы не до-
пустить выпадения и повреждения поршня.
3) Постепенно подавайте сжатый воздух через
отверстие для подсоединения тормозного
шланга, чтобы выдавить поршень.

4) Снимите пылезащитный чехол поршня.

5) Снимите уплотнение поршня с цилиндра
корпуса суппорта.

ОСТОРОЖНО:
Не допускайте повреждения цилиндра и ка-
навки уплотнения поршня.

6) Снимите направляющий штифт и пыльник с
корпуса суппорта.

D: СБОРКА

1) Очистите внутреннюю поверхность корпуса
суппорта с помощью тормозной жидкости.
2) Нанесите на уплотнение поршня слой тор-
мозной жидкости и установите его в канавку
на корпусе суппорта.
3) Нанесите слой тормозной жидкости на внут-
реннюю поверхность цилиндра и всю наруж-
ную поверхность поршня.
4) Нанесите на пыльник слой смазки NIGLUBE
RX-2 (Деталь № 000041000) или смазку, входя-
щую в комплект уплотнения поршня и устано-
вите пыльник поршня в канавке на концах ци-
линдра.
5) Вставьте поршень в цилиндр.

ОСТОРОЖНО:
Не прилагайте чрезмерного усилия, встав-
ляя поршень в цилиндр.

(1) Установите деревянный брусок шириной 30 мм

(1,18 дюйма).

BR-00026

(1)

BR-00240

(1) Уплотнение поршня

(1) Поршень

(2) Пылезащитный чехол поршня

BR-00027

(1)

BR-00242

(1)

(2)

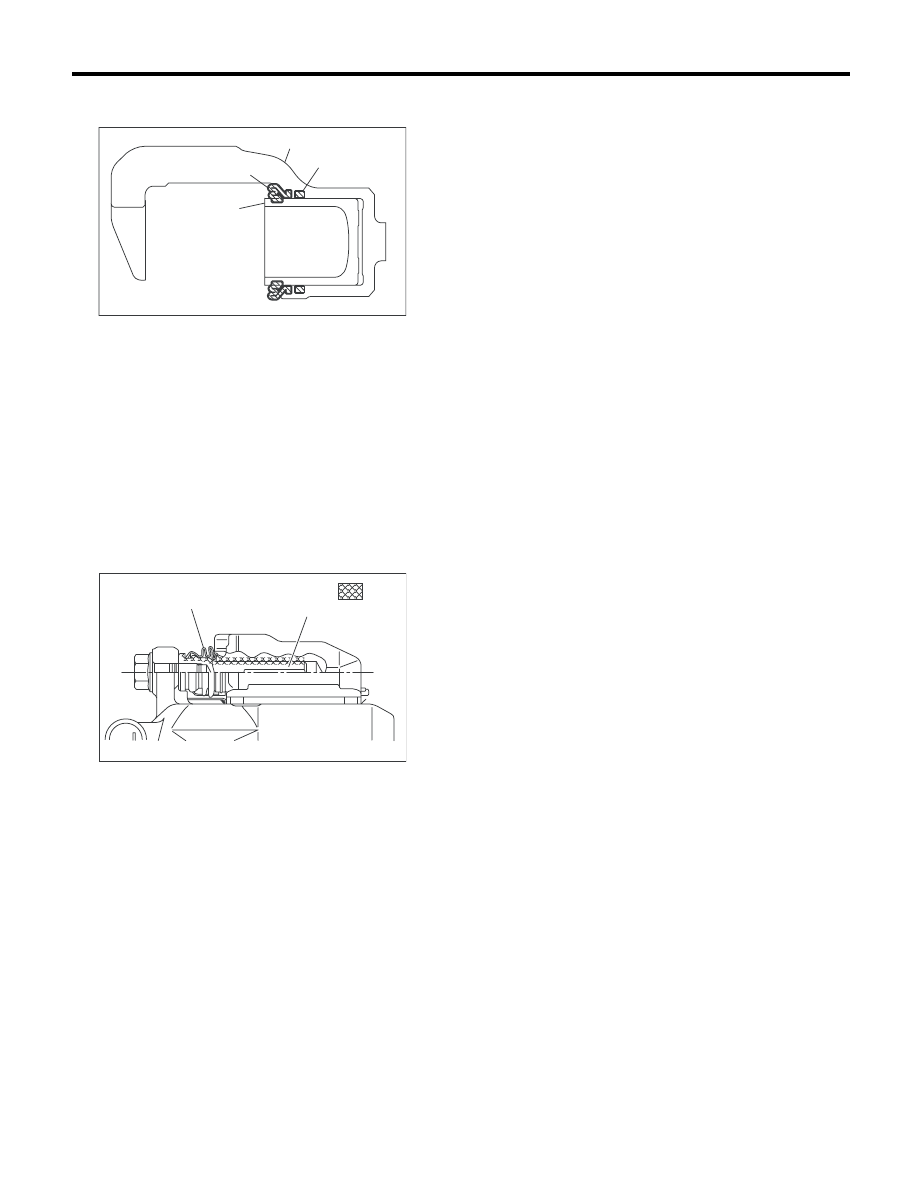

BR-22

Узел переднего дискового тормоза

ТОРМОЗА

6) Установите пыльник в канавки цилиндра и
поршня.

7) Нанесите на стопорный штифт, по перимет-
ру направляющего, штифта, на внутреннюю
поверхность цилиндра и в канавку под пыль-
ник слой смазки NIGLUBE RX-2 (Деталь
№ 000041000) или смазку, входящую в комп-
лект уплотнения поршня.
8) Установите в суппорт стопорный штифт и
пыльник направляющего штифта.

ОСТОРОЖНО:
После установки стопорного штифта и на-
правляющего штифта в нужных местах,
проверьте вручную, что штифт двигается и
скользит плавно, без отклонений, когда он
достает до конца.

E: ПРОВЕРКА

1) Устраните неисправность или замените не-
исправные детали.
2) Проверьте корпус суппорта и поршень на
предмет неравномерного износа, повреждения
или коррозии.
3) Проверьте резиновые детали на предмет
повреждений или дефектов.

(1) Поршень

(2) Пылезащитный чехол поршня

(3) Корпус суппорта

(4) Уплотнение поршня

(1) Пылезащитный чехол штифта

(2) Стопорный или направляющий штифт

(3) Область нанесения смазки

BR-00243

(1)

(2)

(3)

(4)

BR-00362

(1)

(2)

: (3)

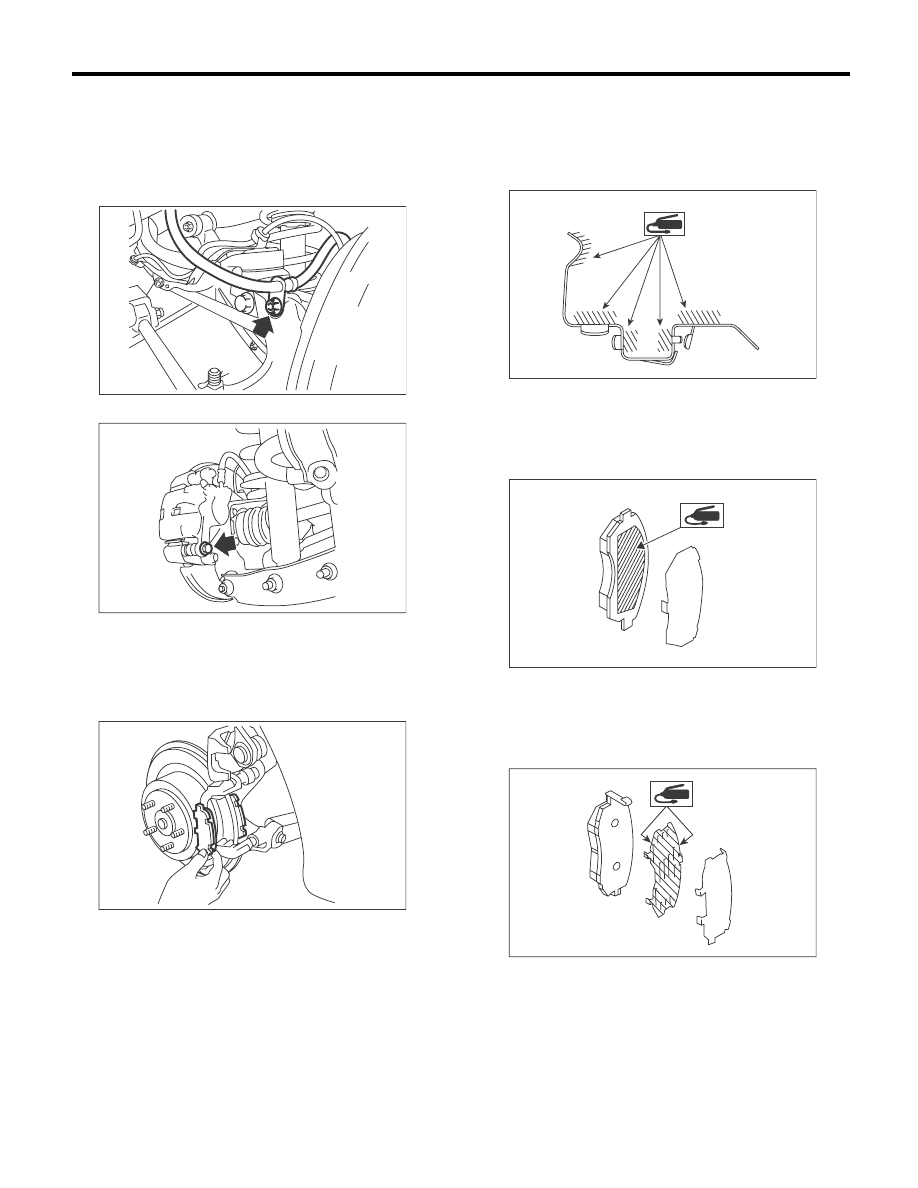

BR-23

Задняя тормозная колодка

ТОРМОЗА

5. Задняя тормозная колодка

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Снимите кронштейн тормозного шланга.

3) Отверните болт суппорта тормоза.

4) Поднимите корпус суппорта и подоприте его.

ПРИМЕЧАНИЕ:
Не отсоединяйте тормозной шланг от корпуса
суппорта.
5) Снимите колодку.

B: УСТАНОВКА

1) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Деталь № 003602001) или смазку, вхо-
дящую в комплект колодки.

2) Нанесите на поверхность контакта колодки
и прокладки тонкий слой дисульфид-молиб-
деновой смазки Molykote AS880N (Деталь
№ K0777YA010) или смазку, входящую в комп-
лект колодки.

3) Нанесите на обе стороны внутренней про-
кладки тормозной колодки тонкий слой дисуль-
фид-молибденовой смазки Molykote AS880N
(Деталь № K0777YA010) или смазку, входящую
в комплект колодки.

4) Установите колодку на суппорт.
5) Установите корпус суппорта на суппорт.

Момент затяжки:

27 Нм (2,8 кгс-м, 19,9 фунт-сила-фут)

RS-00264

BR-00660

BR-00032

BR-00599

BR-00602

BR-00601
