BR-16

Общие сведения

ТОРМОЗА

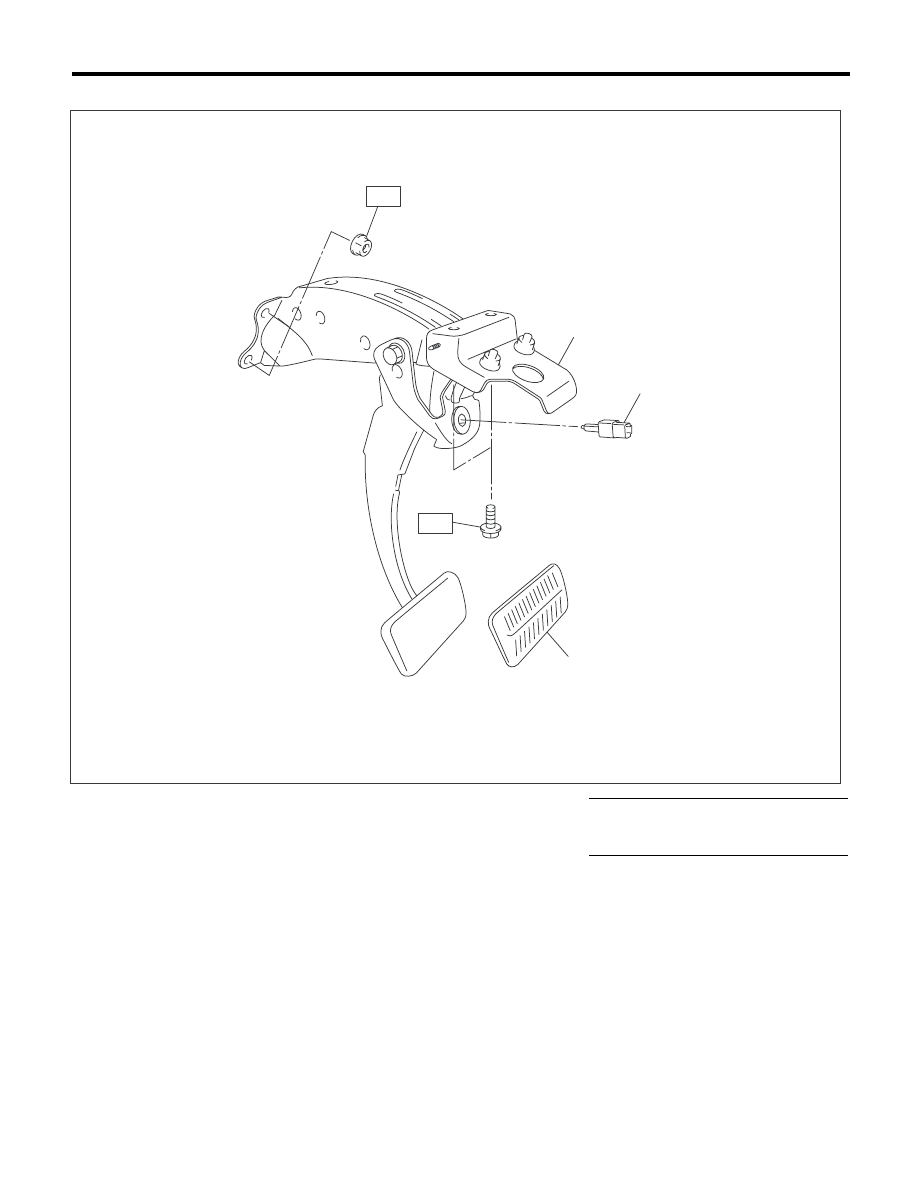

• Модель АТ с левосторонним управлением  и модель с правосторонним управлением

(1)

Узел педали тормоза

(3)

Накладка педали тормоза

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Выключатель стоп-сигналов





T: 18 (1,8, 13,0)

T

T

(1)

(2)

(3)

BR-00659

BR-17

Общие сведения

ТОРМОЗА

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• Используйте фирменную смазку SUBARU,
или аналогичную ей. Не смешивайте смазоч-
ные материалы разных типов или производите-
лей.
• Перед закреплением детали в тисках проло-
жите между деталью и губками прокладочный
материал, например, деревянные бруски, алю-
миниевую пластину или ткань.
• Обязательно затягивайте крепежные дета-
ли, включая болты и гайки, с предусмотренным
моментом затяжки.
• Устанавливайте домкраты или жесткие коз-
лы в специально предусмотренных местах.

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Плоскогубцы для пружинных стопорных колец

Используются для снятия и установки пружинных колец.

BR-18

Передняя тормозная колодка

ТОРМОЗА

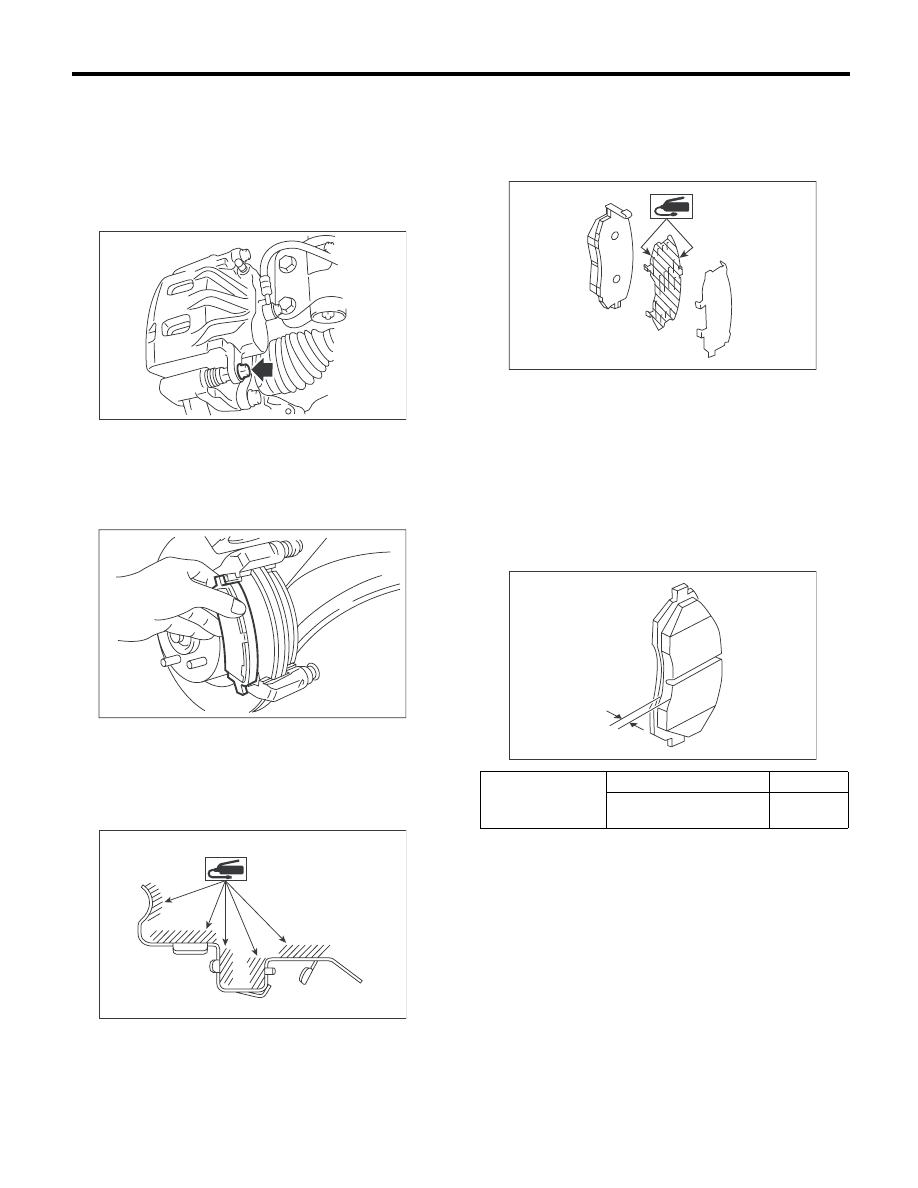

2. Передняя тормозная

колодка

A: СНЯТИЕ

1) Поднимите автомобиль и снимите передние
колеса.
2) Отверните болт суппорта тормоза.

3) Поднимите корпус суппорта и подоприте его.

ПРИМЕЧАНИЕ:
Не отсоединяйте тормозной шланг от корпуса
суппорта.
4) Снимите колодку.

B: УСТАНОВКА

1) Нанесите на фиксатор колодки тонкий слой
дисульфид-молибденовой смазки Molykote
M7439 (Деталь № 003602001) или смазку, вхо-
дящую в комплект колодки.

2) Нанесите на обе стороны внутренней про-
кладки тормозной колодки тонкий слой дисуль-
фид-молибденовой смазки Molykote AS880N
(Деталь № K0777YA010) или смазку, входящую
в комплект колодки.

3) Установите колодку на суппорт.
4) Установите корпус суппорта на суппорт.

Момент затяжки:

14-дюймовые колеса

37 Нм (3,8 кгс-м, 27,3 фунт-сила-фут)

Кроме 14-дюймовых колес

27 Нм (2,8 кгс-м, 19,9 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте толщину колодки A.

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки обоих колеси с
обеих сторон комплектом.
• Замените фиксаторы колодок, если они де-
формированы или изношены.
• На внутренней тормозной колодке дисково-
го тормоза установлен индикатор износа. Если
колодка изнашивается до предельно допусти-
мой толщины, конец индикатора износа сопри-
касается с тормозным диском, и при вращении
колеса издает резкий звук. Если появляется
такой звук, замените колодку.
• Замените колодку, если на ней имеются сле-
ды масла или смазки.

BR-00339

BR-00012

BR-00596

Толщина колодки Нормативное значение

11 (0,43)

 мм (дюймов) Предельно допустимый

износ

1,5 (0,059)

BR-00601

BR-00648

A

BR-19

Передний тормозной диск

ТОРМОЗА

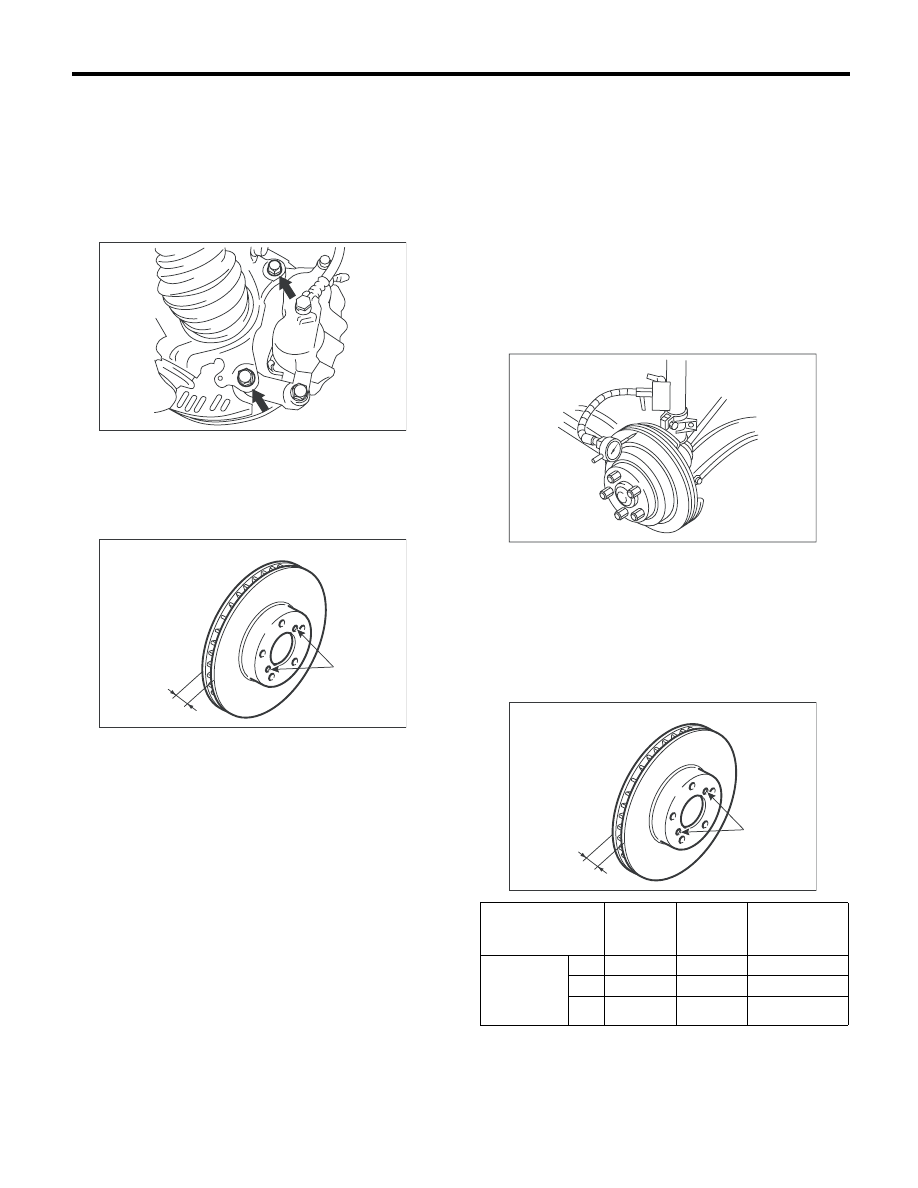

3. Передний тормозной диск

A: СНЯТИЕ

1) Поднимите автомобиль и снимите передние
колеса.
2) Снимите корпус суппорта и суппорт с пово-
ротного кулака и подвесьте их к стойке на про-
волоке.

3) Снимите тормозной диск.

ПРИМЕЧАНИЕ:
Если снять тормозной диск со ступицы затруд-
нительно, вкрутите 8-мм болт в резьбу (B) дис-
ка, а затем снимите тормозной диск.

4) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

B: УСТАНОВКА

1) Установите тормозной диск.
2) Установите корпус суппорта и суппорт на по-
воротный кулак.

Момент затяжки:

80 Нм (8,2 кгс-м, 59 фунт-сила-фут)

3) Установите передние колеса.

C: ПРОВЕРКА

1) Перед проверкой биения тормозного диска,
проверьте люфт подшипника переднего коле-
са и биение ступицы. <См. DS-17, ПРОВЕРКА,
Передняя полуось.>
2) Закрепите тормозной диск, затянув пять га-
ек колеса.
3) Установите циферблатный индикатор на
расстоянии 10 мм (0,39 дюйма) от края вне-
шней окружности тормозного диска. Поверни-
те тормозной диск, чтобы проверить биение.
Если биение тормозного диска превышает нор-
мативный предел, замените тормозной диск
новым.

Предельное значение биения диска:

0,05 мм (0,0020 дюйма)

4) Установите микрометр на расстоянии 10 мм
(0,39 дюйма) от края внешней окружности тор-
мозного диска и измерьте толщину тормозного
диска. Если толщина тормозного диска превы-
шает нормативный предел, замените тормоз-
ной диск новым.

BR-00017

BR-00018

B

A

 Норма-

тивное

значение

Пре-

дельное

значение

Внешний диа-

метр тормоз-

ного диска

Толщина
тормозного
диска A мм
(дюймов)

14

″

24 (0,94)

22 (0,87)

260 (10,24)

15

″

24 (0,94)

22 (0,87)

277 (10,91)

16

″

24 (0,94)

22 (0,87)

294 (11,57)

BR-00019

BR-00018

B

A
